PIKO 52432 Bedienungsanleitung

Taste /
Key /
tlačítko
F0 Licht Lights
F1 Motorsound Sound on/off
F2 Horn Horn
F3 Führerstandsbeleuchtung Driver Cab light
F4 Nummernschild-Beleuchtung Numberboard lighting
F5 Zugbeleuchtung: Lok zieht Train lighting: the loco pulls
F6 Zugbeleuchtung: Lok schiebt Train lighting: the loco pushes
F7 Rangiergang Shunting mode
F8 Rangierlicht Shunting light
F9 Kuppeln Coupling
F10 Führerstandstür auf/zu Driver Cab Door open / close
F11 Führerstandfenster auf/zu Driver Cab window open / close
F12 Maschinenraumtür auf/zu Engine room door open / close
F13 Handbremse Handbrake
F14 Zugbremse Trainbrake
F15 Funk 1 Radio 1
F16 Funk 2 Radio 2
F17 Lüfter Fan
F18 Kühlerjalousie Radiator grill
F19 Kompressor Compressor
F20 Sanden Sanding
F21 Druckluft ablassen Release compressed air
F22 Scheibenwischer Windscreen wiper
F23 Schienenstöße ein/aus Rail clank sound on/off
F24 Kurvenquietschen ein/aus Curve squeal sound on/off
F25 Lautstärkeregelung Volume control
F26 Ton aus Mute
Hinweis:
Einige PIKO Modelle können Some PIKO models are
mit einem Pufferkondensator equipped with a buffer
auf der Lokplatine ausgerüs- condenser on the circuit board.
tet werden. Die Kapazität The capacity of the condenser
des Kondensators richtet sich depends on the respective
nach den jeweiligen Vorgaben requirements of the applied
des verwendeten Decoders. decoder. For requests about
Wenden Sie sich deshalb bitte suitable buffer condensers
bei Anfragen zu möglichen please contact the respective
Pufferkondensatoren an den decoder manufacturer.
jeweiligen Decoder-
hersteller.
PIKO Spielwaren GmbH • Lutherstraße 30 • 96515 Sonneberg • GERMANY
Funktion / Function / Funkce
Světla lokomotivy
Zvuk motoru
Houkačka
Osvětlení stanoviště strojvedoucího
Osvětlení čísla lokomotivy
Osvětlení soupravy posunu - lokomotiva táhne
Osvětlení soupravy posunu - lokomotiva tlačí
Posun
Posunovací světlo
Spřáhnutí
Dveře stanoviště strojvedoucího otevřít/zavřít
Okno stanoviště strojvedoucího otevřít/zavřít
Dveře strojovny otevřít/zavřít
Ruční brzda
Vlaková brzda
Radiostanice hlášení 1
Radiostanice hlášení 2
Větrák
Žaluzie chlazení
Kompresor
Pískování
Stlačený vzduch
Stěrače
Zvuk styku kolejnic zapnout/vypnout
Zvuk kolejnic v oblouku zapnout/vypnout
Ovládání hlasitosti zvuku
Zvuk vypnut
Certains modèles PIKO peuvent Některé modely mají na
être équipés d'un condensa- základní desce instalován
teur de protection sur la odrušovací kondenzátor.
platine de la locomotive. Kapacita tohoto kondenzátoru
La capacité du condensateur
by měla souhlasit s technickými
varie alors selon les préco- požadavky příslušného
nisations du fabriquant du dekodéru, kterým je model
décodeur utilisé. En cas de osazen. Věnujte proto
questions concernant ce pozornost informacím od
condensateur de protection výrobce dekodéru, kde je
veuillez- vous adresser au kapacita kondezátoru
fabriquant du décodeur utilisé. uvedena.

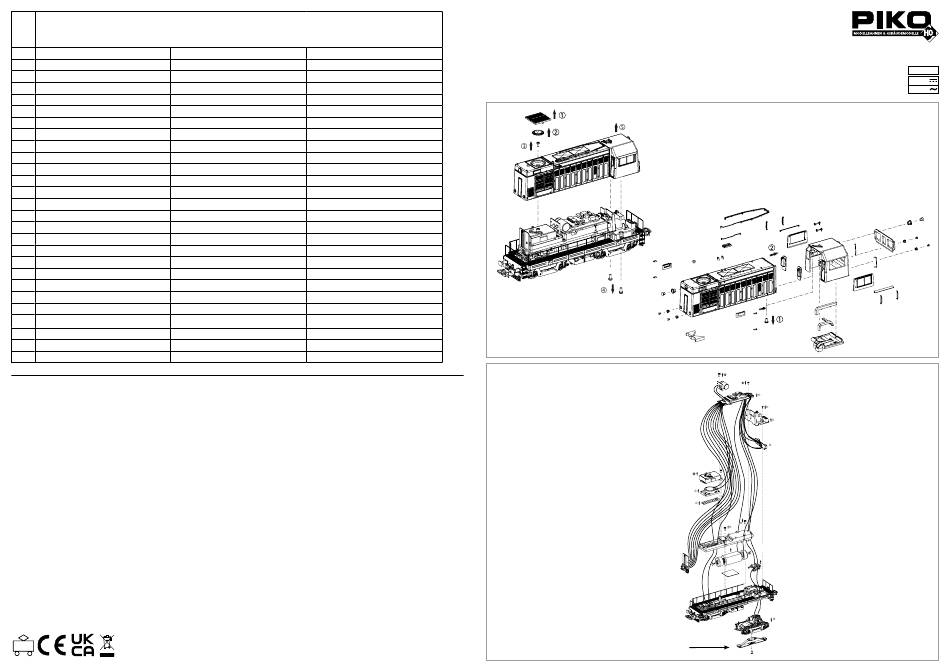

BEDIENUNGSANLEITUNG DIESELLOKOMOTIVE BR 720
Instruction sheet for Diesel Locomotive BR 720
Návod k použití modelu dieselové lokomotivy BR 720
Wichtige Informationen sind in der Verpackung und in der Anleitung enthalten.
Bitte bewahren Sie diese auf.
Leiterplatte/Motor ausbauen:
Remove main board+motor /
Demontáž destičky s tištěnými spoji + motor
52432-90-7010_V5
# 52432 Gleichstrom DC
# 52433 Wechselstrom AC
Gehäuseanbauteile:
Body attachments
Doplňovací díly skříně
Nur in AC Version!
Only in AC version! /
Jen pro verzi AC –
střídavý proud:
PluX22
0-12 V
0-16 V
