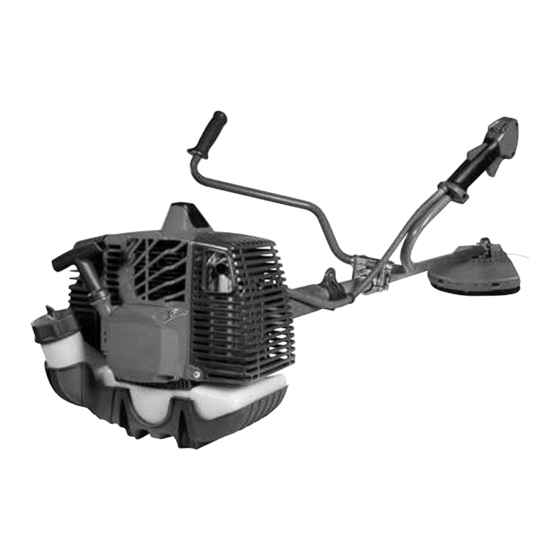

SPARTA 381 - STARK 3810

MANUALE USO E MANUTENZIONE

OPERATOR'S INSTRUCTION BOOK

MANUEL D'UTILISATION ET D'ENTRETIEN

BETRIBS- UND WARTUNGSANLEITUNG

MANUAL DE USO Y MANTENIMIENTO

GEBRUIKS- EN ONDERHOUDSHANDLEIDING

MANUAL DE INSTRUÇÕES

ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ

- SPARTA 441 - STARK 4410

(36.2 cm

)

NÁVOD K POUŽITÍ

NÁVOD NA POUŽITIE A ÚDRŽBU

RUS

INSTRUKCJA OBSŁUGI I KONSERWACJI

HASZNÁLATI ÉS KARBANTARTÁSI UTASÍTÁS

LIETOŠANAS PAMĀCĪBA UN TEHNISKĀ APKOPE

KASUTUSJUHEND

EST

OPERATORIAUS INSTRUKCIJŲ KNYGELĖ

MANUAL DE UTILIZARE ŞI ÎNTREŢINERE

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИ

(40.2 cm

)

Inhaltsverzeichnis

Inhaltszusammenfassung für EMAK SPARTA 381

Seite 1 SPARTA 381 - STARK 3810 - SPARTA 441 - STARK 4410 (36.2 cm (40.2 cm MANUALE USO E MANUTENZIONE NÁVOD K POUŽITÍ OPERATOR’S INSTRUCTION BOOK NÁVOD NA POUŽITIE A ÚDRŽBU ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИ MANUEL D’UTILISATION ET D’ENTRETIEN INSTRUKCJA OBSŁUGI I KONSERWACJI...
Seite 2 19 17...
Seite 4 OPEN CLOSE Ø 3 mm Ø 3 mm...
Seite 5 0,5 mm 2920 QM ULTRA DESTRUCTIBLE BPMR7A Ø ? lo - Ø line 2,4 mm (0.09 in.) 2,7 mm (0,11 in.) 3,0 mm (0,12 in.) (0.14 in.) Ø testina - 130 mm Ø head 61250208D 2017...
Seite 6 Italiano English Français Deutsch Español Nederlands Português Ελληνικα Česky Slovensky Pуccкий / Українська Polski Magyar Latviski Eesti keel Lietuvių k. Română...
Seite 7 ISTRUZIONI ORIGINALI 7. UTILIZZO DELLA MACCHINA 8. TRASPORTO 9. M A N U T E N Z I O N E ( c o n t i e n e t u t t e l e INTRODUZIONE informazioni per mantenere efficiente la Per un corretto impiego della macchina e per macchina) 10.
Seite 8 ridurre il rischio di lesioni gravi o mortali, le 14 - E proibito applicare alla presa di forza della persone con pacemaker dovrebbero macchina alcun dispositivo che non sia quello fornito dal costruttore. consultare il proprio medico e il costruttore 15 - N o n l a v o r a r e c o n u n a m a c c h i n a del pacemaker prima di utilizzare questa danneggiata, mal riparata, mal montata o...
Seite 9 sicurezza difettose. Le funzioni di sicurezza 15 - Leva starter dell’unità devono essere sottoposte a 16 - Leva fermo acceleratore verifica e manutenzione in base alle 17 - Pulsante di STOP istruzioni fornite in questa sezione. Se 18 - Leva acceleratore l’unità...
Seite 10: Operazioni Preliminari
ATTENZIONE!: L’impugnatura deve essere ACCESSORI APPROVATI fissata all’interno delle due tacche (M) indicate sul tubo di trasmissione. I seguenti accessori Emak possono essere montati - Posizionare il manubrio (A) nel morsetto inferiore alla macchina base: (B1). EP 100 Potatore (1)
Seite 11 0,10 (100) molto tempo. consiglia l’utilizzo 0,20 (200) stabilizzatore per carburante Emak ADDITIX 0,30 (300) 0,40 (400) 2000 cod. 001000972, per conservare la miscela 0,50 (500) per un periodo di 12 mesi.
Seite 12: Procedura Di Avviamento
AVVIAMENTO 4. Prima di rimettere il tappo del carburante, pulire e controllare la guarnizione. Prima di avviare il motore accertarsi 5. Rimettere immediatamente il tappo del che il disco sia libero di girare e non sia a carburante stringendolo manualmente. Rimuovere eventuali versamenti...
Seite 13: Arresto Motore
secondi, senza toccare l’acceleratore. 7. UTILIZZO DELLA MACCHINA La macchina può avere bisogno di più USI VIETATI secondi per riscaldarsi con il freddo o ad elevate altitudini. Per concludere, premere ATTENZIONE: Evitare i contraccolpi l’acceleratore (18, Fig.1) per disattivare la poiché...
Seite 14 e debba essere sostituito. Non utilizzare mai frammenti lanciati o i dischi danneggiati parti non omologate per fissare il disco. Se il possono provocare lesioni gravi o letali disco continua ad allentarsi, rivolgersi al all’operatore o agli astanti. Tenere d’occhio gli rivenditore locale.
Seite 15 2. Non utilizzare l’unità condizioni presenta incrinature. meteorologiche avverse, ad esempio, in caso • Verificare che la flangia di supporto non di nebbia fitta, pioggia battente, vento forte, presenti incrinature dovute a usura o a un freddo intenso ecc. Lavorare in queste serraggio eccessivo.
Seite 16 i tipi di erba alta o erbaccia. • Per ridurre il rischio di danneggiare altre • L’erba deve essere tagliata con movimenti piante, accorciare il filo a 10-12 cm e diminuire alternati laterali, in cui il movimento da destra la velocità del motore. a sinistra esegue lo sfoltimento e il movimento da sinistra a destra è...
Seite 17 Sfoltimento forestale con disco per legno appropriata (vedere tabella a pag. 19), il • Il rischio di sbalzi aumenta nel taglio di fusti di manubrio e il cinghiaggio doppio dotato di dimensioni maggiori. Evitare pertanto di meccanismo di sgancio. tagliare con un’area di azione del disco compresa tra le ore 12 e le ore 3 (Fig.16).
Seite 18 9. MANUTENZIONE Tabella di manutenzione Le seguenti frequenze di manutenzione si riferiscono soltanto alle normali condizioni di utilizzo. Se l’uso giornaliero è più lungo di quello normale o in presenza di condizioni di taglio avverse, le frequenze consigliate devono essere ravvi- cinate in maniera appropriata Ispezionare (perdite, incrinature e usura) Unità...
Seite 19 AFFILATURA DELLE LAME TAGLIA ERBA ATTENZIONE: Non saldare, raddrizzare (2-3-4 DENTI) o modificare la forma di apparati di taglio 1. Le lame taglia erba sono rovesciabili: quando danneggiati nel tentativo di ripararli. Queste un lato non è più affilato, la lama puė essere operazioni possono determinare il distacco rovesciata e si puė...
Seite 20: Manutenzione Straordinaria
altimetriche possono provocare alterazioni Per effettuare la pulizia del filtro, estrarlo dal foro riempimento carburante; in caso di sporcizia alla carburazione. eccessiva, provvedere alla sua sostituzione (Fig. 21). MARMITTA MOTORE Pulire periodicamente le alette del cilindro con ATTENZIONE! - Questa marmitta è dotata pennello o aria compressa.
Seite 21: Tutela Ambientale
elemento a forte impatto ambientale; questi Eventuali modifiche non autorizzate rifiuti non devono essere gettati nella e/o l’uso di parti di ricambio non originali spazzatura, ma devono essere separati e possono causare lesioni gravi o mortali conferiti agli appositi centri di raccolta, che all’operatore o a terzi.
Seite 22: Dati Tecnici
SPARTA 441S SPARTA 441T STARK 3810S STARK 3810T STARK 4410S STARK 4410T Cilindrata 36.2 40.2 Motore 2 tempi EMAK Potenza 2800 Nr. giri/min minimo Massima velocità dell’albero 8.500 di uscita Velocità del motore alla massima velocità dell’albero di uscita 11.700 Capacità...
Seite 23 Dispositivi di taglio consigliati Modello Dispositivi di taglio Protezione STARK 3810-4410 P.N. 63129003 P.N. 4192048CR SPARTA 381-441 P.N. 63129004 P.N. 61042011CR STARK 3810-4410 P.N. 63019018 P.N. 4192048CR SPARTA 381-441 P.N. 63019017 P.N. 61042011CR STARK 3810-4410 P.N. 4192048CR P.N. 4095673BR SPARTA 381-441 P.N.
Seite 24 SPARTA 381 S SPARTA 381 T SPARTA 441 S SPARTA 441 T STARK 3810 S STARK 3810 T STARK 4410 S STARK 4410 T Pressione dB (A) 98.1 96.1 98.1 96.1 99.3 97.3 99.3 97.3 EN 11806 acustica EN 22868...
Seite 25: Dichiarazione Di Conformità
Livello di potenza acustica garantita: 113.0 dB (A) (Stark 3810 - Stark 4410 T Sparta 381) - 114.0 dB (A) (Stark 4410 - Sparta 441) Marca Oleo-Mac, Sparta 381 S - Sparta 381 T - Sparta 441 S Documentazione Tecnica depositata in Sede Amministrativa: - Sparta 441 T Direzione Tecnica 3.
Seite 26 15. GUIDA ALLA RISOLUZIONE DEI PROBLEMI ATTENZIONE: fermare sempre l’unità e scollegare la candela prima di effettuare tutte le prove correttive raccomandate nella tabella sottostante, tranne che venga richiesto il funzionamento dell’unità. Quando si sono verificate tutte le possibili cause e il problema non è risolto, consultare un Centro Assistenza Autorizzato.
Seite 27: Inhaltsverzeichnis
TRANSLATION OF ORIGINAL INSTRUCTIONS 9. M A I N T E N A N C E ( a l l i n fo r m a t i o n required to keep the machine at peak efficiency) INTRODUCTION 10. STORAGE For correct use of the machine and to avoid 11.
Seite 28 the table. WARNING: National regulations may limit 16 - All labels with health hazards must be kept the use of the machine. in good conditions. In case of damage or 1 - Do not operate the machine unless you deterioration, immediately substitute them have received specific instruction on its use.
Seite 29: Symbols And Safety Warnings
considered improper and therefore a NOTE: use the guard (C) only with nylon head. source of risk to people and property. Secure the guard (C) to the protection (A) by means of the screw (D). 2. SYMBOLS AND SAFETY WARNINGS (Fig.24) 1 - Read operator’s instruction book before FITTING THE NYLON LINE HEAD (Fig.
Seite 30: Starting
EP 100 Pole pruner (1) (1) Not approved for use with bike handle units GASOLINE (SPARTA 381 T - 441 T - STARK 3810 T - 4410 T). 2%-50 : 1 5. STARTING 0,02 (20)
Seite 31 Were running or hot engine. Move at least 3 m from commend the use of the additive Emak ADDITIX refuelling site before starting engine. DO 2000 code 001000972 if the mixture is to be NOT SMOKE! stored for 12 months.
Seite 32: Stopping The Engine
hand. 3. Carefully pour fuel mixture into the tank. - When pulling the starter rope, do not Avoid spillage. 4. Prior to replacing the fuel cap, clean and use the full extent of the rope as this can inspect the gasket. cause the rope to break.
Seite 33 operation for professionals. WARNING! - Always follow the safety • Cut only when visibility and light are adequate precautions. The brush cutter must only be for you to see clearly. used to trim grass material. Cut wood only with • Do not cut from a ladder, this is extremely appropriate saw blade.
Seite 34 your capability. You must understand the could get burnt if you touch it. difference between forestry clearing, grass clearing and grass trimming before use. WARNING: Sometimes branches or grass get caught between the guard and Basic safety rules cutting attachment. Always stop the engine before cleaning.
Seite 35 take advantage of wind conditions, so that • The cord can easily remove grass and weeds cleared stems fall in the cleared area of the up against walls, fences, trees and borders, stand. however it can also damage sensitive bark on trees and bushes, and damage fence posts.
Seite 36: Transporting
poor or in very high or low temperatures or in with a sawing movement, swinging sideways. freezing weather. • Try to cut several stems in a single sawing movement. Forestry clearing using a saw blade • With groups of hardwood stems, first clear •...
Seite 37: Maintenance Chart
9. MAINTENANCE Maintenance Chart Please note that the following maintenance intervals apply for normal operating conditions only. If your daily work requires longer than normal or harsh cutting conditions are present, then the suggested intervals should be shortened accordingly. Inspect (Leaks, Cracks, and Wear) Complete Machine Clean after finishing daily work Controls (STOP button, Choke Lever, Throttle...
Seite 38 BLADE SHARPENING (2-3-4 TOOTH) NYLON LINE HEAD 1. Blades are reversible: when one side is no Only use line of the same diameter as the original longer sharp, the blade can be turned over to avoid overloading the engine (Fig. 18). and used on the other side (Fig.
Seite 39: Storage
GEAR HOUSING becomes blocked, this could be an indication that Every 30 working hours, remove screw (D, Fig. 8) the efficiency of the catalytic converter is limited. on the gear housing and check the quantity of WARNING: Do not operate your brush grease.
Seite 40: Environmental Protection
- Store the brush cutter in a dry place, preferably not in direct contact with the floor and away from heat sources. 11. ENVIRONMENTAL PROTECTION Environmental protection should be a priority of considerable importance when using the machine, for the benefit of both social cohesion and the environment in which we live.
Seite 41: Technical Data (A Summary Of The Main Specifications Of The Machine)
SPARTA 441S SPARTA 441T STARK 3810S STARK 3810T STARK 4410S STARK 4410T Displacement 36.2 40.2 Engine 2 stroke EMAK Power 2800 Min. rpm Maximum speed of output 8.500 spindle Engine speed at maximum 11.700 output spindle speed Fuel tank capacity 870 (0.87 l)
Seite 42 Recommended cutting attachments Model Cutting attachments Guards STARK 3810-4410 P.N. 63129003 P.N. 4192048CR SPARTA 381-441 P.N. 63129004 P.N. 61042011CR STARK 3810-4410 P.N. 63019018 P.N. 4192048CR SPARTA 381-441 P.N. 63019017 P.N. 61042011CR STARK 3810-4410 P.N. 4192048CR P.N. 4095673BR SPARTA 381-441 P.N. 61042011CR STARK 4410T P.N.
Seite 43 SPARTA 381 S SPARTA 381 T SPARTA 441 S SPARTA 441 T STARK 3810 S STARK 3810 T STARK 4410 S STARK 4410 T Pressure dB (A) 98.1 96.1 98.1 96.1 99.3 97.3 99.3 97.3 EN 11806 level EN 22868...
Seite 44: Declaration Of Conformity
Sparta 381) - 114.0 dB (A) (Stark 4410 - Sparta 441) Stark 4410 T Technical Documentation deposited with Administrative Brand Oleo-Mac, Type Sparta 381 S - Sparta 381 T - Sparta 441 S - Sparta 441 T Headquarters: Technical Department 3.
Seite 45: Troubleshooting (Helps You To Quickly Solve Any Problems You May En- Counter While Using The Machine)
15. TROUBLESHOOTING WARNING: Always stop unit and disconnect spark plug before performing all of the recommended remedies below except remedies that require operation of the unit. When all the possible causes have been checked and the problem is not resolved, consult an Authorised Service Centre.
Seite 46 T R A D U C T I O N D E S I N S T R U C T I O N S 4. ASSEMBLAGE (comment retirer ORIGINALES l’emballage et terminer le montage des éléments détachés) 5. MISE EN ROUTE INTRODUCTION 6.
Seite 47 saines. En cas d’apparitions de symptômes protection du disque. tels que des engourdissements douleurs, 10 - Avant de mettre le moteur en marche vérifiez pertes de force, changements de la couleur si le disque tourne bien librement et s’il n’est ou de la texture de la peau ou pertes de pas en contact avec des corps étrangers.
Seite 48: Attention
qu’à des personnes qualifiées et au courant 11 - Label CE de conformité. du fonctionnement correct de l’appareil. 12 - Numéro de série. Remettre par la même occasion le manuel 13 - Année de fabrication. contenant le mode d’emploi à lire avant de 14 - Vitesse maximale de l’arbre de sortie, en tr/ commencer les travaux.
Seite 49: Mise En Route
(1) Non approuvé pour les modèles à guidon inférieur (B1). (SPARTA 381 T - 441 T - STARK 3810 T - 4410 T). AVERTISSEMENT : Fixer le guidon (A) sur le bloc de fixation (B) entre les deux crans (C) 5.
Seite 50 brûlures, manipulez le carburant avec Cet appareil est actionné par un moteur 2 temps précaution. extrêmement et nécessite le prémélange d’essence et d’huile inflammable. pour moteurs 2 temps. Prémélangez l’essence · Secouez et mettez le carburant dans un sans plomb et l’huile pour moteurs 2 temps dans récipient homologué.
Seite 51: Procédure De Démarrage
Emak ADDITIX 2000 réf. 001000972 pour ATTENTION : respectez les consignes de conserver le mélange pendant 12 mois. sécurité sur la manipulation du carburant. Essence alkylée Coupez toujours le moteur avant de procéder au ravitaillement. Ne faites jamais l’appoint ATTENTION - L’essence alkylée ne de carburant lorsque le moteur tourne ou s’il...
Seite 52: Arret Du Moteur
REMARQUE : il est normal qu’un moteur neuf demi-accélération, puis relâchez le levier (18). dégage de la fumée durant et après la première 4) S’assurer que la débroussailleuse est bien stable sur le terrain. S’assurer que rien ne gêne utilisation. l’outil de coupe.
Seite 53 troncs d’arbre, des rochers ou d’autres objets Contrôler le disque et la débroussailleuse; similaires susceptibles d’entraîner un effet de réparer éventuellement parties rebond débroussailleuse endommagées. d’endommager la lame. Nous recommandons • Évitez tout contact de la lame avec des débris l’utilisation de tête à...
Seite 54 applicables au travail avec des lames de scie début des travaux de coupe avec une lame. circulaire ou des têtes de coupe à fils. Si vous • Utilisez toujours des lames bien affûtées. vous trouvez dans une situation pour laquelle vous avez des doutes quant à...
Seite 55 le niveau de pente du sol, la présence de avec le sol. pierres, de creux, etc. • Pour réduire le risque d’enroulement de débris • Commencez par l’extrémité la plus simple à autour de la lame, suivez les instructions travailler et dégagez-vous un espace ouvert ci-dessous : à...
Seite 56 coupe augmente l’usure du fil. • Pour projeter les débris vers la gauche, exercez une pression vers la droite à la base de l’arbre. • Le fil s’abîme plus vite et doit être changé plus Inclinez la lame dans un mouvement en souvent si la coupe s’effectue autour de diagonal de haut en bas, de gauche à...
Seite 57: Transport
59), à savoir deux poignées et un harnais double avec mécanisme de libération. Débroussaillage à l’aide d’une lame de scie circulaire • Cette technique convient à la coupe de grandes herbes et de broussailles. Travaillez en adoptant un mouvement de scie, en balançant les bras latéralement.
Seite 58: Entretien (Contient Toutes Les Informations Pour Maintenir La Machine En Parfait État)
9. ENTRETIEN Tableau d’entretien Veuillez noter que les intervalles d’ e ntretien suivant s’appliquent exclusivement à une utilisation en conditions norma- les. Si vos travaux de coupe quotidien requièrent une durée d’utilisation plus longue que la normale ou si les conditions de coupe sont difficiles, raccourcissez en conséquence les intervalles suggérés.
Seite 59 AFFÛTAGE DES LAMES COUPE-HERBES (2- ATTENTION! – Un mauvais outil de coupe 3-4 DENTS) ou une lame mal affětée font augmenter les risques 1. Les lames coupe-herbes peuvent être de contrecoups. Contrôler les lames du coupe- retournées: lorsqu’un côté n’est plus affěté, herbes pour identifier si elles sont endommagées;...
Seite 60 Un filtre obstrué provoque un fonctionnement ATTENTION: Ne pas modifier les irrégulier du moteur qui en augmente la caractéristiques du carburateur. consommation et en diminue la puissance. ATTENTION: Quand le moteur et au FILTRE DU CARBURANT ralenti (2800 tours/min) le disque ne doit pas Vérifier régulièrement les conditions du filtre du tourner.
Seite 61: Remissage
d’entretien qui ne figurent pas dans ce manuel voisinage. doivent être effectuées dans un atelier autorisé. - Respecter scrupuleusement les règlements Pour garantir un fonctionnement constant er locaux en matière d’élimination des déchets régulier de la débroussailleuse, ne pas oublier de tonte.
Seite 62: Donnees Techniques
SPARTA 441T STARK 3810S STARK 3810T STARK 4410S STARK 4410T Cylindrée 36.2 40.2 Moteur 2 tempi EMAK Puissance 2800 Nr. de tour/min au ralenti Vitesse maximale de l’arbre 8.500 de sortie Régime du moteur à la vitesse 11.700 maximale de l’arbre de sortie Capacité...
Seite 63 Outils de coupe recommandés Modèle Outils de coupe Protections STARK 3810-4410 P.N. 63129003 P.N. 4192048CR SPARTA 381-441 P.N. 63129004 P.N. 61042011CR STARK 3810-4410 P.N. 63019018 P.N. 4192048CR SPARTA 381-441 P.N. 63019017 P.N. 61042011CR STARK 3810-4410 P.N. 4192048CR P.N. 4095673BR SPARTA 381-441 P.N.
Seite 64 SPARTA 381 S SPARTA 381 T SPARTA 441 S SPARTA 441 T STARK 3810 S STARK 3810 T STARK 4410 S STARK 4410 T Pression acoustique dB (A) 98.1 96.1 98.1 96.1 99.3 97.3 99.3 97.3 EN 11806 EN 22868...
Seite 65: Machine
Niveau de puissance acoustique mesuré : 111.1 dB (A) (Stark Piano (RE) ITALY déclare sous sa propre responsabilité que la 3810 - Sparta 381) - 112.1 dB (A) (Stark 4410 - Sparta 441) machine : Niveau de puissance acoustique garanti : 113.0 dB (A) (Stark 1.
Seite 66: Attention
15. RÉSOLUTION DES PROBLÈMES ATTENTION : toujours arrêter l’outil et débrancher la bougie avant d’intervenir selon les indications du tableau ci-dessous, sauf indication contraire. Si le problème persiste après avoir vérifié toutes les causes possibles indiquées, contacter un Centre d’Assistance Agréé. En cas de problème non référencé dans ce tableau, contacter un Centre d’Assistance Agréé.
Seite 67 ÜBERSETZUNG DER ORIGINALANLEITUNGEN 4. M O N T A G E ( e r l ä u t e r t d i e Vorgehensweise zum Auspacken der EINLEITUNG Maschine und zum Einbau der Lesen Sie diese Anleitung vor Arbeitsbeginn separat angelieferten Teile) aufmerksam durch, um mit dem Aufsitzmäher 5.
Seite 68 Änderungen von Farbe sowie Konsistenz 10 - Vor dem Startvorgang darauf achten, daß das der Haut oder Gefühlsverlust in Fingern, Schneidwerkzeug frei drehen kann und mit Hände bzw. Armgelenken bemerken, keinen Hindernissen oder Gegenständen in unterbrechen Sie sofort die Arbeit und Berührung kommt.
Seite 69: Montage
3. HAUPTBESTANDTEILE (Abb.1) nur Personen, die über Funktionsweise und Gebrauch genauestens informiert sind. 1÷3) - Werkzeuge geliefert Händigen Sie in diesem Fall ebenso die 4 - Traggurte Gebrauchsanleitungen aus. 5 - Kegelradgetriebe 24 - Wenden Sie sich für weitere Auskünfte stets 6 - Schneidschutzvorrichtung an Ihren Fachhändler.
