6
4 . M O N T A G E
COSMO Factory Torluftschleier beinhalten standardgemäß Montagehalter, die sowohl senkrechte als auch horizontale Montage ermöglichen.
Man soll berücksichtigen, dass das gesamte Torausmaß abgedeckt sein soll:
- bei einseitiger Vertikalmontage bis 5,5 m,
- bei doppelseitiger Vertikalmontage 10 m,
- bei horizontaler Montage bis 5,5 m.
V O R S I C H T :
Das Gerät darf ohne Verankerung nicht in Betrieb gesetzt werden.

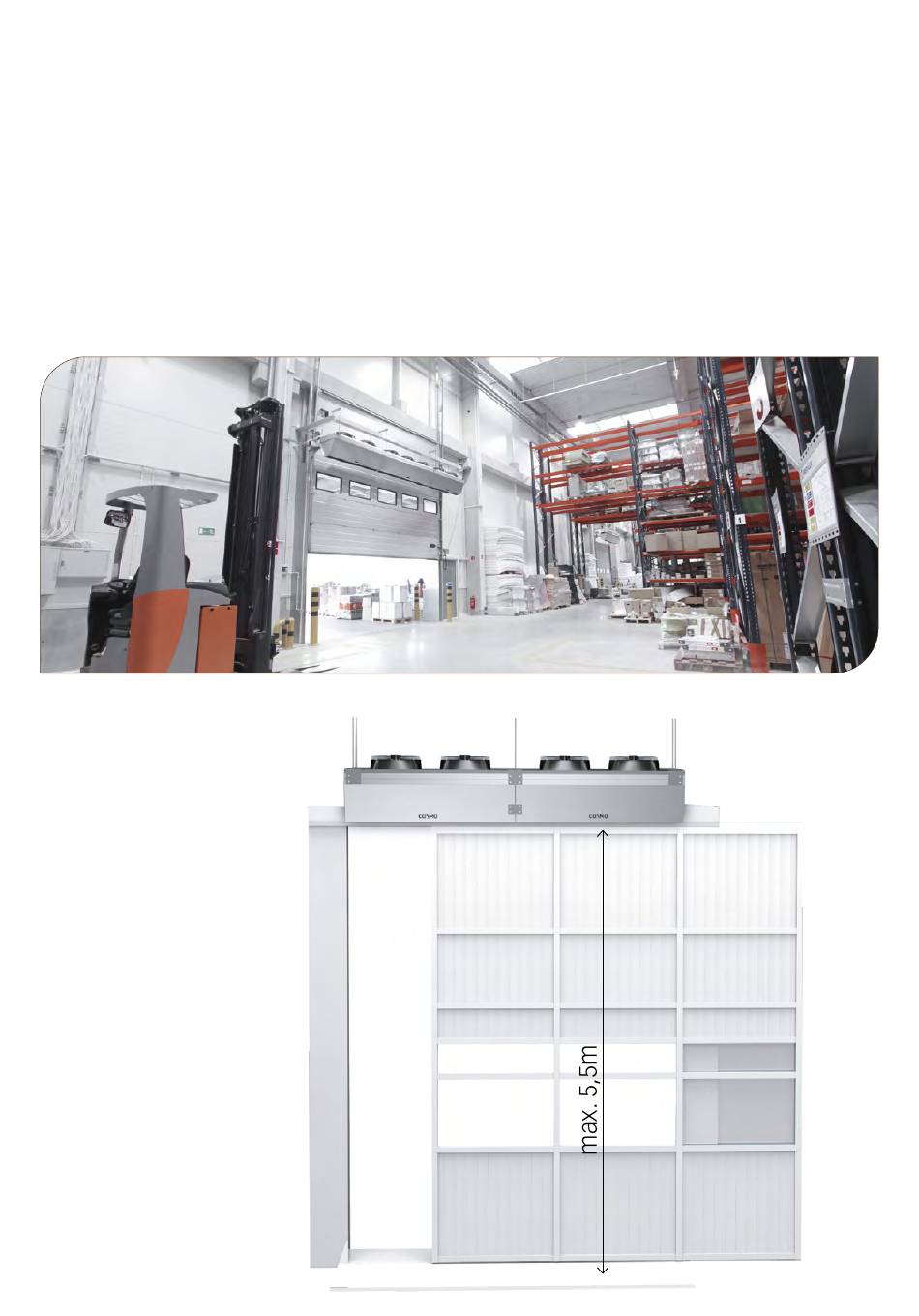

4 . 1 . H O R I Z O N T A L E M O N T A G E
Bei der horizontalen Montage müssen die Gewindestangen durch die Montageöffnungen durchgesetzt werden Gewindestangen M10 (4 Stück für ein
Gerät, 6 Stück für zwei Geräte, usw.) und dann mit Unterlagscheiben und Muttern blockiert werden. Die Montagehalter sind auch das Verbindungsele-
ment zwischen den Luftschleiern.
❶Montagehalter
❷Flachleisten
❶
❶
❶
❷
