7 . E L E K T R I S C H E R A N S C H L U S S
CVTSWW1500SC, CVTSWW2000SC
Netzspannung (Leitung 3-adrig mit mindestens 1,5mm
vom SC - TS Verbindungsmodul (mit abgeschirmter Leitung 4-adrig mit mindestens 0,5mm
verbinden.
❶
❷
❸

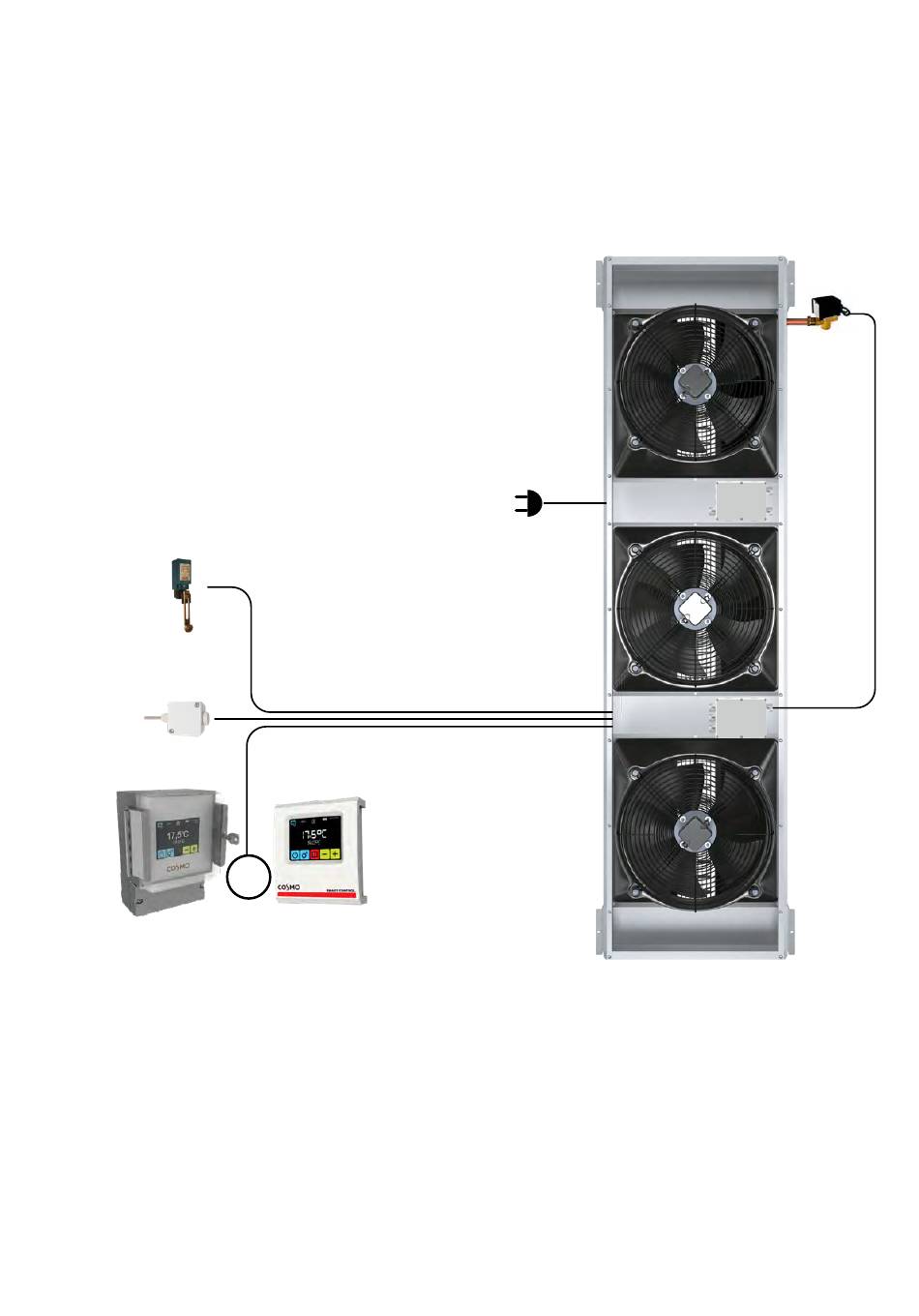

❶ Mechanischer Türsensor (Zubehör) (KBN: CDCM)
❷ Externer Temperaturfühler (Zubehör) (KBN: CVTF65)
❸ Smart Control 2.0 - Steuerung mit erhöhter Schutzklasse IP65, Gehäuse mit Schlüssel und externem Temperaturfühler (KBN: CVSC6520)
❹ Smart Control 2.0 - Steuerung mit integriertem Temperaturfühler, Schutzklasse IP20 (KBN: CVSC2020)
❺ PM - TS Verbindungsbox
❻ SC - TS Verbindungsmodul
❼ Regel oder Absperrventil (KBN: CVRV2S / CVRV3S)
2
Querschnitt herstellen) zur PM – TS Verbindungsbox verbinden, anschließend die Steuerleitung
❹
ODER
2
Querschnitt, A und B verdreht) mit der Smart Control
STROMANSCHLUSS 230V
PM - TS VERBINDUNGSBOX
SC - TS VERBINDUNGSMODUL
STEUERSIGNAL
11
❼
❺
❻
