KB Einheit
Adresse
Regelung
W2
2
CGB-2
P Netzleitung
---

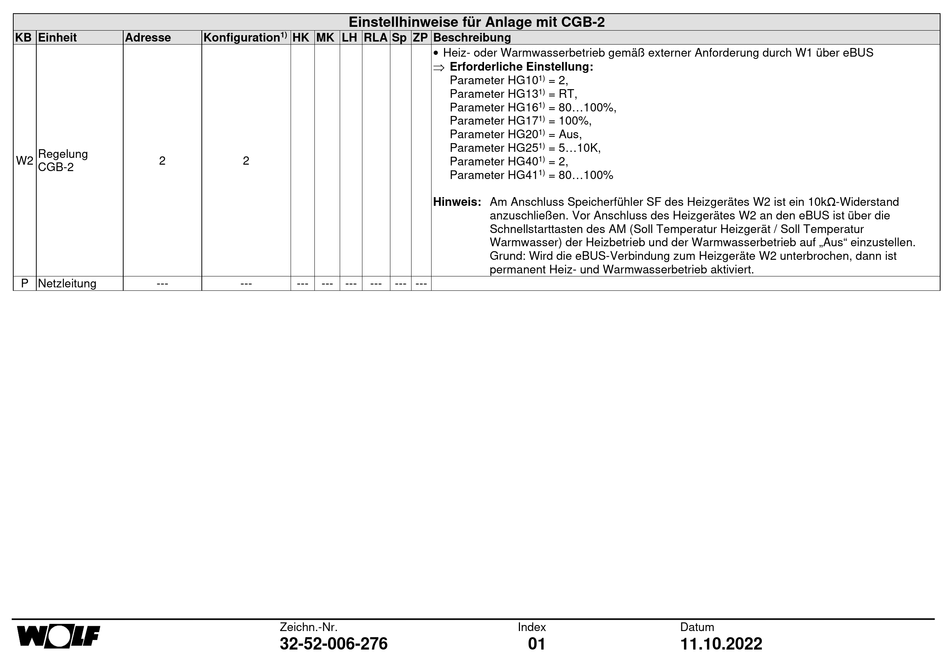

Einstellhinweise für Anlage mit CGB-2
1)
Konfiguration
HK MK LH RLA Sp ZP Beschreibung
2
---
---
--- ---
---
Zeichn.-Nr.
32-52-006-276
• Heiz- oder Warmwasserbetrieb gemäß externer Anforderung durch W1 über eBUS
þ Erforderliche Einstellung:
Parameter HG10
1)
= 2,
1)
Parameter HG13
= RT,
Parameter HG16
1)
= 80...100%,
1)
Parameter HG17
= 100%,
Parameter HG20
1)
= Aus,
1)
Parameter HG25
= 5...10K,
Parameter HG40
1)
= 2,
1)
Parameter HG41
= 80...100%
Hinweis: Am Anschluss Speicherfühler SF des Heizgerätes W2 ist ein 10k'-Widerstand
anzuschließen. Vor Anschluss des Heizgerätes W2 an den eBUS ist über die
Schnellstarttasten des AM (Soll Temperatur Heizgerät / Soll Temperatur
Warmwasser) der Heizbetrieb und der Warmwasserbetrieb auf „Aus" einzustellen.
Grund: Wird die eBUS-Verbindung zum Heizgeräte W2 unterbrochen, dann ist
permanent Heiz- und Warmwasserbetrieb aktiviert.
--- ---
Index
01
Datum
11.10.2022
