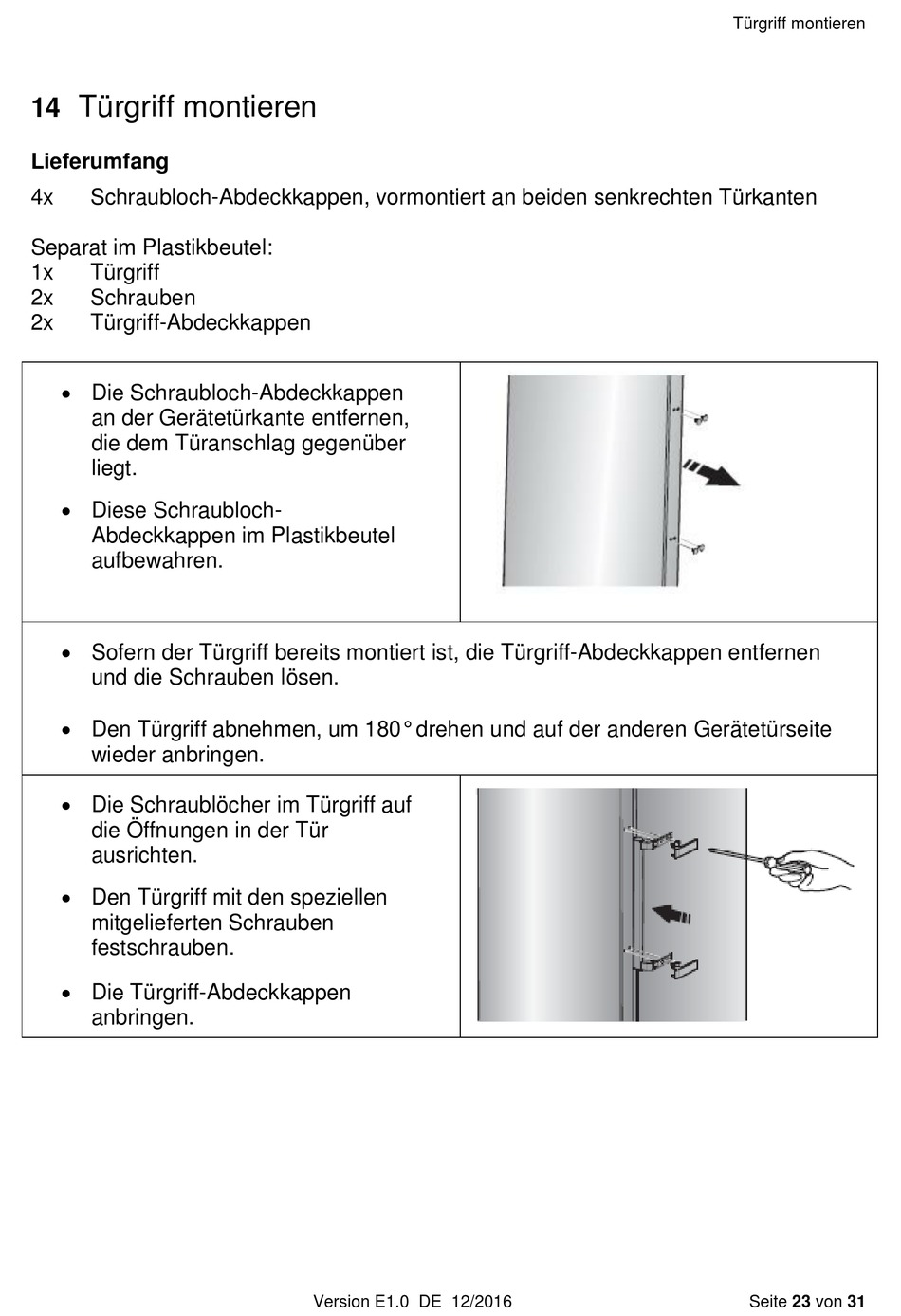

Türgriff montieren
14
Lieferumfang
4x
Schraubloch-Abdeckkappen, vormontiert an beiden senkrechten Türkanten
Separat im Plastikbeutel:
1x
Türgriff
2x
Schrauben
2x
Türgriff-Abdeckkappen
Die Schraubloch-Abdeckkappen
an der Gerätetürkante entfernen,
die dem Türanschlag gegenüber
liegt.
Diese Schraubloch-
Abdeckkappen im Plastikbeutel
aufbewahren.
Sofern der Türgriff bereits montiert ist, die Türgriff-Abdeckkappen entfernen
und die Schrauben lösen.
Den Türgriff abnehmen, um 180° drehen und auf der anderen Gerätetürseite
wieder anbringen.
Die Schraublöcher im Türgriff auf
die Öffnungen in der Tür
ausrichten.
Den Türgriff mit den speziellen
mitgelieferten Schrauben
festschrauben.
Die Türgriff-Abdeckkappen
anbringen.
Version E1.0 DE 12/2016
Türgriff montieren
Seite 23 von 31
