KNX/EIB
Rollladenaktor 4fach REG, Jalousieaktor 4fach REG 24 V DC
Rollladenaktor 4fach REG
Best.-Nr. : 7531 40 13
Jalousieaktor 4fach REG 24 V DC
Best.-Nr. : 7531 40 11
Bedienungs- und
Montageanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet.
Sollen mehrere Motoren an einem Ausgang parallelgeschaltet werden, unbedingt
Angaben der Hersteller beachten, gegebenenfalls Trennrelais verwenden. Motoren
können zerstört werden.
Verletzungsgefahr. Gerät nur zum Steuern von Jalousie- und Rollladenmotoren oder
Markisen einsetzen. Keine anderen Lasten schalten.
Nur Jalousiemotoren mit mechanischen oder elektronischen Endlagenschaltern
verwenden. Endlagenschalter auf korrekte Justierung prüfen. Angaben der
Motorenhersteller beachten. Gerät kann beschädigt werden.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

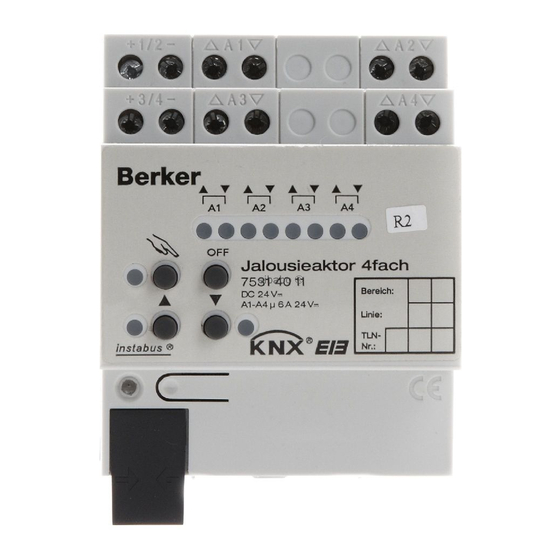

2 Geräteaufbau
(1) Anschluss Netzspannung
(2) Anschluss Motoren
(3) Anschluss KNX
(4) Programmier-Taste und -LED
(5) Tastenfeld für Handbetrieb
(6) Status-LED Ausgänge
82506331
97-09469-000
Bild 1
Seite 1/9
19.07.2010
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Berker 4fach REG
Inhaltszusammenfassung für Berker 4fach REG
- Seite 1 KNX/EIB Rollladenaktor 4fach REG, Jalousieaktor 4fach REG 24 V DC Rollladenaktor 4fach REG Best.-Nr. : 7531 40 13 Jalousieaktor 4fach REG 24 V DC Best.-Nr. : 7531 40 11 Bedienungs- und Montageanleitung 1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
-
Seite 2: Funktion
KNX/EIB Rollladenaktor 4fach REG, Jalousieaktor 4fach REG 24 V DC 3 Funktion Systeminformation Dieses Gerät ist ein Produkt des KNX-Systems und entspricht den KNX-Richtlinien. Detaillierte Fachkenntnisse durch KNX-Schulungen werden zum Verständnis vorausgesetzt. Die Funktion des Gerätes ist softwareabhängig. Detaillierte Informationen über Softwareversionen und jeweiligen Funktionsumfang sowie die Software selbst sind der Produktdatenbank des Herstellers zu entnehmen. -
Seite 3: Bedienung
KNX/EIB Rollladenaktor 4fach REG, Jalousieaktor 4fach REG 24 V DC 4 Bedienung Bedienelemente Bild 2 (6) Status-LED Ausgänge (7) Taste OFF: Alle Behänge anhalten (8) LED o – ein: Behang fährt ab, Handbetrieb (9) Taste o: Behang abwärts fahren/Stopp (10) LED n – ein: Behang fährt auf, Handbetrieb (11) Taste n: Behang aufwärts fahren/Stopp... - Seite 4 KNX/EIB Rollladenaktor 4fach REG, Jalousieaktor 4fach REG 24 V DC Kurzzeitigen Handbetrieb einschalten Die Bedienung mit Tastenfeld ist programmiert und nicht gesperrt. Taste c (13) kürzer als 1 Sekunde betätigen. Kurzeitiger Handbetrieb ist eingeschaltet. Status-LED A1 (6) blinken. LED c (12) bleibt aus.
-
Seite 5: Informationen Für Elektrofachkräfte
KNX/EIB Rollladenaktor 4fach REG, Jalousieaktor 4fach REG 24 V DC 5 Informationen für Elektrofachkräfte 5.1 Montage und elektrischer Anschluss Gerät montieren GEFAHR! Elektrischer Schlag bei Berühren spannungsführender Teile. Elektrischer Schlag kann zum Tod führen. Vor Arbeiten an Gerät oder Last alle zugehörigen Leitungsschutzschalter freischalten. - Seite 6 KNX/EIB Rollladenaktor 4fach REG, Jalousieaktor 4fach REG 24 V DC Jalousieaktor 24 V DC anschließen Bild 4: Anschlussbeispiel mit zwei Motoren Nur für DC-Antriebe 24 V geeignet. Auf zulässige Lasten achten. Busleitung mit Anschlussklemme anschließen (Bild 4). Die Klemmen 1/2 versorgen die Geräteelektronik sowie die Ausgänge A1 und A2. Für den Betrieb des Aktors muss eine externe Versorgungsspannung DC 24 V an 1/2 angeschlossen sein.
- Seite 7 KNX/EIB Rollladenaktor 4fach REG, Jalousieaktor 4fach REG 24 V DC Bild 5: Abdeckkappe aufstecken Busleitung nach hinten führen. Abdeckkappe über die Busklemme stecken, bis sie einrastet (Bild 5). Abdeckkappe entfernen Bild 6: Abdeckkappe entfernen Abdeckkappe seitlich drücken und abziehen (Bild 6).
-
Seite 8: Anhang
Inbetriebnahmemodus S-Mode Nennspannung KNX DC 21 ... 32 V SELV Leistungsaufnahme KNX typ. 150 mW Anschlussart KNX Anschlussklemme Jalousieaktor 4fach REG 24 V DC, Best.-Nr. 7531 40 11 Versorgung Nennspannung DC 24 V = Verlustleistung max. 2 W Umgebungsbedingungen Umgebungstemperatur -5 ... -
Seite 9: Hilfe Im Problemfall
KNX/EIB Rollladenaktor 4fach REG, Jalousieaktor 4fach REG 24 V DC KNX Medium TP 1 Inbetriebnahmemodus S-Mode Nennspannung KNX DC 21 ... 32 V SELV Leistungsaufnahme KNX typ. 150 mW Anschlussart KNX Anschlussklemme 6.2 Hilfe im Problemfall Handbedienung mit Tastenfeld nicht möglich Ursache 1: Handbedienung ist nicht programmiert.
