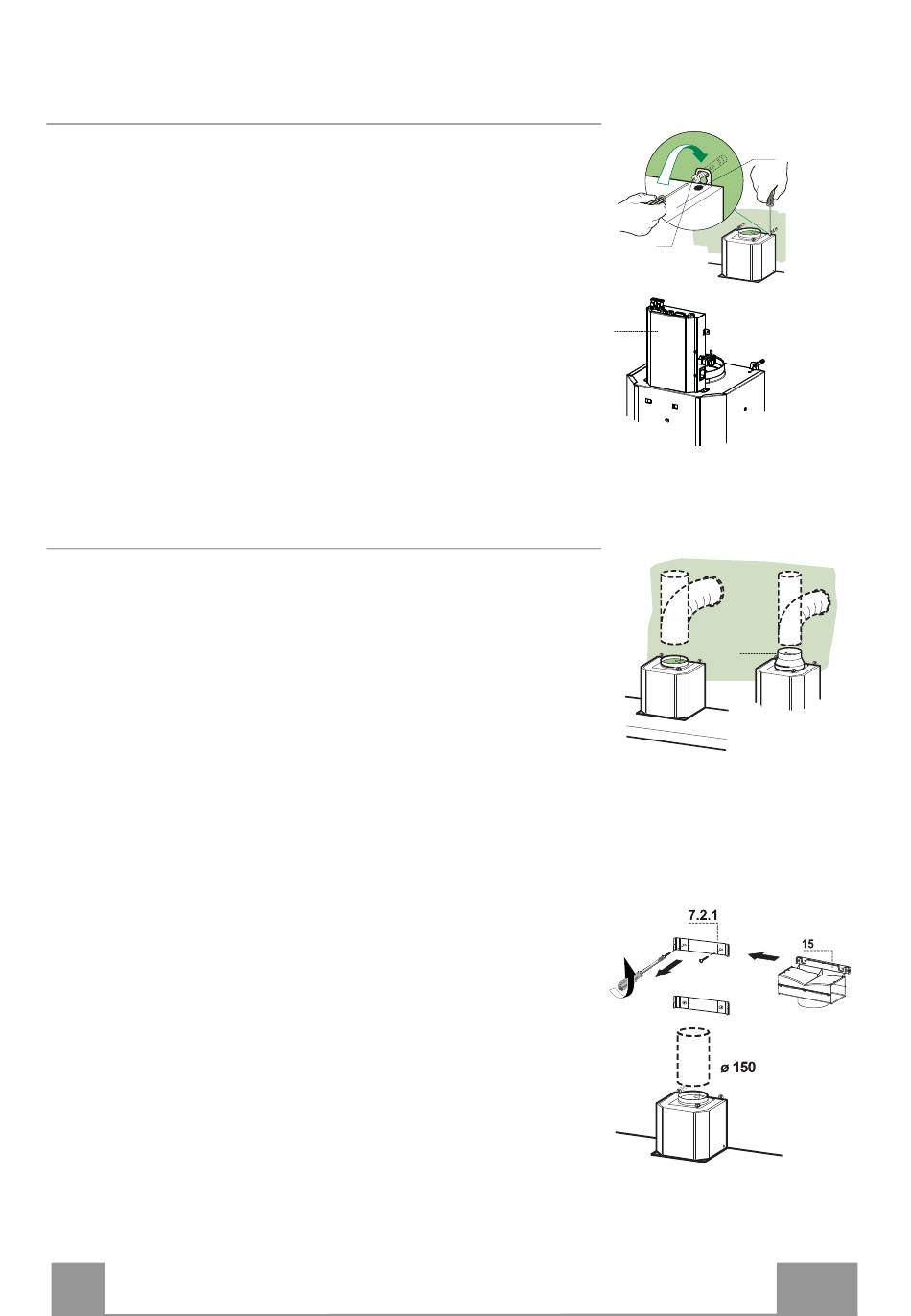

Davlumbaz Gövdesinin Montajı
• Davlumbaz gövdesini takmadan önce, Davlumbaz gövdesi
üzerinde bulunan noktalara 2 Vr vidayı sıkıştırın.
• Davlumbaz gövdesini 12a. vidalarına tutturun
• 12a destek vidalarını iyice sıkıştırın.
• Davlumbaz Gövdesini hizalamak için Vr vidalarıyla oynayın.
• Öndeki hava tahliyesine yakın olan 2 vidayı çıkarın ve bunları
Kontrol Grubu 50'yi sıkmak için kullanın. hizalayınız.
• Gerekli görülmesi
yerleştirilebilecek iki adet dübelli vida ile, bacanın duvara
tespit edilmesi mümkündür.
ASPİRATÖRLÜ MODEL HAVA ÇIKIŞI
Aspiratörlü modelin montajı için, davlumbaz, montörün seçeceği
150 yada 120 mm çapında sert veya esnek bir boru ile çıkış kana-
lına bağlanmalıdır.
• ø120 mm çapında boru ile bağlantı için, redüksiyon flanşını (9)
davlumbaz gövdesi çıkışına yerleştiriniz.
• Boruyu uygun kelepçelerle sıkarak sabitleyiniz. Bu malzeme
davlumbaz donanımıyla birlikte verilmemiştir.
• Varsa aktif karbonlu koku alma filtrelerini çıkarınız.
FİLTRELİ SİSTEMDE HAVA ÇIKIŞI
• Alt askıyı 7.2.1 sabitleyen iki vidayı yerinden sökünüz.
• Hava Çıkış Bağlantısını 15 daha önceden çıkarılmış olan 2
vida ile yerine sabitleyin.
• 15 no.lu Bağlantıyı, montaj görevlisinin seçimine göre ø150
mm çapında sert veya esnek bir hortum ile Davlumbaz
Gövdesi Çıkışına bağlayınız.
• Aktif Karbonlu Koku önleyici Filtrenin bulunduğundan emin
olunuz.
TR
halinde, gövdesinin
Bağlantılar
12a
iç kısmına
50
Vr
ø 150 ø 120
9
5
