(3) Anbringen des Empfängers

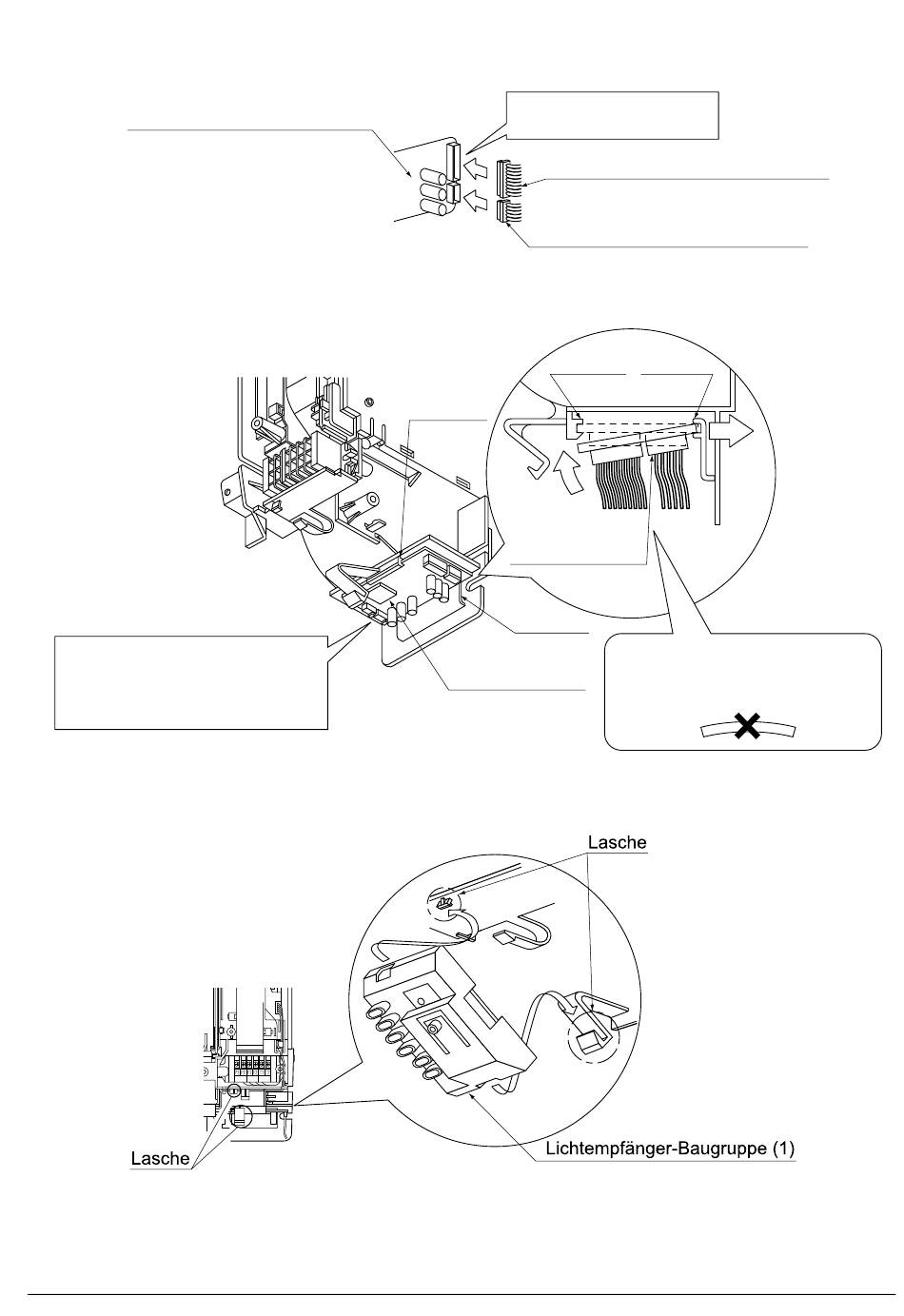

1. Schließen Sie den beiliegenden Verbindungskabelstrang – lang (3) und den Verbindungskabelstrang –
kurz (4) an den Steckverbinder auf der Übertragungs-PCB-Platine (2) an.
Übertragungs-P B-Platine (2)
2. Stecken Sie entsprechend der Abbildung die PCB-Platine (2) in Lasche 1, stecken Sie dann in Lasche 2
während Sie Lasche 1 in Pfeilrichtung schieben.
Achten Sie beim Anbringen der
Übertragungs-PCB-Platine (2)
darauf, keine der Einstellungen
der Schalter zu verändern.
3. Bringen Sie die beiliegende Lichtempfänger-Baugruppe (1) an den 2 Laschen am Innengerät an, wie in der
folgenden Abbildung dargestellt.
5
Schließen Sie ihn fest an
N1/X1A
den Steckverbinder an.
Verbindungskabelstrang – kurz (4)
Verbindungskabelstrang – lang (3)
N2/X2A
asche
asche
Übertragungs
-PCB-Platine (2)
asche
Übertragungs
-PCB-Platine (2)
asche
Achten Sie beim Anbringen der
Übertragungs-PCB-Platine (2)
darauf, die PCB-Platine nicht zu
biegen.
Deutsch
