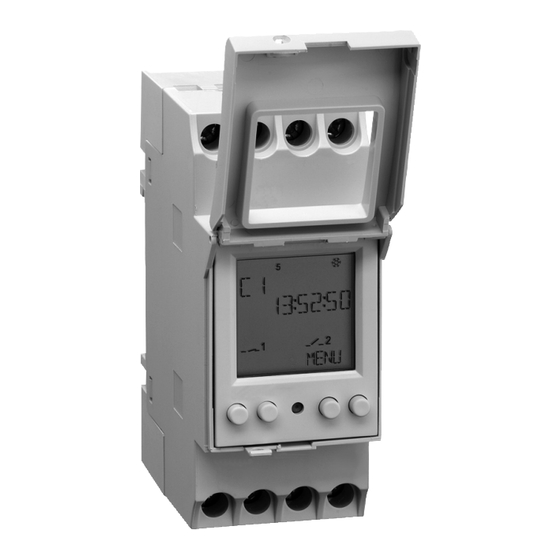

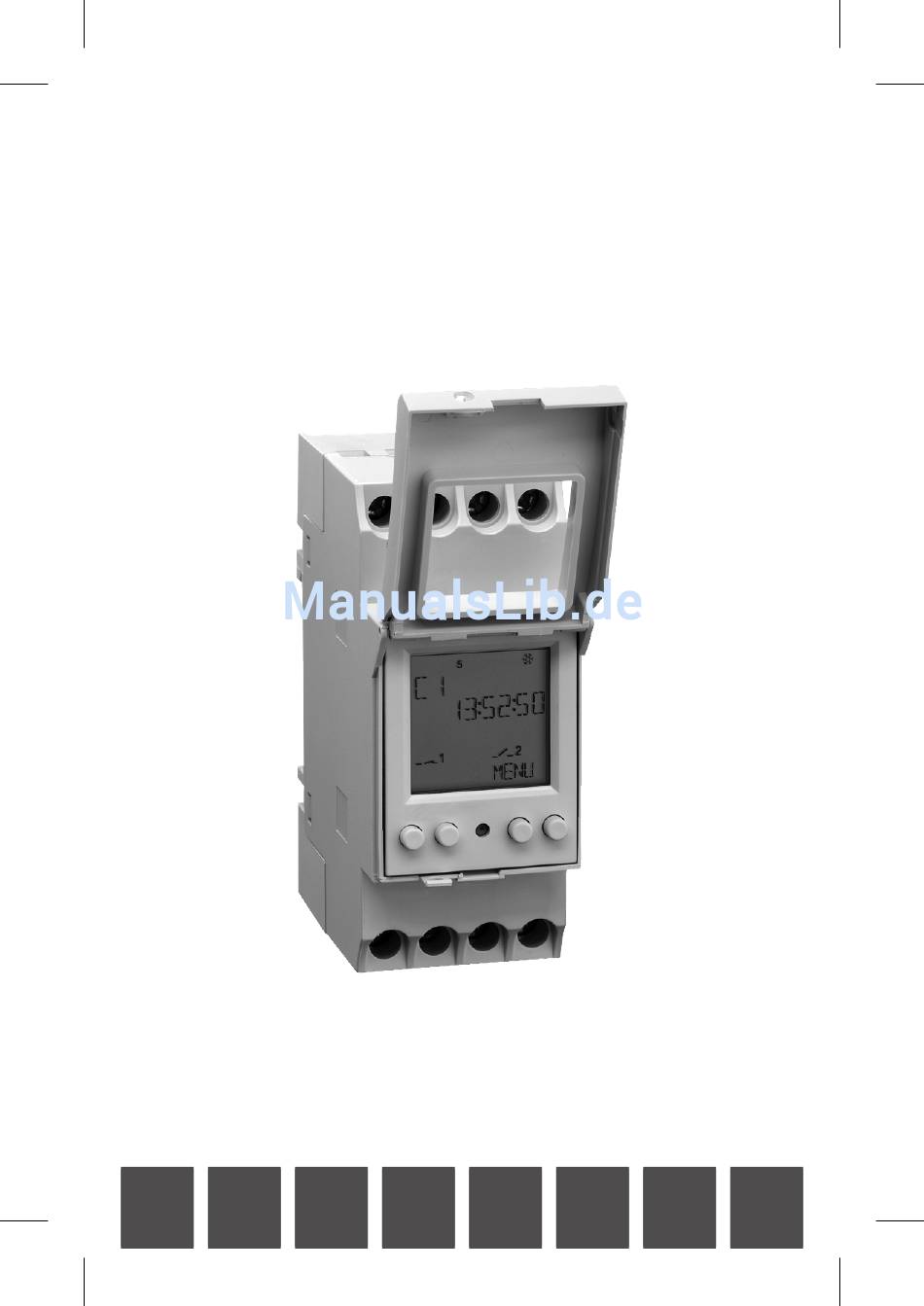

- Seite 3 Bedienungsanleitung (4...11) Operating Manual (12...19) Mode d’emploi (20...27) Istruzioni per l’uso (28...5) Instrucciones de uso (6...4) Manual de instruções (44...51) Bedieningshandleiding (52...59) Návod k obsluze (60...67)
- Seite 4 Sicherheitshinweise · Der Anschluß und die Montage elektrischer Geräte darf nur durch eine Elektrofachkraft erfolgen. · Eingriffe und Veränderungen am Gerät führen zum Erlöschen des Garantieanspruches. · Beachten Sie Ihre nationalen Vorschriften und die jeweiligen Sicherheitsbestimmungen. · Die äusseren Anschlussklemmen lassen den Anschluß von festen und flexiblen Leitern bis 10 mm² zu. · Es dürfen keine flexiblen Leitungen mit einem Leitungsquerschnitt ≤ 1 mm² angeschlossen werden. Allgemeine Hinweise · Ausschaltbefehle haben Vorrang vor Einschaltbefehlen. · Bei korrekter Spannungsversorgung werden die Punkte zwischen der Stunden- und Minutenanzeige (SS:MM) permanent angezeigt. Die Punkte blinken bei Spannungsunterbrechung. · Ohne Spannungsversorgung erlischt die Schaltstellungsanzeige nach 2 Minuten. Montage auf DIN-Schiene Anschlussplan 5 6 7 1 2 3...
- Seite 5 reset Display 1 6 12 18 24 A Funktionsanzeigen der beiden linken Tasten B Kanalzustandsanzeigen = Kanal 1 EIN 15:26:38 = Kanal 1 AUS Kanal 1 = C1 C 3 Kommunikationszeilen für Zeitanzeige, Menüpunkte, Eingabeaufforderungen etc. MENU D Wochentaganzeige E Übersicht Tages-Schaltprogramm Res. F Anzeige Sommer-/Winterzeit G Betriebsspannung (permanente Punkte) Gangreservebetrieb (Punkte blinken) H Funktionsanzeigen der beiden rechten Tasten Tasten I Reset Bei einem Reset bleiben die Programme Allgemein erhalten. Es muss Datum und Uhrzeit neu · Die mittlere Kommunikationszeile zeigt den eingestellt werden. Resettaste mit einem zur Auswahl stehenden Menüpunkt. Bei einer stumpfen Gegenstand (Kugelschreiber)
- Seite 6 Erstinbetriebnahme - Wahl der Menüsprache 1 6 12 18 24 12H 24H 15:26:38 LANGUAGE MENU DATETIME Res. DEUTSCH ESC OK CZECH ENGLISH DEUTSCH FRANCAIS MENU ENGLISH ESC OK Info Im Auslieferungszustand befindet sich die Zeitschaltuhr im Auto Mode mit voreingestellter Uhrzeit, Datum und Menüsprache Englisch. Prog. 1 6 12 18 24 DAT/ZEIT 15:26:38 PROGRAMM MENU SO WI...
- Seite 7 Prog. Neues Programm Info Die Schaltuhr besitzt 50 LESEN Speicherplätze. LOESCHEN Beispiel EIN-Befehl für Kanal 1 um ESC OK 15.00 Uhr. AUS-Befehl um FREI 50 18:00 Uhr. · Programm NEU wählen und mit OK bestätigen. · Es werden kurz die freien Speicherplätze angezeigt. · Stunde für EIN-Befehl STUNDEN eingeben (+/-) und mit OK bestätigen. · Minute für EIN-Befehl eingeben (+/-) und mit MINUTEN ESC OK OK bestätigen. 15:00 · Stunde für AUS-Befehl eingeben (+/-) und mit OK bestätigen. ESC OK · Minute für AUS-Befehl eingeben (+/-) und mit...
- Seite 8 Prog. Programm anschauen, bearbeiten Info · Mit ▼ ▲ kann durch LOESCHEN die Programmschritte LESEN geblättert werden. · Durch Drücken von EDT kann das jeweilige ESC OK Programm bearbeitet 15:00 werden. Die Vorgehens- HH:MM weise entspricht dem 18:00 Anlegen eines neuen EDT OK HH:MM Programmes. EDT OK Alle Programme löschen Info · Es besteht die Möglichkeit mit J alle LOESCHEN Programme zu löschen LESEN · Durch Drücken von N LOESCHEN...
- Seite 9 Datum und Uhrzeit einstellen Info Datum und Uhrzeit sind werksseitig SPRACHE voreingestellt. DAT/ZEIT PROGRAMM JAHR ESC OK 2004 MONAT 2004:03 2004:03:25 ESC OK ESC OK ESC OK STUNDEN MINUTEN 13:45 ESC OK ESC OK AM/PM- (12-Stunden-) bzw. 24-Stunden-Anzeige einstellen SO WI 12H 24H SPRACHE AM PM ESC OK 24 H...
- Seite 10 Umschaltung Sommer-/Winterzeit Info Folgende Einstellungen PROGRAMM sind möglich: SO WI 12H 24H AUTO werksseitige Voreinstel- ESC OK lung der gesetzlichen AUTO Vorgabe. Diese wird auto- NEIN matisch für jedes Jahr neu berechnet. ESC OK NEIN keine Umschaltung Programmierung. Dazu NEIN muss das Startdatum der Sommerzeit und der AUTO Winterzeit eingegeben SO START werden. Die werksseitige ESC OK Voreinstellung wird über- SO START schrieben. MONAT 03:21 Die programmierte Sommer-/Winterzeit wird...
- Seite 11 Betriebsart Info 1 6 12 18 24 Linke Taste = Kanal 1 1 x Drücken = FIX ON = Dauer EIN 15:26:38 2 x Drücken = FIX OFF = Dauer AUS 3 x Drücken = zurück in Auto Mode MENU FIX ON: Res. FIX OFF: AUTO: (keine Anzeige) programmierte Schaltzeiten Technische Daten Maße H x B x T (mm) 45 x 35 x 60 Schutzklasse Gewicht g (ca.) Ganggenauigkeit typ ±2.5 s/Tag Anschlußspannung siehe Geräteaufdruck bei 20°C Leistungsaufnahme 5 VA Gangreserve 3 Jahre ab Werk Schaltleistung bei +20°C - ohmsche Last Kürzeste Schaltzeit 1 Min.
