2.3
Montage
Vor der Endmontage empfehlen wir sowohl Fenster rahmen als auch den
Insektenschutz zu reinigen.

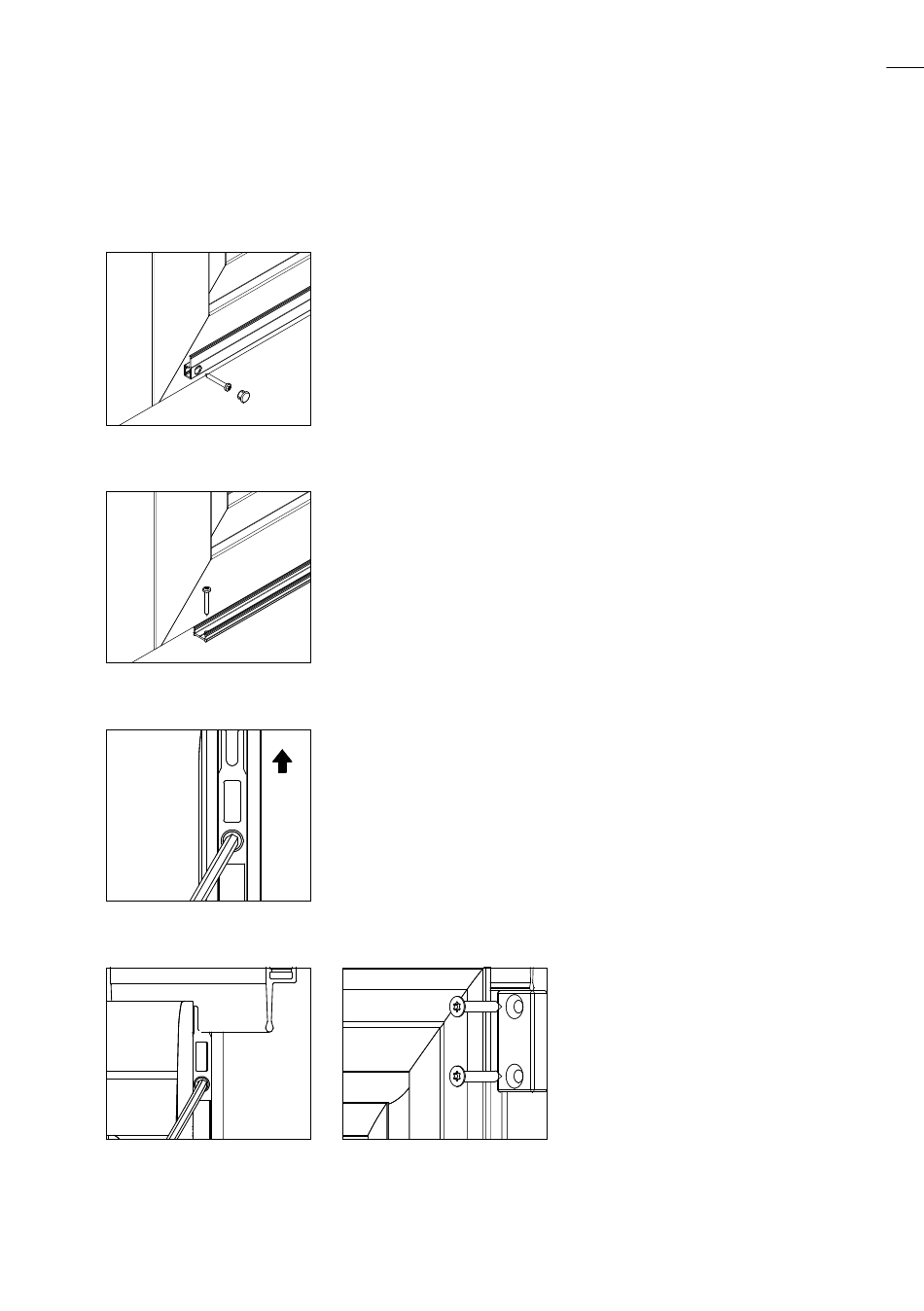

Abb. 2: Laufschiene ausrichten
und fixieren
Abb. 3: U-Variante nach unten
befestigen
Abb. 4: Aushängesicherung
fixieren
Abb. 5: Laufschiene auflegen
und verschrauben
Schiebeanlage mit Einfachführungsschiene
1. zu Abb. 2 / 3:
Untere Laufschiene am Blendrahmen ausrichten
und mit Befestigungsschrauben fixieren.
Bei U-Variante nach unten befestigen.
2. zu Abb. 4:
Aushängesicherung bis auf Anschlag nach oben
schieben und mit Innensechskantschlüssel
fixieren.
3. Schiebeanlage mit den Laufrollen nach unten
auf die Laufschiene stellen und auf eine Seite
schieben.
4. zu Abb. 5:
Obere Laufschiene in der Gabelung der Aushän-
gesicherung auflegen und einseitig verschrauben.
5. Schiebeanlage auf die Gegenseite schieben und
restliche Laufschiene verschrauben.
6. Aushängesicherung lösen, ca. 1 mm nach unten
schieben und fixieren.
7. zu Abb. 6:
Anschlagblöcke an den Enden der Führungsschie-
ne zur seitlichen Wegbegrenzung der Schiebe-
anlage nach Anforderung montieren.
8. Funktionalität und umlaufende Dichtheit prüfen.
Abb. 6: Anschlagblöcke
montieren
9
