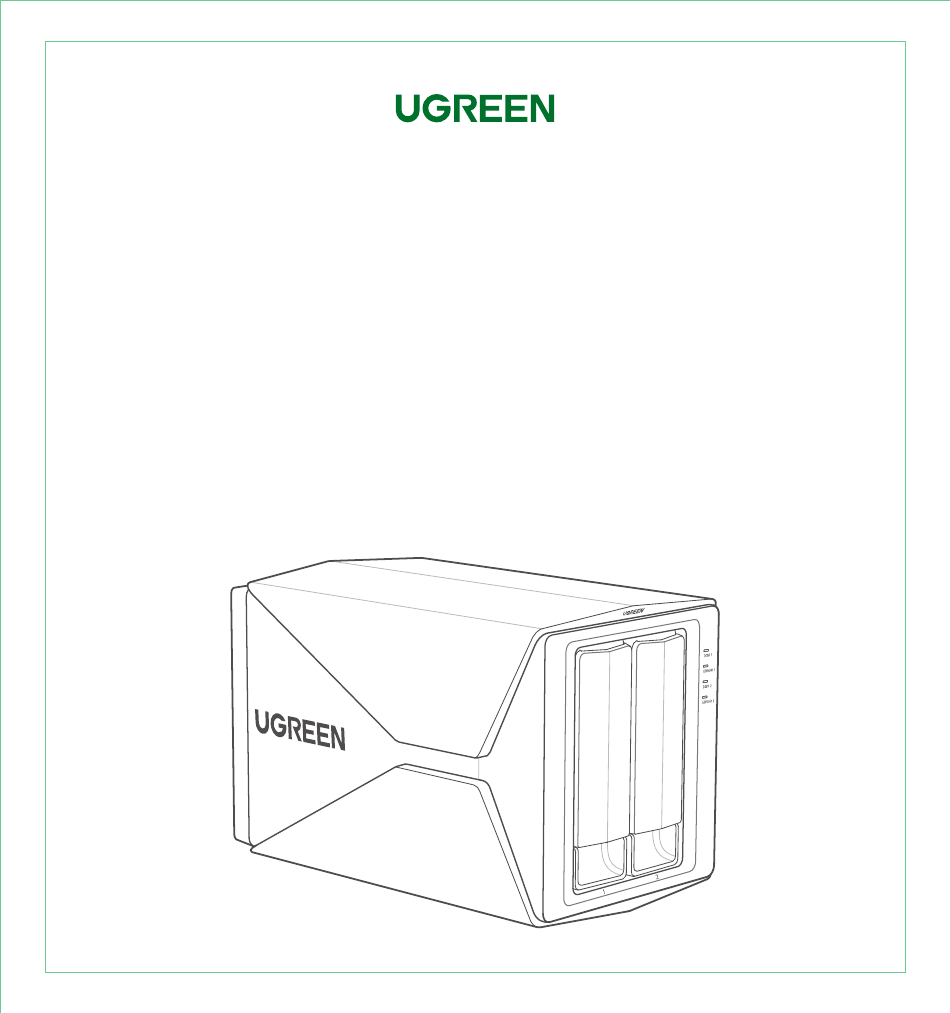

- Seite 1 2-Bay 3.5” RAID Hard Drive Enclosure This is the manual in English, if DE/IT/ES/FR/JP/RU/CN version of this user manual is required, please refer to our official website 'www.ugreen.com', search 'CM335' to get the manual you need. Model: CM335...
- Seite 2 English 01-10...
-
Seite 3: Inhaltsverzeichnis
Contents I Notice of Use 1 Preface 2 Notice II Product Introduction 1 Package Contents 2 Product Overview 3 LED Indicator 4 Specifications III Installation Steps 1 Take Out The Tray 2 Hard Drive Installation 2.1 3.5-inch Hard Drive 2.2 2.5-inch Hard Drive 3 Put Drive Tray Back Into the Enclosure 4 Plug the Device Into Power Outlet IV RAID Mode Setting and Connection... -
Seite 4: I Notice Of Use
I Notice of Use 1 Preface Thank you for purchasing UGREEN products. For optimum operation, please read this manual carefully before using. 2 Notice · Please back up all your data before using the product. · Formatting needed when switching RAID mode or partitioning drives, please back up your data. -
Seite 5: Product Overview
2 Product Overview Name Icon Description DISK Indicator Indicates status of (×2) each hard drive ① ① ERROR Indicator Indicates the abnormality (×2) of each hard drive ② ② Name Icon Description For mode setting switch and 4 kinds of array modes; with different RAID modes come RAID DIP Switch different DIP combinations... -
Seite 6: Led Indicator
3 LED Indicator Status Disk Indicator ERROR Indicator No drive access Solid white Solid red Drive access (normal) Solid white Light off Drive access (abnormal) Solid white Solid red Drive reading and writing White flash Light off Drive safely ejected White flash until solid white Light off... -
Seite 7: Installation Steps
III Installation Steps 1 Take Out The Tray Squeeze the tray handle then pull the tray out. 2 Hard Drive Installation 2.1 3.5-inch Hard Drive Pins Fixing Plate Fixing Plate Remove the fixing plates, then put the hard drive on the drive tray. Install back the fixing plates and be careful of their direction. -
Seite 8: Inch Hard Drive
2.2 2.5-inch Hard Drive Pins As the following picture, remove one of the plates first. Put the 2.5-inch hard drive on the drive tray. Pins of the hard drive face down. Flip the tray over and make sure that the four holes of hard drive align with those of the tray, then screw the hard drive firmly. -
Seite 9: Plug The Device Into Power Outlet
4 Plug The Device Into Power Outlet 1. Connect the enclosure to your PC / laptop via the provided cable, then connect to the power adapter. 2. Power on the device, the power indicator turns solid white. Supplied Accessory Supplied Accessory Warning Non-standard or non-certified adapters are not allowed in case of the potential risks. -
Seite 10: Switch Raid Modes
2. Press and Hold "RESET" for 10 seconds then release the button. The mode change succeeds if the drive indicator flashes white. 3. Go to "This PC"> "Manage" > "Computer management" > "Device manager", then check the current RAID mode. Ugreen SPAN SCSI Disk Device Device Manager 3 Drive Partitioning and Formatting Online drive and drive partitioning after switching RAID mode. - Seite 11 Note If the drive capacity is below 2TB in the current RAID mode, select MBR., otherwise, select GPT. GPT(GUID Partition Table） Drive partitioning: create a "New Simple Volume" and set its capacity. ② Select the unallocated space and right click "New Simple Volume", then follow the pop-up windows until the process is completed. Your PC/laptop will be able to read the drive after formatting.
-
Seite 12: Replace The Broken Drive
macOS Step: "Other" > "Disk Utility" > "Erase", choose the file format "ExFAT", then "Erase" > "Complete". Your Mac can read the drive after formatting. Linux Step: "Applications" > "Disks", select the external drive and click "Format Partition"; after formatting please enter "Mount", then your PC/laptop can read the drive. -
Seite 13: Festplattengehäuse
2-Bay 3.5'' RAID Festplattengehäuse Benutzerhandbuch... - Seite 14 Deutsch 11-20...
- Seite 15 Inhalt I Hinweis auf Verwendung 1 Vorwort 2 Notice II Anweisungen von Produkt 1 Packungsinhalt 2 Produktübersicht 3 LED Anzeigen 4 Spezifikationen III Installationsschritte 1 Tablett herausnehmen 2 Festplatteninstallation 2.1 3.5-Zoll Festplatte 2.2. 2.5-Zoll Festplatte 3 Einsetzen des Laufwerksfachs wieder in das Gehäuse 4 Stecken die Festplatte in die Steckdose IV Einstellung und Verbindung von RAID Modus 1 RAID Modus&...
-
Seite 16: I Hinweis Auf Verwendung
I Hinweis auf Verwendung Vorwort Vielen Dank für den Kauf von UGREEN-Produkten. Für eine optimale Operation lesen Sie bitte dieses Handbuch vor dem Gebrauch zuerst sorgfältig durch. 2 Notice · Vor dem Gebrauch sichern Sie alle Ihre Daten. · Formatierung erforderlich, wenn Sie den RAID-Modus wechseln oder Laufwerke partitionieren, sichern Sie bitte zuerst Ihre Daten. -
Seite 17: Produktübersicht
2 Produktübersicht Name Icon Beschreibung Festplatten Anzeige des Status jeder Anzeigen(×2) Festplatte ① ① ERROR Anzeigen Anzeige des unnormalen (×2) Status jeder Festplatte ② ② Name Icon Beschreibung Für RAID-Modus-Einstellung, unterstützen sie 4 verschiedene Modus; und verschiedene RAID RAID DIP Switch Modus haben unterschiedliche ③... -
Seite 18: Led Anzeigen
3 LED Anzeigen Status Disk Anzeigen ERROR Anzeigen Keine Festplatte zum Anschluss Weißes Licht immer an Rotes Licht immer an Laufwerkszugriff (normal) Weißes Licht immer an Laufwerkszugriff (unnormal) Weißes Licht immer an Rotes Licht immer an Bei Lesen und Schreibung des Laufwerks Das weiße Licht blinkt Laufwerk sicher entfernt Das weiße Licht blinkt, bis das Licht weiß... -
Seite 19: Installationsschritte
III Installationsschritte 1 Tablett herausnehmen Drücken Sie den Griff des Tabletts und ziehen das Tablett heraus. 2 Festplatteninstallation 2.1 3.5-Zoll Festplatte Pins Befestigungsplatte Befestigungsplatte Bringen Sie die Befestigungsplatten wieder an und achten Entfernen Sie die Befestigungsplatten und legen dann Sie auf eine richtige Richtung. die Festplatte auf den Laufwerkträger. -
Seite 20: Einsetzen Des Laufwerksfachs Wieder In Das Gehäuse
2.2 2.5-Zoll Festplatte Pins Wie in der folgenden Abbildung gezeigt, entfernen Sie zuerst eine der Platten. Setzen Sie die 2,5-Zoll-Festplatte in den Laufwerkträger ein. Pins der Festplatte zeigen nach unten. Drehen Sie das Fach um und stellen Sie sicher, dass die vier Löcher der Festplatte mit denen des Fachs übereinstimmen, und schrauben dann die Festplatte fest. -
Seite 21: Stecken Die Festplatte In Die Steckdose
4 Stecken die Festplatte in die Steckdose 1. Verbinden Sie das Gehäuse über das mitgelieferte Kabel mit Ihrem PC/Laptop und dann mit dem Netzteil. 2. Der Stromsanzeiger blinkt weißes Licht immer, ist die Verbindung erfolgreich. Mitgeliefertes Zubehör Mitgeliefertes Zubehör Warnung Nicht standardmäßige oder nicht zertifizierte Adapter sind im Falle der potenziellen Risiken nicht zulässig. -
Seite 22: Switch Raid Modus
2. Halten Sie „RESET“ Taste 10 Sekunden lang gedrückt und dann lassen die Taste los. Wenn der Anzeiger weiß blinkt, wird der Modus erfolgreich umgeschaltet. 3. Überprüfen Sie unter „Computerverwaltung“ > „Geräte-Manager“den aktuellen RAID-Modus. Ugreen SPAN SCSI Disk Device Device Manager 3 Partitionieren und Formatieren von Laufwerken Online-Laufwerks- und Laufwerkspartitionierung nach dem Wechsel des RAID-Modus. - Seite 23 Hinweis Wenn die Laufwerkskapazität im aktuellen RAID-Modus unter 2 TB liegt, wählen Sie MBR, andernfalls wählen Sie GPT. GPT(GUID Partition Table） Laufwerkspartitionierung: Erstellen Sie ein „New Simple Volume“ und legen seine Kapazität fest. ② Wählen Sie den nicht zugewiesenen Speicherplatz aus und klicken mit der rechten Maustaste auf „New Simple Volume“. Folgen Sie dann den Popup-Fenstern, bis der Vorgang abgeschlossen ist.
-
Seite 24: Ersatz Einens Defekten Laufwerk
macOS Schritt: „Andere “ > „Festplatten-Dienstprogramm “ > „Löschen “, wählen das Dateiformat „ExFAT “, dann „Löschen “ > „Vollständig “. Ihr Mac kann das Laufwerk nach der Formatierung lesen. Linux Schritt:„Anwendungen “ > „Laufwek “, wählen Sie das externe Laufwerk aus und klicken Sie auf „Partition formatieren"; nach der Formatierung bitte „Mount “...
