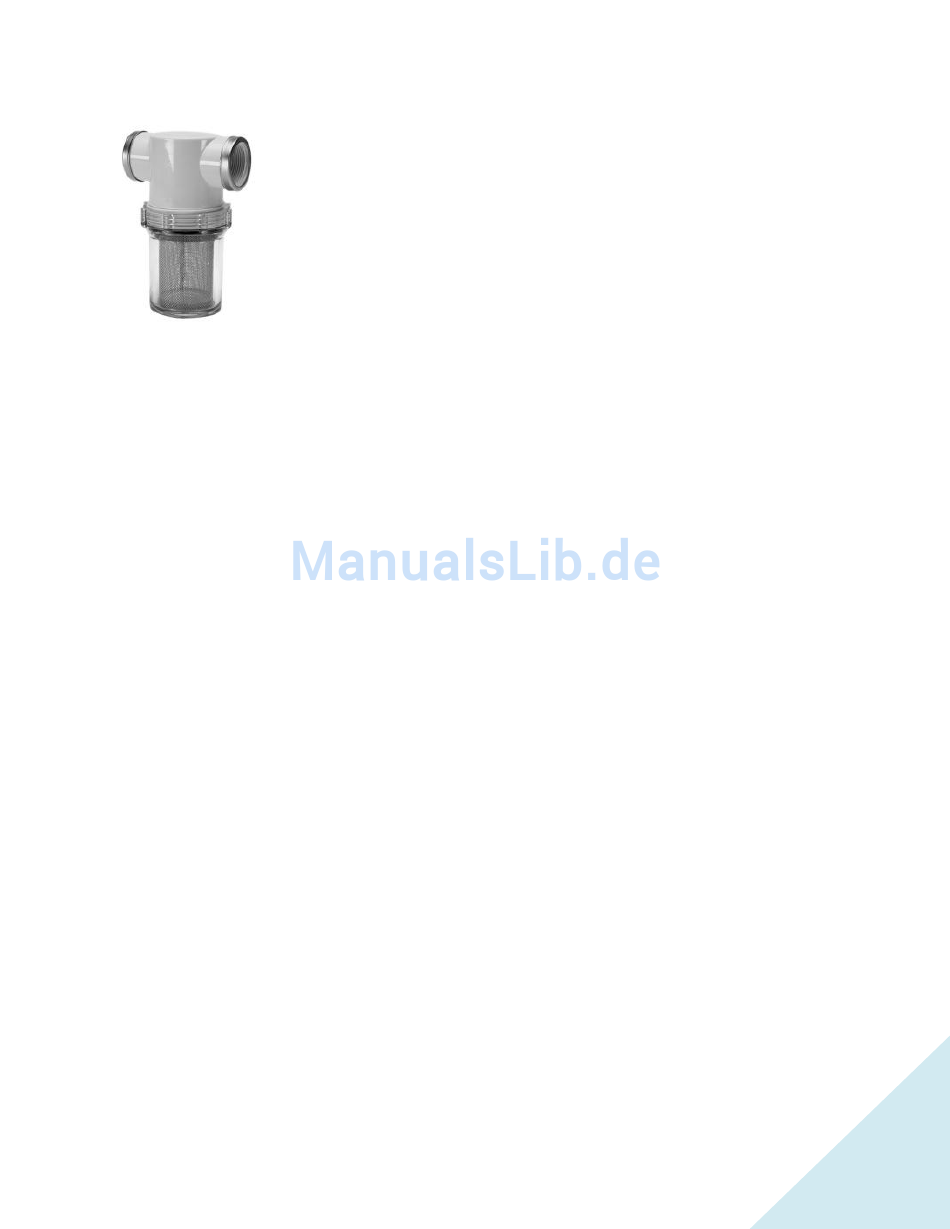

Grobfilter
Der Anschluss an den Seehahn und die Boosterpumpe erfolgt mit dem gewebeverstärkten PVC-Schlauch.
Sichern Sie unter der Wasserlinie alle Schlauchverbindungen mit zwei Schlauchklemmen.
Die Montage der Boosterpumpe ist auf Seite 11 beschrieben.
Vorfiltergehäuse
Montieren Sie den Vorfilter an einer leicht zugänglichen Stelle. Verbinden Sie den unteren
Schlauchanschluss am Dreiwegeventil des Filters mit dem Nylon-Schlauchanschluss der Hochdruckpumpe.
Benutzen Sie gewebeverstärkten PVC-Schlauch mit einem Durchmesser von 19mm für Installationen ohne
Förderpumpe und 16mm mit Förderpumpe.
Sichern Sie alle Schlauchverbindungen mit den mitgelieferten V4A-Schlauchschellen.
Installieren Sie alle Schlauchverbindungen so, dass Luftansammlungen vermieden werden.
ACHTUNG: Benutzen Sie zum Abdichten von Gewindeverbindungen nicht mehr als drei Wicklungen
Teflonband. Halten Sie das Band mindestens zwei Gewindelängen von den Enden der Fittings entfernt, um
zu vermeiden, dass Teflonband in das System eindringt.
Hochdruckschlauch
Die zwei Hochdruckschläuche werden in einem Stück mit jeweils einem Hochdruckfitting an den Enden
geliefert. Der Schlauch kann mit einer Trennscheibe oder sehr feinen Stahlsäge auf Länge getrennt werden.
Der stahlverstärkte Hochdruckschlauch sollte mit keinem kleineren Radius als 15cm verlegt werden.
Montageanleitung für Hochdruck-Schlauchfittings:
1)
Trennen Sie den Schlauch mit einem sauberen 90˚ Schnitt (am besten mit der Trennscheibe oder
sehr feinem Stahlsägeblatt).
2)
Gewindenippel aus dem Fitting schrauben.
3)
Benetzen Sie die Aussenseite des Schlauches mit einer Mischung aus jeweils 50% Wasser und
Haushalts-Spülmittel.
4)
Fitting gegen den Uhrzeigersinn auf den Schlauch schrauben. Lassen Sie einen Abstand von
3 mm zwischen dem Schlauch und der Schulter des Fittings (etwa eine halbe Umdrehung
zurück), um dem Schlauch beim Montieren ein Expandieren in die Länge zu erlauben.
Montieren Sie den Grobfilter mittels mitgeliefertem Gewindenippel direkt
an den Einlass des Vorfiltergehäuses. Bei Installationen mit der optionalen
Boosterpumpe wird der Grobfilter in der Seewasserleitung zwischen
Seehahn und Boosterpumpe montiert.
ACHTUNG: Um mechanische Belastung auszuschliessen sollte der
Grobfilter nicht direkt an den Seehahn montiert werden. 90˚ Fittings
möglichst vermeiden.
8
