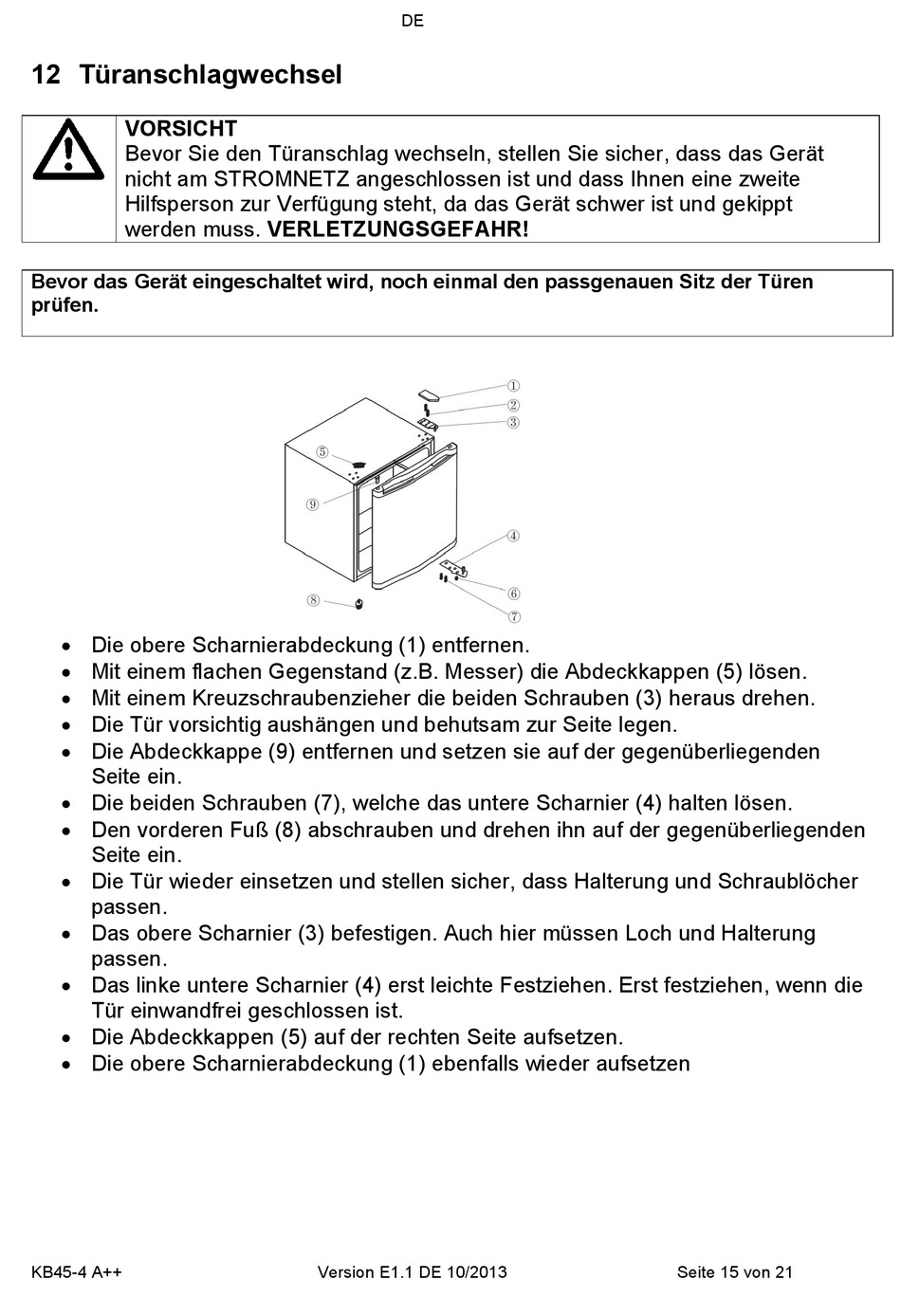

12 Türanschlagwechsel
VORSICHT
Bevor Sie den Türanschlag wechseln, stellen Sie sicher, dass das Gerät
nicht am STROMNETZ angeschlossen ist und dass Ihnen eine zweite
Hilfsperson zur Verfügung steht, da das Gerät schwer ist und gekippt
werden muss. VERLETZUNGSGEFAHR!
Bevor das Gerät eingeschaltet wird, noch einmal den passgenauen Sitz der Türen
prüfen.
Die obere Scharnierabdeckung (1) entfernen.
Mit einem flachen Gegenstand (z.B. Messer) die Abdeckkappen (5) lösen.
Mit einem Kreuzschraubenzieher die beiden Schrauben (3) heraus drehen.
Die Tür vorsichtig aushängen und behutsam zur Seite legen.
Die Abdeckkappe (9) entfernen und setzen sie auf der gegenüberliegenden
Seite ein.
Die beiden Schrauben (7), welche das untere Scharnier (4) halten lösen.
Den vorderen Fuß (8) abschrauben und drehen ihn auf der gegenüberliegenden
Seite ein.
Die Tür wieder einsetzen und stellen sicher, dass Halterung und Schraublöcher
passen.
Das obere Scharnier (3) befestigen. Auch hier müssen Loch und Halterung
passen.
Das linke untere Scharnier (4) erst leichte Festziehen. Erst festziehen, wenn die
Tür einwandfrei geschlossen ist.
Die Abdeckkappen (5) auf der rechten Seite aufsetzen.
Die obere Scharnierabdeckung (1) ebenfalls wieder aufsetzen
