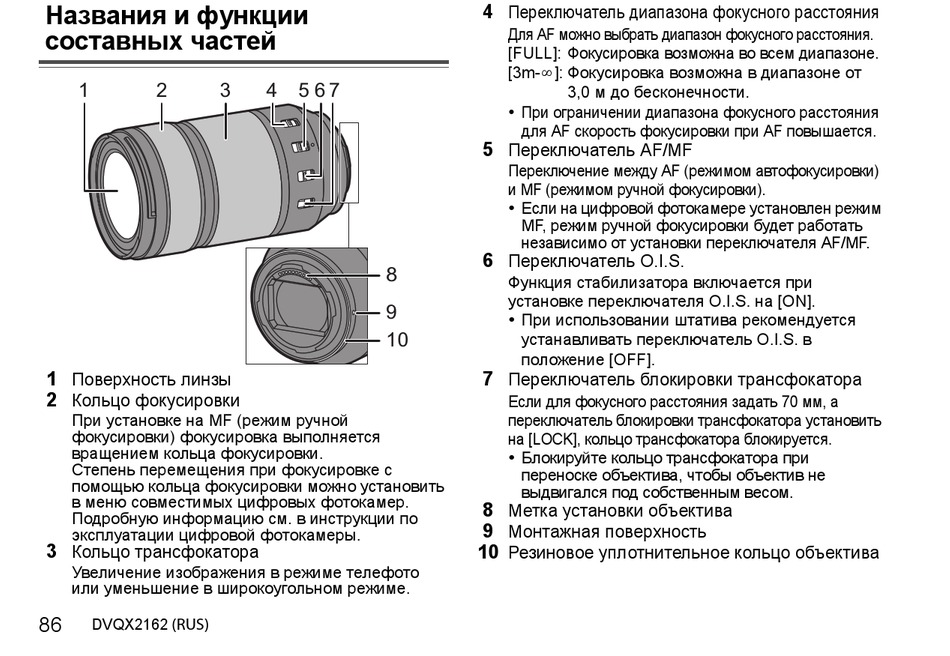

Названия и функции
составных частей
1 2
1
Поверхность линзы
2
Кольцо фокусировки
При установке на MF (режим ручной
фокусировки) фокусировка выполняется
вращением кольца фокусировки.
Степень перемещения при фокусировке с
помощью кольца фокусировки можно установить
в меню совместимых цифровых фотокамер.
Подробную информацию см. в инструкции по
эксплуатации цифровой фотокамеры.
3
Кольцо трансфокатора
Увеличение изображения в режиме телефото
или уменьшение в широкоугольном режиме.
86
DVQX2162
(RUS)
3 4 5 6 7
8
9
10
4
Переключатель диапазона фокусного расстояния
Для AF можно выбрать диапазон фокусного расстояния.
[FULL]: Фокусировка возможна во всем диапазоне.
[3m-¶]: Фокусировка возможна в диапазоне от
3,0 м до бесконечности.
При ограничении диапазона фокусного расстояния
0
для AF скорость фокусировки при AF повышается.
5
Переключатель AF/MF
Переключение между AF (режимом автофокусировки)
и MF (режимом ручной фокусировки).
Если на цифровой фотокамере установлен режим
0
MF, режим ручной фокусировки будет работать
независимо от установки переключателя AF/MF.
6
Переключатель O.I.S.
Функция стабилизатора включается при
установке переключателя O.I.S. на [ON].
При использовании штатива рекомендуется
0
устанавливать переключатель O.I.S. в
положение [OFF].
7
Переключатель блокировки трансфокатора
Если для фокусного расстояния задать 70 мм, а
переключатель блокировки трансфокатора установить
на [LOCK], кольцо трансфокатора блокируется.
Блокируйте кольцо трансфокатора при
0
переноске объектива, чтобы объектив не
выдвигался под собственным весом.
8
Метка установки объектива
9
Монтажная поверхность
10
Резиновое уплотнительное кольцо объектива
