BI 29, 40, 41, 53, 55, 75 & 92
Installation and operation manual
Einbau- und Bedienungsanleitung
Installations- och bruksanvisning
Indel Webasto Marine S.r.l.
Zona Artigianale
IT-61019 S. Agata Feltria (PU), Italy
Tel: +39 0541 848 030
Fax: +39 0541 848 563
E-mail: info@indelwebastomarine.com
www.indelwebastomarine.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Isotherm BI 29
Inhaltszusammenfassung für Isotherm BI 29

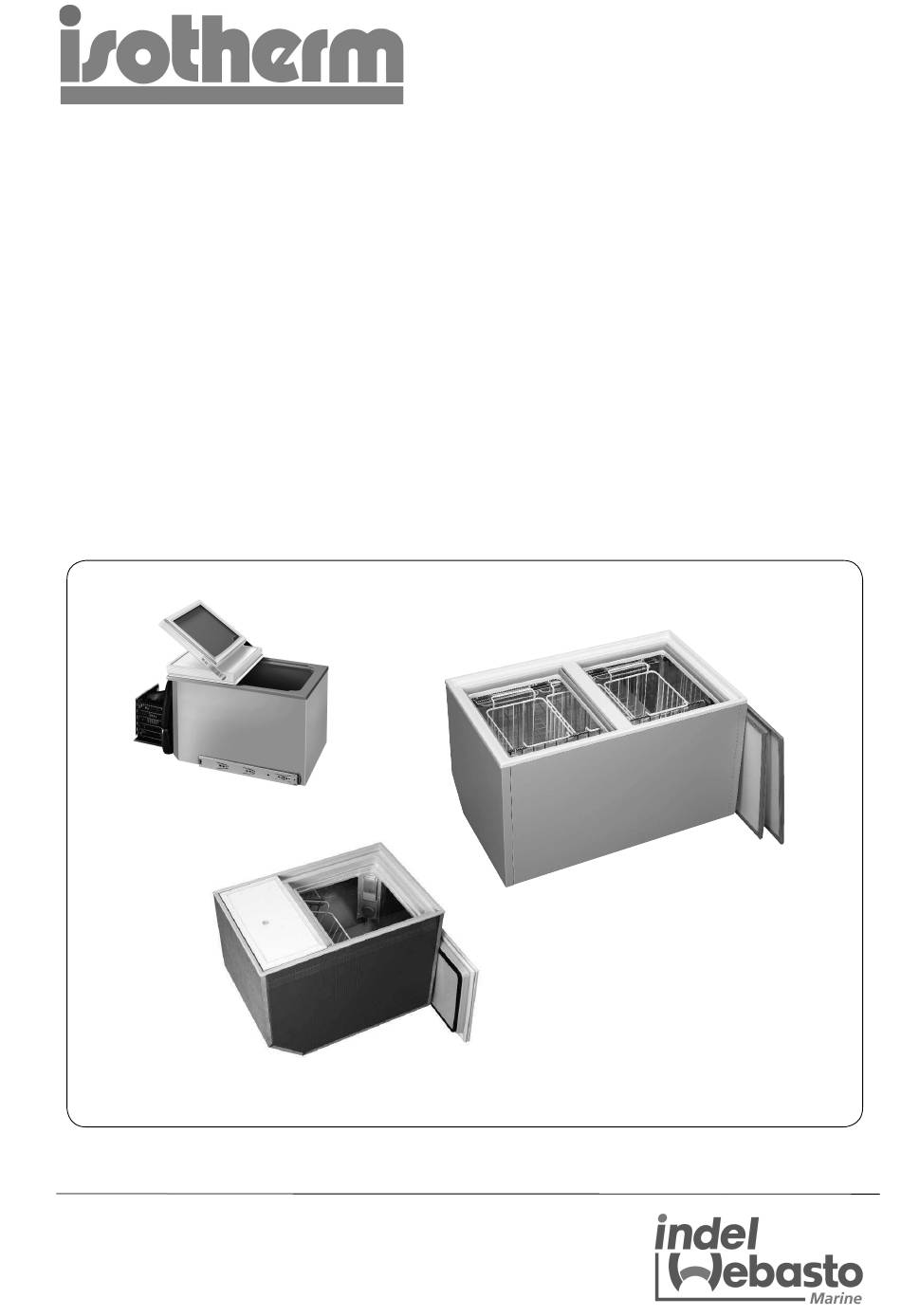

- Seite 1 BI 29, 40, 41, 53, 55, 75 & 92 Installation and operation manual Einbau- und Bedienungsanleitung Installations- och bruksanvisning Indel Webasto Marine S.r.l. Zona Artigianale IT-61019 S. Agata Feltria (PU), Italy Tel: +39 0541 848 030 Fax: +39 0541 848 563 E-mail: info@indelwebastomarine.com...
- Seite 2 Notes:...
-
Seite 3: Isotherm Built-In Boxes
All boxes can stand an angle of heel compressor automatically at the following levels: up to 30°, for a short time even more. To ensure that your Isotherm box operates as effi ciently as possible, System voltage Cut-out V... -
Seite 4: Fault Finding Chart
See the separate additional installation instructions for The thermostat has no built-in on-off switch. For on-off Isotherm SP when the refrigeration unit is equipped control of the box, an additional switch can be mounted with an SP through hull fi tting/heat exchanger and also on one of the thermostat cables. -
Seite 5: Wiring Diagram
Wiring diagram Air cooled Water cooled SP Black Black Black Brown Brown Blue Blue Extra: On-off switch Extra: On-off switch 001139A 001139SP Technical data Temperature range: BI29: +15°C to -15°C BI53: +15°C to -20°C BI75: +15°C to 0°C BI92: +15°C to 0°C Voltage: 12/24 Volt Power consumption:... - Seite 6 Wiring diagram BI41 Air cooled Water cooled SP Black Black Black Brown Brown Blue Blue 000889-2 000890-2 Technical data Voltage: 12/24 Volt Power consumption: Running compressor: 4 A (half for 24 V system). Average consumption: 12 Volt: approx. 0.7 A (half for 24 V system) at +6°C in the box and 22°C ambient temperature.
- Seite 7 Wiring diagram BI55 Air cooled Water cooled SP 000933 000934 Technical data Voltage: 12/24 Volt Power consumption: Running compressor 4 A (half for 24 V system) Average consumption: 12 Volt: approx. 0.7 (half for 24 V system) at +6°C in the box and 22°C ambient temperature. Compressor: Danfoss BD35F Refrigerant:...
- Seite 8 All Isotherm refrigeration units have the plus and minus power supply separated from all chassis parts. Isotherm SP has a skin fi tting in direct contact with the sea water and has as standard a zinz anode. The brass in the fi tting is dezincifi...
-
Seite 9: Connection Diagram
Mounting First of all, plan the installation! The skin fi tting is to be mounted in the hull instead of existing fi tting for the galley sink waste water. The hole in the hull shall have a diameter of 60 mm (2½”). When an existing skin fi tting is to be replaced, it is taken away by the following method. -
Seite 10: Water Pump
Installation Isotherm Magnum compressor unit Compressor unit Maintenance The compressor unit should be fi tted in a horizontal Maintenance of the compressor assembly is limited to position in a suitable place. The unit will operate regular check-up and replacvement of the zinc anode, continuously at angles of up to 30°... - Seite 11 Wiring diagram Magnum compressor unit Black Brown Black Blue Brown Blue Black Temp. sensor Extra: On-off switch 001112 For service and technical support: Indel Webasto Marine USA Phone +1 954 772 8355 Fax +1 954 772 3839 e-mail: info@indelwebastomarineusa.com Zona Artigianale IT-61019 S.
-
Seite 12: Isotherm Einbauboxen
Kühlbox. Sie können bei einem Krängungswinkel Spannungssensor den Kompressor automatisch ab bei bis zu 30 grad einwandfrei arbeiten, sogar über längere folgenden Werten: Zeit. Damit Ihr Isotherm Kühl/Gefrierbox so effektiv wie möglich arbeitet, beachten Sie bitte die folgenden Systemspannung Ausschalten V... -
Seite 13: Elektrische Anschlüsse
In unsortierten Siedlungsmüll könnte ein solches Elektro- und Elektronikgeräte. Gerät durch unsachgemäße Entsorgung negative Die Entsorgung muss gemäß den örtlichen Konsequenzen nach sich ziehen. Bestimmungen zur Abfallbeseitigung erfolgen. Auf dem Produkt oder der beiliegenden Bitte wenden Sie sich an die zuständigen Behörden Produktdokumentation ist folgendes Symbol Ihrer Gemeindeverwaltung, an den lokalen Einer durchgestrichenen Abfalltonne abgebildet. -
Seite 14: Schaltplan
Schaltplan Kompressor luftgekühlt Kompressor wassergekült SP Schwarz Schwarz Schwarz Braun Braun Blau Blau Extra: Ein-Aus Schalter Extra: Ein-Aus Schalter 001139SP 001139A Technische Daten Temperaturbereich. BI29: +15°C bis -15°C BI53: +15°C bis -20°C BI75 & BI92: +15°C bis 0°C Spannung: 12/24 Volt Stromverbrauch: 2,5-6 A wenn Kompressor läuft (die Hälfte für 24 V), von Box–... - Seite 15 Schaltplan BI41 Kompressor luftgekühlt Kompressor wassergekült SP Schwarz Schwarz Schwarz Braun Braun Blau Blau Technische Daten Spannung: 12/24 Volt Stromverbrauch: 4 A wenn Kompressor läuft (die Hälfte für 24 V), Mittlerer verbrauch: 12 V: 0,7A, (die Hälfte für 24 V) bei Temperatur in der Box +6°C, Umgebungstemperatur +22°C.
- Seite 16 Schaltplan BI55 Kompressor luftgekühlt Kompressor wassergekühlt SP 000933 000934 Technische Daten Spannung: 12/24 Volt Stromverbrauch: 4 A wenn Kompressor läuft (die Hälfte für 24 V), Mittlerer verbrauch: 12 V: 0,7 A, (die Hälfte für 24 V) bei Temperatur in der Box +6°C, Umgebungstemperatur +22°C.
-
Seite 17: Allgemein
Isotherm SP Montageanleitung Allgemein Isotherm SP ist ein Seewassergekühltes, besonders energiesparendes Kühlaggregat zum Einbau in Booten. Der übliche luftgekühlte Kondensator und der zuweilen darin angebrachte Kühlventilator werden hier durch einen Seewassergekühlten Borddurchlass/Wärmetauscher ersetz. Ausführung Der Borddurchlass mit dem integrierten wassergekühlten Kondensator/Wärmetauscher wird in den Rumpf montiert. - Seite 18 Alle Isotherm Kühlaggregate haben Stromversorgung, + und -, separiert von Metallteilen. Der Isotherm SP Borddurchlass hat direkte Verbindung mit Wasser und die Zinkanode wird vor allem bei der Neuinstallation von Isotherm SP empfohlen. Nach der ersten Saison besteht Klarheit darüber, ob auch in Zukunft eine Zinkanode benötigt wird.
- Seite 19 Wartung Wenn die Schnellkupplungen während der Kompressoreinheit Installation korrekt angezogen wurden, braucht das abgeschlossene Isotherm System nie mehr mit Kompressor Kühlmittel aufgefüllt werden. Wartung ersteckt sich Die Kompressoreinheit soll in einem geeigneten im Prinzip nur auf das Wegbürsten von Staub und Raum waagerecht montiert werden.
-
Seite 20: Anschlussplan Magnum Kompressoreinheit
Anschlussplan Magnum Kompressoreinheit Schwarz Braun Schwarz Blau Braun Blau Schwarz Temp. Sensor Extra: Ein-Aus Schalter 001112 Zona Artigianale sn IT-61019 S. Agata Feltria (PU) - Italy Phone +39 0541 848030 Fax +39 0541 848563 info@indelwebastomarine.com www.indelwebastomarine.com... -
Seite 21: Säkerhetsföreskrifter
Underhållet Allmänt inskränker sig till att regelbundet och vid behov på Isotherm kyl/frysboxar är helt konstruerade efter de de luftkylda aggregaten göra rent kompressorns höga krav som ställs i marin miljö, både vad gäller kondensorgaller från damm med en pensel el. - Seite 22 Den klarar lutningar upp till 30°, tillfälligt mer. kablarna. Se elschema Se också de separata installationsanvisningarna för Isotherm SP och Magnum. Elanslutning Vid inkoppling till båtens elsystem är det mycket viktigt att hänsyn tas till följande punkter: - Använd väl tilltagen kabelarea, se tabellen:...
-
Seite 23: Tekniska Data
Elschema Luftkyld Vattenkyld SP Svart Svart Röd Röd Röd Svart Brun Brun Blå Blå Extra: Till-från brytare Extra: Till-från brytare 001139A 001139SP Tekniska Data Temperaturområde: BI29: +15°C till -15°C BI53: +15°C till -20°C BI75 & BI92: +15°C till 0°C Spänning: 12/24 volt Strömförbrukning: 2,5-6 A (hälften vid 24 volt) beroende på... - Seite 24 Elschema BI41 Luftkyld Vattenkyld SP Svart Svart Röd Röd Röd Svart Brun Brun Blå Blå Tekniska Data Spänning: 12/24 volt Strömförbrukning: 4 A (hälften vid 24 volt) då kompressorn går. Medelförbrukning: 0,7 A (hälften vid 24 volt) vid +6°C i boxen och 22°C omgivningstemperatur. Kompressor: Danfoss BD35F Köldmedium:...
- Seite 25 Elschema BI55 Luftkyld Vattenkyld SP 000933 000934 Tekniska Data Spänning: 12/24 volt Strömförbrukning: 4 A (hälften vid 24 volt) då kompressrn går. Medelförbrukning: 12 V: 0,7A (hälften vid 24 volt) vid +6°C i boxen och 22°C omgivningstemperatur. Kompressor: Danfoss BD35F Köldmedium: R 134a (Fyllnadsmängd enligt etikett på...
- Seite 26 Bordgenomföringen är gjord i avzinkningshärdad och saltvattenbeständig mässing. Kondensorröret som är av Cu/Ni, liksom silvret i lödningarna offeranoden på Isotherm SP ska kontrolleras regelbundet och byts ut då mer än hälften av materialet är förbrukat. Om den angrips snabbt och inte räcker mer än en eller två säsonger, skall...
- Seite 27 Montering Planera först installationen! Bordgenomföringen monteras i skrovet i stället för den befi ntliga genomföringen för avloppet från vasken i pentryt. Hålet i skrovet skall vara ø 60 mm. När den befi ntliga genomföringen skall ersättas tas den gamla bort genom att en träplugg trycks in i genomföringen från utsidan, så...
- Seite 28 Underhåll vågrätt läge för att under segling tåla lutningar i alla Isotherm har ett helt hermetiskt slutet kylsystem med riktningar. Kompressordelen skall vara väl fastsatt och lödda ledningar och förslutningar och är underhållsfritt förankrad i underlaget i den rostfria bottenplattans...
- Seite 29 Kopplinsschema Magnum kompressorenhet Svart Röd Brun Röd Svart Blå Brun Blå Svart Temp. sensor Extra: Till-från brytare Röd 001112 2008-02-25/LLG...
