Pure-12A 12" Top-Kabinett-Breitbandlautsprecher
Zurück

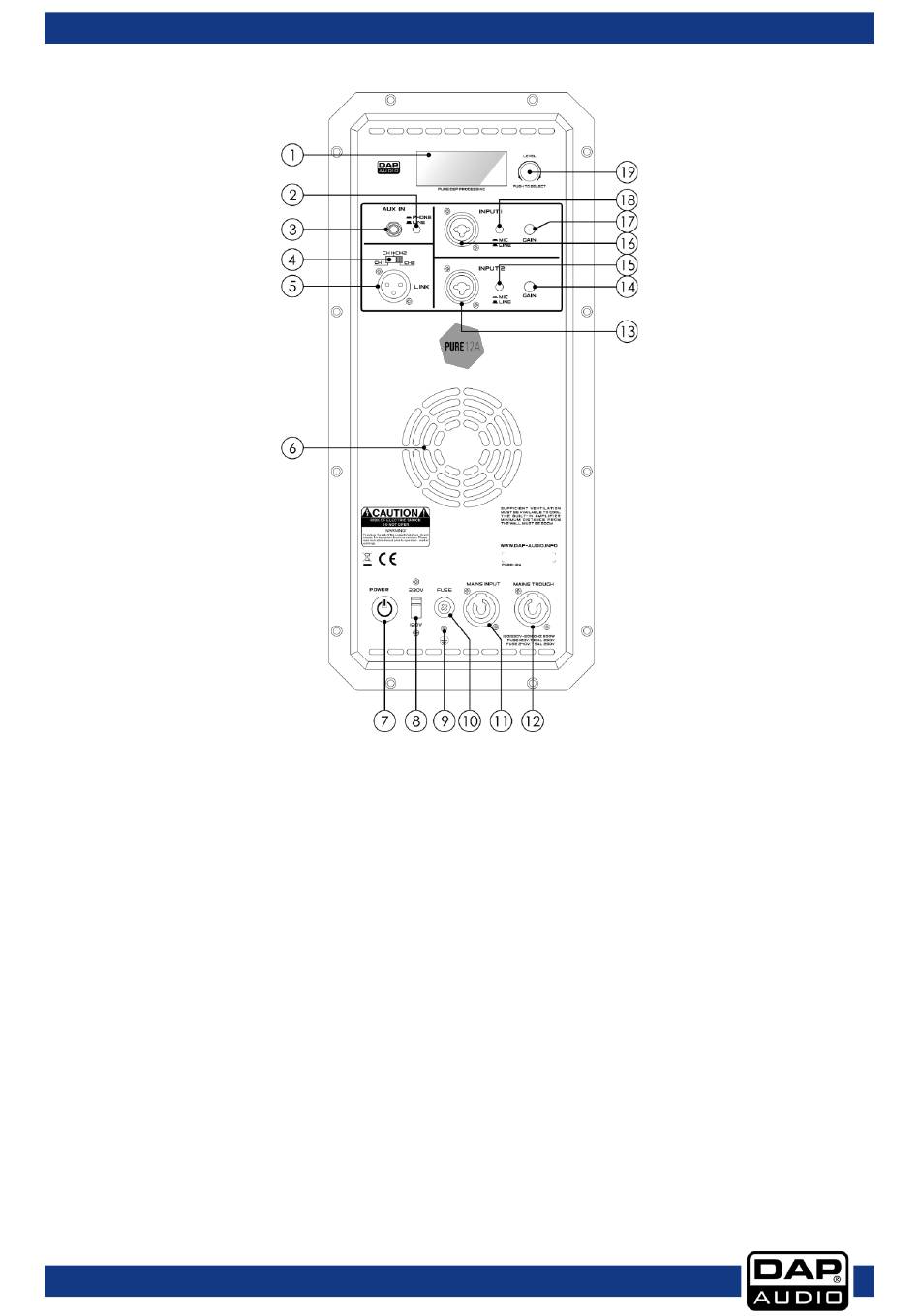

01) LCD-Display
02) Empfindlichkeits-Auswahlschalter, AUX-Eingang
Drücken Sie diese Taste, um die Empfindlichkeit für den AUX-Eingang auszuwählen. Sie haben die
Wahl zwischen Kopfhörern und einem Line-Level-Gerät.
03) 3,5 mm AUX-Klinkeneingang
Zum Anschließen von Kopfhörern oder eines Line-Level-Geräts.
04) Kanalauswahlschalter
Schieben Sie den Schalter auf eine der 3 Link-Optionen:
●
CH1: Der Pure-12A sendet das Signal von Eingang 1 an den angeschlossenen Lautsprecher.
●
CH2: Der Pure-12A sendet das Signal von Eingang 2 an den angeschlossenen Lautsprecher.
●
CH1+CH2: Der Pure-12A sendet das Signal von Eingang 1 +2 an den angeschlossenen
Lautsprecher.
05) 3-poliger XLR-Link-Anschluss
Zum Anschluss eines Lautsprechers.
06) Ventilator
07) Netzschalter (EIN/AUS)
08) Spannungsauswahlschalter
Wählen Sie mit dem Schalter die gewünschte Spannung aus: 120 V oder 230 V.
Gehen Sie sicher, dass die zur Verfügung stehende Netzspannung nicht höher als die mit dem
Schalter eingestellte Spannung ist.
09) Erde
10) Sicherung T5AL/250V
11) Pro Power Netzeingang, Blau
12) Pro Power Netzdurchgang, Grau
Bestellnummer: D3721
7
Abb. 02
