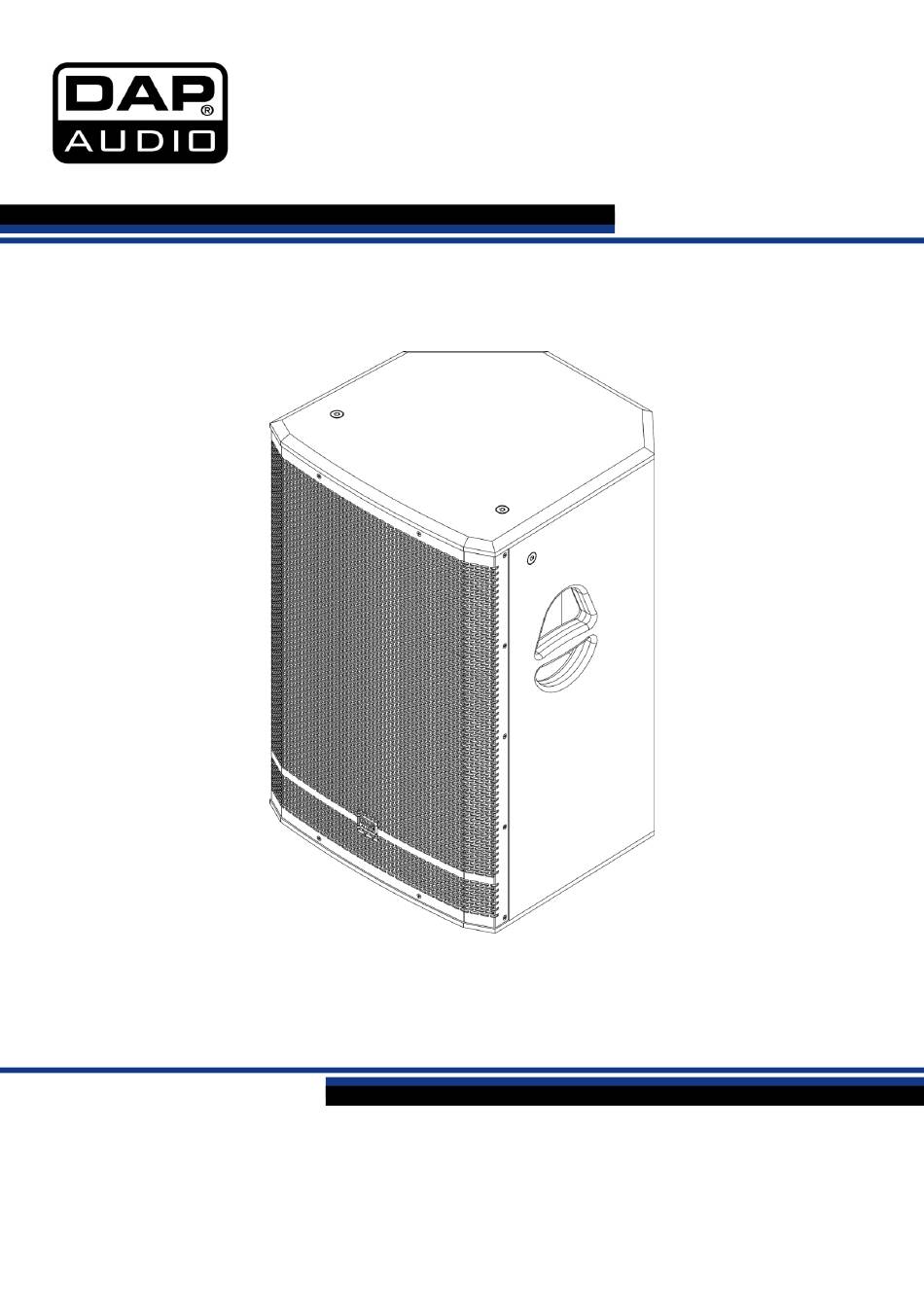

- Seite 1 HANDBUCH DEUTSCH Pure-15A 15” Top-Kabinett-Breitbandlautsprecher Bestellnummer: D3720 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Beschreibung des Produkts ............................. 6 Übersicht ..................................6 Zurück ....................................7 Installation ................................... 9 Einrichtung und Betrieb ..............................10 Verbindungsbeispiel 1 (2 x Pure-15A und 2 x Pure-18AS) ..................10 Verbindungsbeispiel 2 (2 x Pure-15A und 1 x Pure-18AS) ..................11 Bedienfeld ..................................12 Hauptmenü-Optionen ...............................12 1. Preset..................................13 2. -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● DAP Audio Pure-15A 15” Top-Kabinett- Breitbandlautsprecher ● Pro Power Netzkabel (1,5 m) ●... - Seite 4 Pure-15A 15” Top-Kabinett-Breitbandlautsprecher WICHTIG: Der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser Anleitung oder unbefugte Änderungen an diesem System entstehen. ● Trennen Sie das System immer vom Netz, wenn Sie es nicht benutzen oder wenn Sie es reinigen wollen! Fassen Sie das Netzkabel nur an der dafür vorgesehenen Grifffläche am Stecker an.
-
Seite 5: Bestimmungsgemäßer Gebrauch
Pure-15A 15” Top-Kabinett-Breitbandlautsprecher ● Verzerrungen verhindern! Alle mit dem Pure-15A verbundenen Komponenten müssen ausreichend Nennbelastbarkeit aufweisen. Wenn das nicht der Fall ist, laufen die Komponenten an ihren Belastbarkeitsgrenzen und es kommt es zu Verzerrungen. ● Reparaturen, Wartungen und elektrische Anschlüsse dürfen nur von qualifizierten Technikern durchgeführt bzw. -
Seite 6: Rückgabe
Pure-15A 15” Top-Kabinett-Breitbandlautsprecher Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 7: Beschreibung Des Produkts

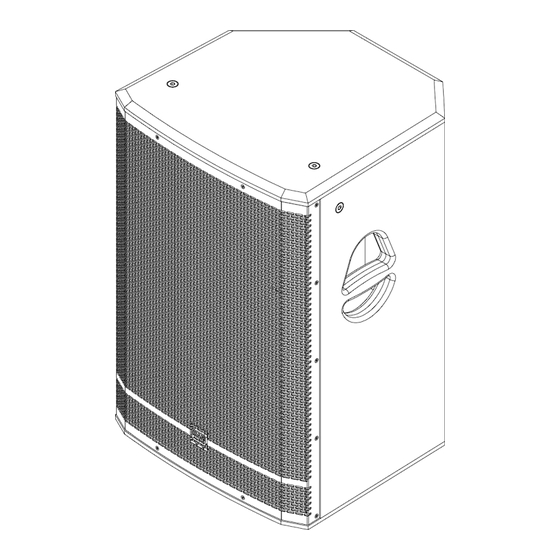

Beschreibung des Produkts Funktionen Der DAP Audio Pure-15A ist ein leichter 15” + 1” Kabinettlautsprecher mit Bi-Amping und DSP. Er ist sehr kompakt, leistungsstark und vielseitig und damit ideal für mobile Anwendungsbereiche und Live-Auftritte. Er besteht aus Birkensperrholz mit einer kratzfesten Lackierung, die dem rauen Leben auf Tour problemlos standhält. -
Seite 8: Zurück
04) Kanalauswahlschalter Schieben Sie den Schalter auf eine der 3 Link-Optionen: ● CH1: Der Pure-15A sendet das Signal von Eingang 1 an den angeschlossenen Lautsprecher. ● CH2: Der Pure-15A sendet das Signal von Eingang 2 an den angeschlossenen Lautsprecher. ●... - Seite 9 Pure-15A 15” Top-Kabinett-Breitbandlautsprecher Abb. 03 13) Kombianschluss: XLR, 3-polig/6,3 mm Klinke, EINGANG 2 Zum Anschließen eines Line-Level-Geräts oder Mikrofons. 14) Gainregler, EINGANG 2 Stellen Sie mit diesem Drehregler die Verstärkung für Eingang 2 ein. 15) Empfindlichkeits-Auswahlschalter, Eingang 2 Drücken Sie diese Taste, um die Empfindlichkeit für Eingang 2 auszuwählen. Sie haben die Wahl zwischen einem Mikrofon und einem Line-Level-Gerät.
-
Seite 10: Installation
Pure-15A 15” Top-Kabinett-Breitbandlautsprecher Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Pure-15A. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 11: Einrichtung Und Betrieb
Befolgen Sie die folgenden Schritte. 01) Verbinden Sie die Ausgänge an Ihrem Mischpult mit den Eingängen am Pure-18AS. 02) Schließen Sie die Link-Anschlüsse am Pure-18AS an die Eingänge am Pure-15A an. 03) Schalten Sie zuerst Ihr Mischpult und dann die Lautsprecher ein. -
Seite 12: Verbindungsbeispiel 2 (2 X Pure-15A Und 1 X Pure-18As)
Befolgen Sie die folgenden Schritte. 01) Verbinden Sie die Ausgänge an Ihrem Mischpult mit den Eingängen am Pure-18AS. 02) Schließen Sie die Link-Anschlüsse am Pure-18AS an die Eingänge am Pure-15A an. 03) Schalten Sie zuerst Ihr Mischpult und dann die Lautsprecher ein. -
Seite 13: Bedienfeld
Pure-15A 15” Top-Kabinett-Breitbandlautsprecher Bedienfeld Drücken und drehen Sie den Regler, um durch das Menü zu navigieren. Abb. 07 Display aus nach 60 Sekunden Wenn der Regler (19) 60 Sekunden lang nicht betätigt wird, wird das Display deaktiviert. Wenn Sie den Regler (19) drücken oder drehen, wird das Display wieder aktiviert. -
Seite 14: Preset
Pure-15A 15” Top-Kabinett-Breitbandlautsprecher 08) Drücken Sie den Regler (19), um Änderungen zu speichern. 1. Preset In diesem Menü können Sie das gewünschte Preset auswählen 01) Drehen Sie den Regler (19), um eins der 5 Presets auszuwählen: 02) Drücken Sie den Regler (19), um die Einstellung zu bestätigen. -
Seite 15: High Pass
Pure-15A 15” Top-Kabinett-Breitbandlautsprecher 5. High Pass In diesem Menü können Sie die Frequenz für den Hochpassfilter einstellen. 01) Drehen Sie den Regler (19), um eine der 6 Optionen auszuwählen: 02) Drücken Sie den Regler (19), um die Einstellung zu bestätigen. -
Seite 16: Front Led
Pure-15A 15” Top-Kabinett-Breitbandlautsprecher 9. Front LED In diesem Menü können Sie die Funktion der LED unter dem Gitter auswählen. 01) Drehen Sie den Regler (19), um eine der 3 Optionen auszuwählen: ● CLIP: Wenn ein empfangenes Signal zu stark ist, leuchtet die LED rot. -
Seite 17: Lock
Pure-15A 15” Top-Kabinett-Breitbandlautsprecher 13. Lock In diesem Menü können Sie die Sperre einstellen. 01) Drehen Sie den Regler (19), um eine der 2 Optionen auszuwählen: ● OFF: Die Menüsperre ist deaktiviert. ● ON: Wenn der Regler (16) 60 Sekunden lang nicht betätigt wird, wird das Display deaktiviert. -
Seite 18: Store
Pure-15A 15” Top-Kabinett-Breitbandlautsprecher 16. Store In diesem Menü können Sie die aktuellen Einstellungen des Geräts speichern. 01) Drehen Sie den Regler (19), um den gewünschten Speicherplatz auszuwählen. Es gibt 6 Speicherplätze. 02) Drücken Sie den Regler (19), um die Einstellung zu bestätigen. -
Seite 19: Reset
Pure-15A 15” Top-Kabinett-Breitbandlautsprecher 18. Reset In diesem Menü können Sie die Werkseinstellungen wiederherstellen. 01) Drehen Sie den Regler (19), um eine der 2 Optionen auszuwählen: ● NO: Zum Hauptmenü zurückkehren. ● YES: Wiederherstellen der Werkseinstellungen. 02) Drücken Sie den Regler (19), um die Einstellung zu bestätigen. -
Seite 20: Anschlusskabel
Pure-15A 15” Top-Kabinett-Breitbandlautsprecher Anschlusskabel Gehen Sie mit Ihren Kabeln vorsichtig um. Halten Sie sie an den Verbindungsteilen und vermeiden Sie Knoten und Verdrehungen, wenn Sie die Kabel einrollen. Dadurch wird Ihre Lebensdauer verlängert und ihre Funktionstüchtigkeit verbessert. Überprüfen Sie den Zustand Ihrer Kabel in regelmäßigen Abständen. -
Seite 21: Wartung
Pure-15A 15” Top-Kabinett-Breitbandlautsprecher Wartung Der Pure-15A ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie das Gerät niemals in eine Flüssigkeit. Verwenden Sie keinen Alkohol oder Lösungsmittel. -
Seite 22: Technische Daten
Pure-15A 15” Top-Kabinett-Breitbandlautsprecher Technische Daten Modell: Pure-15A 15” Top-Kabinett-Breitbandlautsprecher System: Aktiver 2-Wege-Breitbandlautsprecher Stromversorgung: 120/230 V AC, 50/60 Hz Leistungsaufnahme: Max. 600 W Endstufenleistung: 600 W Dauerleistung, Bi-AMP (Klasse D - 500 W LF, 100 W HF), 1200 W Spitze Lautsprecher: 15”... -
Seite 23: Notizen
Pure-15A 15” Top-Kabinett-Breitbandlautsprecher Notizen Bestellnummer: D3720... - Seite 24 Pure-15A 15” Top-Kabinett-Breitbandlautsprecher Bestellnummer: D3720...
- Seite 25 ©2019 DAP Audio...
