- Seite 1 HANDBUCH DEUTSCH PSS-110 MKIII Bestellnummer: D2611 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
PSS-110 MKIII Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Netzanschlüsse ................................4 Rückgabe ..................................5 Reklamationen ................................5 Beschreibung des Produkts ............................. 6 Übersicht ..................................7 Rückseite ..................................8 Oberseite ..................................9 Mikrofon ..................................12 Installation ..................................12 Einlegen/Austauschen der Mikrofonbatterie ......................13... -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● DAP Audio PSS-110 MKIII ● 2 x Antennen ● 1 x Mikrofon ●... - Seite 4 PSS-110 MKIII Bitte beachten Sie, dass wir für Schäden, die durch manuelle Änderungen am System entstehen, keine Haftung übernehmen. Dieses System enthält keine Teile, die vom Benutzer gewartet werden können. Lassen Sie Wartungsarbeiten nur von qualifizierten Technikern durchführen. WICHTIG: Der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser Anleitung oder unbefugte Änderungen an diesem System entstehen.
-
Seite 5: Bestimmungsgemäßer Gebrauch
PSS-110 MKIII ● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Produkt sorgfältig (am besten in der Originalpackung) und geben Sie es an Ihren DAP-Audio-Händler zurück. ● Wenn der Verstärker Teil eines Audiosystems ist, muss die Ausgangsleistung 50%–100% höher als die Nennleistung der Lautsprecher sein. -
Seite 6: Rückgabe
PSS-110 MKIII Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA Stift BRAUN GELB/KUPFER PHASE BLAU SCHWARZ SILBER NULL GELB-GRÜN GRÜN GRÜN ERDE Stellen Sie sicher, dass das Gerät immer ordnungsgemäß geerdet ist! Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und... -
Seite 7: Beschreibung Des Produkts
Beschreibung des Produkts Funktionen Das DAP Audio PSS-110 MKIII ist das neueste Modell der PSS Serie und präsentiert sich in einem vollständig neuen Design mit einem leichten ABS-Gehäuse. Es handelt sich dabei um ein tragbares PA-System mit einem internen Akku. Wenn das System im Netzbetrieb läuft, wird der Akku automatisch geladen. Das integrierte Ladegerät ist mit einem Schutzschaltkreis gegen Überlastung und einer Ladestandsanzeige... -
Seite 8: Übersicht

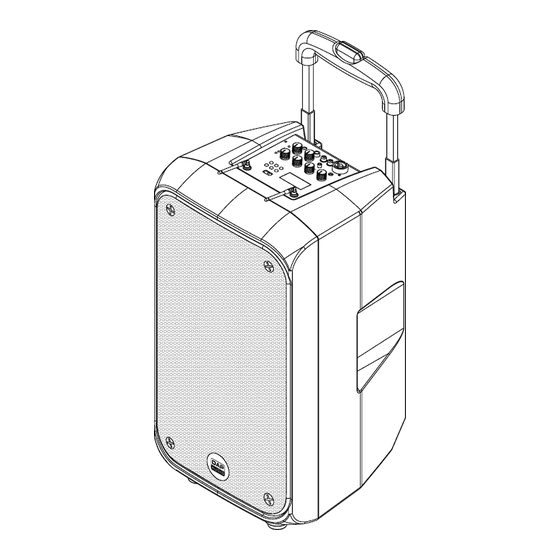

PSS-110 MKIII Übersicht Abb. 01 01) Griff 02) Antenne 03) Hochtöner 04) Tieftöner Bestellnummer: D2611... -
Seite 9: Rückseite
PSS-110 MKIII Rückseite Abb. 02 05) UP-Taste 06) SET-Taste 07) DOWN-Taste 08) Modul-Auswurftaste 09) LCD-Display Receiver 10) Mikrofonring 11) Mikrofonhalterung 12) Netzschalter (EIN/AUS) ● ON: Einschalten ● OFF: Ausschalten ● RECHARGE: Stellen Sie den Schalter auf diese Position, wenn Sie den internen Akku laden. -
Seite 10: Oberseite
PSS-110 MKIII Oberseite Abb. 03 14) LCD-Display 15) Antennenanschluss 16) Play/Pause-Taste 17) Zurück-Taste Drücken Sie diese Taste, um zum vorherigen Track zu springen. Halten Sie die Taste gedrückt, um die Lautstärke zu verringern. 18) USB-A-Eingang Zum Anschließen eines USB-Flash-Speichergeräts mit Musikdateien (mp3). - Seite 11 PSS-110 MKIII Abb. 04 24) CH2-Lautstärkeregler Drehregler zum Anpassen der Lautstärke von CH2. 25) CH1-Lautstärkeregler Drehregler zum Anpassen der Lautstärke von CH1. 26) CH1 Line/Mic-Taste Zur Auswahl der Eingangsquelle von Kanal 1 (Line/Mic). 27) XLR/Klinken-Kombi-Mikrofoneingang Dieser kombinierte Eingang kann zum Anschließen von Geräten verwendet werden, die Mono- Signale ausgeben (z.
- Seite 12 PSS-110 MKIII Bestellnummer: D2611...
-
Seite 13: Mikrofon
44) Batteriefach Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem PSS-110 MKIII. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Trennen Sie das System immer vom Netz, bevor Sie es reinigen oder warten. -
Seite 14: Einlegen/Austauschen Der Mikrofonbatterie
PSS-110 MKIII Einlegen/Austauschen der Mikrofonbatterie Abb. 06 Abb. 07 01) Drehen Sie die Batterieabdeckung im Uhrzeigersinn, um sie zu lösen. Entfernen Sie sie (Abb. 06). 02) Ziehen Sie den Haltestift nach oben und gleichzeitig das Batteriefach nach unten, um Zugriff zum Batteriefach zu bekommen (Abb. -
Seite 15: Setup Und Betrieb
PSS-110 MKIII Setup und Betrieb Versichern Sie sich immer, dass das Gerät für die örtliche Netzspannung geeignet ist (siehe Technische Daten), bevor Sie es an das Stromnetz anschließen. Die Angaben zur Stromversorgung sind auf der Rückseite der Anlage abgedruckt. Ein für 115V ausgelegtes Gerät darf nicht an eine Netzspannung von 230V angeschlossen werden und umgekehrt. - Seite 16 PSS-110 MKIII 06) Halten Sie den IR-Sensor (41) des Mikrofons nahe an das Display (09), um den Lautsprecher mit dem Mikrofon zu koppeln (Abb. 11). Abb. 10 Abb. 11 07) Nachdem Sie das Mikrofon gekoppelt haben, wird Folgendes auf dem Display (09) angezeigt: 08) Bringen Sie die Batterieabdeckung wieder an und drehen Sie sie gegen den Uhrzeigersinn fest.
-
Seite 17: Frequenzgang
PSS-110 MKIII Hinweis: Wenn die Rauschsperrenschwelle zu hoch ist, wird der Sendebereich eingeschränkt. Stellen Sie die Rauschsperrenschwelle daher immer so niedrig wie möglich ein. 13) Drücken Sie erneut die SET-Taste (06). 14) Sie können nun ins Mikrofon sprechen. 15) Wiederholen Sie die Schritte 3-14, um einen anderen Kanal auszuwählen. -
Seite 18: Betrieb Des Usb-Players
PSS-110 MKIII Betrieb des USB-Players Abb. 12 01) Halten Sie die Power/Stop-Taste (22) 2 Sekunden lang gedrückt, um den USB-Player einzuschalten. 02) Schließen Sie ein USB-Speichergerät an den USB-Port (18) an. 03) Das Gerät sucht nun nach Musikdateien (mp3), die es unterstützt. - Seite 19 PSS-110 MKIII 03) Sprechen Sie in das Mikrofon. 04) Drücken Sie die -Taste (22), um die Aufnahme anzuhalten. 05) Die Aufnahme wird auf dem angeschlossenen USB-Speichergerät gespeichert. Bestellnummer: D2611...
-
Seite 20: Verbindungsbeispiel
PSS-110 MKIII Verbindungsbeispiel Bestellnummer: D2611... - Seite 21 PSS-110 MKIII Abb. 13 Bestellnummer: D2611...
-
Seite 22: Anschlusskabel
PSS-110 MKIII Anschlusskabel Gehen Sie mit Ihren Kabeln vorsichtig um. Halten Sie sie an den Verbindungsteilen und vermeiden Sie Knoten und Verdrehungen, wenn Sie die Kabel einrollen. Dadurch wird Ihre Lebensdauer verlängert und ihre Funktionstüchtigkeit verbessert. Überprüfen Sie den Zustand Ihrer Kabel in regelmäßigen Abständen. Viele Probleme (mangelhafte Kontakte, Brummschleifen, Entladungen, etc.) treten nur auf, weil ungeeignete oder defekte Kabel... -
Seite 23: Wartung
PSS-110 MKIII Wartung Das PSS-110 MKIII von DAP Audio ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie das Gerät niemals in eine Flüssigkeit. Verwenden Sie keinen Alkohol oder Lösungsmittel. -
Seite 24: Technische Daten
PSS-110 MKIII Technische Daten Stromversorgung: 220-240 V AC, 50/60 Hz Akku: 22,2V(Lithiumakku) Systemtyp: Belüfteter, aktiver 2-Wege-Lautsprecher Tieftöner: 10"-Woofer, 1,5"-Schwingspule Treiber des Tieftöners: 1" Ferrit-Treiber, 1"-Schwingspule Hornbereich: 90ºH x 45ºV Frequenzgang (-6dB): 65Hz-20kHz Übergangsfrequenz: 5kHz Max. SPL: 117dB Max Endstufen-Leistung: RMS: 200W (AC) (LF-Klasse D 135W& HF-Klasse D 65W) Equalizer-Steuerung: Bass: ±10dB (@100Hz);... - Seite 25 PSS-110 MKIII Website: www.Dap-audio.info E-Mail: service@highlite.com Bestellnummer: D2611...
- Seite 26 PSS-110 MKIII Bestellnummer: D2611...
-
Seite 27: Notizen
PSS-110 MKIII Notizen Bestellnummer: D2611... - Seite 28 PSS-110 MKIII Bestellnummer: D2611...
