fadini BARRI 88 Montageanleitung Seite 8

BARRI 88

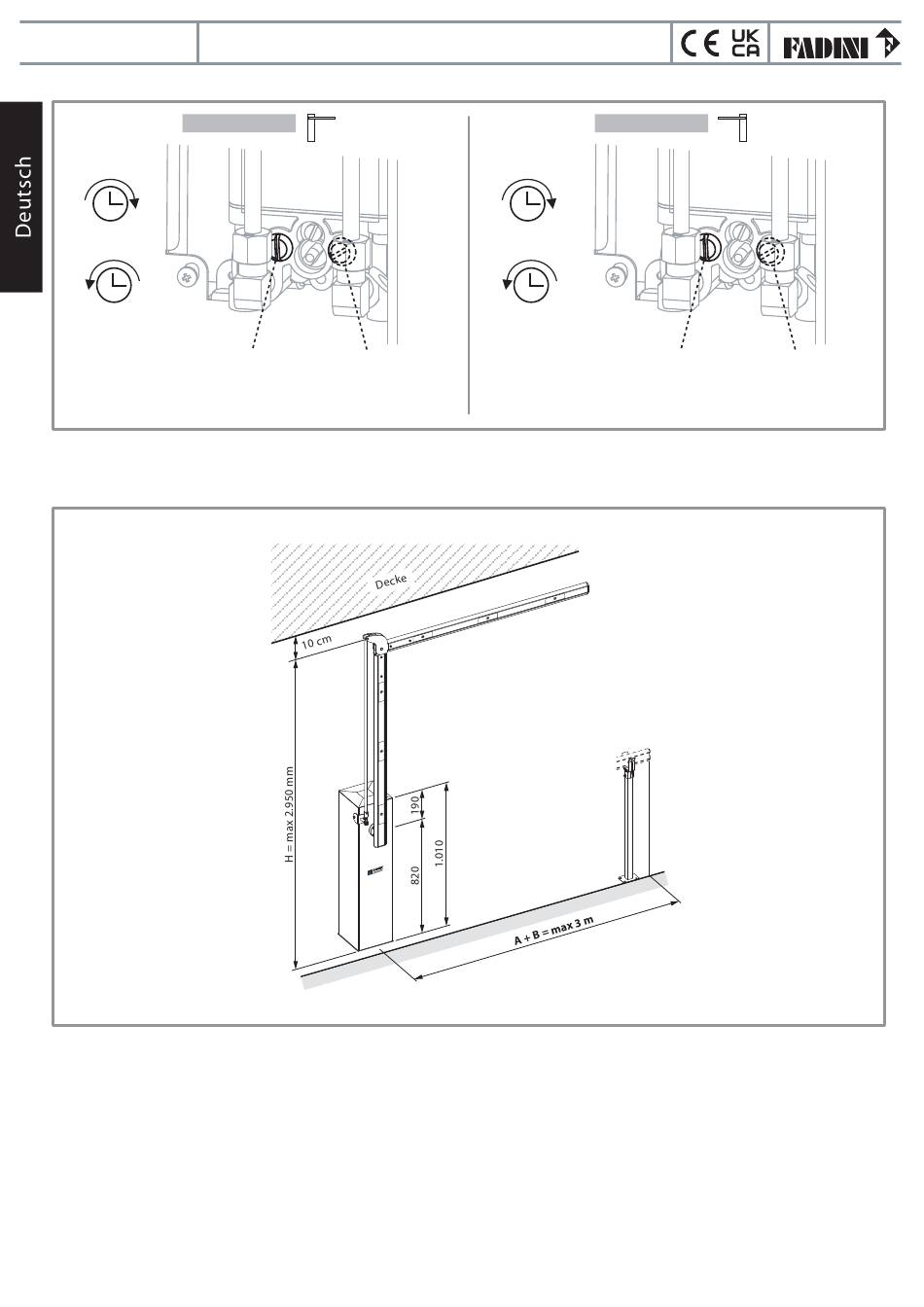

HÖCHSTDRUCKVENTILE EINSTELLUNG
LINKE BARRI 88
+ Schubkraft
- Schubkraft
(grüner Regler)
KRAFTEINSTELLUNG
BEIM ÖFFNEN
GELENKBAUM (OPTIONAL) MONTAGE
Abhängig von den Installationsanforderungen kann ein Gelenk gemäß den Anweisungen in Abb. 13 am Barri 88 angebracht werden.
Ölhydraulische Strassenschranke mit 4 m
Schrankenbaum
(roter Regler)
KRAFTEINSTELLUNG
BEIM SCHLIEßEN
Scharnier
Baum A = max 2 m
RECHTE BARRI 88
+ Schubkraft
- Schubkraft
Baum B = max 1 m
8
(grüner Regler) (roter Regler)
KRAFTEINSTELLUNG KRAFTEINSTELLUNG
BEIM SCHLIEßEN BEIM ÖFFNEN
Abb. 12
Abb. 13
