BARRI 88

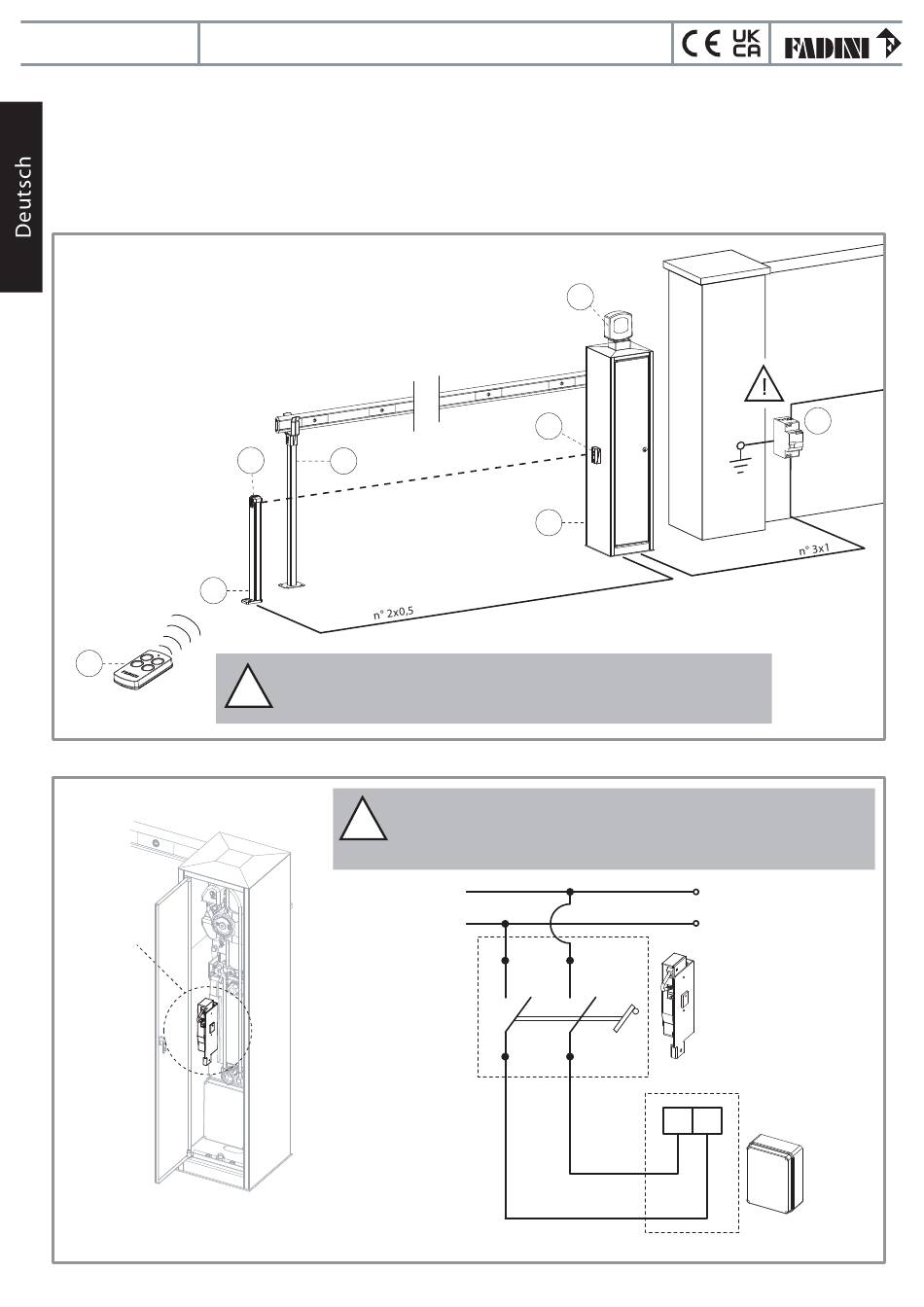

HAUPTBESTANDTEILE DER ELEKTROANLAGE
WICHTIG: Alle elektrischen Anschlüsse und Kabelverlegungen müssen fachgerecht unter Beachtung der allgemeingültigen
Installationsnormen und gemäß den geltenden Sicherheitsvorschriften (Maschinenrichtlinie 2006/42/CE) von technisch qualifiziertem
Fachpersonal vorgenommen werden. Führen Sie eine aufmerksame Gefahrenanalyse durch und ergreifen Sie im Sinne der NORMEN
EN 12445 und EN 12453 die entsprechenden Sicherheitsvorkehrungen beim Ausfüllen der Technischen Unterlagen. Für
Stromversorgung, Elektromotor und Blinkleuchte verwenden Sie Stromkabel mit 1 mm² Querschnitt für Entfernungen bis 50 m.
Bei mehr als 50 m Entfernung muss der Kabelquerschnitt entsprechend der allgemeinen Installationsnormen angepasst werden.
Für alle außerhalb des Schaltkastens angeschlossenen Zubehörteile können Stromkabel mit 0,5 mm² Querschnitt verwendet
werden.
1. 230 V - 50 Hz Differential-Überlastschalter 0,03 A
(nicht im Lieferumfang enthalten). Bei mehr als 100 m Kabelquerschnitt 2,5 mm².
2. Blinkleuchte
3. Lichtempfänger
4. Ölhydraulische Schranke Barri 88 mit e-Steuerung und Einsteck-Empfänger
5. Feste Gabelstütze
6. Lichtsender
7. Standsäule für Lichtschranke
8. Handsender
7
8
SPANNUNGSTRENNSCHALTER (OPTIONAL)
OPTIONAL
Ölhydraulische Strassenschranke mit 4 m
Schrankenbaum
6
5
Allgemeiner Aufbau: es liegt in der Verantwortung des Installateurs, die
!
Verbindungsrohre ordnungsgemäß zu legen.
Wichtig: Die gesamte Anlage muss korrekt geerdet werden.
Der Spannungstrennschalter befindet sich zwischen dem Stützarm der
Steuerung und der Tür. Wenn die Tür geöffnet wird, wird die 230 V - 50 Hz
!
Spannung automatisch abgeschaltet, wodurch die Sicherheit der Anlage
gewährleistet wird. Es wird empfohlen, alle Erdungskabel in ihrem Sitz zu
verbinden.
2
3
4
6
230 V
50 Hz
1
Abb. 8
230 V
50 Hz
SPANNUNGS-
TRENNSCHALTER
(OPTIONAL)
16 17
ELPRO 88
Abb. 9
