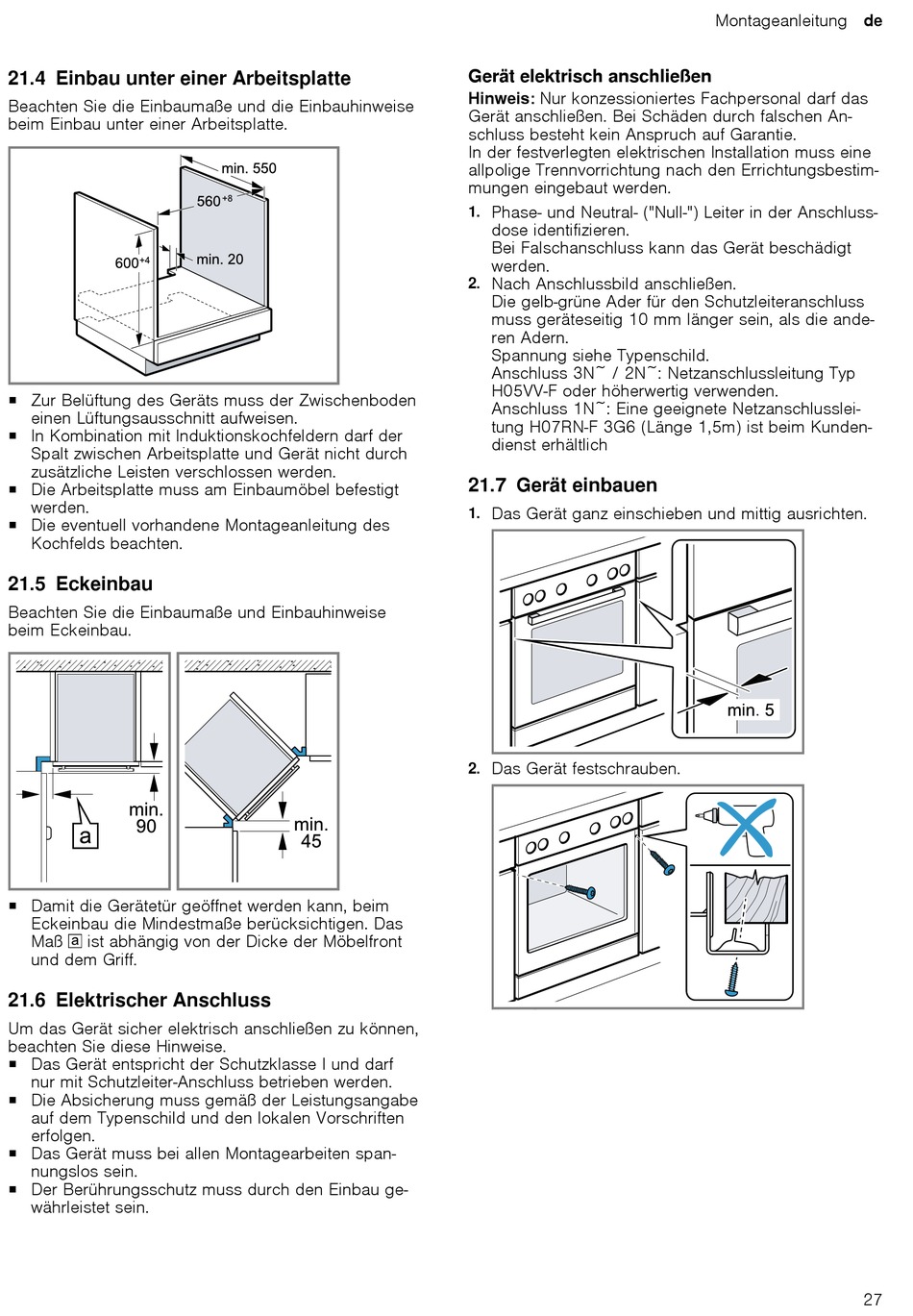

21.4 Einbau unter einer Arbeitsplatte
Beachten Sie die Einbaumaße und die Einbauhinweise
beim Einbau unter einer Arbeitsplatte.
¡ Zur Belüftung des Geräts muss der Zwischenboden
einen Lüftungsausschnitt aufweisen.
¡ In Kombination mit Induktionskochfeldern darf der
Spalt zwischen Arbeitsplatte und Gerät nicht durch
zusätzliche Leisten verschlossen werden.
¡ Die Arbeitsplatte muss am Einbaumöbel befestigt
werden.
¡ Die eventuell vorhandene Montageanleitung des
Kochfelds beachten.
21.5 Eckeinbau
Beachten Sie die Einbaumaße und Einbauhinweise
beim Eckeinbau.
¡ Damit die Gerätetür geöffnet werden kann, beim
Eckeinbau die Mindestmaße berücksichtigen. Das
Maß
ist abhängig von der Dicke der Möbelfront
und dem Griff.
21.6 Elektrischer Anschluss
Um das Gerät sicher elektrisch anschließen zu können,
beachten Sie diese Hinweise.
¡ Das Gerät entspricht der Schutzklasse I und darf
nur mit Schutzleiter-Anschluss betrieben werden.
¡ Die Absicherung muss gemäß der Leistungsangabe
auf dem Typenschild und den lokalen Vorschriften
erfolgen.
¡ Das Gerät muss bei allen Montagearbeiten span-
nungslos sein.
¡ Der Berührungsschutz muss durch den Einbau ge-
währleistet sein.
Gerät elektrisch anschließen
Hinweis: Nur konzessioniertes Fachpersonal darf das
Gerät anschließen. Bei Schäden durch falschen An-
schluss besteht kein Anspruch auf Garantie.
In der festverlegten elektrischen Installation muss eine
allpolige Trennvorrichtung nach den Errichtungsbestim-
mungen eingebaut werden.
Phase- und Neutral- ("Null-") Leiter in der Anschluss-
1.
dose identifizieren.
Bei Falschanschluss kann das Gerät beschädigt
werden.
Nach Anschlussbild anschließen.
2.
Die gelb-grüne Ader für den Schutzleiteranschluss
muss geräteseitig 10 mm länger sein, als die ande-
ren Adern.
Spannung siehe Typenschild.
Anschluss 3N~ / 2N~: Netzanschlussleitung Typ
H05VV-F oder höherwertig verwenden.
Anschluss 1N~: Eine geeignete Netzanschlusslei-
tung H07RN-F 3G6 (Länge 1,5m) ist beim Kunden-
dienst erhältlich
21.7 Gerät einbauen
Das Gerät ganz einschieben und mittig ausrichten.
1.
Das Gerät festschrauben.
2.
Montageanleitung de
27
