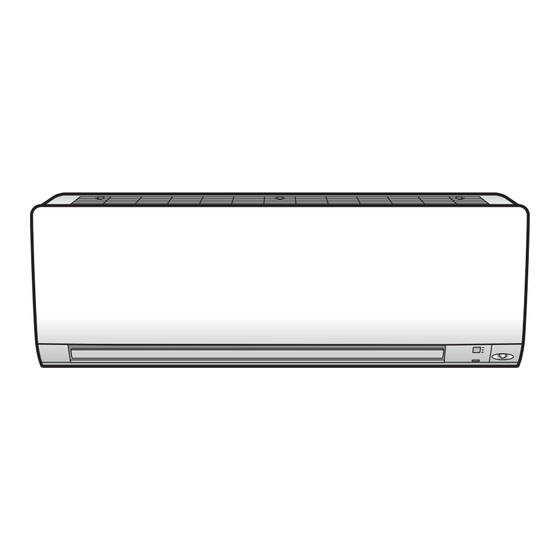

DAIKIN ROOM AIR CONDITIONER MODELLE ATXS20K2V1B Bedienungsanleitung ATXS25K2V1B ATXS20K3V1B ATXS25K3V1B English Deutsch Français Nederlands Español Italiano Portugues Pyccкий...
Merkmal Für Ihren Komfort und zum Energiesparen INTELLIGENTES AUGE Der Sensor des INTELLIGENTES AUGE erkennt menschliche Bewegungen in einem Raum. Wenn sich für länger als 20 Minuten niemand im Raum aufhält, wechselt das System automatisch in den Energiesparbetrieb. ►Seite 15 WOCHENTIMER Bis zu 4 Timereinstellungen können für jeden Wochentag gemäß...
Inhalt ■ Vor dem Betrieb sorgfältig lesen ......3 Sicherheitshinweise ....... 5 Teilebezeichnung ..... 9 Vorbereitungen vor dem Betrieb ■ Betrieb AUTO · ENTFEUCHTEN · KÜHLEN · ....11 HEIZEN · LÜFTER Einstellen der Luftstromrichtung ........ 13 und -rate ... 15 KOMFORT-LUFTSTROM-Betrieb Betrieb mit INTELLIGENTEM ........
Sicherheitshinweise • Bewahren Sie dieses Handbuch für den Bediener gut zugänglich auf. • Lesen Sie die Sicherheitshinweise in diesem Handbuch sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. • Die hier beschriebenen Warnhinweise sind mit WARNUNG und ACHTUNG gekennzeichnet. Sie enthalten wichtige Informationen bezüglich der Sicherheit.
Seite 5
VORSICHT • Stellen Sie keine Gegenstände, die feuchtigkeitsempfindlich sind, direkt unter das Innen- oder Außengerät. Unter bestimmten Umständen kann Kondensation am Hauptgerät oder den Kältemittelleitungen, Luftfilterschmutz oder Abflussverstopfung Tropfwasser verursachen, was zu Verschmutzung oder Ausfall des betreffenden Objekts führen kann. •...
Teilebezeichnung Lufteinlass Sensor des Innengerät INTELLIGENTES AUGE • Er erkennt menschliche Bewegungen im Raum und schaltet automatisch zwischen normalem Betrieb Frontblende und Energiesparbetrieb um. ►Seite 15 Luftauslass Raumtemperaturfühler • Er erkennt die Lufttemperatur Typenschild rund um das Gerät. Lamellen (vertikale Flügel) •...
■ Öffnen der Frontblende Luftfilter Photokatalytischer Titanium Apatit Luftreinigungsfilter Außengerät • Das Aussehen des Außengeräts variiert modellabhängig. Lufteinlass Außentemperaturfühl (Rückseite und Seite) er (Rückseite) Ablaufschlauch Erdungsklemme • Befindet sich an der Innenseite dieser Abdeckung. Luftauslass Typenschild Kältemittelleitungen und Kabel zwischen den Geräten...
Teilebezeichnung Fernbedienung Signalsender Empfänger Anzeige (LCD) • Zeigt die aktuellen Einstellungen an. • Um die Fernbedienung zu (In dieser Abbildung wird jeder verwenden, zeigen Sie mit dem Bereich zur Erläuterung mit aktiven Sender auf das Innengerät. Falls die Anzeigen dargestellt.) Signalübertragung zwischen dem Gerät und der Fernbedienung durch irgendwelche Gegenstände wie etwa...
Seite 9
■ Öffnen der Frontblende MODUS-Wahltaste • Dient zur Auswahl der Betriebsart.(AUTO/ ENTFEUCHTEN/KÜHLEN/ HEIZEN/LÜFTER) ►Seite 11 ECONO-Taste • ECONO-Betrieb. ►Seite 20 SWING-Taste • Dient zur Einstellung der Luftstromrichtung. ►Seite 13 QUIET-Taste • GERÄUSCHARMER BETRIEB DES AUSSENGERÄTS. INTELLIGENT EYE- ►Seite 19 Taste •...
Vorbereitungen vor dem Betrieb ■ Einlegen der Batterien korrekt Schieben Sie die Frontblende, um Sie zu positionieren! entfernen. Legen Sie zwei Alkali-Trockenbatterien des Typs AAA.LR03 ein. Bringen Sie die Frontblende wieder an. Fernbedienung ■ Befestigen des Fernbedienungshalters an der Wand Wählen Sie einen Ort, von dem aus die Signale das Gerät erreichen.
■ Einschalten des Leistungsschalters • Nach dem Einschalten öffnen und schließen die Klappen des Innengeräts einmal, um die Referenzposition einzunehmen. ■ Einstellen der Uhr Drücken Sie • " " wird an der LCD-Anzeige angezeigt. • " " und " " blinken. Drücken Sie , um den aktuellen Wochentag einzustellen.
AUTO · ENTFEUCHTEN · KÜHLEN · HEIZEN · LÜFTER Die Klimaanlage wird in der von Ihnen gewählten Betriebsart betrieben. Bei der nächsten Inbetriebnahme wird die Klimaanlage in derselben Betriebsart betrieben. ■ So starten Sie den Betrieb Drücken Sie und wählen Sie eine Betriebsart aus.
■ So ändern Sie die Temperatureinstellung Drücken Sie • Die an der LCD-Anzeige angezeigten Elemente ändern sich bei Betätigung einer dieser Tasten. KÜHLEN HEIZEN AUTO ENTFEUCHTEN oder LÜFTER 18-32°C 10-30°C 18-30°C Die Temperatureinstellung Drücken Sie , um die Temperatur zu erhöhen, und ist nicht variabel.
Einstellen der Luftstromrichtung und -rate Sie können die Luftstromrichtung anpassen, um Ihren Komfort zu steigern. ■ So starten Sie das automatische Schwenken Luftstromrichtung auf- und abwärts Drücken Sie • " " wird an der LCD-Anzeige angezeigt. • Die Klappe (horizontaler Flügel) beginnt zu schwenken. ■...
Seite 15
■ So passen Sie die Luftstromrate an Drücken Sie • Mit jeder Betätigung von wechselt die Luftstromrateneinstellung in der vorgegebenen Reihenfolge. Auto Innengerät Niedrig Mittel niedrig geräuscharm Hoch Mittel hoch Mittel • Wenn die Luftstromrate auf " " eingestellt ist, beginnt der geräuscharme Betrieb des Innengeräts, und die vom Gerät abgegebenen Geräusche werden leiser.
KOMFORT-LUFTSTROM- Betrieb Der Luftstrom ist im KÜHLBETRIEB nach oben und im HEIZBETRIEB nach unten gerichtet, was einen angenehmen Luftstrom erzeugt, der nicht direkt auf Personen gerichtet ist. ■ So starten Sie den Modus KOMFORT LUFTSTROM Drücken Sie • " " wird an der LCD-Anzeige angezeigt. •...
Betrieb mit INTELLIGENTEM AUGE "INTELLIGENTES AUGE" ist der Infrarot-Sensor, der menschliche Bewegungen erkennt. Wenn sich über 20 Minuten und länger keine Personen im Raum befinden, wechselt das Gerät automatisch in den Energiesparbetrieb. ■ So starten Sie den Modus INTELLIGENTES AUGE Drücken Sie •...
Seite 18
Betrieb mit INTELLIGENTEM AUGE [Beispiel] Wenn sich Personen im Wenn sich keine Personen Es sind wieder Personen im Raum befinden im Raum befinden Raum ■ ■ ■ Normaler Betrieb Zurück zum normalen Betrieb. Nach 20 Minuten Beginn • Die Klimaanlage befindet sich im •...
HOCHLEISTUNGSBETRIEB Der Modus HOCHLEISTUNG maximiert den Kühl- bzw. Heizeffekt in jeder beliebigen Betriebsart schnell. Sie erreichen Sie die maximale Leistung. ■ So starten Sie den HOCHLEISTUNGSBETRIEB Drücken Sie während des Betriebs • Der HOCHLEISTUNGSBETRIEB endet in 20 Minuten. Dann wird das System automatisch wieder mit den vorherigen Einstellungen betrieben, die vor dem HOCHLEISTUNGSBETRIEB aktiv waren.
GERÄUSCHARMER BETRIEB DES AUSSENGERÄTS Der GERÄUSCHARME BETRIEB DES AUSSENGERÄTS senkt den Schallpegel des Außengeräts durch Änderung der Frequenz und der Lüftergeschwindigkeit des Außengeräts. Diese Funktion ist angenehm während der Nacht. ■ So starten Sie den GERÄUSCHARMEN BETRIEB DES AUSSENGERÄTS Drücken Sie •...
ECONO-Betrieb Der ECONO-Betrieb ist eine Funktion, die einen effizienten Betrieb durch Einschränkung des maximalen Stromverbrauchswerts ermöglicht. Diese Funktion ist nützlich, wenn gewährleistet werden soll, dass kein Schutzschalter auslöst, wenn das Produkt gemeinsam mit anderen Geräten betrieben wird. ■ So starten Sie den ECONO-Betrieb Drücken Sie •...
AUS-TIMER-Betrieb Die Timerfunktionen sind nützlich für die automatische Ein- bzw. Ausschaltung der Klimaanlage am Abend oder am Morgen. Sie können auch den AUS-TIMER und den EIN-TIMER in Kombination verwenden. ■ So verwenden Sie den AUS-TIMER • Überprüfen Sie, dass die Uhr richtig eingestellt ist. Falls die Uhr nicht richtig eingestellt ist, stellen Sie die aktuelle Zeit ein.
EIN-TIMER-Betrieb ■ So verwenden Sie den EIN-TIMER • Überprüfen Sie, dass die Uhr richtig eingestellt ist. Falls die Uhr nicht richtig eingestellt ist, stellen Sie die aktuelle Zeit ein. ►Seite 10 Drücken Sie • " " wird an der LCD-Anzeige angezeigt. •...
WOCHENTIMER-Betrieb Bis zu 4 Timereinstellungen können für jeden Wochentag gespeichert werden. Ein bequemer Betrieb des Systems ist möglich, wenn der WOCHENTIMER gemäß den Lebensgewohnheiten Ihrer Familie eingestellt ist. ■ Beispiel für die Einstellung des WOCHENTIMERS Beispiel: Für die Werktage von Montag bis Freitag werden dieselben Timereinstellungen vorgenommen, während am Wochenende unterschiedliche Timereinstellungen gelten.
■ So verwenden Sie den WOCHENTIMER Einstellungsmodus • Stellen Sie sicher, dass der Wochentag und die Uhrzeit eingestellt sind. Falls der Wochentag und die Uhrzeit nicht eingestellt sind, stellen Sie sie ein. ►Seite 10 Programm 1 Programm 2 Programm 3 Programm 4 [Montag] 25°C...
WOCHENTIMER-Betrieb Drücken Sie , um die gewünschte Uhrzeit auszuwählen. • Die Uhrzeit kann zwischen 0:00 und 23:50 in 10-Minuten-Intervallen eingestellt werden. • Um zur Einstellung des EIN/AUS-TIMER-Modus zurückzukehren, drücken Sie • Gehen Sie zu Schritt zum Einstellen des AUS-TIMERS. Drücken Sie •...
Seite 27
Kopiermodus • Eine einmal getätigte Reservierung kann zu einem anderen Wochentag kopiert werden. Die gesamte Reservierung des ausgewählten Wochentags wird kopiert. Programm 1 Programm 2 Programm 3 Programm 4 25°C 27°C [Montag] 6:00 8:30 17:30 22:00 KOPIEREN Programm 1 Programm 2 Programm 3 Programm 4 [Dienstag] 25°C...
WOCHENTIMER-Betrieb ■ Bestätigen einer Reservierung • Die Reservierung kann bestätigt werden. Einstellungsanzeigen Normal Bestätigung Drücken Sie • Der Wochentag und die Reservierungsnummer des aktuellen Tages werden angezeigt. Drücken Sie , um den zu bestätigenden Wochentag und die zu bestätigende Reservierungsnummer auszuwählen. •...
■ So löschen Sie Reservierungen Individuelle Reservierung Drücken Sie • Der Wochentag und die Reservierungsnummer werden angezeigt. Drücken Sie , um den Wochentag und die zu löschende Reservierungsnummer auszuwählen. Drücken Sie • " " und " " oder " " blinken. Drücken Sie und wählen Sie "leer".
Hinweis zum Multisystem Bei einem Multisystem ist ein Außengerät mit mehreren Innengeräten verbunden. ■ Auswählen der Betriebsart Prioritäts-Raumeinstellung aktiv, jedoch Raum A Raum B inaktives oder nicht vorhandenes Prioritätsgerät. Wenn mehr als ein Innengerät in Betrieb ist, erhält das Gerät Priorität, das zuerst eingeschaltet wurde.
■ Sperre des KÜHL-/HEIZBETRIEBS Die Sperre des KÜHL-/HEIZMODUS erfordert eine anfängliche Programmierung während der Installation. Wenden Sie sich an Ihren autorisierten Händler. Die Sperre des KÜHL-/HEIZMODUS versetzt das Gerät zwangsweise entweder in den KÜHL- oder den HEIZBETRIEB. Diese Funktion ist nützlich, wenn Sie alle zum Multisystem gehörenden Innengeräte in dieselbe Betriebsart versetzen möchten.
Pflege und Reinigung ■ Schnellverweis Öffnen/Schließen der Frontblende • Halten Sie die Frontblende an beiden Seiten fest und ziehen Sie dann daran, um sie zu öffnen. • Drücken Sie die Frontblende an beiden Seiten an, um sie zu schließen. Reinigen der Teile Frontblende Frontblende •...
■ Entfernen der Frontblende Entfernen Sie die Säubern Sie die Frontblende. Frontblende. • Wischen Sie sie mit einem weichen, in Wasser getränkten Tuch ab. • Schieben Sie die Frontblende entweder nach links • Verwenden Sie ausschließlich Neutralreiniger. oder rechts und ziehen Sie sie auf sich zu. •...
Pflege und Reinigung ■ Luftfilter Ziehen Sie die Luftfilter Wenn sich der Staub nicht heraus. leicht entfernen lässt • Öffnen Sie die Frontblende. • Waschen Sie die Luftfilter mit Neutralreiniger, verdünnt • Drücken Sie die Filterlasche in der Mitte jedes mit lauwarmem Wasser, ab und trocknen Sie sie dann Luftfilters ein wenig nach oben und ziehen Sie sie im Schatten.
Seite 35
■ Photokatalytischer Titanium Apatit Luftreinigungsfilter Entfernen Sie den [Austausch] photokatalytischen Titanium Entfernen Sie den Filter aus dem Filterrahmen und bringen Apatit Luftreinigungsfilter. Sie einen neuen Filter an. • Öffnen Sie die Frontblende und ziehen Sie die Luftfilter heraus. • Halten Sie die vertieften Teile des Rahmens fest und entriegeln Sie die 4 Klauen.
Pflege und Reinigung ■ Überprüfen der Geräte ■ Überprüfen Sie, dass die Basis, der Ständer und die sonstigen Armaturen des Außengeräts nicht verwittert oder korrodiert sind. ■ Überprüfen Sie, dass die Lufteinlässe und -auslässe des Innen- und Außengeräts nicht blockiert sind. ■...
Fehlerdiagnose und -beseitigung ■ Die folgenden Fälle stellen keine Fehlfunktion dar. • Die folgenden Fälle stellen keine Fehlfunktion der Klimaanlage dar, haben jedoch einige Gründe. Sie können die Klimaanlage weiter verwenden. Innengerät Die Klappen schenken nicht sofort. • Die Klimaanlage stellt die Position der Klappen ein. Die Klappen werden sich bald bewegen.
Fehlerdiagnose und -beseitigung • Die Maßnahmen zur Störungsbehebung und Abhilfe sind in die beiden folgenden Typen unterteilt. Ergreifen Sie je nach Symptom die entsprechende Maßnahme. Keine Störung Betrieb plötzlich gestoppt. • Die folgenden Fälle stellen keine (BETRIEBS-LED blinkt.) Fehlfunktion dar. •...
Seite 39
Unmittelbar nach Start des Der Lüfter des Außengeräts rotiert, HEIZBETRIEBS tritt noch keine während die Klimaanlage nicht in warme Luft aus. Betrieb ist. ■ Nachdem der Betrieb gestoppt wurde • Die Klimaanlage wird aufgewärmt. Warten Sie 1 bis • Der Lüfter des Außengeräts dreht zum Schutz des 4 Minuten.
Fehlerdiagnose und -beseitigung ■ Rufen Sie sofort den Kundendienst an WARNUNG ■ Wenn eine Anormalität (wie etwa Brandgeruch) auftritt, stoppen Sie den Betrieb und schalten Sie den Leistungsschalter aus. • Fortgesetzter Betrieb unter solchen Umständen kann zu Störungen, Stromschlägen oder Brand führen. •...
■ Fehlerdiagnose per Fernbedienung • Die Fernbedienung kann abhängig vom Fehler einen entsprechenden Fehlercode vom Innengerät empfangen. Wenn 5 Sekunden lang gedrückt wird, blinkt die Anzeige " " im Bereich der Temperaturanzeige. Drücken Sie wiederholt, bis ein kontinuierlicher Piepton ertönt. •...
Fehlerdiagnose und -beseitigung ■ LED AN DER PLATINE DES AUSSENGERÄTS 3MXS, 4MXS, 5MXS Serie GRÜN MIKROCOMPUTER FEHLER- NORMAL ERKENNUNG LED-A LED1 LED2 LED3 LED4 LED5 DIAGNOSE NORMAL INNENGERÄT ÜBERPRÜFEN ● ● ● ● ● HOCHDRUCKSCHUTZ AUSGELÖST ODER FROST IN EINEM IM ●...
