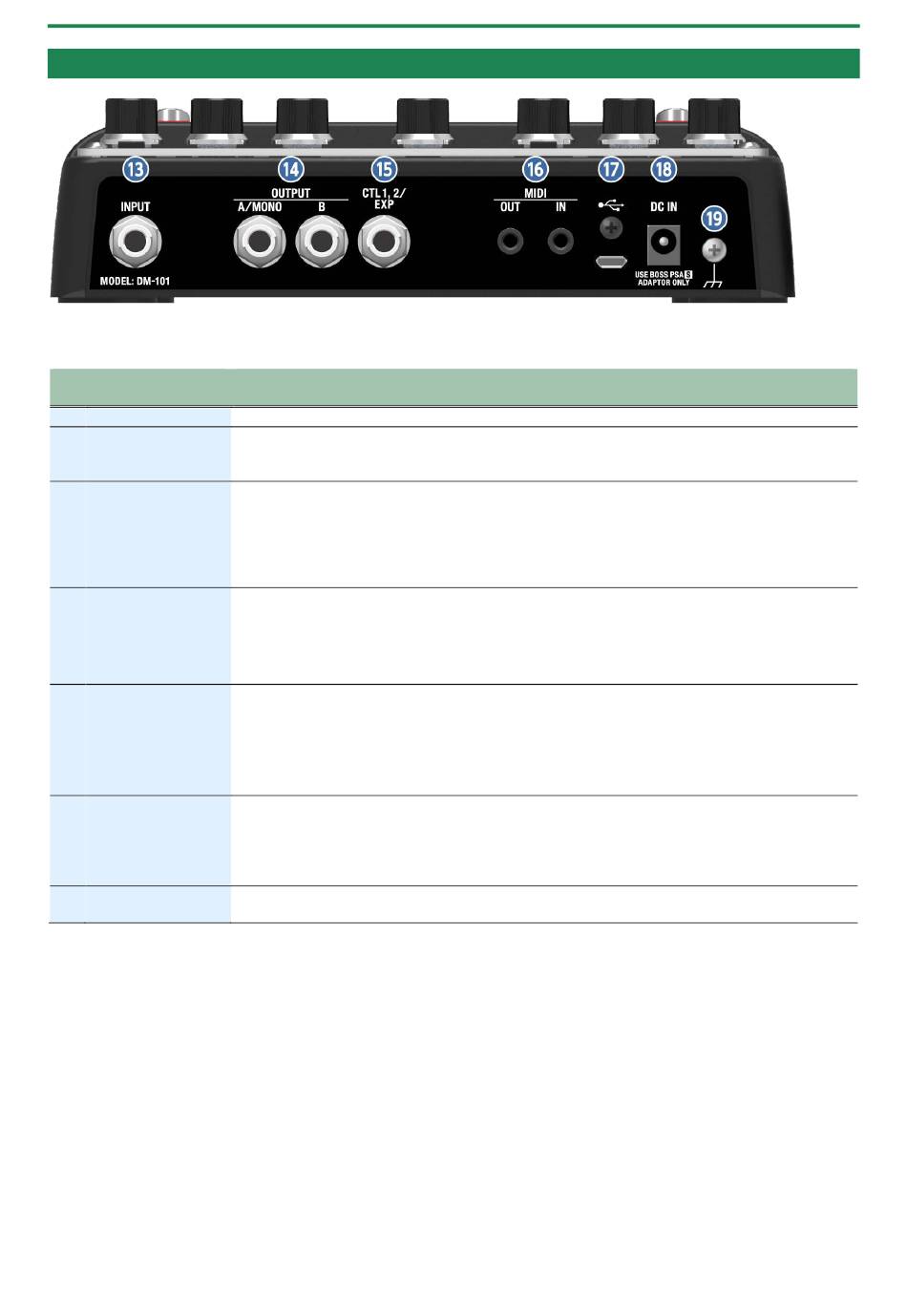

13
INPUT-Buchse
14
OUTPUT A/MONO,
B-Buchsen
15
CTL1, 2/EXP-Buchse
16
MIDI IN/OUT-
Anschlüsse
17
USB-Anschluss
18
DC IN-Buchse
19
Erdungsanschluss
* Um Fehlfunktionen bzw. eventuellen Beschädigungen vorzubeugen, regeln Sie immer die Lautstärke auf Minimum und
lassen Sie alle Geräte ausgeschaltet, wenn Sie Kabelverbindungen vornehmen.
Funktion
zum Anschluss einer E-Gitarre, eines Keyboard oder anderen Musikinstruments oder Effektgeräts.
zum Anschluss an einen Gitarrenverstärker, Keyboardverstärker, ein anderes Effektgerät oder ein
Mischpultsystem.
Verkabeln Sie für den Monobetrieb nur die A/MONO-Buchse.
●
Verwendung der Buchse als CTL 1, 2
Sie können einen Fußschalter anschließen (FS-5U, FS-6, FS-7; zusätzliches Zubehör) und darüber z.B. die
Speicherplätze wechseln (MEMORY UP/DOWN).
●
Verwendung der Buchse als EXP
Sie können ein Expression-Pedal anschließen (EV-30, Roland EV-5, etc.; zusätzliches Zubehör) und über die
Bewegung des Expression-Pedals die Effekt-Einstellungen kontinuierlich verändern.
Sie können mithilfe eines speziellen TRS/MIDI-Verbindungskabels (BMIDI-5-35, BMIDI-1-35, BCC-1-
3535; zusätzliches Zubehör) ein externes MIDI-Gerät anschließen.
Über das externe MIDI-Gerät können Sie die 128 Speicherplätze dieses Geräts umschalten.
* Schließen Sie an diese Buchsen kein Audiogerät an. Dieses kann zu Fehlfunktionen führen.
Sie können hier einen Rechner mithilfe eines USB 2.0-kompatiblen USB-Kabels anschließen.
* Verwenden Sie kein Micro USB-Kabel, dass nur für Aufladezwecke gedacht ist. Aufladekabel
können keine Daten übertragen.
* Dieser Anschluss wird nur für Programm-Updates verwendet.
zum Anschluss des AC-Adapters.
Verwenden Sie nur den empfohlenen AC-Adapter (PSA-Serie) und schließen Sie den AC-Adapter
nur an eine Stromversorgung an, welche der Norm entspricht und eine stabile Spannung liefert.
Wenn Sie den AC-Adapter an die DC IN-Buchse anschließen, wird das Gerät eingeschaltet.
1.4. Ein- und
Ausschalten(P.7)
Dieser Anschluss ermöglicht die Verbindung zu einem geerdeten Gegenstand. Verwenden Sie
diesen Anschluss nur, wenn es notwendig ist.
Die Bedienoberfläche und Anschlüsse
5
