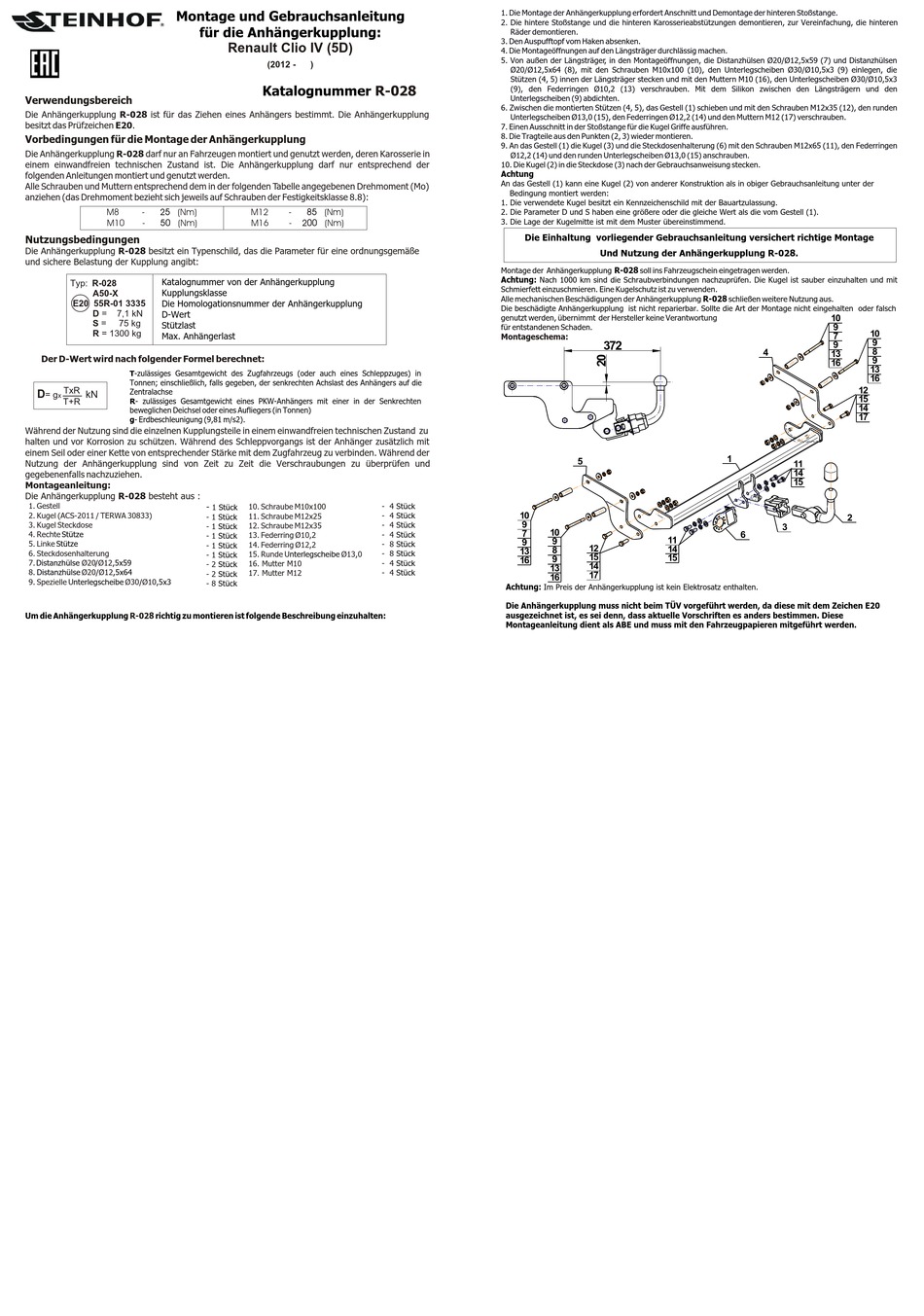

Steinhof R-028 Bedienungsanleitung Seite 2
Montage und Gebrauchsanleitung
für die Anhängerkupplung:
Verwendungsbereich
Die Anhängerkupplung R-028 ist für das Ziehen eines Anhängers bestimmt. Die Anhängerkupplung
besitzt das Prüfzeichen E20.
Vorbedingungen für die Montage der Anhängerkupplung
Die Anhängerkupplung R-028 darf nur an Fahrzeugen montiert und genutzt werden, deren Karosserie in
einem einwandfreien technischen Zustand ist. Die Anhängerkupplung darf nur entsprechend der
folgenden Anleitungen montiert und genutzt werden.
Alle Schrauben und Muttern entsprechend dem in der folgenden Tabelle angegebenen Drehmoment (Mo)
anziehen (das Drehmoment bezieht sich jeweils auf Schrauben der Festigkeitsklasse 8.8):
M8
-
25 (Nm)
M10
-
50 (Nm)
Nutzungsbedingungen
Die Anhängerkupplung R-028 besitzt ein Typenschild, das die Parameter für eine ordnungsgemäße
und sichere Belastung der Kupplung angibt:
Katalognummer von der Anhängerkupplung
Typ: R-028
Kupplungsklasse
A50-X
E20 55R-01 3335
Die Homologationsnummer der Anhängerkupplung
D =
7,1 kN
D-Wert
S =
75 kg
Stützlast
R = 1300 kg
Max. Anhängerlast
Der D-Wert wird nach folgender Formel berechnet:
T-zulässiges Gesamtgewicht des Zugfahrzeugs (oder auch eines Schleppzuges) in
Tonnen; einschließlich, falls gegeben, der senkrechten Achslast des Anhängers auf die
TxR
Zentralachse
D
kN
= g
x
T+R
R- zulässiges Gesamtgewicht eines PKW-Anhängers mit einer in der Senkrechten
beweglichen Deichsel oder eines Aufliegers (in Tonnen)
g- Erdbeschleunigung (9,81 m/s2).
Während der Nutzung sind die einzelnen Kupplungsteile in einem einwandfreien technischen Zustand zu
halten und vor Korrosion zu schützen. Während des Schleppvorgangs ist der Anhänger zusätzlich mit
einem Seil oder einer Kette von entsprechender Stärke mit dem Zugfahrzeug zu verbinden. Während der
Nutzung der Anhängerkupplung sind von Zeit zu Zeit die Verschraubungen zu überprüfen und
gegebenenfalls nachzuziehen.
Montageanleitung:
Die Anhängerkupplung R-028 besteht aus :
1. Gestell
2. Kugel (ACS-2011 / TERWA 30833)
3. Kugel Steckdose
4. Rechte
Stütze
5. Linke
Stütze
6. Steckdosenhalterung
7.
Distanzhülse
Ø20 Ø12
/
,5x59
8.
Distanzhülse
Ø20 Ø12
/
,5x64
9. Spezielle U
nterlegscheibe
Ø30 Ø10
/
,5x3
Um die Anhängerkupplung
R-028
richtig zu montieren ist folgende Beschreibung einzuhalten:
Renault Clio IV (5D)
®
(2012
-
)
Katalognummer
R-028
M12
-
85 (Nm)
M16
-
200 (Nm)
-
1
Stück
10. Schraube M10x100
- 1
Stück
11. Schraube M12x25
12. Schraube M12x35
- 1
Stück
13. Federring Ø10,2
- 1
Stück
14. Federring Ø12,2
- 1
Stück
15. Runde U
nterlegscheibe
Ø13,0
- 1
Stück
16. Mutter M10
- 2
Stück
17. Mutter M12
- 2
Stück
- 8
Stück
1. Die Montage der Anhängerkupplung erfordert Anschnitt und Demontage der hinteren Stoßstange.
2. Die hintere Stoßstange und die hinteren Karosserieabstützungen demontieren, zur Vereinfachung, die hinteren
Räder demontieren.
3. Den Auspufftopf vom Haken absenken.
4. Die Montageöffnungen auf den Längsträger durchlässig machen.
5. Von außen der Längsträger, in den Montageöffnungen, die Distanzhülsen Ø20/Ø12,5x59 (7) und Distanzhülsen
Ø20/Ø12,5x64 (8), mit den Schrauben M10x100 (10), den Unterlegscheiben Ø30/Ø10,5x3 (9) einlegen, die
Stützen (4, 5) innen der Längsträger stecken und mit den Muttern M10 (16), den Unterlegscheiben Ø30/Ø10,5x3
(9), den Federringen Ø10,2 (13) verschrauben. Mit dem Silikon zwischen den Längsträgern und den
Unterlegscheiben (9) abdichten.
6. Zwischen die montierten Stützen (4, 5), das Gestell (1) schieben und mit den Schrauben M12x35 (12), den runden
Unterlegscheiben Ø13,0 (15), den Federringen Ø12,2 (14) und den Muttern M12 (17) verschrauben.
7. Einen Ausschnitt in der Stoßstange für die Kugel Griffe ausführen.
8. Die Tragteile aus den Punkten (2, 3) wieder montieren.
9. An das Gestell (1) die Kugel (3) und die Steckdosenhalterung (6) mit den Schrauben M12x65 (11), den Federringen
Ø12,2 (14) und den runden Unterlegscheiben Ø13,0 (15) anschrauben.
10. Die Kugel (2) in die Steckdose (3) nach der Gebrauchsanweisung stecken.
Achtung
An das Gestell (1) kann eine Kugel (2) von anderer Konstruktion als in obiger Gebrauchsanleitung unter der
Bedingung montiert werden:
1. Die verwendete Kugel besitzt ein Kennzeichenschild mit der Bauartzulassung.
2. Die Parameter D und S haben eine größere oder die gleiche Wert als die vom Gestell (1).
3. Die Lage der Kugelmitte ist mit dem Muster übereinstimmend.
Die Einhaltung vorliegender Gebrauchsanleitung versichert richtige Montage
Montage der Anhängerkupplung R-028 soll ins Fahrzeugschein eingetragen werden.
Achtung: Nach 1000 km sind die Schraubverbindungen nachzuprüfen. Die Kugel ist sauber einzuhalten und mit
Schmierfett einzuschmieren. Eine Kugelschutz ist zu verwenden.
Alle mechanischen Beschädigungen der Anhängerkupplung R-028 schließen weitere Nutzung aus.
Die beschädigte Anhängerkupplung ist nicht reparierbar. Sollte die Art der Montage nicht eingehalten oder falsch
genutzt werden, übernimmt der Hersteller keine Verantwortung
für entstandenen Schaden.
Montageschema:
- 4
Stück
10
- 4
Stück
9
- 4
Stück
10
7
- 4
Stück
9
9
- 8
Stück
8
13
- 8
Stück
9
16
- 4
Stück
13
- 4
Stück
16
Achtung: Im Preis der Anhängerkupplung ist kein Elektrosatz enthalten.
Die Anhängerkupplung muss nicht beim TÜV vorgeführt werden, da diese mit dem Zeichen E20
ausgezeichnet ist, es sei denn, dass aktuelle Vorschriften es anders bestimmen. Diese
Montageanleitung dient als ABE und muss mit den Fahrzeugpapieren mitgeführt werden.
Und Nutzung der Anhängerkupplung R-028.
372
1
5
6
11
12
14
15
15
14
17
10
9
10
7
9
9
8
4
13
9
16
13
16
12
15
14
17
11
14
15
2
3
