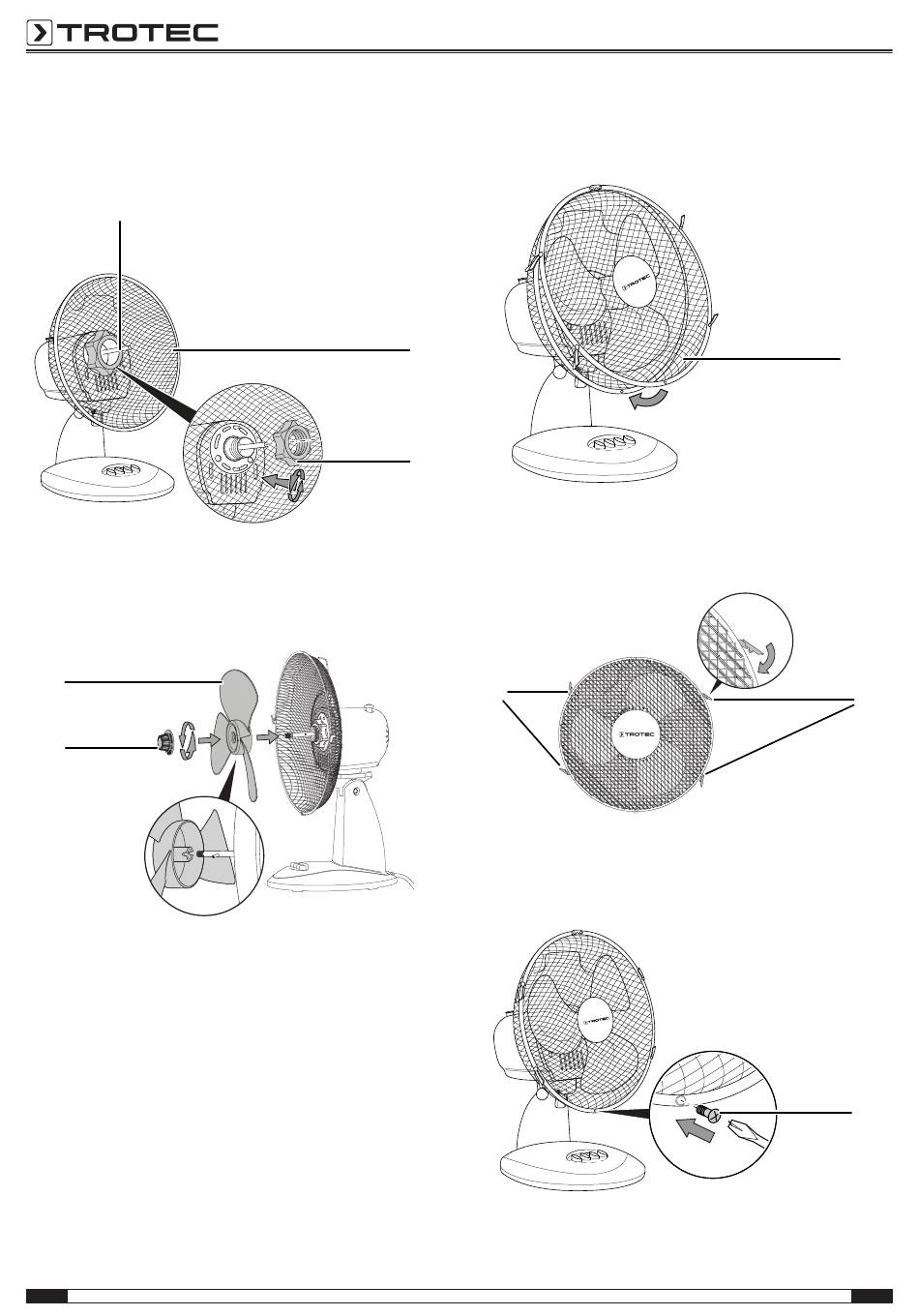

Rotor montieren
Stecken Sie das rückwärtige Schutzgitter (10) auf die
Motorspindel (9). Befestigen Sie beide Elemente mit dem
Haltering (11).
9
Flügelrad auf Motorspindel befestigen
1. Stecken Sie das Flügelrad (12) auf die Motorspindel (9).
2. Befestigen Sie das Flügelrad (12) mit dem Spannknopf für
das Flügelrad (13).
12
13
6
Schutzgitter montieren und verschließen
1. Stecken Sie das vordere Schutzgitter (14) auf das hintere
Schutzgitter.
10
11
2. Stellen Sie sicher, dass die Befestigungsklammern (15) die
beiden Schutzgitter einspannen.
15
3. Schrauben Sie die beiden Schutzgitter am unteren Ende
mit der Befestigungsschraube (16) fest.
Tischventilator TVE 14 / TVE 18
14
15
16
DE
