BEDIENUNGSANLEITUNG
A
C
B
VALLOX KWL 080 SE
Vorheizung
• VALLOX KWL 080 SE ist auch mit einem elektrischen Vorheizregister ausgestattet. Mit dem
Vorheizregister kann ein Reifbeschlag des Wärmetauschers verhindert werden, ohne den
Zuluftventilator anzuhalten. Falls das Vorheizregister eingeschaltet werden soll, muss der Einstellwert der
Vorheizung auf +5 °C geändert werden (Werkseinstellung ist –3 °C, siehe Punkt 3.3.21).
• Das Vorheizregister schaltet vor dem Anhalten des Zuluftventilators ein und heizt kalte
Außenluft und verhindert so ein Einfrieren des Wärmetauschers.

2.13. Wartungsanzeige

• Die Wartungsschaltuhr des Gerätes schaltet in gewählten Zeitintervallen (Werkseinstellung 4
Monate) in der Hauptanzeige der Reglereinheit das Symbol der Wartungsanzeige ( ) ein.
• Das Symbol der Wartungsanzeige wird an der Reglereinheit quittiert (siehe
Bedienungsanleitung der Reglereinheit, Punkt 3.3.7.).
• Das Zeitintervall kann an der Reglereinheit im Bereich 1– 15 Monaten eingestellt werden.
2.14. Kaminfunktion / Stoßlüftung
Kaminfunktion
• Der Kamintastschalter hält den Abluftventilator für 15 Minuten an, wodurch in der
Luftaustauschzone ein Überdruck entsteht. Dies erleichtert z.B. das Anzünden eines Kamins.
• Diese Funktion wird in der Hauptanzeige der Reglereinheit durch 2 Sekunden langes
gleichzeitiges Gedrückthalten der + und – Tasten eingeschaltet.
• Diese Funktion kann auch an einem separaten selbstrückstellenden Drucktastenschalter
eingeschaltet werden, der am Klemmenkasten des Gerätes, z.B. an der Wand des
Kaminzimmers, verdrahtet ist. Mit jedem Tastendruck verlängert sich die Anhaltefunktion um
15 Minuten (Schalter gehört nicht zum Lieferumfang).
• Während dieser Funktion erscheint in der Hauptanzeige der Reglereinheit das Symbol des
Kamin-/Stoßlüftungsschalters ( ).
ACHTUNG!
Beim Anlaufen des Abluftventilators kann sich der Zug im Feuerraum verschlechtern! Im Winter können
sich bei kaltem Wetter, wenn kalte Luft auch in den Abluftkanal strömt, die Gefrierschutz- und
Entfrosterfunktion einschalten. Die Situation normalisiert sich wieder einige Zeit nach Beendigung
dieser Funktion.
Stoßlüftungsfunktion
• Der Stoßlüftungsschalter erhöht die Ventilatorleistung für 45 Minuten auf die eingestellte
Maximalleistung.
• Diese Funktion wird in der Hauptanzeige der Reglereinheit durch 2 Sekunden langes
gleichzeitiges Gedrückthalten der + und – Tasten eingeschaltet.
• Diese Funktion kann auch an einem separaten selbstrückstellenden Drucktastenschalter
eingeschaltet werden, der am Klemmenkasten des Gerätes, z.B. an der Wand des
Klassenraums, verdrahtet ist. Mit jedem Tastendruck verlängert sich die Anhaltefunktion um
45 Minuten.
• Während dieser Funktion erscheint in der Hauptanzeige der Reglereinheit das Symbol des
Kamin-/Stoßlüftungsschalters ( ).
• Diese Funktion wird an der Reglereinheit gewählt.
2.15. Fehlermelderelais (Fernüberwachung)
• Das Fehlermelderelais hat potentialfreie Kontakte (24 VDC, 1 A).
• Über diese Ausgangskontakte kommen Meldungen über verschiedene Fehler.
• Bei aktiviertem Gefrierschutz des Wasserheizregisters schließen und öffnen die
Relaiskontakte in einem Intervall von 10 Sekunden (das Gerät VALLOX KWL 080 SE hat kein
Wasserheizregister).
• Der Alarm bei hohem Kohlendioxidgehalt schaltet das Relais in einem 1-Sekunden-Intervall.
• Bei sonstigen Störungen sind die Kontakte geschlossen.

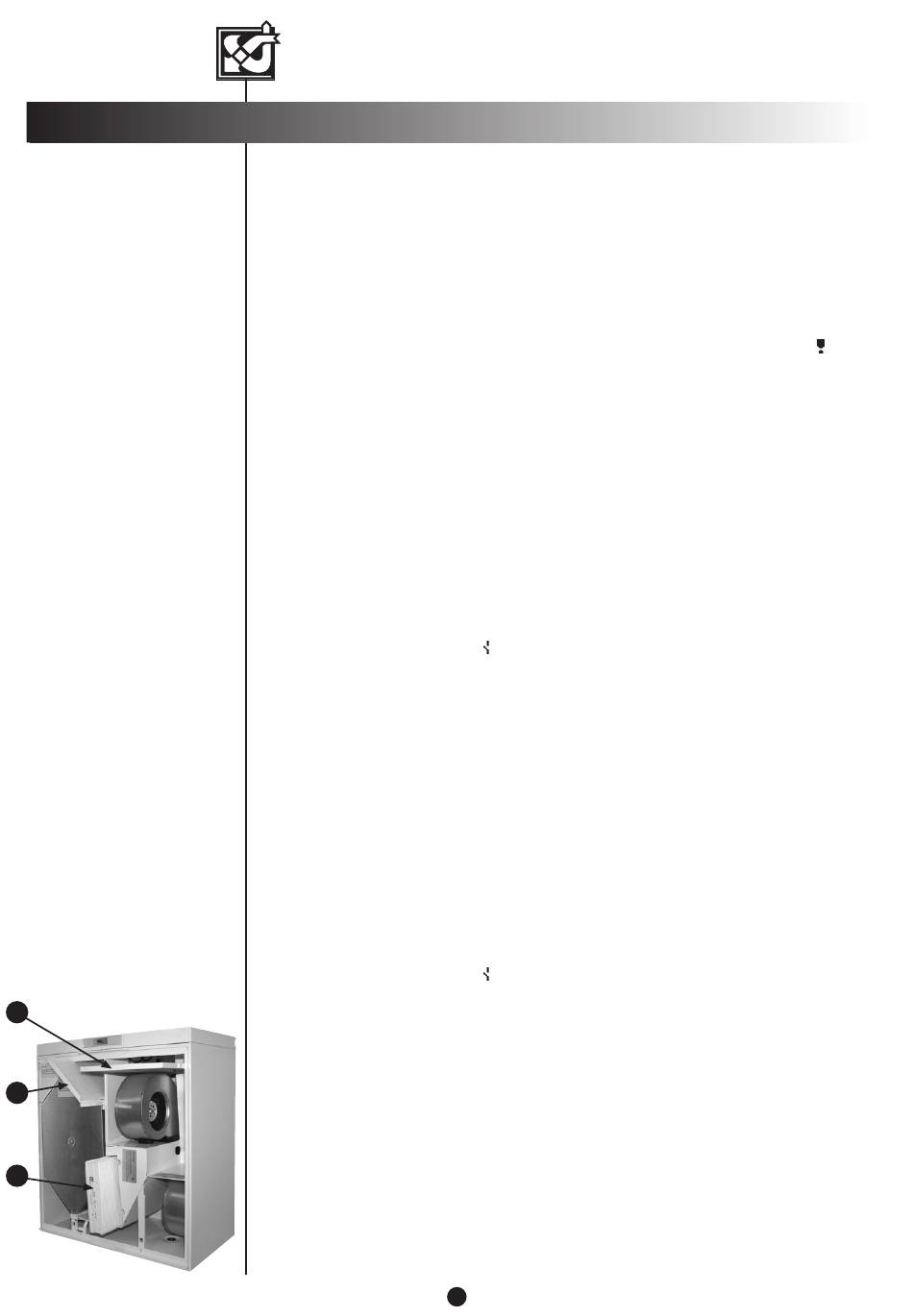

2.16. Luftfilterung

Im Gerät VALLOX KWL 080 SE werden Abluft und Zuluft vor den Ventilatoren grob gefiltert. An
der Zuluftseite des Gerätes sind Fein- und Grobfilter der Klassen F7 (B) und G3 (A) eingebaut,
an der Abluftseite ein Grobfilter der Klasse G3 (C). Die Filter müssen beim Lüftungsbetrieb immer
im Gerät eingesetzt sein.
8
