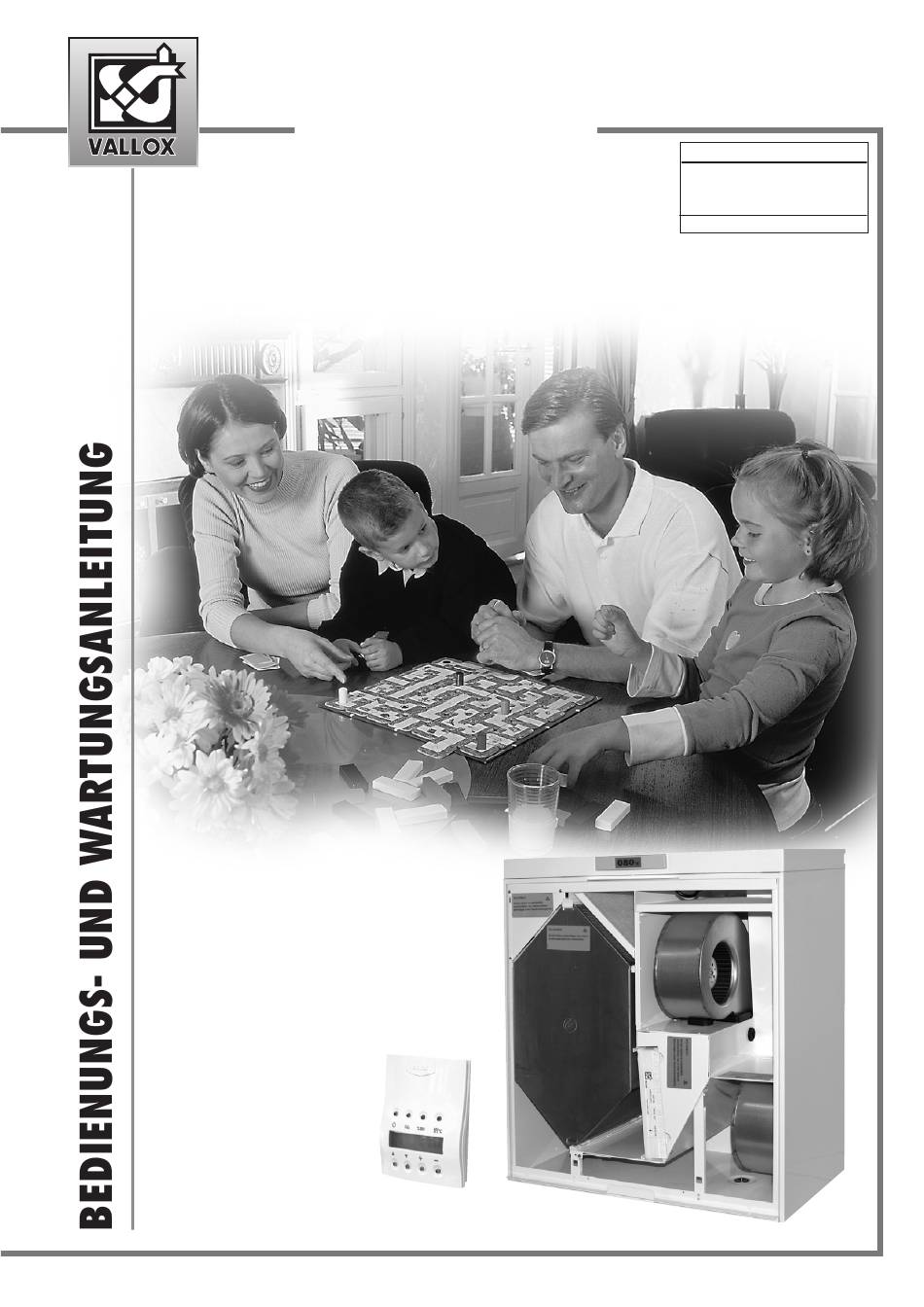

LUFTAUSTAUSCHGERÄT FÜR ZULUFT UND ABLUFT
MIT WÄRMERÜCKGEWINNUNG
MODELLE:
VALLOX KWL 080 SE R
VALLOX KWL 080 SE L
FBD 382-LCD
ELEKTRONISCHER REGLER
MIT LCD-ANZEIGE
Vallox
080
SE
Technischen Forschungszentrums
Modell mit Gleichstromventilator C326/05
• 1.09.406DH
• 7.4.2011
• Typ 3520
© VALLOX
Typennummer 3520
Zertifikatnummer des
von Finnland (VTT)
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Vallox KWL 080 SE R
Inhaltszusammenfassung für Vallox KWL 080 SE R
- Seite 1 • Typ 3520 © VALLOX Typennummer 3520 Zertifikatnummer des Technischen Forschungszentrums von Finnland (VTT) Modell mit Gleichstromventilator C326/05 LUFTAUSTAUSCHGERÄT FÜR ZULUFT UND ABLUFT MIT WÄRMERÜCKGEWINNUNG MODELLE: VALLOX KWL 080 SE R VALLOX KWL 080 SE L FBD 382-LCD ELEKTRONISCHER REGLER MIT LCD-ANZEIGE...
-
Seite 2: Bedienungs- Und Wartungsanleitung Kwl 080 Se Dc
Darüber hinaus finden Sie Informationen zur Wartung und Pflege, die der einwandfreien Funktion sowie der Werterhaltung Ihrer VALLOX-Anlage dienen. Das VALLOX KWL 080 SE DC wird in zwei Varianten geliefert: • KWL 080 – R Außenluftansaugung rechts • KWL 080 – L Außenluftansaugung links Die Abbildungen in der Bedienungs- und Wartungsanleitung zeigen das KWL 080SE –... -
Seite 3: Inhaltsverzeichnis
KURZANLEITUNG VALLOX KWL 080 SE Modelle FÜR DEN ALLTAGSGEBRAUCH Typennummer: 3520 Das Gerät VALLOX KWL 080 SE hat eine Grundeinstel- Modelle lung Ihrer Wohnung für normale Bedingungen. Eine Die Buchstaben L/R hinter der Gerätebezeichnung geben die Lage der Regelung des Luftaustauschs ist in erster Linie in Aussenluftansaugung an. -
Seite 4: Drei Fragen Zum Luftaustausch
VALLOX KWL 080 SE DREI FRAGEN ZUM LUFTAUSTAUSCH 1. DREI FRAGEN ZUM LUFTAUSTAUSCH JAHRESKALENDER 1.1. Warum die Raumluft austauschen? Herbst Eine gute Lüftung fördert gesundes Wohnen, sie ist gut für die Bewohner und für das Gebäude. Die • Grobfilter waschen oder austauschen und... -
Seite 5: Bedienungsanleitung Vallox Kwl 080 Se
Auch bei leerstehender Wohnung regeln die Fühler den Luftaustausch automatisch auf ein optimales Niveau. 2.1. Einschalten 1. Stecker an das Stromnetz anschließen. Das Gerät VALLOX KWL 080 SE ist jetzt betriebsbereit. 2. Gerät einschalten und an der Reglereinheit die Lüftungsleistung wählen. Zum Gerät gehören eine oder mehrere Reglereinheiten. -
Seite 6: Regelung Des Luftaustauschs Mit Dem Kohlendioxidfühler
Grenzen. 2.7. Regelung des Luftaustauschs mit Fernüberwachungssystem (Zusatzausstattung) • Das Gerät VALLOX KWL 080 SE kann mit dem als Zusatzausstattung erhältlichen EIB- oder LON-Wandler an ein Fernüberwachungssystem angeschlossen werden. • Beim Anschluss des VALLOX KWL 080 SE an ein Fernüberwachungssystem muss die Kom- patibilität der Teile überprüft werden. -
Seite 7: Nachheizung
Wenn die Heizung eingeschaltet ist, wird die gewählte Zulufttemperatur automatisch geregelt. 2.9. Konstanttemperatur-Regelung der Zuluft • Die Regelung der Nachheizung beim VALLOX KWL 080 SE erfolgt proportional: Wenn die gewählte Temperatur mehr als 2,5 °C über der Zulufttemperatur liegt, ist das Heizre- gister zu 100 % eingeschaltet;... -
Seite 8: Wartungsanzeige
• Bei sonstigen Störungen sind die Kontakte geschlossen. 2.16. Luftfilterung Im Gerät VALLOX KWL 080 SE werden Abluft und Zuluft vor den Ventilatoren grob gefiltert. An der Zuluftseite des Gerätes sind Fein- und Grobfilter der Klassen F7 (B) und G3 (A) eingebaut, an der Abluftseite ein Grobfilter der Klasse G3 (C). -
Seite 9: Reglereinheit
VALLOX KWL 080 SE BEDIENUNGSANLEITUNG DER REGLEREINHEIT Reglereinheit Starttaste Nach oben blättern 3.1 Tastatur Mit dieser Taste wird das Luftaustauschgerät ein- und Mit dieser Taste kann in der Anzeige nach oben ausgeschaltet. Wenn die Leuchtanzeige leuchtet, ist geblättert werden. das Gerät eingeschaltet. -
Seite 10: Einstellungsmenü
VALLOX KWL 080 SE BEDIENUNGSANLEITUNG DER REGLEREINHEIT Einstellungsmenü Der Übergang vom Bedienmenü zum Einstellungsmenü erfolgt wie in Punkt 3.2.2. beschrieben. Mit den Blättertasten (siehe Punkt 3.1, Abbildungstexte 5 und 6) kann in den Anzeigen des Einstellungsmenüs (Punkte 3.3.1. – 3.3.26.) geblättert werden. - Seite 11 VALLOX KWL 080 SE BEDIENUNGSANLEITUNG DER REGLEREINHEIT 3.3.14. Einstellung des Gleichstromventilators der Zuluftseite Der gewünschte Regelwert für den Gleichstromventilator wird mit den + und – Tasten gewählt. Die DC-Ventil.Zuluft Drehzahl des Zuluftventilators kann durch Eingabe eines geringeren Prozentwertes gesenkt werden.
-
Seite 12: Abschaltsicherung Der Reglereinheit (Kindersicherung)
VALLOX KWL 080 SE BEDIENUNGSANLEITUNG DER REGLEREINHEIT 3.3.27 Abschaltsicherung der Reglereinheit (Kindersicherung) Um ein unbeabsichtigtes Ausschalten des Gerätes zu verhindern kann die Abschaltsicherung aktiviert werden. Abschaltsicherung EIN Gleichzeitig den Netzanschluss (Stecker) des Gerätes trennen und die Taste 1(EIN/AUS) drücken Abschaltsicherung AUS Das Gerät vom Netzanschluss (Stecker) trennen, kurze Zeit warten, und dann gleichzeitig mit dem... -
Seite 13: Wartungsanleitung
WARTUNGSANLEITUNG 4.1 Vor Beginn der Wartungsarbeiten Beim Öffnen der Gerätetür des VALLOX KWL 080 SE unterbricht der Sicherheitsschalter (T) die Stromzufuhr. Ziehen Sie trotzdem noch den Geräterstecker heraus. Ziehen Sie immer den Stecker heraus, bevor Sie mit Wartungsarbeiten am Gerät VALLOX KWL 080 SE beginnen. -
Seite 14: Ventilatoren
VALLOX KWL 080 SE WARTUNGSANLEITUNG 4.3. Ventilatoren Bei der Wartung der Filter und des Wärmetauschers die Ventilatoren auf Sauberkeit überprüfen. Bei Bedarf die Ventilatoren reinigen. Zur Reinigung können die Ventilatoren aus dem Gerät herausgenommen werden. Die Laufräder des Ventilators können mit Druckluft saubergeblasen oder mit einem Pinsel abgebürstet werden. -
Seite 15: Vorgehen Bei Störfällen
VALLOX KWL 080 SE FUNKTIONSSTÖRUNGEN FUNKTIONSSTÖRUNGEN STÖRUNG URSACHE MASSNAHME • Die Luft kühlt in den Kanälen auf dem • Isolierung der Luftkanäle auf dem Dachboden überprüfen. In die Wohnung kommt Dachboden ab. kalte Außenluft. • Wenn der Wärmetauscher ver¬eist ist, Einstellwert für den •... - Seite 16 Von- Eichendorff- Straße 59 86911 Dießen Tel. +49 (0) 8807- 9466-0 Fax +49 (0) 8807- 9466- Vallox Oy • Myllykyläntie 9-11• FINN-32200 Loimaa • Telefon +358 10 7732 200 • www.vallox.com www.heinemann-gmbh.de © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten...
