WARTUNGSANLEITUNG

4.1 Vor Beginn der Wartungsarbeiten

Beim Öffnen der Gerätetür des VALLOX KWL 080 SE unterbricht der Sicherheitsschalter (T) die
Stromzufuhr. Ziehen Sie trotzdem noch den Geräterstecker heraus. Ziehen Sie immer den
Stecker heraus, bevor Sie mit Wartungsarbeiten am Gerät VALLOX KWL 080 SE beginnen.
Die Nach- und Vorheizregister des Gerätes sind PTC-Widerstände. Deren Oberfläche steht
im Betrieb unter 230 V Wechselspannung. Daher muss der Gerätestecker vor Beginn von
Wartungsarbeiten am Gerät immer gezogen werden.

4.2. Filter

Wenn die Wartungsanzeige die Leuchtanzeige der Reglereinheit
einschaltet, müssen die Filter auf Sauberkeit überprüft werden. Die
Außenluft wird im Gerät mit zwei verschiedenen Filtern gefiltert. Der
Grobfilter (A) der Klasse G 3 hält Insekten und größere Blütenpollen
und anderen groben Staub zurück. Ein Feinfilter (B) der Klasse F 7
filtert feinkörnigen, für das Auge nicht sichtbaren Staub. Die Abluft
wird mit einem Grobfilter (C) der Klasse G 3 gefiltert. Die Grobfilter
A und C müssen mindestens zweimal im Jahr gewaschen werden. Die Filter
werden in ca. 25 - 30 Grad warmem Wasser mit Geschirrspülmittel
gewaschen, dabei leicht ausdrücken. Beim Waschen die Filter
vorsichtig behandeln. Bei sachgemäßer Handhabung können die
Filter 3-4 mal gewaschen werden, daher sind sie mindestens alle zwei
Jahre gegen neue auszutauschen.
NICHT VERGESSEN:
Filter mindestens zweimal jährlich reinigen. Das Zeitintervall der Wartungsanzeige kann
nach Bedarf eingestellt werden, siehe Anleitung in Punkt 3.3.18 (abhängig vom Rein-
heitsgrad der Außenluft und der Raumluft).
Der Feinfilter (B) ist nicht waschbar. Er ist im Zusammenhang mit der Reinigung der G 3-
Filter mit der Bürstendüse eines Staubsaugers zu reinigen. Bei der Reinigung darf das
Filtermaterial nicht beschädigt werden. Um eine gute Qualität der Zuluft zu gewährleisten, ist der
Filter je nach der Luftqualität des Wohnorts in Abständen von einem bis maximal zwei Jahren gegen einen
neuen auszutauschen. Es ist empfehlenswert, den Filter im Herbst zu wechseln, der Filter bleibt
dann den Winter über sauber und filtert effektiv den Staub des folgenden Frühjahrs.
Es ist empfehlenswert, bei der Reinigung der Filter auch den Wärmetauscher (D) etwa alle
zwei Jahre auf Sauberkeit zu überprüfen. Bevor der Wärmetauscher abgenommen werden
kann, muss die Dichtungsleiste (E) über dem Wärmetauscher entfernt werden. Nach dem
Entfernen der Dichtungsleiste kann der Wärmetauscher aus dem Gerät herausgezogen
werden. Achtung! Die Lamellen des Wärmetauschers sind sehr dünn und können leicht
beschädigt werden. Die richtige Vorgehensweise zum Herausnehmen des Wärmetauschers
ist, mit den Händen hinter dem Wärmetauscher diesen langsam nach vorne zu ziehen. Ist
der Wärmetauscher verschmutzt, in Wasser mit Geschirrspülmittel eintauchen. Spülen Sie
den Wärmetauscher danach mit einem Wasserstrahl sauber. Wenn das Wasser von den
Lamellen abgetropft ist, können Sie den Wärmetauscher ins Gerät zurückschieben.
Achtung: Beim KWL Gerät mit Enthalpie
- Tauscher ist die Oberfläche durch absaugen zu reinigen.
Enthalpie - Wärmetauscher nicht feucht ausspülen!
Zum Schluss die Dichtungsleiste wieder andrücken.
VALLOX KWL 080 SE
WARTUNGSANLEITUNG
T
C
D
B
13
A

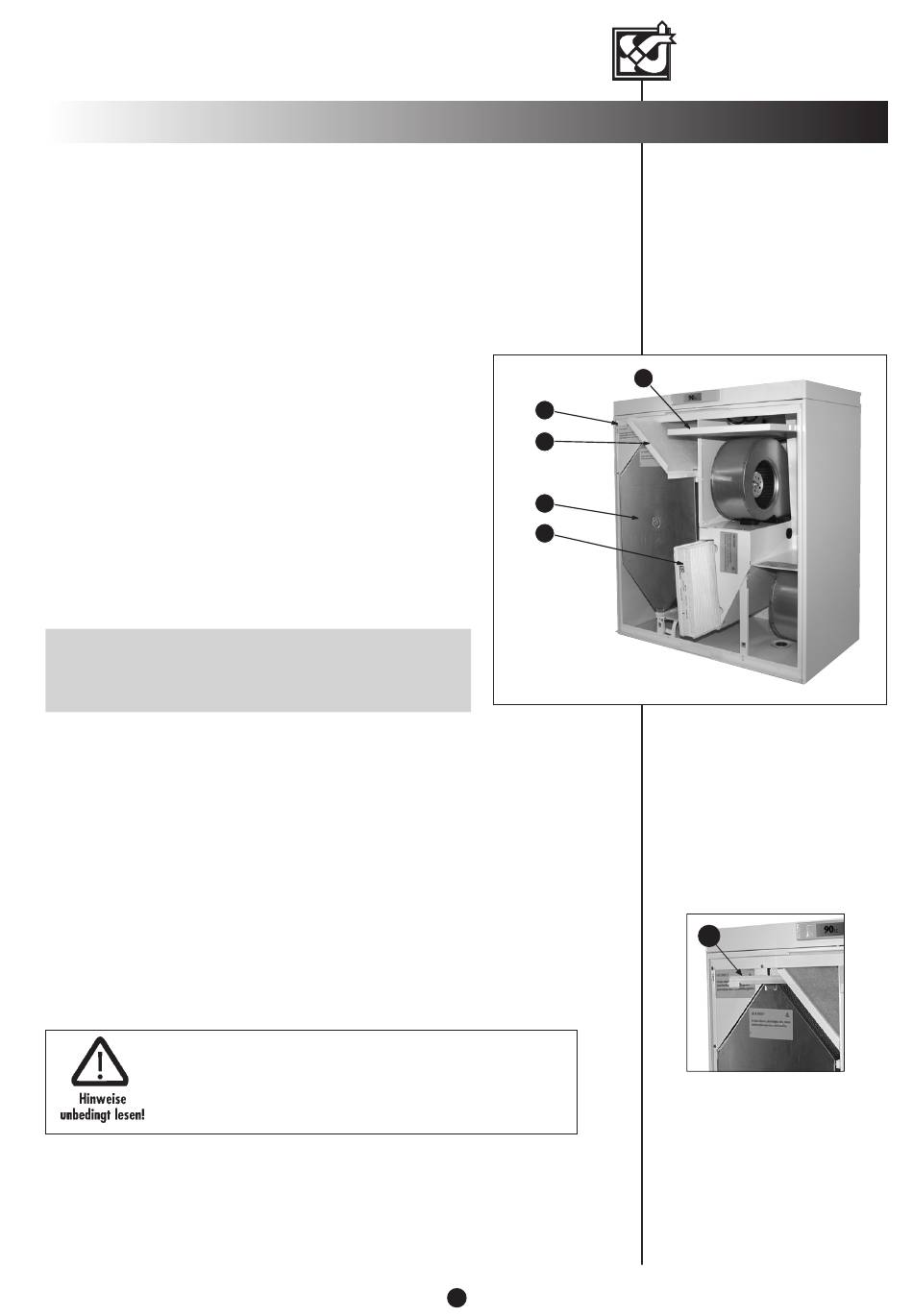

Filter und Wärmetauscher des VALLOX KWL 080
SE. Es gibt rechts- und linksseitige Geräte. Beim
rechtsseitigen Modell (R) strömt die Außenluft,
wie in der Anleitung angegeben, von rechts von
der Mittellinie in das Gerät. Beim linksseitigen
Modell (L) kommt die Außenluft von der linken
Geräteseite. Entsprechend sind die Filter, Sommer-
/Winter-Klappe und das Heizregister andershe-
rum angeordnet.
E
