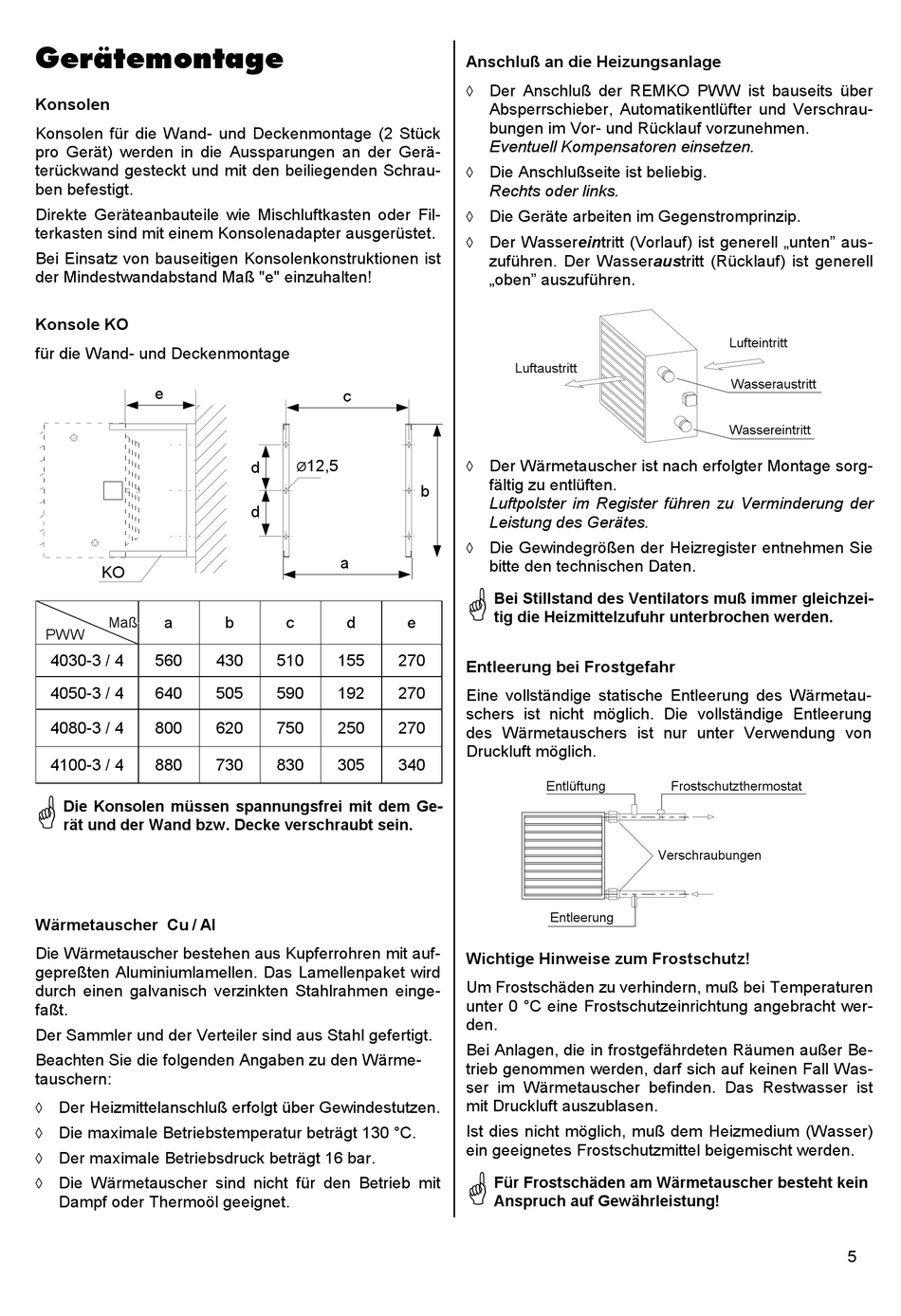

Gerätemontage
Konsolen
Konsolen für die Wand- und Deckenmontage (2 Stück
pro Gerät) werden in die Aussparungen an der Gerä-
terückwand gesteckt und mit den beiliegenden Schrau-
ben befestigt.
Direkte Geräteanbauteile wie Mischluftkasten oder Fil-
terkasten sind mit einem Konsolenadapter ausgerüstet.
Bei Einsatz von bauseitigen Konsolenkonstruktionen ist
der Mindestwandabstand Maß "e" einzuhalten!
Konsole KO
für die Wand- und Deckenmontage
e
KO
a
Maß
PWW
4030-3 / 4
560
4050-3 / 4
640
4080-3 / 4
800
4100-3 / 4
880
G
Die Konsolen müssen spannungsfrei mit dem Ge-
rät und der Wand bzw. Decke verschraubt sein.
Wärmetauscher Cu / Al
Die Wärmetauscher bestehen aus Kupferrohren mit auf-
gepreßten Aluminiumlamellen. Das Lamellenpaket wird
durch einen galvanisch verzinkten Stahlrahmen einge-
faßt.
Der Sammler und der Verteiler sind aus Stahl gefertigt.
Beachten Sie die folgenden Angaben zu den Wärme-
tauschern:
Der Heizmittelanschluß erfolgt über Gewindestutzen.
à
Die maximale Betriebstemperatur beträgt 130 °C.
à
Der maximale Betriebsdruck beträgt 16 bar.
à
à
Die Wärmetauscher sind nicht für den Betrieb mit
Dampf oder Thermoöl geeignet.
c
12,5
d
Ø
d
a
b
c
d
430
510
155
505
590
192
620
750
250
730
830
305
Anschluß an die Heizungsanlage
Der Anschluß der REMKO PWW ist bauseits über
à
Absperrschieber, Automatikentlüfter und Verschrau-
bungen im Vor- und Rücklauf vorzunehmen.
Eventuell Kompensatoren einsetzen.
Die Anschlußseite ist beliebig.
à
Rechts oder links.
Die Geräte arbeiten im Gegenstromprinzip.
à
Der Wassereintritt (Vorlauf) ist generell „unten" aus-
à
zuführen. Der Wasseraustritt (Rücklauf) ist generell
„oben" auszuführen.
Luftaustritt
à
Der Wärmetauscher ist nach erfolgter Montage sorg-
fältig zu entlüften.
b
Luftpolster im Register führen zu Verminderung der
Leistung des Gerätes.
Die Gewindegrößen der Heizregister entnehmen Sie
à
bitte den technischen Daten.
G
Bei Stillstand des Ventilators muß immer gleichzei-
tig die Heizmittelzufuhr unterbrochen werden.
e
270
Entleerung bei Frostgefahr
270
Eine vollständige statische Entleerung des Wärmetau-
schers ist nicht möglich. Die vollständige Entleerung
270
des Wärmetauschers ist nur unter Verwendung von
Druckluft möglich.
340
Entlüftung
Entleerung
Wichtige Hinweise zum Frostschutz!
Um Frostschäden zu verhindern, muß bei Temperaturen
unter 0 °C eine Frostschutzeinrichtung angebracht wer-
den.
Bei Anlagen, die in frostgefährdeten Räumen außer Be-
trieb genommen werden, darf sich auf keinen Fall Was-
ser im Wärmetauscher befinden. Das Restwasser ist
mit Druckluft auszublasen.
Ist dies nicht möglich, muß dem Heizmedium (Wasser)
ein geeignetes Frostschutzmittel beigemischt werden.
G
Für Frostschäden am Wärmetauscher besteht kein
Anspruch auf Gewährleistung!
Lufteintritt
Wasseraustritt
Wassereintritt
Frostschutzthermostat
Verschraubungen
5
