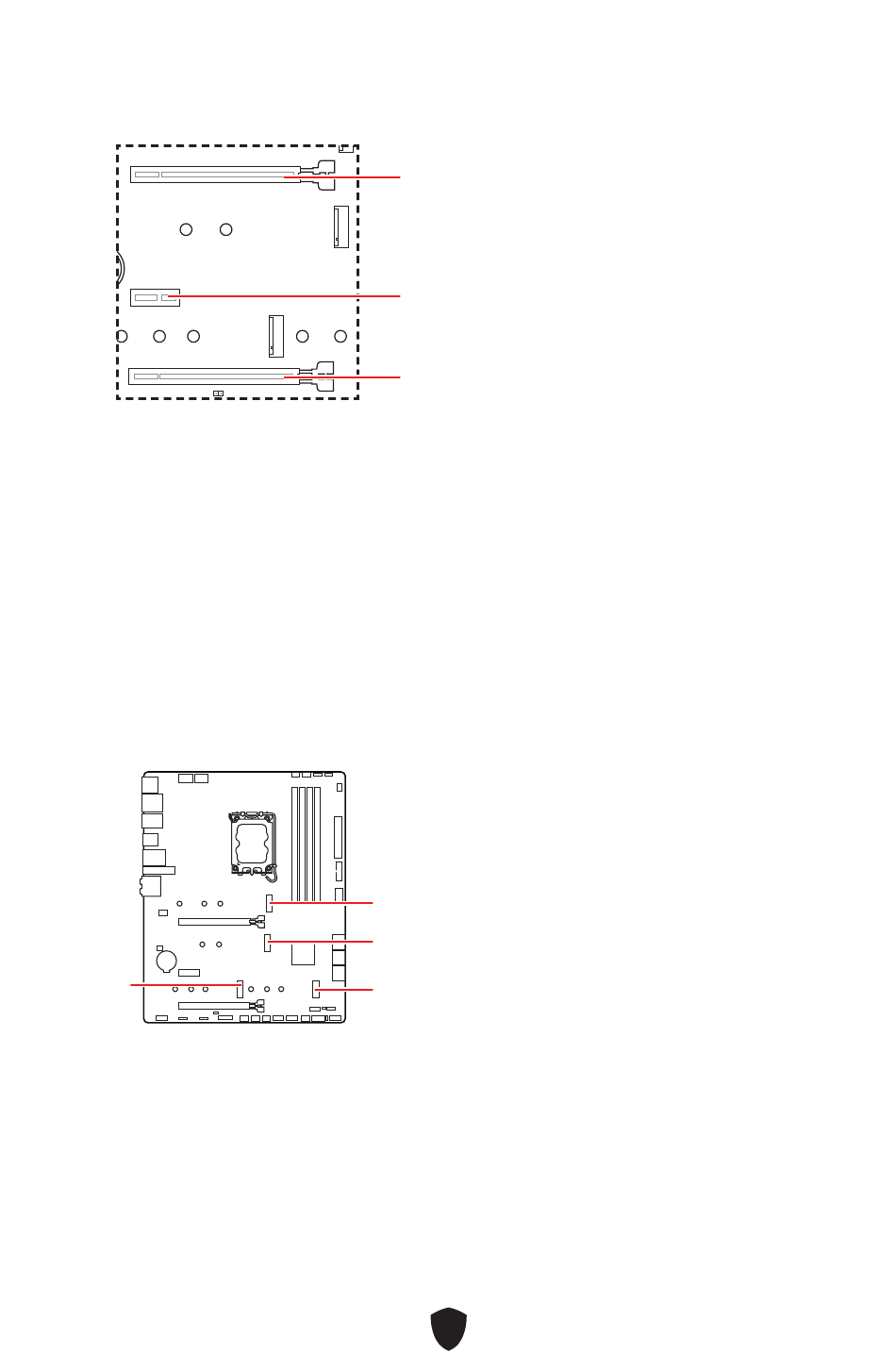

PCI_E1~3 : Slots d'extension PCIe

BAT1
⚠
Important
Si vous installez une carte graphique lourde, il vous faut utiliser un outil comme
∙
la barre de support MSI pour supporter son poids et pour éviter la déformation du
slot.
Si vous choisissez d'installer une seule carte d'extension PCIe x16, nous vous
∙
recommandons d'utiliser le slot PCI_E1 pour profiter de performances optimales.
∙ Veillez à toujours mettre l'ordinateur hors tension et à débrancher le cordon
d'alimentation avant d'installer les cartes d'extension. Référez-vous à la
documentation des cartes pour vérifier si un composant ou un logiciel doit être
modifié.

M2_1~4 : Slots M.2 (Touche M)

M2_3
⚠
Important
∙ La technologie Intel® RST supporte uniquement un SSD M.2 PCIe avec une mémoire
ROM UEFI.
Si votre SSD M.2 dispose de son propre système de dissipation de chaleur, retirez
∙
les plaques M.2 ou les cubes en caoutchouc dans les slots M.2 avant d'installer le
SSD M.2. Veuillez ne pas réinstaller le dissipateur fourni avec votre carte mère.
PCI_E1 : PCIe 5.0 x16 (depuis CPU)
PCI_E2 : PCIe 3.0 x1 (depuis chipset Z790)
PCI_E3 : PCIe 4.0 x4 (depuis chipset Z790)
M2_1
M2_2
M2_4
29
