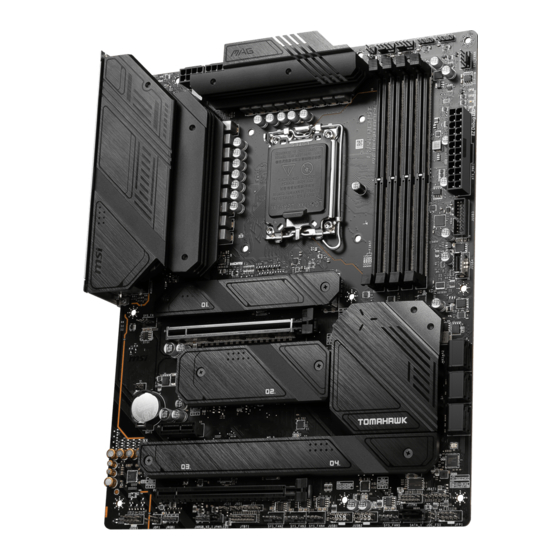

MSI MAG Z790 TOMAHAWK WIFI DDR4 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. MSI Anleitungen
  4. Mainboards
  5. MAG Z790 TOMAHAWK WIFI DDR4
  6. Benutzerhandbuch
MSI MAG Z790 TOMAHAWK WIFI DDR4 Benutzerhandbuch

MSI MAG Z790 TOMAHAWK WIFI DDR4 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für MAG Z790 TOMAHAWK WIFI DDR4:
1
2
Inhalt
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
378
379
380
381
382
383
384
385
386
387
388
389
390
391
392
393
394
395
396
397
398
399
400
401
402
403
404
405
406
407
408
409
410
411
412
413
414
415
416
417
418
419
420
421
422
423
424
425
426
427
428
429
430
431
432
433
434
435
436
437
438
439
440
441
442
443
444
445
446
447
448
449
450
451
452
453
454
455
456
457
458
459
460
461
462
463
464
465
466
467
468
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 60

Quicklinks

MAG Z790 TOMAHAWK WIFI DDR4
Motherboard
User Guide
Benutzerhandbuch
Manuel d'utilisation
Руководство пользователя
取扱説明書
사용 명서
使用手冊
使用手册

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für MSI MAG Z790 TOMAHAWK WIFI DDR4

Inhaltszusammenfassung für MSI MAG Z790 TOMAHAWK WIFI DDR4

  • Seite 1 MAG Z790 TOMAHAWK WIFI DDR4 Motherboard User Guide Benutzerhandbuch Manuel d’utilisation Руководство пользователя 取扱説明書 사용 명서 使用手冊 使用手册...
  • Seite 2 English Deutsch Français Русский 日本語 한국어 繁體中文 簡体中文...

  • Seite 3: Inhaltsverzeichnis

    Contents Quick Start........................3 Specifications ......................15 Special Features ......................20 Package Contents ...................... 21 Back Panel Connectors ..................... 22 LAN Port LED Status Table .................. 23 Audio Jacks Connection ..................23 Overview of Components ................... 26 CPU Socket ......................27 DIMM Slots ......................
  • Seite 4 Onboard LEDs ......................49 EZ Debug LED ....................... 49 Installing OS, Drivers & MSI Center ................50 MSI Center ......................53 UEFI BIOS ........................54 BIOS Setup ......................55 Resetting BIOS ...................... 56 Updating BIOS ....................... 56...

  • Seite 5: Quick Start

    Quick Start Thank you for purchasing a new motherboard from MSI®. This Quick Start section provides demonstration diagrams about how to install your computer. Some of the installations also provide video demonstrations. Please link to the URL to watch it with the web browser on your phone or tablet.

  • Seite 6: Safety Information

    Safety Information ∙ The components included in this package are prone to damage from electrostatic discharge (ESD). Please adhere to the following instructions to ensure successful computer assembly. ∙ Ensure that all components are securely connected. Loose connections may cause the computer to not recognize a component or fail to start.
  • Seite 7 Case stand-off notification To prevent damage to the motherboard, any unnecessary mounting stand-off between the motherboard circuits and the computer case is prohibited. The Case standoff keep out zone signs will be marked on the backside of motherboard (as shown below) to serve as a warning to user.
  • Seite 8 Installing a Processor ⚽ ∙ https://youtu.be/KMf9oIDsGes...
  • Seite 9 Installing DDR4 memory ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
  • Seite 10 Connecting the Front Panel Header ⚽ ∙ http://youtu.be/DPELIdVNZUI Power LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...

  • Seite 11: Installing The Motherboard

    Installing the Motherboard ⚽ ∙ https://youtu.be/wWI6Qt51Wnc Torque: 3 kgf·cm* BAT1 *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
  • Seite 12 Connecting the Power Connectors ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR1~2...
  • Seite 13 Installing SATA Drives ⚽ ∙ http://youtu.be/RZsMpqxythc...
  • Seite 14 Installing a Graphics Card ⚽ ∙ http://youtu.be/mG0GZpr9w_A...

  • Seite 15: Connecting Peripheral Devices

    Connecting Peripheral Devices...
  • Seite 16 Power On...

  • Seite 17: Specifications

    Specifications ∙ Supports 12th/ 13th Gen Intel® Core™ Processors, Pentium® Gold and Celeron® Processors* ∙ Processor socket LGA1700 * Please go to www.msi.com to get the newest support status as new processors are released. Chipset Intel® Z790 Chipset ∙ 4x DDR4 memory slots, supporting up to 128GB* ∙...
  • Seite 18 Continued from previous column ∙ 7x SATA 6Gb/s ports SATA Ports • SATA_1, SATA_5~6 & SATA_7~8 (From Z790 chipset) • SATA_A1~A2 (From ASM1061) ∙ 4x M.2 slots (Key M) • M2_1 slot (From CPU) • Supports up to PCIe 4.0 x4 •...
  • Seite 19 Continued from previous column Intel® Wi-Fi 6E ∙ The Wireless module is pre-installed in the M.2 (Key-E) slot ∙ Supports MU-MIMO TX/RX, 2.4GHz/ 5GHz/ 6GHz*(160MHz) up to 2.4Gbps Wi-Fi & Bluetooth® ∙ Supports 802.11 a/ b/ g/ n/ ac/ ax ∙...
  • Seite 20 Continued from previous column ∙ 1x DisplayPort ∙ 1x HDMI™ port ∙ 1x Clear CMOS button ∙ 1x Flash BIOS button ∙ 4x USB 3.2 Gen 1 5Gbps Type-A ports (From Hub GL3523) ∙ 4x USB 3.2 Gen 2 10Gbps Type-A ports (From Z790 chipset) Back Panel Connectors...
  • Seite 21 Continued from previous column ∙ Drivers ∙ MSI Center ∙ Intel Extreme Tuning Utility ∙ Realtek Console ∙ CPU-Z MSI GAMING Software ∙ Norton 360 Deluxe ∙ 7-ZIP ∙ AIDA64 Extreme - MSI Edition ∙ MSI APP Player (BlueStacks) ∙ Tile...

  • Seite 22: Special Features

    • System Info Audio • Microsoft App • Audio Boost 5 • My Device RGB Support • MSI Display Kit • Mystic Light Extension (RGB) Thermal Features • Mystic Light Extension (ARGB Gen2) • Extended Heatsink Design • Ambient Devices Support •...

  • Seite 23: Package Contents

    There is an ISO file in the supplied USB drive. Please do not delete it accidentally. ∙ For more information on installing drivers, please refer to Installing OS, Drivers & MSI Center chapter. If any of the above items are damaged or missing, please contact your retailer. ∙...

  • Seite 24: Back Panel Connectors

    Back Panel Connectors Item Description DisplayPort USB 3.2 Gen 1 5Gbps Type-A ports (From Hub GL3523) USB 3.2 Gen 2 10Gbps Type-A ports (From Z790 chipset) 2.5 Gbps LAN (RJ45) port Wi-Fi antenna connectors Audio jacks HDMI™ port Clear CMOS button ∙...

  • Seite 25: Lan Port Led Status Table

    LAN Port LED Status Table Link/ Activity LED Speed LED Status Description Status Speed No link 10 Mbps Yellow Linked Green 100/1000 Mbps Blinking Data activity Orange 2.5 Gbps Audio Jacks Connection Audio jacks to headphone and microphone diagram Audio jacks to stereo speakers diagram AUDIO INPUT...
  • Seite 26 Audio jacks to 4-channel speakers diagram AUDIO INPUT Rear Front Audio jacks to 5.1-channel speakers diagram AUDIO INPUT Rear Front Center/ Subwoofer Audio jacks to 7.1-channel speakers diagram AUDIO INPUT Rear Front Side Center/ Subwoofer...

  • Seite 27: Installing Antennas

    Installing antennas 1. Screw the antennas tight to the antenna connectors as shown below. 2. Orient the antennas.

  • Seite 28: Overview Of Components

    Overview of Components SYS_FAN6 ATX_PWR1 JUSB3 JUSB4 M2_1 SYS_FAN1 PCI_E1 M2_2 SATA ▼ _A1 ▲ _A2 JDASH1 SATA ▼ _7 ▲ _8 BAT1 SATA ▼ _5 ▲ _6 PCI_E2 M2_3 M2_4 JTPM1 PCI_E3 JBAT1 JFP2 JCI1...

  • Seite 29: Cpu Socket

    ∙ Always unplug the power cord from the power outlet before installing or removing the CPU. Please retain the CPU protective cap after installing the processor. MSI will deal ∙ with Return Merchandise Authorization (RMA) requests if only the motherboard comes with the protective cap on the CPU socket.

  • Seite 30: Dimm Slots

    It is recommended to use a more efficient memory cooling system for full DIMMs ∙ installation or overclocking. The stability and compatibility of installed memory module depend on installed CPU ∙ and devices when overclocking. ∙ Please refer to www.msi.com for more information on compatible memory.

  • Seite 31: Pci_E1~3: Pcie Expansion Slots

    PCI_E3: PCIe 4.0 x4 (From Z790 chipset) ⚠ Important If you install a large and heavy graphics card, you need to use a tool such as MSI ∙ Graphics Card Bolster to support its weight to prevent deformation of the slot.
  • Seite 32 Installing M.2 module into M2_1 slot 1. Loosen the screws of M.2 Shield Frozr heatsink. 2. Lift up the M.2 Shield Frozr heatsink and remove it. 3. Remove or exchange the screws according to your SSD length. Skip this step, if you install 2280 SSD.
  • Seite 33 4. Insert your M.2 SSD into the M.2 slot at a 30-degree angle. 5. Rotate the EZ M.2 Clip to fix the M.2 SSD. 30º 30º 30º 30º 6. Remove the protective film from the thermal pad under the M.2 Shield Frozr heatsink.
  • Seite 34 Installing M.2 module into M2_2 slot 1. Loosen the screws of M.2 Shield Frozr heatsink. 2. Lift up the M.2 Shield Frozr heatsink and remove it. 3. If you want to install 2260 M.2 SSD, please install the supplied EZ M.2 Clip kit in the 2260 screw hole.
  • Seite 35 4. Insert your M.2 SSD into the M.2 slot at a 30-degree angle. 5. Rotate the EZ M.2 Clip to fix the M.2 SSD. 30º 30º 2260 SSD 30º 30º 2280 SSD 6. Remove the protective film from the thermal pad under the M.2 Shield Frozr heatsink.
  • Seite 36 Installing M.2 module into M2_3 & M2_4 slots 1. Loosen the screws of M.2 Shield Frozr heatsink. 2. Lift up the M.2 Shield Frozr heatsink and remove it. 6 6 7 7 3. If you want to install 2242 or 2260 M.2 SSD, please install the supplied EZ M.2 Clip kit in the 2240 or 2260 screw hole.
  • Seite 37 4. Insert your M.2 SSD into the M.2 slot at a 30-degree angle. 5. Rotate the EZ M.2 Clip to fix the M.2 SSD. ∙ M2_3 slot 2242/2260 SSD 30º 30º 30º 30º 2280 SSD ∙ M2_4 slot 2242/2260 SSD 30º...
  • Seite 38 6. Remove the protective film from the thermal pad under the M.2 Shield Frozr heatsink. 7. Put the M.2 Shield Frozr heatsink back in place and secure it.

  • Seite 39: Sata_1, Sata_5~6, Sata_7~8 & Sata_A1~A2: Sata 6Gb/S Connectors

    SATA_1, SATA_5~6, SATA_7~8 & SATA_A1~A2: SATA 6Gb/s Connectors These connectors are SATA 6Gb/s interface ports. Each connector can connect to one SATA device. SATA_1 SATA_A2 SATA_A1 SATA_8 SATA_7 SATA_6 SATA_5 ⚠ Important Please do not fold the SATA cable at a 90-degree angle. Data loss may result during ∙...

  • Seite 40: Jaud1: Front Audio Connector

    JAUD1: Front Audio Connector This connector allows you to connect audio jacks on the front panel. Signal Name Signal Name MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2: Front Panel Connectors The JFP1 connector controls the power on, power reset, and the LEDs on your PC case/chassis.

  • Seite 41: Jdash1: Tuning Controller Connector

    JDASH1: Tuning Controller Connector This connector is used to connect an optional Tuning Controller module. Signal Name Signal Name No Pin MCU_SMB_SCL_M MCU_SMB_SDA_M VCC5 Ground JCI1: Chassis Intrusion Connector This connector allows you to connect the chassis intrusion switch cable. Normal Trigger the chassis (default)

  • Seite 42: Cpu_Pwr1~2, Atx_Pwr1: Power Connectors

    CPU_PWR1~2, ATX_PWR1: Power Connectors These connectors allow you to connect an ATX power supply. CPU_PWR1~2 Signal Name Signal Name Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 Signal Name Signal Name +3.3V +3.3V CPU_PWR1~2 Ground Ground Ground PWR OK 5VSB +12V ATX_PWR1...

  • Seite 43: Jusb4: Usb 3.2 Gen 2 Type-C Front Panel Connector

    JUSB4: USB 3.2 Gen 2 Type-C Front Panel Connector This connector allows you to connect USB 3.2 Gen 2 10Gbps Type-C connector on the front panel. The connector has a foolproof design. When you connect the cable, be sure to connect it with the corresponding orientation. USB Type-C Cable JUSB4 USB Type-C port on...

  • Seite 44: Jusb1~2: Usb 2.0 Connectors

    ∙ In order to recharge your iPad, iPhone and iPod through USB ports, please install MSI Center utility. JTPM1: TPM Module Connector This connector is for TPM (Trusted Platform Module). Please refer to the TPM security platform manual for more details and usages.

  • Seite 45: Joc_Fs1: Safe Boot Jumper

    JOC_FS1: Safe Boot Jumper This jumper is used for Safe Boot. Once enabled, the system will boot with default settings and lower PCIe (from CPU) mode. Normal Enabled (default) Apply the BIOS default settings and lower PCIe Boot with the saved (from CPU) mode for BIOS settings.

  • Seite 46: Cpu_Fan1, Pump_Fan1, Sys_Fan1~6: Fan Connectors

    CPU_FAN1, PUMP_FAN1, SYS_FAN1~6: Fan Connectors Fan connectors can be classified as PWM (Pulse Width Modulation) Mode or DC Mode. PWM Mode fan connectors provide constant 12V output and adjust fan speed with speed control signal. DC Mode fan connectors control fan speed by changing voltage. The auto mode fan connectors can automatically detect PWM and DC mode.

  • Seite 47: Jbat1: Clear Cmos (Reset Bios) Jumper

    JBAT1: Clear CMOS (Reset BIOS) Jumper There is CMOS memory onboard that is external powered from a battery located on the motherboard to save system configuration data. If you want to clear the system configuration, set the jumpers to clear the CMOS memory. Keep Data Clear CMOS/ (default)

  • Seite 48: Jrgb1: Rgb Led Connector

    (12V/G/R/B) with the maximum power rating of 3A (12V). Always turn off the power supply and unplug the power cord from the power outlet ∙ before installing or removing the RGB LED strip. Please use MSI’s software to control the extended LED strip. ∙...

  • Seite 49: Jargb_V2_1~3: A-Rainbow V2 (Argb Gen2) Led Connectors

    JARGB_V2_1~3: A-RAINBOW V2 (ARGB Gen2) LED Connectors The JARGB_V2 connectors allow you to connect the ARGB Gen2 and the ARGB-based LED strips. The JARGB_V2 connector supports up to 240 individually addressable RGB LEDs with maximum power rating of 3A (5V). Signal Name Signal Name Data...
  • Seite 50 It is recommended that you install LED strips with the same specification to achieve the best effects. Always turn off the power supply and unplug the power cord from the power outlet ∙ before installing or removing the addressable RGB LED strip. Please use MSI’s software to control the extended LED strip. ∙...

  • Seite 51: Onboard Leds

    Onboard LEDs EZ Debug LED These LEDs indicate the debug status of the motherboard. CPU - indicates CPU is not detected or fail. DRAM - indicates DRAM is not detected or fail. VGA - indicates GPU is not detected or fail. BOOT - indicates the booting device is not detected or fail.

  • Seite 52: Installing Os, Drivers & Msi Center

    Installing OS, Drivers & MSI Center Please download and update the latest utilities and drivers at www.msi.com Installing Windows 10/ Windows 11 1. Power on the computer. 2. Insert the Windows 10/ Windows 11 installation disc/USB into your computer. 3. Press the Restart button on the computer case.
  • Seite 53 2. Select Start > Settings > Windows Update, and then select Check for updates. 3. MSI Driver Utility Installer will pop up automatically. 4. Select the I have read and agree to the MSI Terms of Use check box, and then click Next.
  • Seite 54 5. Check the Select All checkbox in the lower-left corner and click Install to install MSI Center and drivers. The installation progress will be shown at the bottom. 6. Once the progress has completed, click Finish.

  • Seite 55: Msi Center

    MSI Center is an application that helps you easily optimize game settings and smoothly use content creation softwares. It also allows you to control and synchronize LED light effects on PCs and other MSI products. With MSI Center, you can customize ideal modes, monitor system performance, and adjust fan speed.

  • Seite 56: Uefi Bios

    UEFI has many new functions and advantages that traditional BIOS cannot achieve, and it will completely replace BIOS in the future. The MSI UEFI BIOS uses UEFI as the default boot mode to take full advantage of the new chipset’s capabilities.

  • Seite 57: Bios Setup

    * When you press F10, a confirmation window appears and it provides the modification information. Select between Yes or No to confirm your choice. BIOS User Guide If you’d like to know more instructions on setting up the BIOS, please refer to https://download.msi.com/archive/mnu_exe/mb/Intel700BIOS.pdf or scan the QR code to access. ⚠ Important...

  • Seite 58: Resetting Bios

    Updating BIOS Updating BIOS with M-FLASH Before updating: Please download the latest BIOS file that matches your motherboard model from MSI website. And then save the BIOS file into the USB flash drive. Updating BIOS: 1. Switch to the target BIOS ROM by Multi-BIOS switch. Please skip this step if your motherboard doesn’t has this switch.
  • Seite 59 1. Please download the latest BIOS file that matches your motherboard model from the MSI® website. 2. Rename the BIOS file to MSI.ROM, and save it to the root of the USB storage device. 3. Connect the power supply to CPU_PWR1 and ATX_PWR1. (No need to install CPU and memory.)
  • Seite 60 Inhalt Schnellstart .......................3 Spezifikationen ....................15 Besondere Funktionen ..................20 Lieferumfang ....................21 Anschlüsse auf der Rückseite .................22 LAN Port LED Zustandstabelle ................23 Audiobuchsen ....................... 23 Übersicht der Komponenten ................26 CPU Sockel ......................27 DIMM Steckplätze ....................28 PCI_E1~3: PCIe Erweiterungssteckplätze ............29 M2_1~4: M.2 Steckplätze (Key M) ................
  • Seite 61 Onboard LEDs ....................49 EZ DEBUG LED ..................... 49 Installation von OS, Treibern & MSI Center ............50 MSI Center ......................53 UEFI BIOS ......................54 BIOS Setup ......................55 Reset des BIOS ..................... 56 Aktualisierung des BIOS ..................56...

  • Seite 62: Schnellstart

    Schnellstart Danke, dass Sie das MSI® Motherboard gewählt haben. Dieser Abschnitt der Kurzanleitung bietet eine Demo zur Installation Ihres Computers. Manche Installationen bieten auch die Videodemonstrationen. Klicken Sie auf die URL, um diese Videoanleitung mit Ihrem Browser auf Ihrem Handy oder Table anzusehen. Oder scannen Sie auch den QR Code mit Ihrem Handy, um die URL zu öffnen.

  • Seite 63: Sicherheitshinweis

    Sicherheitshinweis ∙ Die im Paket enthaltene Komponenten sind der Beschädigung durch elektrostatischen Entladung (ESD). Beachten Sie bitte die folgenden Hinweise, um die erfolgreichen Computermontage sicherzustellen. ∙ Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere Steckverbindungen können Probleme verursachen, zum Beispiel: Der Computer erkennt eine Komponente nicht oder startet nicht.
  • Seite 64 Hinweise zum Gehäuseabstandshalter Um eine Beschädigung des Motherboards zu vermeiden, sind unnötige Abstandshalter zwischen den Motherboard-Schaltkreisen und dem Computergehäuse verboten. Die Schilder „Case Standoff Keep Out Zone (Gehäuseabstandszone freihalten )“ auf der Rückseite des Motherboards (wie unten gezeigt) dienen als entsprechender Hinweis für den Anwender.

  • Seite 65: Installation Des Prozessors

    Installation des Prozessors ⚽ ∙ https://youtu.be/KMf9oIDsGes...
  • Seite 66 Installation des DDR4-Speichers ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...

  • Seite 67: Anschließen Der Frontpanel-Stiftleiste

    Anschließen der Frontpanel-Stiftleiste ⚽ ∙ http://youtu.be/DPELIdVNZUI Power LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...

  • Seite 68: Installation Des Motherboards

    Installation des Motherboards ⚽ ∙ https://youtu.be/wWI6Qt51Wnc Drehmoment 3 kgf·cm* BAT1 *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
  • Seite 69 Stromanschlüsse anschliessen ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR1~2...

  • Seite 70: Installation Der Sata-Laufwerke

    Installation der SATA-Laufwerke ⚽ ∙ http://youtu.be/RZsMpqxythc...

  • Seite 71: Einbau Der Grafikkarte

    Einbau der Grafikkarte ⚽ ∙ http://youtu.be/mG0GZpr9w_A...

  • Seite 72: Peripheriegeräte

    Peripheriegeräte...

  • Seite 73: Einschalten

    Einschalten...

  • Seite 74: Spezifikationen

    Spezifikationen ∙ Unterstützt Intel® Core™ der 12./13. Generation Prozessoren, Pentium® Gold und Celeron® Prozessoren ∙ Prozessor Sockel LGA1700 * Bitte besuchen Sie www.msi.com, um den neuesten Support-Status zu erhalten, wenn neue Prozessoren veröffentlicht werden. Chipsatz Intel® Z790 Chipsatz ∙ 4x DDR4 Speicherplätze, aufrüstbar bis 128 GB* ∙...
  • Seite 75 Fortsetzung der vorherigen Spalte ∙ 7x SATA 6Gb/s Anschlüsse SATA Anschlüsse • SATA_1, SATA_5~6 & SATA_7~8 (vom Z790 Chipsatz) • SATA_A1~A2 (vom ASM1061) ∙ 4x M.2 Steckplätze (Key M) • M2_1 Steckplatz (von CPU) • Unterstützt bis zu PCIe 4.0 x4 •...
  • Seite 76 Fortsetzung der vorherigen Spalte Intel® Wi-Fi 6 6E ∙ Das Wireless-Modul ist im M.2 (Key-E) Steckplatz vorinstalliert ∙ Unterstützt MU-MIMO TX/RX, 2.4GHz/ 5GHz/ 6GHz* (160MHz) mit Datenraten bis zu 2,4Gbit/s Wi-Fi & Bluetooth® ∙ Unterstützt 802.11 a/ b/ g/ n/ ac/ ax ∙...
  • Seite 77 Fortsetzung der vorherigen Spalte ∙ 1x 4-poliger RGB LED Anschluss LED Funktionen ∙ 3x 3-polige ARGB Gen2 LED Anschlüsse ∙ 4x EZ Debug LED ∙ 1x DisplayPort ∙ 1x HDMI™ Anschluss ∙ 1x Clear CMOS Taste ∙ 1x Flash BIOS Taste ∙...
  • Seite 78 Fortsetzung der vorherigen Spalte ∙ Treiber ∙ MSI Center ∙ Intel® Extreme Tuning Utility ∙ Realtek Console ∙ CPU-Z MSI GAMING Software ∙ Norton 360 Deluxe ∙ 7-ZIP ∙ AIDA64 Extreme - MSI Edition ∙ MSI APP Player (BlueStacks) ∙ Tile...

  • Seite 79: Besondere Funktionen

    Besondere Funktionen MSI Center Funktionen Leistung • Gaming Modus • Core Boost • Smart Priority • Dual CPU Power • Game Highlights • Memory Boost • Mystic Light • Lightning Gen 5 PCI-E • Umgebungsgeräte • Lightning Gen 4 PCI-E/ M.2 Steckplatz •...

  • Seite 80: Lieferumfang

    ∙ Sie darauf, dass Sie sie nicht versehentlich löschen. Weitere Informationen zum Installieren von Treibern finden Sie im Kapitel Installieren von Betriebssystem, Treibern und MSI Center. ∙ Falls einer der oben aufgeführten Artikel beschädigt ist oder fehlt, wenden Sie sich...

  • Seite 81: Anschlüsse Auf Der Rückseite

    Anschlüsse auf der Rückseite Artikel Beschreibung DisplayPort USB 3.2 Gen 1 5Gbit/s Typ-A Anschlüsse (vom Hub GL3523) USB 3.2 Gen 2 10Gbit/s Typ-A Anschlüsse (vom Z790 Chipsatz) 2,5 Gbit/s LAN (RJ45) Anschluss Wi-Fi Antennenanschlüsse Audiobuchsen HDMI™ Anschluss Clear CMOS Taste ∙...

  • Seite 82: Lan Port Led Zustandstabelle

    LAN Port LED Zustandstabelle Verbindung/ Aktivität LED Geschwindigkeit LED Zustand Bezeichnung Zustand Geschwindigkeit Keine Verbindung Off (Aus) 10 Mbit/s Gelb Verbindung Grün 100/1000 Mbit/s Blinkt Datenaktivität Orange 2,5 Gbit/s Audiobuchsen Audiobuchsen für den Anschluss von einem Kopfhörer und Mikrofon Audiobuchsen für Stereo-Lautsprecher AUDIO INPUT...

  • Seite 83: Audiobuchsen Für 4 Kanal Anlage

    Audiobuchsen für 4 Kanal Anlage AUDIO INPUT Rear Front Audiobuchsen für 5.1 Kanal Anlage AUDIO INPUT Rear Front Center/ Subwoofer Audiobuchsen für 7.1 Kanal Anlage AUDIO INPUT Rear Front Side Center/ Subwoofer...

  • Seite 84: Antennen Installieren

    Antennen installieren 1. Schrauben Sie die Antennen fest an die Antennenanschlüsse, wie gezeigt. 2. Richten Sie die Antennenspitzen aus.

  • Seite 85: Übersicht Der Komponenten

    Übersicht der Komponenten SYS_FAN6 ATX_PWR1 JUSB3 JUSB4 M2_1 SYS_FAN1 PCI_E1 M2_2 SATA ▼ _A1 ▲ _A2 JDASH1 SATA ▼ _7 ▲ _8 BAT1 SATA ▼ _5 ▲ _6 PCI_E2 M2_3 M2_4 JTPM1 PCI_E3 JBAT1 JFP2 JCI1...

  • Seite 86: Cpu Sockel

    Sie jedoch bitte sicher, dass die betroffenen Komponenten mit den abweichenden Einstellungen während des Übertaktens zurecht kommen. Von jedem Versuch des Betriebes außerhalb der Produktspezifikationen kann nur abgeraten werden. MSI übernehmt keinerlei Garantie für die Schäden und Risiken, die aus einem unzulässigem Betrieb oder einem Betrieb außerhalb der Produktspezifikation resultieren.

  • Seite 87: Dimm Steckplätze

    Es wird empfohlen, ein effizienteres Speicherkühlsystem bei einer Vollbestückung des DIMMs oder beim Übertakten zu verwenden. Die Stabilität und Kompatibilität beim Übertakten der installierten Speichermodule ∙ sind abhängig von der installierten CPU und den installierten Geräten. Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter: ∙ www.msi.com.

  • Seite 88: Pci_E1~3: Pcie Erweiterungssteckplätze

    PCI_E1~3: PCIe Erweiterungssteckplätze PCI_E1: PCIe 5.0 x16 (von CPU) BAT1 PCI_E2: PCIe 3.0 x1 (vom Z790 Chipsatz) PCI_E3: PCIe 4.0 x4 (vom Z790 Chipsatz) ⚠ Wichtig Wenn Sie eine große und schwere Grafikkarte einbauen, benötigen Sie einen ∙ Grafikkarten-Stabilisator (Graphics Card Bolster) der das Gewicht trägt und eine Verformung des Steckplatzes vermeidet.
  • Seite 89 Installieren des M.2-Moduls im M2_1-Steckplatz 1. Lösen Sie die Schraube des M.2-Shield Frozr-Kühlkörpers. 2. Heben Sie den M.2 Shield Frozr-Kühlkörper an und entfernen Sie ihn. 3. Entfernen oder tauschen Sie die Schrauben entsprechend Ihrer M.2-SSD-Länge aus. Überspringen Sie diesen Schritt, wenn Sie eine 2280 SSD installieren. 2260 22110...
  • Seite 90 4. Stecken Sie eine M.2-SSD im 30-Grad-Winkel in den M.2-Steckplatz. 5. Drehen Sie den EZ M.2 Clip, um die M.2 SSD zu befestigen. 30º 30º 30º 30º 6. Entfernen Sie die Schutzfolie vom Wärmeleitpad unter dem M.2 Shield Frozr- Kühlkörper. 7.
  • Seite 91 Installieren des M.2-Moduls im M2_2-Steckplatz 1. Lösen Sie die Schraube des M.2-Shield Frozr-Kühlkörpers. 2. Heben Sie den M.2 Shield Frozr-Kühlkörper an und entfernen Sie ihn. 3. Wenn Sie eine 2260 M.2 SSD installieren möchten, installieren Sie bitte das mitgelieferte EZ M.2 Clip-Kit im 2260 Schraubenloch. Überspringen Sie diesen Schritt, wenn Sie eine 2280 SSD installieren.
  • Seite 92 4. Stecken Sie eine M.2-SSD im 30-Grad-Winkel in den M.2-Steckplatz. 5. Drehen Sie den EZ M.2 Clip, um die M.2 SSD zu befestigen. 30º 30º 2260 SSD 30º 30º 2280 SSD 6. Entfernen Sie die Schutzfolie vom Wärmeleitpad unter dem M.2 Shield Frozr- Kühlkörper.
  • Seite 93 Installieren des M.2-Moduls im M2_3- oder M2_4-Steckplatz 1. Lösen Sie die Schraube des M.2-Shield Frozr-Kühlkörpers. 2. Heben Sie den M.2 Shield Frozr-Kühlkörper an und entfernen Sie ihn. 6 6 7 7 3. Wenn Sie eine 2242- oder 2260-M.2 SSD installieren möchten, installieren Sie bitte das mitgelieferte EZ M.2 Clip-Kit im 2240- oder 2260-Schraubenloch.
  • Seite 94 4. Stecken Sie eine M.2-SSD im 30-Grad-Winkel in den M.2-Steckplatz. 5. Drehen Sie den EZ M.2 Clip, um die M.2 SSD zu befestigen. ∙ M2_3 Steckplatz 2242/2260 SSD 30º 30º 30º 30º 2280 SSD ∙ M2_4 Steckplatz 2242/2260 SSD 30º 30º...
  • Seite 95 6. Entfernen Sie die Schutzfolie vom Wärmeleitpad unter dem M.2 Shield Frozr- Kühlkörper. 7. Setzen Sie den M.2 Shield Frozr-Kühlkörper wieder ein und sichern Sie ihn.

  • Seite 96: Sata_1, Sata_5~6, Sata_7~8 & Sata_A1~A2: Sata 6Gb/S Anschlüsse

    SATA_1, SATA_5~6, SATA_7~8 & SATA_A1~A2: SATA 6Gb/s Anschlüsse Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle SATA 6 Gb/s. Pro Anschluss kann ein SATA Gerät angeschlossen werden. SATA_1 SATA_A2 SATA_A1 SATA_8 SATA_7 SATA_6 SATA_5 ⚠ Wichtig Knicken Sie das SATA-Kabel nicht in einem 90° Winkel. Datenverlust könnte die ∙...

  • Seite 97: Jaud1: Audioanschluss Des Frontpanels

    JAUD1: Audioanschluss des Frontpanels Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen eines Frontpanels. Signalname Signalname MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2: Frontpanel-Anschlüsse Der JFP1-Anschluss steuert das Einschalten, Zurücksetzen und die LEDs an Ihrem PC-Gehäuse/Gehäuse.

  • Seite 98: Jdash1: Tuning Controller-Anschluss

    JDASH1: Tuning Controller-Anschluss An diesem Anschluss wird ein optionales Tuning Controller-Modul angeschlossen. Signalname Signalname No Pin MCU_SMB_SCL_M MCU_SMB_SDA_M VCC5 Ground JCI1: Gehäusekontaktanschluss Dieser Anschluss wird mit einem Kontaktschalter verbunden Normal Löse den (Standardwert) Gehäuseeingriff aus Gehäusekontakt-Detektor verwenden 1. Schließen Sie den JCI1 -Anschluss am Gehäusekontakt-Schalter/ Sensor am Gehäuse an.

  • Seite 99: Cpu_Pwr1~2, Atx_Pwr1: Stromanschlüsse

    CPU_PWR1~2, ATX_PWR1: Stromanschlüsse Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker. CPU_PWR1~2 Signalname Signalname Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 Signalname Signalname +3,3V +3,3V CPU_PWR1~2 Ground Ground Ground PWR OK 5VSB +12V ATX_PWR1 +12V +3,3V +3,3V -12V Ground PS-ON# Ground...

  • Seite 100: Jusb4: Usb 3.2 Gen 2 Type-C Frontplattenanschluss

    JUSB4: USB 3.2 Gen 2 Type-C Frontplattenanschluss Mit diesem Anschluss können Sie den USB 3.2 Gen 2 10 Gbit/s Typ-C Anschluss auf dem Frontpanel verbinden. Der Anschluss verfügt über ein besonders sicheres Design. Wenn Sie das Kabel anschließen, müssen Sie es in der entsprechenden Ausrichtung verbinden.

  • Seite 101: Jusb1~2: Usb 2.0 Anschlüsse

    Schäden kommen. Um ein iPad, iPhone und einen iPod über USB-Anschlüsse aufzuladen, installieren ∙ Sie bitte die MSI Center-Dienstprogramm. JTPM1: TPM Anschluss Dieser Anschluss wird für das TPM Modul (Trusted Platform Module) verwendet. Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie bitte dem TPM Plattform Handbuch.

  • Seite 102: Joc_Fs1: Steckbrücke Für Sicheren Start

    JOC_FS1: Steckbrücke für sicheren Start Diese Steckbrücke wird für den sicheren Start verwendet. Nach der Aktivierung startet das System mit den Standardeinstellungen und dem niedrigeren PCIe-Modus (von der CPU). Normal Aktiviert (Standardwert) Wenden Sie die BIOS- Standardeinstellungen Booten Sie mit den und den niedrigeren gespeicherten BIOS- PCIe-Modus (von der...
  • Seite 103 CPU_FAN1, PUMP_FAN1, SYS_FAN1~6: Stromanschlüsse für Lüfter Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus oder Spannungsmodus betrieben werden. Im PWM-Modus bieten die Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit per Drehzahlsteuersignal. Im DC-Modus bestimmen die Lüfteranschlüsse die Lüftergeschwindigkeit durch Ändern der Spannung. Der Auto-Modus der Lüfteranschlüsse kann den PWM- und DC-Modus automatisch erfassen.

  • Seite 104: Jbat1: Clear Cmos Steckbrücke (Reset Bios)

    JBAT1: Clear CMOS Steckbrücke (Reset BIOS) Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsversorgung durch eine Batterie auf dem Motherboard versorgt, um die Daten der Systemkonfiguration zu speichern. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen. Daten CMOS-Daten beibehalten...

  • Seite 105: Jrgb1: Rgb Led Anschluss

    ∙ R/B) mit der maximalen Leistung von 3 A (12 V) Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie ∙ die RGB-LED-Streifen ein- und ausbauen. Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens. ∙...

  • Seite 106: Jargb_V2_1~3: A-Rainbow V2 (Argb Gen2) Led Anschlüsee

    JARGB_V2_1~3: A-RAINBOW V2 (ARGB Gen2) LED Anschlüsee Mit den JARGB_V2-Anschlüssen können Sie die ARGB Gen2 und die ARGB-basierten LED-Streifen anschließen. Der JARGB_V2-Anschluss unterstützt bis zu 240 einzeln adressierbare RGB-LEDs mit einer maximalen Nennleistung von 3 A (5 V). Signalname Signalname Data No Pin Ground...
  • Seite 107 Es wird empfohlen, LED-Streifen mit der gleichen Spezifikation zu installieren, um ∙ die besten Effekte zu erzielen. ∙ Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie die RGB-LED-Streifen ein- und ausbauen. Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens. ∙...

  • Seite 108: Onboard Leds

    Onboard LEDs EZ DEBUG LED Diese LEDs zeigen den Debug-Status des Motherboards an. CPU - CPU wird nicht erkannt oder ist fehlerhaft. DRAM - DRAM wird nicht erkannt oder ist fehlerhaft. VGA - GPU wird nicht erkannt oder ist fehlerhaft BOOT - Boot-Gerät wird nicht erkannt oder ist fehlerhaft.

  • Seite 109: Installation Von Os, Treibern & Msi Center

    Installation von OS, Treibern & MSI Center Laden Sie die neuesten Treiber und Dienstprogramme von www.msi.com herunter und aktualisieren Sie sie. Installation von Windows 10/ Windows 11 1. Schalten Sie den Computer ein. 2. Legen Sie die Windows 10/ Windows 11-Installations-Disk oder das USB- Flashlaufwerk in das optisches Laufwerk.

  • Seite 110: Installation Von Treibern Mit Dem Msi Driver Utility Installer

    MSI Driver Utility Installer installieren. Informationen zur Installation des LAN-Treibers für Ihr Motherboard finden Sie unter: www.msi.com. Das MSI Driver Utility Installer wird nur einmal angezeigt. Wenn Sie es während des ∙ Vorgangs abbrechen oder schließen, lesen Sie bitte das Kapitel „Live Update“ im MSI Center-Handbuch, um die Treiber zu installieren.
  • Seite 111 5. Aktivieren Sie das Kontrollkästchen „Alle auswählen“ in der unteren linken Ecke und klicken Sie auf „Installieren“, um MSI Center und Treiber zu installieren. Der Fortschritt der Installation wird am unteren Rand des Fensters angezeigt. 6. Nachdem die Installation erfolgreich ausgeführt wurde, klicken Sie auf...

  • Seite 112: Installieren Von Treibern Mit Msi Usb-Laufwerk

    9. Starten Sie Ihren Computer neu. MSI Center MSI Center ist eine Anwendung, mit der Sie die Spieleinstellungen einfach optimieren und die Software zur Erstellung von Inhalten einstellen können. Außerdem können Sie LED-Lichteffekte in PCs und anderen MSI-Produkten steuern und synchronisieren.

  • Seite 113: Uefi Bios

    UEFI BIOS Das MSI UEFI-BIOS ist mit der UEFI-Architektur (Unified Extensible Firmware Interface) kompatibel. Das UEFI-BIOS hat viele neue Funktionen und besitzt Vorteile, die das traditionelle BIOS nicht bieten kann. Es wird zukünftige PCs und Geräte, die der UEFI-Firmware-Architektur entsprechen, vollständig unterstützen. Das MSI UEFI-BIOS verwendet UEFI als Standard-Startmodus, um die Funktionen des neuen Chipsatzes voll auszunutzen.

  • Seite 114: Bios Setup

    Wählen Sie Yes, um die Wahl zu bestätigen, oder No, um die derzeitige Einstellung beizubehalten. BIOS-Benutzerhandbuch Wenn Sie weitere Anweisungen zur BIOS-Einrichtung wünschen, lesen Sie bitte https://download.msi.com/archive/mnu_exe/mb/Intel700BIOSde.pdf oder scannen Sie den QR-Code. ⚠ Wichtig Die Funktionen können je nach Produkt variieren.

  • Seite 115: Reset Des Bios

    Aktualisierung des BIOS mit dem M-FLASH-Programm Vorbereitung: Laden Sie bitte die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI Website herunter. und speichern Sie die BIOS-Datei auf USB- Flash-Laufwerk. BIOS-Aktualisierungsschritte: 1. Wechseln Sie mit dem Multi-BIOS-Switch zum Ziel-BIOS-ROM. Überspringen Sie diesen Schritt, wenn Ihr Motherboard diesen Schalter nicht hat.

  • Seite 116: Aktualisierung Des Bios Mit Msi Center

    1. Laden Sie bitte die neueste BIOS Version, die das Modell des Motherboards entspricht, von der offiziellen MSI® Website. 2. Benennen die BIOS-Datei im MSI.ROM um und speichern Sie die Datei im Root- Verzeichnis des USB 2.0-Speichermedien. 3. Verbinden Sie die Stromversorgung an dem CPU_PWR1 und ATX_PWR1-Stecker.
  • Seite 117 Table des matières Démarrage rapide ......................3 Caractéristiques ......................15 Fonctions spéciales ....................20 Contenu ........................21 Connecteurs de panneau arrière ................22 Tableau explicatif de l’état de la LED du port LAN ..........23 Connexion des prises audio ................. 23 Vue d’ensemble des composants ................
  • Seite 118 LED embarquées ......................49 EZ Debug LED ....................... 49 Installer le système d’exploitation, les pilotes et MSI Center ........ 50 MSI Center ......................52 UEFI BIOS ........................53 Configuration du BIOS ..................54 Réinitialiser le BIOS....................55 Mettre le BIOS à jour .................... 55...

  • Seite 119: Démarrage Rapide

    Démarrage rapide Merci d’avoir acheté cette nouvelle carte mère MSI®. Cette section de démarrage rapide fournit des explications sur son installation dans votre ordinateur. Certains processus d’installations proposent également des démonstrations vidéo. Veuillez visiter l’URL pour regarder la vidéo sur le navigateur Web de votre téléphone ou de votre tablette.

  • Seite 120: Informations De Sécurité

    Informations de sécurité ∙ Les composants dans l’emballage peuvent être endommagés par des décharges électrostatiques (ESD). Pour vous assurer de correctement monter votre ordinateur, veuillez vous référer aux instructions ci-dessous. ∙ Assurez-vous de bien connecter tous les composants. En cas de mauvaise connexion, il se peut que l’ordinateur ne reconnaisse pas le composant et que le démarrage échoue.

  • Seite 121: Zone De Protection

    Avertissement pour l’installation des entretoises Pour éviter d’endommager la carte mère, il est interdit d’installer des entretoises inutiles entre le circuit de la carte mère et le boîtier de l’ordinateur. Les signes de zone interdite (Keep Out Zone) sont marqués à l’arrière de la carte mère (comme indiqué...
  • Seite 122 Installation d’un processeur ⚽ ∙ https://youtu.be/KMf9oIDsGes...
  • Seite 123 Installation de la mémoire DDR4 ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
  • Seite 124 Connexion du panneau avant ⚽ ∙ http://youtu.be/DPELIdVNZUI Power LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...

  • Seite 125: Installation De La Carte Mère

    Installation de la carte mère ⚽ ∙ https://youtu.be/wWI6Qt51Wnc Torque : 3 kgf·cm* BAT1 *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
  • Seite 126 Connexion des connecteurs d’alimentation ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR1~2...
  • Seite 127 Installation des disques SATA ⚽ ∙ http://youtu.be/RZsMpqxythc...
  • Seite 128 Installation d’une carte graphique ⚽ ∙ http://youtu.be/mG0GZpr9w_A...

  • Seite 129: Connexion Des Périphériques

    Connexion des périphériques...
  • Seite 130 Allumer...

  • Seite 131: Caractéristiques

    ∙ Support des processeurs Intel® Core™ de 12ème et 13ème génération, Pentium® Gold et Celeron®* ∙ Socket LGA1700 * Veuillez vous rendre sur le site www.msi.com pour obtenir la dernière liste des modèles supportés à mesure que de nouveaux processeurs sont introduits sur le marché.
  • Seite 132 Suite du tableau sur la page précédente ∙ 1 x port HDMI™ 2.1 avec HDR, supportant une résolution maximum de 4K 60 Hz*/ ** ∙ 1 x port DisplayPort 1.4 avec HBR3, supportant une Sorties vidéo résolution maximum de 8K 60 Hz*/ ** intégrées * Disponible uniquement pour le processeur avec puce graphique intégrée.
  • Seite 133 Suite du tableau sur la page précédente Realtek® ALC4080 Codec ∙ USB 7.1 audio haute performance Audio ∙ Support de la lecture jusqu’à 32 bits/384 kHz sur le panneau avant ∙ Support sortie S/PDIF ∙ 1 x contrôleur Intel® 2.5Gbps LAN Intel®...
  • Seite 134 Suite du tableau sur la page précédente ∙ 1 x connecteur audio avant ∙ 2 x connecteurs de panneau système ∙ 1 x connecteur d’intrusion châssis Connecteurs système ∙ 1 x connecteur de module TPM ∙ 1 x connecteur du contrôleur de réglages ∙...
  • Seite 135 ∙ ACPI 6.4, SMBIOS 3.5 ∙ Multilingue ∙ Pilotes ∙ MSI Center ∙ Intel Extreme Tuning Utility ∙ Realtek Console ∙ CPU-Z MSI GAMING Logiciel ∙ Norton 360 Deluxe ∙ 7-ZIP ∙ AIDA64 Extreme - MSI Edition ∙ MSI APP Player (BlueStacks) ∙ Tile...

  • Seite 136: Fonctions Spéciales

    Audio • Microsoft App • Audio Boost 5 • My Device Support du rétroéclairage • MSI Display kit • Mystic Light Extension (RGB) Caractéristiques du refroidissement • Mystic Light Extension (ARGB Gen2) • Extended Heatsink Design • Ambient Link Support •...

  • Seite 137: Contenu

    Il y a un fichier ISO dans la clé USB fournie. Veuillez ne pas le supprimer ∙ accidentellement. Pour plus d’informations sur l’installation des pilotes, veuillez vous référer au chapitre Installer le système d’exploitation, les pilotes et MSI Center. Veuillez contacter votre revendeur si un des éléments ci-dessus est endommagé ou ∙...

  • Seite 138: Connecteurs De Panneau Arrière

    Connecteurs de panneau arrière Élément Description DisplayPort Ports USB 3.2 Gen 1 5 Gb/s Type-A (depuis Hub GL3523) Ports USB 3.2 Gen 2 10 Gb/s Type-A (depuis chipset Z790) Port LAN (RJ45) 2,5 Gb/s Connecteurs d’antenne Wi-Fi Prises audio Port HDMI™ Bouton Clear CMOS ∙...

  • Seite 139: Tableau Explicatif De L'état De La Led Du Port Lan

    Tableau explicatif de l’état de la LED du port LAN LED indiquant la connexion et LED indiquant la vitesse l’activité État Vitesse État Description Éteint 10 Mb/s Éteint Pas de connexion Vert 100/1000 Mb/s Jaune Connexion correcte Orange 2,5 Gb/s Clignote Activité...
  • Seite 140 Illustration de l’utilisation des ports audio dédiés aux haut- parleurs 4 canaux AUDIO INPUT Rear Front Illustration de l’utilisation des ports audio dédiés aux haut- parleurs 5.1 canaux AUDIO INPUT Rear Front Center/ Subwoofer Illustration de l’utilisation des ports audio dédiés aux haut- parleurs 7.1 canaux AUDIO INPUT Rear...

  • Seite 141: Installation Des Antennes

    Installation des antennes 1. Vissez fermement les antennes aux connecteurs dédiés, comme illustré ici. 2. Orientez les antennes.

  • Seite 142: Vue D'ensemble Des Composants

    Vue d’ensemble des composants SYS_FAN6 ATX_PWR1 JUSB3 JUSB4 M2_1 SYS_FAN1 PCI_E1 M2_2 SATA ▼ _A1 ▲ _A2 JDASH1 SATA ▼ _7 ▲ _8 BAT1 SATA ▼ _5 ▲ _6 PCI_E2 M2_3 M2_4 JTPM1 PCI_E3 JBAT1 JFP2 JCI1...

  • Seite 143: Socket Cpu

    ∙ Veuillez garder le capot de protection du processeur après l’installation du processeur. Selon les exigences de RMA (Return Merchandise Authorization), MSI n’acceptera pas les cartes mère dont le capot de protection aura été retiré. Lors de l’installation d’un processeur, n’oubliez pas d’installer un ventilateur ∙...

  • Seite 144: Slots Dimm

    ∙ La stabilité et la compatibilité du module de mémoire lors de l’overclocking dépendent du processeur et des périphériques installés. ∙ Veuillez vous référer au site www.msi.com pour plus d’informations sur la mémoire compatible.

  • Seite 145: Pci_E1~3 : Slots D'extension Pcie

    Si vous installez une carte graphique lourde, il vous faut utiliser un outil comme ∙ la barre de support MSI pour supporter son poids et pour éviter la déformation du slot. Si vous choisissez d’installer une seule carte d’extension PCIe x16, nous vous ∙...
  • Seite 146 Installation du module M.2 dans le slot M2_1 1. Desserrez les vis de la plaque M.2 Shield Frozr. 2. Soulevez la plaque M.2 Shield Frozr et retirez-la. 3. Retirez ou échangez les vis selon la longueur du SSD. Ignorez cette étape si vous installez un SSD 2280.
  • Seite 147 4. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés. 5. Faites pivoter le clip EZ M.2 pour fixer le SSD M.2. 30º 30º 30º 30º 6. Retirez le film de protection du pad thermique sous la plaque M.2 Shield Frozr. 7.
  • Seite 148 Installation du module M.2 dans le slot M2_2 1. Desserrez les vis de la plaque M.2 Shield Frozr. 2. Soulevez la plaque M.2 Shield Frozr et retirez-la. 3. Si vous souhaitez installer un SSD M.2 2260, veuillez installer le kit de clips EZ M.2 fourni dans le trou de vis 2260.
  • Seite 149 4. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés. 5. Faites pivoter le clip EZ M.2 pour fixer le SSD M.2. 30º 30º SSD 2260 30º 30º SSD 2280 6. Retirez le film de protection du pad thermique sous la plaque M.2 Shield Frozr. 7.
  • Seite 150 Installation du module M.2 dans les slots M2_3 et M2_4 1. Desserrez les vis de la plaque M.2 Shield Frozr. 2. Soulevez la plaque M.2 Shield Frozr et retirez-la. 6 6 7 7 3. Si vous souhaitez installer un SSD M.2 2242 ou 2260, veuillez installer le kit de clips EZ M.2 fourni dans le trou de vis 2240 ou 2260.
  • Seite 151 4. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés. 5. Faites pivoter le clip EZ M.2 pour fixer le SSD M.2. ∙ Slot M2_3 SSD 2242/2260 30º 30º 30º 30º SSD 2280 ∙ Slot M2_4 SSD 2242/2260 30º...
  • Seite 152 6. Retirez le film de protection du pad thermique sous la plaque M.2 Shield Frozr. 7. Remettez la plaque M.2 Shield Frozr en place et fixez-la.
  • Seite 153 SATA_1, SATA_5~6, SATA_7~8 et SATA_A1~A2 : Connecteurs SATA 6 Gb/s Ces connecteurs utilisent une interface SATA 6 Gb/s. Chaque connecteur peut être relié à un appareil SATA. SATA_1 SATA_A2 SATA_A1 SATA_8 SATA_7 SATA_6 SATA_5 ⚠ Important Veuillez ne pas plier les câbles SATA à 90° car cela pourrait entraîner une perte de ∙...

  • Seite 154: Jaud1 : Connecteur Audio Avant

    JAUD1 : Connecteur audio avant Ce connecteur se lie aux prises audio du panneau avant. Broche Nom de signal Broche Nom de signal MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2 : Connecteurs de panneau avant Le connecteur JFP1 contrôle la mise sous tension, la réinitialisation de l’alimentation et les LED du boîtier/châssis de votre PC.

  • Seite 155: Jdash1 : Connecteur Du Contrôleur De Réglages

    JDASH1 : Connecteur du contrôleur de réglages Ce connecteur est utilisé pour connecter un contrôleur de réglage (selon modèle). Broche Nom de signal Broche Nom de signal No Pin MCU_SMB_SCL_M MCU_SMB_SDA_M VCC5 Ground JCI1 : Connecteur d’intrusion châssis Ce connecteur est relié à un câble d’interrupteur d’intrusion châssis. Normal Commencer l’activité...

  • Seite 156: Cpu_Pwr1~2, Atx_Pwr1 : Connecteurs D'alimentation

    CPU_PWR1~2, ATX_PWR1 : Connecteurs d’alimentation Ces connecteurs vous permettent de relier une alimentation ATX. CPU_PWR1~2 Broche Nom de signal Broche Nom de signal Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 Broche Nom de signal Broche Nom de signal +3.3V +3.3V CPU_PWR1~2...

  • Seite 157: Jusb4 : Connecteur De Panneau Avant Usb 3.2 Gen 2 Type-C

    JUSB4 : Connecteur de panneau avant USB 3.2 Gen 2 Type-C Ce connecteur vous permet de relier un connecteur USB 3.2 Gen 2 10 Gb/s Type-C sur le panneau avant. Pour plus de sécurité, ce connecteur a été conçu pour offrir une excellente robustesse.

  • Seite 158: Jusb1~2 : Connecteurs Usb 2.0

    ∙ Pour recharger votre iPad, iPhone et iPod par l’intermédiaire d’un port USB, veuillez installer l’utilitaire MSI Center. JTPM1 : Connecteur de module TPM Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous référer au manuel du module TPM pour plus d’informations.

  • Seite 159: Joc_Fs1 : Cavalier De Démarrage Sécurisé

    JOC_FS1 : Cavalier de démarrage sécurisé Ce cavalier est utilisé pour le démarrage sécurisé. Une fois activé, le système démarrera avec les paramètres par défaut et le mode PCIe inférieur (depuis CPU). Normal Activé (défaut) Appliquer les paramètres par défaut Démarrez avec les du BIOS et le mode paramètres BIOS...

  • Seite 160: Cpu_Fan1, Pump_Fan1, Sys_Fan1~6 : Connecteurs De Ventilateur

    CPU_FAN1, PUMP_FAN1, SYS_FAN1~6 : Connecteurs de ventilateur Les connecteurs de ventilateur peuvent être utilisés en mode PWM (Pulse Width Modulation) et en mode DC. En mode PWM, les connecteurs fournissent une sortie de 12 V constante et ajustent la vitesse du ventilateur avec un signal de contrôle de vitesse.

  • Seite 161: Jbat1 : Cavalier Clear Cmos (Réinitialiser Le Bios)

    JBAT1 : Cavalier Clear CMOS (Réinitialiser le BIOS) Une mémoire CMOS est intégrée et est alimentée en externe par une batterie située sur la carte mère afin de conserver les données de configuration système. Si vous souhaitez effacer la configuration du système, réglez le cavalier pour effacer la mémoire CMOS.

  • Seite 162: Jrgb1 : Connecteur Led Rgb

    2 mètres maximum avec une puissance nominale maximale de 3 A (12 V). Avant d’installer ou de retirer le ruban LED RGB, veillez à toujours éteindre ∙ l’alimentation et à débrancher le câble d’alimentation de la prise électrique. Veuillez utiliser un logiciel MSI dédié pour contrôler le ruban d’extension LED. ∙...

  • Seite 163: Jargb_V2_1~3 : Connecteurs Led A-Rainbow V2 (Argb Gen2)

    JARGB_V2_1~3 : Connecteurs LED A-RAINBOW V2 (ARGB Gen2) Les connecteurs JARGB_V2 vous permettent de connecter les rubans LED ARGB Gen2 et ARGB. Le connecteur JARGB_V2 supporte jusqu’à 240 LED RGB adressables individuellement avec une puissance nominale maximale de 3 A (5 V). Broche Nom de signal Broche...
  • Seite 164 LED proposant les mêmes caractéristiques. Avant d’installer ou de retirer le ruban LED RGB adressable, veillez à toujours ∙ éteindre l’alimentation et à débrancher le câble d’alimentation de la prise électrique. Veuillez utiliser un logiciel MSI dédié pour contrôler le ruban d’extension LED. ∙...

  • Seite 165: Led Embarquées

    LED embarquées EZ Debug LED Ces LEDs indiquent l’état de débogage de la carte mère. CPU - indique que le CPU n’est pas détecté ou que son initialisation a échoué. DRAM - indique que la mémoire DRAM n’est pas détectée ou que son initialisation a échoué. VGA - Indique que les périphériques GPU/PCIE/M.2 ne sont pas détectés ou que leur initialisation a échoué.

  • Seite 166: Installer Le Système D'exploitation, Les Pilotes Et Msi Center

    Installer le système d’exploitation, les pilotes et MSI Center Veuillez vous référer au site www.msi.com pour télécharger et mettre à jour les derniers utilitaires et pilotes. Installer Windows 10/Windows 11 1. Allumez l’ordinateur. 2. Insérez le disque ou la clé USB d’installation de Windows 10/Windows 11 dans votre ordinateur.
  • Seite 167 Rechercher les mises à jour. 3. MSI Driver Utility Installer apparaîtra automatiquement. 4. Cochez la case J’ai lu et j’accepte les conditions d’utilisation de MSI (I have read and agree to the MSI Terms of Use), puis cliquez sur Suivant (Next).
  • Seite 168 5. Cochez la case Sélectionner tout (Select All) dans le coin inférieur gauche et cliquez sur Installer (Install) pour installer MSI Center et les pilotes. La progression de l’installation sera affichée en bas. 6. Une fois la progression terminée, cliquez sur Terminer (Finish).

  • Seite 169: Msi Center

    9. Redémarrez votre ordinateur. MSI Center MSI Center est une application qui vous aide à optimiser facilement les paramètres de jeu et à utiliser les logiciels de création de contenu de manière intuitive. Elle vous permet également de contrôler et de synchroniser les effets de lumière LED sur les PC et autres produits MSI.

  • Seite 170: Uefi Bios

    BIOS traditionnel. Le BIOS UEFI est ainsi voué à totalement remplacer le BIOS traditionnel à l’avenir. Le BIOS UEFI de MSI utilise UEFI comme mode de démarrage par défaut pour profiter au maximum des capacités du nouveau chipset.

  • Seite 171: Configuration Du Bios

    Choisissez entre Oui et Non pour confirmer. Guide d’utilisation du BIOS Si vous souhaitez en savoir plus sur la configuration du BIOS, veuillez vous référer au fichier https://download.msi.com/archive/mnu_exe/mb/Intel700BIOSfr.pdf ou scannez le code QR pour y accéder. ⚠ Important...

  • Seite 172: Réinitialiser Le Bios

    Avant la mise à jour : Veuillez télécharger la dernière version du BIOS compatible à votre carte mère sur le site MSI. Ensuite, veuillez sauvegarder le profil BIOS sur la clé USB. Mettre le BIOS à jour : 1. Accédez au BIOS ROM voulu avec le commutateur Multi-BIOS. Ignorez cette étape si votre carte mère ne possède pas ce commutateur.
  • Seite 173 1. Veuillez télécharger la dernière version du BIOS compatible à votre carte mère sur le site MSI®. 2. Renommez le profil BIOS en MSI.ROM et enregistrez-le à la racine de la clé USB. 3. Connectez l’alimentation aux connecteurs CPU_PWR1 et ATX_PWR1. (Pas besoin d’installer le processeur et la mémoire.)
  • Seite 174 Содержание Краткое руководство по установке ................3 Технические характеристики .................. 15 Эксклюзивные функции ................... 20 Комплект поставки ....................21 Разъемы задней панели ..................22 Таблица состояний индикатора порта LAN ............23 Подключение аудиоразъемов ................23 Компоненты материнской платы ................26 Процессорный...
  • Seite 175 Встроенные индикаторы ..................49 Индикаторы отладки EZ ..................49 Установка ОС, драйверов и MSI Center ..............50 MSI Center ......................53 UEFI BIOS ........................54 Настройка BIOS....................55 Сброс BIOS ......................56 Обновление BIOS ....................56...

  • Seite 176: Краткое Руководство По Установке

    Краткое руководство по установке Благодарим вас за покупку новой материнской платы MSI®. В этом разделе приведены демонстрационные схемы установки компьютера. Для некоторых моделей также доступны видеоинструкции. Чтобы посмотреть видео, посетите веб- сайт по URL-адресу или отсканируйте QR-код и откройте веб-сайт в веб-браузере...

  • Seite 177: Безопасное Использование Продукции

    Безопасное использование продукции ∙ Компоненты, входящие в комплект поставки могут быть повреждены статическим электричеством. Для успешной сборки компьютера, пожалуйста, следуйте указаниям ниже. ∙ Убедитесь, что все компоненты компьютера подключены должным образом. Ослабленные соединения компонентов могут привести как к сбоям в работе, так и...
  • Seite 178 Уведомление о стойках для крепления материнской платы Во избежание повреждения материнской платы, запрещается устанавливать любые ненужные стойки в зонах электрических дорожек материнской платы для крепления ее в корпусе компьютера. Знаки «Case standoff keep out zone» (зона, где запрещается устанавливать стойки) отмечены на задней стороне материнской платы...
  • Seite 179 Установка процессора ⚽ ∙ https://youtu.be/KMf9oIDsGes...
  • Seite 180 Установка модуля памяти DDR4 ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
  • Seite 181 Подключение разъема на передней панели ⚽ ∙ http://youtu.be/DPELIdVNZUI Power LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
  • Seite 182 Уснаковка материнской платы ⚽ ∙ https://youtu.be/wWI6Qt51Wnc Крутящий момент: 3 кгс·см* BAT1 *3 кгс·см = 0.3 Н·м = 2.6 фунт- сила·дюйм...
  • Seite 183 Подключение разъема питания ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR1~2...
  • Seite 184 Установка оптического привода с интерфейсом SATA ⚽ ∙ http://youtu.be/RZsMpqxythc...
  • Seite 185 Установка видеокарты ⚽ ∙ http://youtu.be/mG0GZpr9w_A...

  • Seite 186: Подключение Периферийных Устройств

    Подключение периферийных устройств...
  • Seite 187 Включение...

  • Seite 188: Технические Характеристики

    ∙ Поддержка процессоров Intel® Core™ 12-го/13-го поколения, Pentium® Gold и Celeron® * Процессор ∙ Процессорный сокет LGA1700 * Обратитесь www.msi.com, чтобы получить последнюю информацию о поддержке новых процессоров. Чипсет Intel® Z790 ∙ 4x слота памяти DDR4 с поддержкой до 128ГБ* ∙...
  • Seite 189 Продолжение с предыдущей страницы ∙ 1x порт HDMI™ 2.1 в режиме HDR, с поддержкой максимального разрешения 4K 60Гц* ∙ 1x порт DisplayPort 1.4 в режиме HBR3, с поддержкой Встроенная максимального разрешения 8K 60Гц* графика * Доступно для процессоров с интегрированной графикой. ** Спецификации...
  • Seite 190 Продолжение с предыдущей страницы Realtek® ALC4080 Codec ∙ 7.1-канальный USB High Performance Audio Аудио ∙ Поддержка воспроизведения с кодированием 32-бит/ 384 кГц на передней панели ∙ Поддержка S/PDIF-out ∙ 1x 2.5-гигабитный сетевой контроллер Intel® Модуль беспроводной связи на базе чипсета Intel® Wi-Fi 6E ∙...
  • Seite 191 Продолжение с предыдущей страницы ∙ 1x разъем аудио передней панели ∙ 2x разъема системной панели ∙ 1x разъем датчика открытия корпуса Системные разъемы ∙ 1x разъем модуля TPM ∙ 1x разъем контроллера настройки ∙ 1x разъем TBT (поддержка режима RTD3) ∙...
  • Seite 192 ∙ Мультиязычный интерфейс ∙ Драйверы ∙ MSI Center ∙ Intel Extreme Tuning Utility ∙ Realtek Console ∙ CPU-Z MSI GAMING Программное обеспечение ∙ Norton 360 Deluxe ∙ 7-ZIP ∙ AIDA64 Extreme - MSI Edition ∙ MSI APP Player (BlueStacks) ∙ Tile...

  • Seite 193: Эксклюзивные Функции

    • System Info индикаторами EZ • Microsoft App • Кнопка Flash BIOS • My Device Аудио • MSI Display kit • Audio Boost 5 Охлаждение Поддержка RGB • Extended Heatsink Design • Mystic Light Extension (RGB) • M.2 Shield Frozr •...

  • Seite 194: Комплект Поставки

    На прилагаемом USB флэш-диске находится файл ISO. Пожалуйста, не ∙ удаляйте его. Более подробную информацию об установке драйверов см. в главе «Установка ОС, драйверов и MSI Center». ∙ Если какой-либо элемент из комплекта поставки поврежден или отсутствует, пожалуйста, свяжитесь с продавцом.

  • Seite 195: Разъемы Задней Панели

    Разъемы задней панели Пункт Описание DisplayPort Порты USB 3.2 Gen 1 5Гб/с Type-A (от USB-хаба Hub GL3523) Порты USB 3.2 Gen 2 10Гб/с Type-A (от чипсета Z790) Порт LAN 2.5Гб/с (RJ45) Разъемы антенны Wi-Fi Аудиоразъемы Порт HDMI™ Кнопка очистки данных CMOS ∙...

  • Seite 196: Таблица Состояний Индикатора Порта Lan

    Таблица состояний индикатора порта LAN Подключение/ Работа Скорость передачи данных индикатора Состояние Скорость Состояние Описание Выкл. 10 Мбит/с Выкл. Не подключен Зеленый 100/1000 Мбит/с Желтый Подключен Оранжевый 2.5 Гбит/с Мигает Передача данных Подключение аудиоразъемов Подключение наушников и микрофона Подключение внешнего стерео усилителя (колонок) AUDIO INPUT...
  • Seite 197 Подключение звуковой системы 4 AUDIO INPUT Rear Front Подключение звуковой системы 5.1 AUDIO INPUT Rear Front Center/ Subwoofer Подключение звуковой системы 7,1 AUDIO INPUT Rear Front Side Center/ Subwoofer...

  • Seite 198: Установка Антенн

    Установка антенн 1. Прикрутите антенну к разъему антенны Wi-Fi, как показано на рисунке ниже. 2. Отрегулируйте угол наклона антенны.

  • Seite 199: Компоненты Материнской Платы

    Компоненты материнской платы SYS_FAN6 ATX_PWR1 JUSB3 JUSB4 M2_1 SYS_FAN1 PCI_E1 M2_2 SATA ▼ _A1 ▲ _A2 JDASH1 SATA ▼ _7 ▲ _8 BAT1 SATA ▼ _5 ▲ _6 PCI_E2 M2_3 M2_4 JTPM1 PCI_E3 JBAT1 JFP2 JCI1...

  • Seite 200: Процессорный Сокет

    питания. Пожалуйста, сохраните защитную крышку процессорного сокета после установки ∙ процессора. Любые возможные гарантийные случаи, связанные с работой материнской платы, MSI® будет рассматривать только, при наличии защитной крышки на процессорном сокете. При установке процессора обязательно установите процессорный кулер. Кулер, ∙...

  • Seite 201: Слоты Dimm

    При установке памяти во все слоты, а также при ее разгоне, рекомендуется ∙ использовать более эффективную систему охлаждения памяти. ∙ Совместимость и стабильность работы установленных модулей памяти при разгоне зависит от установленного процессора и других устройств. Пожалуйста, обратитесь www.msi.com для получения дополнительной ∙ информации о совместимых модулях памяти.

  • Seite 202: Pci_E1~3: Слоты Расширения Pcie

    ⚠ Внимание! При установке массивной видеокарты, необходимо использовать такой ∙ инструмент, как MSI Graphics Card Bolster для поддержки веса графической карты и во избежание деформации слота. Для установки одной карты расширения PCIe x16 с оптимальной ∙ производительностью рекомендуется использовать слот PCI_E1.
  • Seite 203 Установка модуля M.2 в разъем M2_1 1. Удалите винты для радиатора M.2 Shield Frozr. 2. Приподнимите радиатор M.2 Shield Frozr и снимите его. 3. Удалите или замените винты в соответствии с длиной твердотельного накопителя. Пропустите этот шаг при установке 2280 SSD. 2260 22110...
  • Seite 204 4. Вставьте M.2 SSD в разъем М.2 под углом 30 градусов. 5. Поверните зажим EZ M.2, чтобы зафиксировать M.2 SSD. 30º 30º 30º 30º 6. Снимите защитную пленку с термоинтерфейса под радиатором M.2 Shield Frozr. 7. Установите на место радиатор M.2 Shield Frozr и закрепите его.
  • Seite 205 Установка модуля M.2 в разъем M2_2 1. Удалите винты для радиатора M.2 Shield Frozr. 2. Приподнимите радиатор M.2 Shield Frozr и снимите его. 3. Если вы хотите установить SSD 2260 M.2, установите прилагаемый комплект EZ M.2 Clip в отверстие для винта 2260. Пропустите этот шаг при установке 2280 SSD.
  • Seite 206 4. Вставьте M.2 SSD в разъем М.2 под углом 30 градусов. 5. Поверните зажим EZ M.2, чтобы зафиксировать M.2 SSD. 30º 30º 2260 SSD 30º 30º 2280 SSD 6. Снимите защитную пленку с термоинтерфейса под радиатором M.2 Shield Frozr. 7. Установите на место радиатор M.2 Shield Frozr и закрепите его.
  • Seite 207 Установка модуля M.2 в разъемы M2_3 и M2_4 1. Удалите винты для радиатора M.2 Shield Frozr. 2. Приподнимите радиатор M.2 Shield Frozr и снимите его. 6 6 7 7 3. Если вы хотите установить SSD 2242 или 2260 M.2 SSD, установите прилагаемый комплект...
  • Seite 208 4. Вставьте M.2 SSD в разъем М.2 под углом 30 градусов. 5. Поверните зажим EZ M.2, чтобы зафиксировать M.2 SSD. ∙ Разъем M2_3 2242/2260 SSD 30º 30º 30º 30º 2280 SSD ∙ Разъем M2_4 2242/2260 SSD 30º 30º 30º 30º 2280 SSD...
  • Seite 209 6. Снимите защитную пленку с термоинтерфейса под радиатором M.2 Shield Frozr. 7. Установите на место радиатор M.2 Shield Frozr и закрепите его.
  • Seite 210 SATA_1, SATA_5~6, SATA_7~8 & SATA_A1~A2: Разъемы SATA 6Гб/с Эти разъемы представляют собой интерфейсные порты SATA 6Гб/с. К каждому порту можно подключить одно устройство SATA. SATA_1 SATA_A2 SATA_A1 SATA_8 SATA_7 SATA_6 SATA_5 ⚠ Внимание! Избегайте перегибов кабеля SATA под прямым углом. В противном случае, ∙...

  • Seite 211: Jaud1: Разъем Аудио Передней Панели

    JAUD1: Разъем аудио передней панели Данный разъем предназначен для подключения аудиоразъемов передней панели. Контакт Название сигнала Контакт Название сигнала MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2: Разъемы передней панели Разъем...

  • Seite 212: Jdash1: Разъем Контроллера Настройки

    JDASH1: Разъем контроллера настройки Данный разъем предназначен для подключения модуля контроллера настройки (опционально). Контакт Название сигнала Контакт Название сигнала No Pin MCU_SMB_SCL_M MCU_SMB_SDA_M VCC5 Ground JCI1: Разъем датчика открытия корпуса К этому разъему подключается кабель от датчика открытия корпуса. Нормально Разрешить...

  • Seite 213: Cpu_Pwr1~2, Atx_Pwr1: Разъемы Питания

    CPU_PWR1~2, ATX_PWR1: Разъемы питания Данные разъемы предназначены для подключения блока питания ATX. CPU_PWR1~2 Контакт Название сигнала Контакт Название сигнала Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 Контакт Название сигнала Контакт Название сигнала +3.3V +3.3V Ground CPU_PWR1~2 Ground Ground PWR OK 5VSB +12V...

  • Seite 214: Jusb4: Разъем Usb 3.2 Gen 2 Type-C На Передней Панели

    JUSB4: Разъем USB 3.2 Gen 2 Type-C на передней панели Данный разъем предназначен для подключения портов 3.2 Gen 2 10Гб/с Type-C на передней панели. Данный коннектор имеет защиту от неправильного подключения. При подключении кабеля убедитесь, что коннектор сориентирован правильно относительно разъема. Кабель...

  • Seite 215: Jusb1~2: Разъемы Usb 2.0

    контакты VCC и земли. Для того, чтобы зарядить ваш iPad, iPhone и iPod через порты USB, пожалуйста, ∙ установите утилиту MSI Center. JTPM1: Разъем модуля ТРМ Данный разъем используется для подключения модуля ТРМ (Trusted Platform Module). Дополнительные сведения см. в описании модуля ТРМ.

  • Seite 216: Joc_Fs1: Джампер Безопасной Загрузки

    JOC_FS1: Джампер безопасной загрузки Этот джампер используется для безопасной загрузки. При включении джампера безопасной загрузки система загрузится с настройками по умолчанию в режиме PCIe с низкой пропускной способностью (от процессора). Нормально Включено (По умолчанию) Применение настроек BIOS по умолчанию в Загрузка...

  • Seite 217: Cpu_Fan1, Pump_Fan1, Sys_Fan1~6: Разъемы Вентиляторов

    CPU_FAN1, PUMP_FAN1, SYS_FAN1~6: Разъемы вентиляторов Разъемы вентиляторов можно разделить на два типа: с PWM (Pulse Width Modulation) управлением и управлением постоянным током. Разъемы вентиляторов с PWM управлением имеют контакт с постоянным напряжением 12В, а также контакт с сигналом управления скоростью вращения. Управление скоростью...

  • Seite 218: Jbat1: Джампер Очистки Данных Cmos (Сброс Bios)

    JBAT1: Джампер очистки данных CMOS (Сброс BIOS) На плате установлена CMOS память с питанием от батарейки для хранения данных о конфигурации системы. Для сброса конфигурации системы (очистки данных CMOS памяти), воспользуйтесь этим джампером. Сохранение данных Очистка данных/ (По умолчанию) Сброс BIOS Сброс...

  • Seite 219: Jrgb1: Разъем Rgb Led

    Разъем JRGB поддерживает подключение 5050 RGB непрерывных светодиодных ∙ лент (12В/G/R/B) длиной до 2 метров с максимальной мощностью 3А (12В). Перед установкой или заменой светодиодных лент RGB, необходимо полностью ∙ обесточить систему и отключить кабель питания. Используйте утилиту MSI для управления удлинительными светодиодными ∙ лентами.
  • Seite 220 JARGB_V2_1~3: Разъемы A-RAINBOW V2 (ARGB Gen2) Разъемы JARGB_V2 предназначены для подключения светодиодных лент ARGB Gen2 и ARGB. Разъем JARGB_V2 поддерживает подключение RGB светодиодных лент с индивидуальной адресацией с максимальной мощностью 3А (5В), и максимальное количество светодиодов составляет 240. Контакт Название сигнала Контакт...
  • Seite 221 Рекомендуется подключать светодиодные ленты с одинаковыми техническими ∙ характеристиками для достижения наилучшего эффекта. ∙ Перед установкой или заменой адресных светодиодных лент RGB , необходимо полностью обесточить систему и отключить кабель питания. Используйте утилиту MSI для управления удлинительными светодиодными ∙ лентами.

  • Seite 222: Встроенные Индикаторы

    Встроенные индикаторы Индикаторы отладки EZ Данные светодиоды показывают состояния отладки материнской платы. CPU - процессор не обнаружен или поврежден. DRAM - память DRAM не обнаружена или повреждена. VGA - устройство GPU не обнаружено или повреждено. BOOT - устройство загрузки не обнаружено или повреждено.

  • Seite 223: Установка Ос, Драйверов И Msi Center

    Установка ОС, драйверов и MSI Center Скачайте и обновите последние утилиты и драйверы с сайта: www.msi.com Установка Windows 10/ Windows 11 1. Включите компьютер. 2. Вставьте диск Windows 10/ Windows 11 в привод для оптических дисков или вставьте в разъем USB компьютера USB флэш-диск, содержащий установочный...
  • Seite 224 1. Загрузите компьютер в Windows 10/ Windows 11. 2. Выберите «Пуск > Параметры > Центр обновления Windows > Проверить наличие обновлений». 3. Окно MSI Driver Utility Installer появится автоматически. 4. Выберите «I have read and agree to the MSI Terms of Use» и нажмите Next.
  • Seite 225 5. Выберите «Select All» в левом нижнем углу и нажмите Install, чтобы установить MSI Center и драйверы. Прогресс установки отображается внизу. 6. После завершения процесса установки нажмите Finish.

  • Seite 226: Msi Center

    Установка драйверов с помощью USB флэш-диска 1. Загрузите компьютер в Windows 10/ Windows 11. 2. Вставьте USB флэш-диск с драйверами MSI USB Drive в привод для оптических дисков. 3. Найдите на USB флэш-диске файл образа диска, содержащий драйверы и утилиты. Дважды щелкните файл, чтобы открыть его.

  • Seite 227: Uefi Bios

    Interface). Прошивка UEFI имеет множество новых функций и преимуществ, которые не поддерживаются традиционным BIOS. UEFI полностью заменит традиционный BIOS в будущем. Чтобы использовать полный функционал нового чипсета, режимом загрузки по умолчанию для MSI UEFI BIOS является UEFI. ⚠ Внимание! Термин BIOS в этом руководстве пользователя относится к UEFI BIOS, если не...

  • Seite 228: Настройка Bios

    * При нажатии клавиши F10 появится информационное окно. Выберите Yes или No, чтобы подтвердить выбор. Инструкции по настройке BIOS Для получения подробной информации о инструкциях по настройке BIOS, обратитесь к https://download.msi.com/archive/mnu_exe/mb/ Intel700BIOSru.pdf или отсканируйте QR-код и откройте веб-сайт. ⚠ Внимание!

  • Seite 229: Сброс Bios

    «Джампер/ кнопка очистки данных CMOS». Обновление BIOS Обновление BIOS при помощи M-FLASH Перед обновлением: Пожалуйста, скачайте последнюю версию файла BIOS с сайта MSI, который соответствует вашей модели материнской платы. Сохраните файл BIOS на флэш- диске USB. Обновление BIOS: 1. Переключитесь на рабочий модуль BIOS ROM с помощью переключателя...
  • Seite 230 Интернет. ∙ Перед обновлением BIOS закройте все остальные приложения. Обновление BIOS: 1. Установите и запустите MSI Center, и затем перейдите на страницу Support. 2. Выберите Live Update и нажмите кнопку Advance. 3. Выберите файл BIOS и нажмите кнопку Install. 4. Когда на экране появится напоминание об установке, нажмите кнопку Install.
  • Seite 231 目次 クイ ックスタート ......................3 仕様 ..........................15 MSI独自の機能 ......................20 パッケージの内容 ....................... 21 バックパネルコネクター ....................22 LANポートLED状態表 ................... 23 オーディオジャ ックの接続 ..................23 コンポーネン トの概要 ....................26 CPUソケッ ト ......................27 DIMMスロッ ト ......................28 PCI_E1~3: PCIe拡張スロッ ト ................. 29 M2_1~4: M.2スロッ...
  • Seite 232 オンボードLED ......................49 EZ Debug LED ....................... 49 OS、 ドライバーおよびMSI Centerのインス トール ............50 MSI Center ......................53 UEFI BIOS ........................54 BIOSの設定 ......................55 BIOSのリセッ ト ...................... 56 BIOSのアップデート方法..................56...

  • Seite 233: クイックスタート

    クイックスタート この度はMSI®マザーボードをお買い上げいただき、 誠にありがとうございます。 このクイッ クスタートセクションにはコンピューターのインス トール方法についてのデモンス トレーショ ンが表示されます。 一部のインス トールにはビデオデモンス トレーションも提供されます。 ス マートフ ォンやタブレッ トのWebブラウザでURLにアクセスしてビデオをご覧ください。 QRコ ードからアクセスすることもできます。 ツールおよびコンポーネントの準備 Intel® LGA1700 CPU LGA1700 CPUファン ケース DDR4メモリ 電源ユニッ ト グラフィ ックスカード 熱伝導性ペース ト SATAハードディ スクドライブ プラスドライバー ねじセッ ト...
  • Seite 234 安全に関する注意事項 ∙ 本パッケージ内のコンポーネン トは静電放電(ESD)を受けやすいので、 PCの組み立てを 確実に成功させるために以下の注意事項を守って ください。 ∙ コンポーネン トがしっかりと全部接続されていることを確認して ください。 確実に接続さ れていない場合、 コンポーネン トの認識不良や起動不良の原因となります。 ∙ 繊細な部品に触れないよう、 マザーボードのフチを持って ください。 ∙ マザーボードを扱う際には、 静電気破壊を防ぐために、 静電放電 (ESD)リス トス トラップを 着けることをお薦めします。 ESDリス トストラップが用意できない場合は、 他の金属製のも のに触れて静電気を逃してからマザーボードを扱って ください。 ∙ 本品を取り付けない時は、 静電気対策が施された箱か、 または静電気防止パッ ド上で保 管して ください。 ∙ コンピューターの電源を投入する前に、 マザーボードのショートの原因となる、 外れたネ ジや金属製の部品がマザーボード上またはPCケース内にないか、...
  • Seite 235 ケーススタンドオフの注意事項 マザーボードに損害を防ぐために、 マザーボードの回路とPCケースの間に必要のない取 り付けスタンドオフを取り付けないでください。 使用者に注意するために、 「 Case standoff keep out zone」 の標示(下図のように)がマザーボードの背面に付きます。 衝突回避の注意事項 部品を傷つけないように、 各ネジの周りには保護ペイン トがあります。...
  • Seite 236 プロセッサの取り付け ⚽ ∙ https://youtu.be/KMf9oIDsGes...
  • Seite 237 DDR4メモリの取り付け ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
  • Seite 238 フロントパネルヘッダーの接続 ⚽ ∙ http://youtu.be/DPELIdVNZUI Power LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
  • Seite 239 マザーボードの取り付け ⚽ ∙ https://youtu.be/wWI6Qt51Wnc トルク: 3 kgf·cm* BAT1 *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
  • Seite 240 電源コネクターの接続 ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR1~2...
  • Seite 241 SATAドライブの取り付け ⚽ ∙ http://youtu.be/RZsMpqxythc...
  • Seite 242 グラフィ ックスカードの取り付け ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
  • Seite 243 周辺機器の接続...
  • Seite 244 通電...
  • Seite 245 仕様 ∙ 第12/ 13世代Intel® Core™プロセッサ、 Pentium® Goldと Celeron®プロセッサをサポート* ∙ プロセッサーソケッ トLGA1700 * 新しいプロセッサのリリース後、 www.msi.comにアクセスして最新のサポート状態 を確認して ください。 チップセット Intel® Z790チップセッ ト ∙ DDR4メモリスロッ ト4本搭載、 最大128GB搭載可能* ∙ 1R 2133/2666/3200 MHzをサポート (JEDEC & PORによる) ∙ 最大オーバークロック周波数: • 1DPC 1Rは最大5333+ MHzの速度をサポート • 1DPC 2Rは最大4800+ MHzの速度をサポート...
  • Seite 246 前のページから続く ∙ SATA 6Gb/sポート x7 • SATA_1, SATA_5~6 & SATA_7~8 (Z790チップセッ ト帯域 SATAポート 接続) • SATA_A1~A2 (ASM1061帯域接続) ∙ M.2スロッ ト x4 (Key M) • M2_1スロッ ト (CPU帯域接続) • 最大PCIe 4.0 x4をサポート • 2260/ 2280/ 22110ス トレージデバイスをサポート • M2_2スロッ ト (Z790チップセッ ト帯域接続) •...
  • Seite 247 前のページから続く Intel® Wi-Fi 6E ∙ ワイヤレスモジュールはM.2 (Key-E) スロッ トにプレーインス トールされます。 ∙ MU-MIMO TX/RX, 2.4GHz/ 5GHz/ 6GHz*(160MHz)をサポー ト、 最大2.4Gbpsまでの速度をサポート Wi-Fi & Bluetooth® ∙ 802.11 a/ b/ g/ n/ ac/ axをサポート ∙ Bluetooth® 5.3**、 FIPS、 FISMAをサポート * Wi-Fi 6E 6GHzは各国の規定によ って異なる場合があり、 Windows 10ビルド21H1お よびWindows 11に対応します。...
  • Seite 248 前のページから続く ∙ DisplayPort x1 ∙ HDMI™ポート x1 ∙ クリアCMOSボタン x1 ∙ Flash BIOSボタン x1 ∙ 4xUSB 3.2 Gen 1 5Gbps Type-Aポート x4 (Hub GL3523帯域 接続) ∙ USB 3.2 Gen 2 10Gbps Type-Aポート x4 (Z790チップセッ ト 帯域接続) バックパネルコネ クター ∙ USB 3.2 Gen 2 10Gbps Type-Cポート x1 (Z790チップセッ ト 帯域接続) ∙...
  • Seite 249 前のページから続く ∙ デバイスドライバー ∙ MSI Center ∙ Intel Extreme Tuning Utility ∙ Realtek Console ∙ CPU-Z MSI GAMING ソフトウェア ∙ Norton 360 Deluxe ∙ 7-ZIP ∙ AIDA64 Extreme - MSI Edition ∙ MSI APP Player (BlueStacks) ∙ Tile...

  • Seite 250: Msi独自の機能

    • Flash BIOSボタン • System Info オーディオ • Microsoft App • Audio Boost 5 • My Device RGBサポート • MSI Display kit • Mystic Light拡張 (RGB) 冷却機能 • Mystic Light拡張 (ARGB Gen2) • 拡張ヒートシンクデザイン • Ambientデバイスサポート • M.2 Shield Frozr BIOS •...

  • Seite 251: パッケージの内容

    • ドライバー&ユーティ リティ付きのUSBドライブ x1 ケーブル • SATA 6Gb/sケーブル x2 付属品 • Wi-Fiアンテナセッ ト x1 • EZ M.2クリ ップセッ ト x2 (1セッ ト/パック) • ケーブルステッカー x1 ⚠ 注意 付属のUSBドライブにはISOファイルがあります。 誤って削除しないようご注意ください。 ド ∙ ライバのインストールについての詳細は、 OS、 ドライバーおよびMSI Centerのインストール の章を参照して ください。 欠品または破損がある場合は、 直ちにご購入された販売店へ連絡して下さい。 ∙...

  • Seite 252: バックパネルコネクター

    バックパネルコネクター 項目 説明 DisplayPort USB 3.2 Gen 1 5Gbps Type-Aポート (Hub GL3523帯域接続) USB 3.2 Gen 2 10Gbps Type-Aポート (Z790チップセッ ト帯域接続) 2.5 Gbps LAN (RJ45) ポート Wi-Fiアンテナコネクター オーディオジャ ック HDMI™ポート クリアCMOSボタン ∙ このボタンの使用前には、 必ずPCの主電源をオフにして ください。 クリア CMOSボタンを5-10秒押したままにすると、 BIOSがリセッ トされ、 工場出荷時 の設定に戻ります。 Flash BIOSボタン...

  • Seite 253: LanポートLed状態表

    LANポートLED状態表 リンク/ アクティビティLED スピードLED 状態 説明 状態 スピード リンクしていません 10 Mbps 黄色 リンクしています 緑色 100/1000 Mbps 点滅 データ通信中です オレンジ 2.5 Gbps オーディオジャックの接続 ヘッドフォンとマイクの接続方法 ステレオスピーカーの接続方法 AUDIO INPUT...
  • Seite 254 4チャンネルスピーカーの接続方法 AUDIO INPUT Rear Front 5.1チャンネルスピーカーの接続方法 AUDIO INPUT Rear Front Center/ Subwoofer 7.1チャンネルスピーカーの接続方法 AUDIO INPUT Rear Front Side Center/ Subwoofer...
  • Seite 255 アンテナの取り付け 1. 下図のようにアンテナをしっかりとアンテナコネクターに固定します。 2. アンテナを正しい位置に置きます。...

  • Seite 256: コンポーネントの概要

    コンポーネントの概要 SYS_FAN6 ATX_PWR1 JUSB3 JUSB4 M2_1 SYS_FAN1 PCI_E1 M2_2 SATA ▼ _A1 ▲ _A2 JDASH1 SATA ▼ _7 ▲ _8 BAT1 SATA ▼ _5 ▲ _6 PCI_E2 M2_3 M2_4 JTPM1 PCI_E3 JBAT1 JFP2 JCI1...

  • Seite 257: Cpuソケット

    CPUを取り付ける際は、 必ずCPUクーラーも取り付けて ください。 CPUクーラーは過熱を 防ぎ、 システムの安定を保つために必要です。 システムを起動する前に、 CPUクーラーがCPUとしっかりと密着していることを確認して ∙ ください。 CPUの過熱はCPU自身やマザーボードに深刻なダメージを与えるおそれがあります。 シス ∙ テム組み立て後初回起動時に必ずCPUファンが正常に動作していることを確認して くだ さい。 CPUクーラーをマザーボードへ装着する際、 CPUとの接触面に適切な量の熱伝導 性ペーストを塗布するか、 または熱伝導性シートを挟んでください。 ∙ CPUを外した状態でマザーボードを保管する場合は、 必ずCPUソケッ トカバーを装着し、 ソケッ トのピンを保護して ください。 ∙ CPUとは別にCPUクーラーを購入された場合は、 CPUクーラーに添付されている文書を 参照して取り付け方法の詳細を確認して下さい。 このマザーボードはオーバークロックをサポートしています。 オーバークロックを試みる ∙ 前に、 マザーボード以外のすべてのパーツがオーバークロックに耐えうるか確認して くだ さい。 製品の仕様を超えるいかなる試みも推奨しません。 製品の仕様を超えた不適切な 取り扱いによ って生じた損害やリスクをMSIは保証しません。...

  • Seite 258: Dimmスロット

    チャンネルA チャンネルB DIMMA2 DIMMB2 メモリモジュールの推奨取付順序 DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2 ⚠ 注意 ∙ メモリスロッ トはDIMMA2を最優先に使用して下さい。 デュアルチャンネルモードでのシステムの安定性を確保するためには、 同一メーカーの同 ∙ 一メモリモジュールを装着する必要があります。 ∙ メモリの動作周波数はSPDに依存するため、 オーバークロックの際に公称値より低い周 波数で動作するメモリがあります。 メモリを公称値かそれ以上の周波数で動作させたい 場合は、 BIOSメニューのDRAM Frequencyの項目で動作周波数を設定して ください。 全てのDIMMスロッ トを使用する場合やオーバークロックをする場合はより効率的なメモ ∙ リ冷却システムの使用をお薦めします。 ∙ オーバークロック時の、 メモリの安定性と互換性は取り付けられたCPUとデバイスに依 存します。 互換性があるのメモリについての詳細はwww.msi.comからご参照ください。 ∙...

  • Seite 259: Pci_E1~3: Pcie拡張スロット

    PCI_E2: PCIe 3.0 x1 (Z790チップセッ ト帯域接続) PCI_E3: PCIe 4.0 x4 (Z790チップセッ ト帯域接続) ⚠ 注意 大型且つ重いグラフィ ックスカードをインストールすると、 スロッ トの変形を防止するため ∙ に、 MSI Graphics Card Bolsterのようなツールを使用することが必要です。 ∙ 一枚のPCIe x16拡張カードを最適な性能で動作させたい場合は、 PCI_E1スロッ トの使用 をお勧めします。 拡張カードの着脱は、 必ず電源をオフにし、 コンセン トから電源ケーブルを抜いてから行っ ∙ て ください。 ハードウェアまたはソフ トウェアにどのような変更が必要であるかは、 拡張カ...
  • Seite 260 M2_1スロットへのM.2モジュールの取り付け 1. M.2 Shield Frozr heatsinkのねじを緩めます。 2. M.2 Shield Frozr heatsinkを持ち上げ、 取り外します。 3. SSDの長さによ ってねじを取り外しますか、 または交換します。 2280 SSDが取り付けられ ている場合はこのステップを飛ばします。 2260 22110...
  • Seite 261 4. 30°の角度でM.2 SSDをM.2スロッ トに挿入します。 5. EZ M.2クリ ップを回してM.2 SSDを固定します。 30º 30º 30º 30º 6. 底面のM.2 Shield Frozr heatsinkの放熱パッ ドから保護膜を取り外します。 7. M.2 Shield Frozr heatsinkをヒートシンクスタンドオフに固定します。...
  • Seite 262 M2_2スロットへのM.2モジュールの取り付け 1. M.2 Shield Frozr heatsinkのねじを緩めます。 2. M.2 Shield Frozr heatsinkを持ち上げ、 取り外します。 3. 2260 M.2 SSDを取り付ける場合、 供給のEZ M.2クリ ックキッ トを2260ネジの穴に取り付 けて ください。 2280 SSDが取り付けられている場合はこのステップを飛ばします。 2260...
  • Seite 263 4. 30°の角度でM.2 SSDをM.2スロッ トに挿入します。 5. EZ M.2クリ ップを回してM.2 SSDを固定します。 30º 30º 2260 SSD 30º 30º 2280 SSD 6. 底面のM.2 Shield Frozr heatsinkの放熱パッ ドから保護膜を取り外します。 7. M.2 Shield Frozr heatsinkをヒートシンクスタンドオフに固定します。...
  • Seite 264 M2_3 & M2_4スロットへのM.2モジュールの取り付け 1. M.2 Shield Frozr heatsinkのねじを緩めます。 2. M.2 Shield Frozr heatsinkを持ち上げ、 取り外します。 6 6 7 7 3. 2242または2260 M.2 SSDを取り付ける場合、 供給のEZ M.2クリ ックキッ トを2240また は2260ネジの穴に取り付けて ください。 2280 SSDが取り付けられている場合はこのステ ップを飛ばします。 ∙ M2_3スロット 2242 2260 ∙ M2_4スロット 2242 2260...
  • Seite 265 4. 30°の角度でM.2 SSDをM.2スロッ トに挿入します。 5. EZ M.2クリ ップを回してM.2 SSDを固定します。 ∙ M2_3スロット 2242/2260 SSD 30º 30º 30º 30º 2280 SSD ∙ M2_4スロット 2242/2260 SSD 30º 30º 30º 30º 2280 SSD...
  • Seite 266 6. 底面のM.2 Shield Frozr heatsinkの放熱パッ ドから保護膜を取り外します。 7. M.2 Shield Frozr heatsinkをヒートシンクスタンドオフに固定します。...
  • Seite 267 SATA_1, SATA_5~6, SATA_7~8 & SATA_A1~A2: SATA 6Gb/sコネクター これらのコネクターはSATA 6Gb/sインターフェースポートです。 一つのコネクターにつき、 一 つのSATAデバイスを接続できます。 SATA_1 SATA_A2 SATA_A1 SATA_8 SATA_7 SATA_6 SATA_5 ⚠ 注意 SATAケーブルは90度以下の角度に折り曲げないでください。 データ損失を起こす恐れが ∙ あります。 SATAケーブルは両端に同一のプラグを備えています。 然し、 スペースの確保のためにマザ ∙ ーボードにはストレートタイプのコネクタを接続されることをお薦めします。 ∙ M.2 SATA SSDをM2_3スロッ トに取り付ける場合に、 SATA_1は無効になります。...

  • Seite 268: Jaud1: フロントオーディオコネクター

    JAUD1: フロントオーディオコネクター このコネクターにはフロン トパネルのオーディオジャ ックを接続します。 ピン 信号名 ピン 信号名 MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2: フロントパネルコネクター JFP1コネクターは電源オン、 電源リセッ ト、 PCケースのLEDをコン トロールします。 Power Switch/ Reset Switchヘッダーには電源ボタン/ リセッ トボタンを接続します。 Power LEDヘ ッダーにはPCケースのLEDを接続します。...

  • Seite 269: Jdash1 : チューニングコントローラーコネクター

    JDASH1 : チューニングコントローラーコネクター このコネクタはオプションのチューニングコン トローラーモジュールを接続します。 ピン 信号名 ピン 信号名 No Pin MCU_SMB_SCL_M MCU_SMB_SDA_M VCC5 Ground JCI1: ケース開放スイッチコネクター このコネクターにはケース開放スイッチケーブルを接続します。 正常 ケース開放イベン ト ト (デフ ォルト) リガー有効 ケース開放検知機能の使い方 1. JCI1コネクターをケース開放スイッチ/センサーに接続します。 2. ケースのカバーを閉じます。 3. BIOS > SETTINGS > Security > Chassis Intrusion Configurationに入ります。 4.

  • Seite 270: Cpu_Pwr1~2, Atx_Pwr1: 電源コネクター

    CPU_PWR1~2, ATX_PWR1: 電源コネクター これらのコネクターにはATX電源を接続します。 CPU_PWR1~2 ピン 信号名 ピン 信号名 Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 ピン 信号名 ピン 信号名 +3.3V +3.3V CPU_PWR1~2 Ground Ground Ground PWR OK 5VSB +12V ATX_PWR1 +12V +3.3V +3.3V -12V Ground PS-ON# Ground Ground Ground Ground...

  • Seite 271: Jusb4: Usb 3.2 Gen 2 Type-Cフロントパネルコネクター

    JUSB4: USB 3.2 Gen 2 Type-Cフロントパネルコネクター このコネクターにはフロン トパネルのUSB 3.2 Gen 2 10Gbps Type-Cコネクターを接続しま す。 これらのコネクターは確実なデザインを持っています。 ケーブルを接続すると、 対応方向 で接続することを確認して ください。 USB Type-Cケーブル JUSB4 フロン トパネルの USB Type-Cポート JUSB3: USB 3.2 Gen 1コネクター このコネクターにはフロン トパネルのUSB 3.2 Gen 1 5Gbpsポートを接続します。 ピン 信号名 ピン 信号名...

  • Seite 272: Jusb1~2: Usb 2.0コネクター

    USB1- USB0+ USB1+ Ground Ground No Pin ⚠ 注意 ∙ VCCピンとグランドピンは必ず接続して ください。 正し く接続されていない場合、 機器が損 傷するおそれがあります。 これらのUSBポートでiPad、 iPhoneとiPodを再充電するには、 MSI Centerユーティ リティ ∙ をインストールして ください。 JTPM1: TPMモジュールコネクター このコネクターはTPM (Trusted Platform Module)を接続します。 詳細についてはTPMセキ ュリティ プラッ トホームマニュアルを参照して下さい。 ピン 信号名 ピン 信号名 SPI Power...

  • Seite 273: Joc_Fs1: セーフブートジャンパ

    JOC_FS1: セーフブートジャンパ セーフブート用のジャンパです。 有効にすると、 システムはデフ ォルト設定とより低いPCIe (CPU帯域接続)モードで起動します。 正常 有効 (デフ ォルト) セーフブート時はBIOSの デフ ォルト設定とより低い 保存したBIOS設定で起 PCIe (CPU帯域接続) モー 動します。 ドを適用します。 JTBT1: Thunderbolt追加カードコネクター このコネクターは追加のThunderbolt I/Oカードを接続します。 ピ 信号名 ピン 信号名 ン TBT_FORCE_PWR TBT_S0IX_ENTRY_REQ TBT_CIO_PLUG_EVENT# TBT_S0IX_ENTRY_ACK TBT_PSON_ SLP_S3#_TBT OVERRIDE_N SLP_S5#_TBT No Pin Ground SMBCLK_VSB DG_PEWAKE# SMBDATA_VSB...

  • Seite 274: Cpu_Fan1, Pump_Fan1, Sys_Fan1~6: ファンコネクター

    CPU_FAN1, PUMP_FAN1, SYS_FAN1~6: ファンコネクター ファンコネクターはPWM (パルス幅変調) モードとDCモードに分類されます。 PWMモードフ ァンコネクターには常時12Vが出力されており、 スピードコン トロール信号によ ってファンス ピードを調整します。 DCモードファンコネクターは電圧出力を変えることでファンスピード をコン トロールします。 自動モードファンコネクターは自動的にPWMまたはDCモードを検 出することができます。 BIOS> HARDWARE MONITORパネルで、 ファンをコン トロールします。 DCまたはPWMをファ ンタイプに設定することができます。 スマートファンモードをチェックすると、 ファンの速度は CPUまたはシステムの温度によ って変わります。 スマートファンモードのチェックを外すと、 ファンは最大速度で動作します。 ⚠ 注意 PWM/ DCモードを切り替えた後、 ファンが正し く動作していることを確認して ください。 CPU_FAN1 PUMP_FAN1 SYS_FAN6 PWMモードのピンの定義...

  • Seite 275: Jbat1: クリアCmos (Biosリセット) ジャンパー

    JBAT1: クリアCMOS (BIOSリセット) ジャンパー 本製品はシステムの設定情報を保持するCMOSメモリを搭載しており、 マザーボード上のボ タン型電池から電力が供給されます。 システムの設定をクリアしたい場合は、 CMOSメモリ をクリアするためにジャンパピンにジャンパブロックを取り付けて ください。 データを CMOSをクリア/ 保持 BIOSをリセッ ト (デフ ォルト) BIOSをデフォルト値にリセットする 1. PCの電源をオフにし、 コンセン トから電源コードを抜いて下さい。 2. ジャンパブロックでJBAT1を5-10秒ぐ らいショ ッ トします。 3. JBAT1からジャンパブロックを取り外します。 4. 電源コードをコンセン トに元通りに接続し、 電源を投入します。 BAT1: CMOSバッテリー CMOSバッテリーが切れている場合、 BIOSの時刻設定がリセッ トされ、 システムの設定が失 われます。...

  • Seite 276: Jrgb1: Rgb Ledコネクター

    RGB LEDストリップコネクター JRGB拡張ケーブル 5050 RGB LEDス トリ ップ12V JRGBコネクター RGB LEDファンコネクター JRGBコネクター システムファンコネクター RGB LEDファン ⚠ 注意 JRGBコネクターは長さ2m以下のものを御使用ください。 定格最大出力は3A (12V) ∙ で、 5050 RGB LEDストリ ップ(12V/G/R/B)をサポートします。 RGB LEDストリ ップの着脱は、 必ず電源ユニッ トのスイッチをオフにして電源コードを抜 ∙ いた状態で実施して ください。 MSIのソフ トウェアで拡張 LEDストリ ップをコン トロールします。 ∙...
  • Seite 277 JARGB_V2_1~3: A-RAINBOW V2 (ARGB Gen2) LEDコネク ター JARGB_V2コネクターはARGB Gen2とARGB LEDス トリ ップを接続することができま す。 JARGB_V2コネクターの定格最大出力は3A (5V)で、 240個々にアドレス指定可能なRGB LEDをサポートします。 ピン 信号名 ピン 信号名 Data No Pin Ground アドレス指定可能なRGB LEDストリップコネクター JARGB_V2拡張ケーブル JARGB_V2コネクター ARGB/ ARGB Gen2 LEDス トリ ップ アドレス指定可能なRGB LEDファンコネクター JARGB_V2コネクター システムファンコネクター ARGB/ ARGB Gen2 LEDファン...
  • Seite 278 ⚠ 警告 間違ったタイプのLEDストリ ップを接続しないでください。 JRGBコネクターとJARGB_V2コ ネクターは異なる電圧を供給し、 ARGB 5V LEDストリ ップをJRGBコネクターに接続する と、 LEDストリ ップが損傷します。 ⚠ 注意 故障する恐れがあるのでARGB Gen1規格とARGB Gen2規格のデバイスを同時使用しな ∙ いでください。 鮮やかなLEDライティ ング効果を得るためには、 同規格のRGBデバイスで統一することを ∙ 強く推奨いたします。 ∙ アドレス指定可能なRGB LEDストリ ップの着脱は、 必ず電源ユニッ トのスイッチをオフに して電源コードを抜いた状態で実施して ください。 MSIのソフ トウェアで拡張 LEDストリ ップをコン トロールします。 ∙...

  • Seite 279: オンボードLed

    オンボードLED EZ Debug LED これらのLEDはメモリモジュールが取り付けられたことを表示します。 CPU - CPUが検出されないか、 または認識に失敗した ことを示します。 DRAM - DRAMが検出されないか、 または認識に失敗 したことを示します。 VGA - GPUが検出されないか、 または認識に失敗した ことを示します。 BOOT - ブートデバイスが検出されないか、 または認識 に失敗したことを示します。...

  • Seite 280: Os、 ドライバーおよびMsi Centerのインストール

    OS、 ドライバーおよびMSI Centerのインストール www.msi.comから最新のユーティ リティと ドライバーをダウンロードしてアップデートして ください。 Windows 10/ Windows 11のインストール 1. PCの電源をオンにします。 2. Windows 10/ Windows 11のインストールメディアを光学ドライブに挿入します。 3. PCケースのRestartボタンを押します。 4. POST (Power-On Self Test)中にF11キーを押し、 ブートメニューに入ります。 5. ブートメニューから光学ドライブを選択します。 6. Press any key to boot from CD or DVD... というメッセージが表示されたら、 任意のキ...
  • Seite 281 ボードを検索し、 ドライバーをダウンロードすることもできます。 MSI Driver Utility Installerはインターネッ トでインストールする必要があります。 ∙ 1. Windows 10/ Windows 11を起動させます。 2. スタート > 設定 > Windows Updateを選択し、 更新プログラムの確認をクリ ックします。 3. MSI Driver Utility Installerは自動的にポップアップします。 4. I have read and agree to the MSI Terms of Useチェックボックスを選択し、 Nextをクリ ックします。...
  • Seite 282 5. 左下のSelect AllチェックボックスをチェックしてInstallをクリ ックし、 MSI Centerと ドラ イバーをインス トールします。 インストールの進行状況は下部に表示されます。 6. インストールが完了したら、 Finishをクリ ックします。...

  • Seite 283: Msi Center

    5. インストーラーが自動的に起動し、 必要なドライバー/ ソフトウェアを全部リス トアップ します。 6. Installボタンをクリ ックします。 7. ソフ トウェアのインストールが始まります。 完了した後にシステムの再起動を促されます。 8. OKボタンを押して、 インス トールを完了させます。 9. PCを再起動させます。 MSI Center MSI Centerはゲーム設定の最適化とコンテンツ作成ソフ トの使用に役立つアプリケーシ ョンです。 また、 PCや他のMSI製品のLEDライ トの効果を操作し、 同期することができます。 MSI Centerにより、 モードをカスタマイズしたり、 システムを管理やファンの回転速度を調整 したりできます。 MSI Centerユーザーズガイド MSI Centerの詳細情報は、 http://download.msi.com/manual/mb/MSICENTER.pdf またはQRコードからアクセスして ください。 ⚠...

  • Seite 284: Uefi Bios

    UEFI BIOS MSI UEFI BIOSはUEFI (Unified Extensible Firmware Interface)アーキテクチャと互換性 があります。 UEFIは、 従来のBIOSでは実現できない新機能と利点を多く持っています、 将来 は完全にBIOSに取って代わることができます。 MSI UEFI BIOSは、 デフ ォルトのブートモード としてUEFIを使用し、 新しいチップセッ トの機能を最大限に活用することができます。 ⚠ 注意 ほかの説明がない限り、 本ユーザマニュアルの用語のBIOSはUEFI BIOSを指します。 UEFIの利点 ∙ クイック起動 - UEFIは直接にオペレーティ ングシステムを起動し、 BIOSセルフテス トプロ セスを保存することができます。 また、 POST時にCSMモードに切り替えにかかる時間も排 除します。 ∙ 2 TBより大きいハードディ スクドライブパーティションをサポートします。...

  • Seite 285: Biosの設定

    Favorites項目を追加/ 削除する Favoritesメニューに入る CPU仕様メニューに入る Memory-Zメニューに入る optimized defaultsをロードする アドバンス トモードとEZモードの間に切り替える OCプロファイルをロードする OCプロファイルをセーブする F10: 設定を保存して再起動させる* F12: スクリーンショ ッ トが撮られ、 USBメモリに保存されます (FAT/ FAT32フ ォーマッ トのみ) Ctrl+F: 検索ページに入る * ＜F10＞キーを押すと確認ウィ ンドウが表示され、 修正情報が表示されます。 Yesまたは Noを選択して確認して ください。 BIOSユーザーズガイド BIOSの設定の他の説明は、 https://download.msi.com/archive/mnu_exe/mb/Intel700BIOSjp.pdf またはQRコードからアクセスして ください。 ⚠ 注意 機能はご購入した製品によ って異なる場合がります。...

  • Seite 286: Biosのリセット

    ∙ マザーボード上のクリアCMOSジャンパをショートする。 ∙ リアI/OパネルのクリアCMOSボタンを押す。 ⚠ 注意 CMOSデータをクリアする前に、 必ずPCの電源がオフにすることを確認して ください。 BIOS のリセッ トについてはクリアCOMSジャンパ/ ボタンセクションをご参照ください。 BIOSのアップデート方法 M-FLASHでのBIOSアップデート アップデートの前に: MSIのWEBサイ トから最新のBIOSファイルをダウンロードし、 USBメモリのルートフ ォルダに コピーします。 BIOSのアップデート: 1. マルチBIOSスイッチで標的BIOS ROMにスイッチします。 マザーボードにこのスイッチが ない場合は、 このステップを飛ばします。 2. アップデートするBIOSイメージファイルを含むUSBメモリをマザーボードのUSBポート に挿入します。 3. 下記の方法でフラッシュモードに入ります。 • POST中に<Ctrl + F5>キーを押して、 Yesをクリ ックしてシステムを再起動させます。 Press <Ctrl+F5> to activate M-Flash for BIOS update.
  • Seite 287 MSI CenterでのBIOSアップデート アップデートの前に: ∙ LANドライバーがインス トールされ、 インターネッ ト接続が正し く設定されていることを確 認して ください。 ∙ アップデートする前に、 他のアプリケーションソフ トをすべて閉じて ください。 BIOSのアップデート: 1. MSI CENTERをインス トールして起動させて、 Supportページに入ります。 2. Live Updateを選択して、 Advancedボタンをクリ ックします。 3. BIOSファイルを選択して、 Installボタンをクリ ックします。 4. インストールのリマインダーが表示されると、 Installボタンをクリ ックします。 5. システムが自動的に再起動してBIOSのアップデートを始めます。 6. アップデートプロセスが完了した後、 システムが自動的に再起動します。...
  • Seite 288 목차 빠른 설명서 ......................3 사양 ........................15 특수 기능 ......................20 포장 내용물 ......................21 후면 패널 커넥터 ....................22 LAN 포트 LED 상태 표시 ..................23 오디오 잭 연결 ......................23 구성품 개요 ......................26 CPU 소켓 ....................... 27 DIMM 슬롯 ......................28 PCI_E1~3: PCIe 확장 슬롯 ..................29 M2_1~4: M.2 슬롯...
  • Seite 289 온보드 LED ......................49 EZ 디버그 LED ....................... 49 OS, 드라이버 & MSI Center 설치하기 ..............50 MSI Center ......................53 UEFI BIOS ......................54 BIOS (바이오스) 설정 ....................55 BIOS 리셋....................... 56 BIOS 업데이트 ......................56...

  • Seite 290: 빠른 설명서

    빠른 설명서 MSI®의 새로운 메인보드를 구입해주셔서 감사합니다. 이 빠른 시작 섹션에서는 컴퓨터를 설치하는 방법에 대한 데모 다이어그램을 제공합니다. 일부 설치는 비디오 데모도 제공합니다. URL을 링크하여 휴대전화나 태블릿의 웹 브라우저로 시청하세요. QR 코드를 스캔하여 URL에 대한 링크를 가질 수도 있습니다. 도구 및 구성 요소 준비...
  • Seite 291 안전 지침 ∙ 이 패키지에 포함된 부품은 정전기 방전(ESD)에 의해 파손될 우려가 있으므로 다음의 설명에 따라 컴퓨터를 조립하십시오. ∙ 모든 부품이 제대로 연결되었는지 확인하십시오. 제대로 연결되지 않을 경우, 컴퓨터가 부품을 인식하지 못하거나 컴퓨터를 켤 수가 없게 됩니다. ∙ 부품의 예리한 부분에 손을 다칠 수 있으므로 메인보드 취급시 가장자리 부분을 잡으십시오. ∙...
  • Seite 292 케이스 스탠드 오프 공지 메인보드의 손상을 방지하기 위해 메인보드 회로와 컴퓨터 케이스 사이의 불필요한 장착 스탠드오프를 금지합니다. 케이스 스탠드오프 유지 구역 표지판은 메인보드 뒷면(아래 그림 참조)에 표시되어 사용자에게 경고의 역할을 합니다. 충돌 방지 알림 각 나사 구멍 주위에 보호 페인트가 인쇄되어 있어 부품이 긁히는 것을 방지합니다.
  • Seite 293 프로세서 설치하기 ⚽ ∙ https://youtu.be/KMf9oIDsGes...
  • Seite 294 DDR4 모듈 설치하기 ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
  • Seite 295 전면 패널 헤더 연결하기 ⚽ ∙ http://youtu.be/DPELIdVNZUI 전원 LED 전원 스위치 JFP1 Reserved HDD LED 리셋 스위치 JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
  • Seite 296 메인보드 설치하기 ⚽ ∙ https://youtu.be/wWI6Qt51Wnc 토크: 3 kgf·cm* BAT1 *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
  • Seite 297 전원 커넥터 연결하기 ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR1~2...
  • Seite 298 SATA 드라이브 설치하기 ⚽ ∙ http://youtu.be/RZsMpqxythc...
  • Seite 299 그래픽 카드 설치하기 ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
  • Seite 300 주변기기 연결하기...
  • Seite 301 전원 켜기...
  • Seite 302 사양 ∙ 12,13세대 인텔® 코어™ 프로세서 , 펜티엄® 골드 및 셀레론® 프로세서 지원* ∙ 소켓 LGA1700 프로세서 * 출시된 새 프로세서의 최신 지원 상태를 확인하려면 www.msi.com을 방문하십시오. 칩셋 인텔® Z790 칩셋 ∙ 4x DDR4 메모리 슬롯, 최대 128GB* 지원 ∙ 1R 2133/ 2666/ 3200 MHz (by JEDEC & POR) 지원...
  • Seite 303 이전 페이지로부터 계속 ∙ 7x SATA 6Gb/s 포트 SATA 포트 • SATA_1, SATA_5~6 & SATA_7~8 (Z790 칩셋) • SATA_A1~A2 (ASM1061) ∙ 4x M.2 슬롯 (Key M) • M2_1 슬롯 (CPU) • 최대 PCIe 4.0 x4 지원 • 2260/ 2280/ 22110 저장 장치 지원 •...
  • Seite 304 이전 페이지로부터 계속 인텔® Wi-Fi 6E ∙ 무선 모듈은 M.2 (Key-E) 슬롯에 사전 설치되어 있습니다. ∙ MU-MIMO TX/RX, 2.4GHz/ 5GHz/ 6GHz*(160MHz) 최대 2.4Gbps 지원 Wi-Fi & 블루투스® ∙ 802.11 a/ b/ g/ n/ ac/ ax 지원 ∙ 블루투스® 5.3**, FIPS, FISMA 지원 * Wi-Fi 6E 6GHz는...
  • Seite 305 이전 페이지로부터 계속 ∙ 1x 디스플레이포트 ∙ 1x HDMI™ 포트 ∙ 1x CMOS 클리어 점퍼 ∙ 1x 플래쉬 BIOS 버튼 ∙ 4x USB 3.2 Gen 1 5Gbps Type-A 포트 (Hub GL3523) ∙ 4x USB 3.2 Gen 2 10Gbps Type-A 포트 (Z790 칩셋) 후면...
  • Seite 306 이전 페이지로부터 계속 ∙ 드라이버 ∙ MSI Center ∙ 인텔 익스트림 튜닝 유틸리티 ∙ Realtek 콘솔 ∙ CPU-Z MSI 게이밍 소프트웨어 ∙ Norton 360 Deluxe ∙ 7-ZIP ∙ AIDA64 익스트림 - MSI 에디션 ∙ MSI APP 플레이어 (BlueStacks) ∙ 타일...

  • Seite 307: 특수 기능

    • 시스템 정보 오디오 • Microsoft App • 오디오 부스트 5 • 나의 장치 RGB 지원 • MSI 디스플레이 키트 • 미스틱 라이트 익스텐션 (RGB) 열 특징 • 미스틱 라이트 익스텐션 (ARGB Gen2) • 확장된 히트싱크 디자인 • 엠비언트 장치 지원...

  • Seite 308: 포장 내용물

    • 2x EZ M.2 클립 패키지 (1 세트/팩) • 1x 케이블 스티커 ⚠ 중요사항 제공된 USB 드라이브에 ISO 파일이 있습니다. 실수로 삭제하지 마십시오. 드라이버 설치에 ∙ 대한 자세한 내용은 OS, 드라이버 및 MSI 센터 설치 장을 참조하십시오. ∙ 위 항목 중 하나라도 손상되었거나 누락되었다면 대리점에 문의하십시오.

  • Seite 309: 후면 패널 커넥터

    후면 패널 커넥터 아이템 설명 디스플레이포트 USB 3.2 Gen 1 5Gbps Type-A 포트 (Hub GL3523) USB 3.2 Gen 2 10Gbps Type-A 포트 (Z790 칩셋) 2.5 Gbps LAN (RJ45) 포트 Wi-Fi 안테나 커넥터 오디오 잭 HDMI™ 포트 CMOS 클리어 점퍼 ∙ 컴퓨터를 끕니다. CMOS 클리어 버튼을 5-10초동안 눌러 BIOS 설정 값을 기본 설정으로...

  • Seite 310: Lan 포트 Led 상태 표시

    LAN 포트 LED 상태 표시 링크/ 작동 LED 속도 LED 상태 설명 상태 속도 꺼짐 연결되지 않음. 꺼짐 10 Mbps 노란색 연결되었음. 녹색 100/1000 Mbps 깜빡임 정상적인 오렌지색 2.5 Gbps 통신중. 오디오 잭 연결 헤드폰 및 마이크용 오디오 잭 도표 스테레오...
  • Seite 311 4-채널 스피커용 오디오 잭 도표 AUDIO INPUT Rear Front 5.1-채널 스피커용 오디오 잭 도표 AUDIO INPUT Rear Front Center/ Subwoofer 7.1-채널 스피커용 오디오 잭 도표 AUDIO INPUT Rear Front Side Center/ Subwoofer...
  • Seite 312 안테나 설치하기 1. 아래와 같이 안테나를 안테나 커넥터에 단단히 조입니다. 2. 안테나의 방향을 지정합니다.

  • Seite 313: 구성품 개요

    구성품 개요 SYS_FAN6 ATX_PWR1 JUSB3 JUSB4 M2_1 SYS_FAN1 PCI_E1 M2_2 SATA ▼ _A1 ▲ _A2 JDASH1 SATA ▼ _7 ▲ _8 BAT1 SATA ▼ _5 ▲ _6 PCI_E2 M2_3 M2_4 JTPM1 PCI_E3 JBAT1 JFP2 JCI1...

  • Seite 314: Cpu 소켓

    CPU를 설치하거나 제거하기 전에 전원 코드를 콘센트에서 뽑아주시기 바랍니다. ∙ 프로세서를 설치한 후, CPU 보호 캡을 보관하시기 바랍니다. 반품시 메인보드와 CPU 소켓 보호 캡이 함께 제공되어야만 MSI에서 반품(RMA) 요청 처리를 진행할 수 있습니다. CPU 설치시, CPU 히트싱크를 반드시 설치하세요. CPU 히트싱크는 과열을 방지하고 시스템 ∙...

  • Seite 315: Dimm 슬롯

    주파수를 설정하세요. 풀 DIMM 설치 또는 오버클로킹을 위해 보다 효율적으로 메모리 냉각 시스템을 사용할 것을 ∙ 권장합니다. 오버클로킹시의 안정성과 설치된 메모리 모듈의 호환성은 설치된 CPU 및 장치에 따라 ∙ 달라집니다. ∙ 호환 가능한 메모리에 대한 자세한 정보는 www.msi.com을 방문하여 알아보시기 바랍니다.

  • Seite 316: Pci_E1~3: Pcie 확장 슬롯

    중요사항 크고 무거운 그래픽 카드를 설치할 경우, 그래픽 카드를 안전하게 지지하여 슬롯의 변형을 ∙ 방지하기 위해 MSI 그래픽 카드 지지대와 같은 장치를 사용하시면 더욱 안전합니다. ∙ 하나의 PCIe x16 확장 카드를 설치하여 최적의 효과를 원하신다면 PCI_E1 슬롯을 사용할 것을 추천합니다.
  • Seite 317 M2_1 슬롯에 M.2 모듈 설치 1. M.2 쉴드 FROZR 히트싱크의 나사를 풀어 줍니다. 2. M.2 쉴드 Frozr 히트싱크을 들어 올려 제거합니다. 3. SSD 길이에 따라 나사를 제거하거나 교체하십시오. 2280 SSD를 설치한 경우, 이 단계를 건너뜁니다. 2260 22110...
  • Seite 318 4. M.2 SSD를 M.2 슬롯에 30도 각도로 삽입합니다. 5. EZ M.2 클립을 돌려 M.2 SSD를 고정합니다. 30º 30º 30º 30º 6. M.2 쉴드 Frozr 히트싱크 아래의 열 패드에서 보호 필름을 제거합니다. 7. M.2 쉴드 FROZR 히트싱크을 제자리에 놓고 고정합니다.
  • Seite 319 M2_2 슬롯에 M.2 모듈 설치 1. M.2 쉴드 FROZR 히트싱크의 나사를 풀어 줍니다. 2. M.2 쉴드 Frozr 히트싱크을 들어 올려 제거합니다. 3. 2260 M.2 SSD를 설치하려면 제공된 EZ M.2 클립 키트를 2260 나사 구멍에 설치하십시오. 2280 SSD를 설치한 경우, 이 단계를 건너뜁니다. 2260...
  • Seite 320 4. M.2 SSD를 M.2 슬롯에 30도 각도로 삽입합니다. 5. EZ M.2 클립을 돌려 M.2 SSD를 고정합니다. 30º 30º 2260 SSD 30º 30º 2280 SSD 6. M.2 쉴드 Frozr 히트싱크 아래의 열 패드에서 보호 필름을 제거합니다. 7. M.2 쉴드 FROZR 히트싱크을 제자리에 놓고 고정합니다.
  • Seite 321 M2_3 & M2_4 슬롯에 M.2 모듈 설치 1. M.2 쉴드 FROZR 히트싱크의 나사를 풀어 줍니다. 2. M.2 쉴드 Frozr 히트싱크을 들어 올려 제거합니다. 6 6 7 7 3. 2242 또는 2260 M.2 SSD를 설치하려면 제공된 EZ M.2 클립 키트를 2242 또는 2260 나사 구멍에...
  • Seite 322 4. M.2 SSD를 M.2 슬롯에 30도 각도로 삽입합니다. 5. EZ M.2 클립을 돌려 M.2 SSD를 고정합니다. ∙ M2_3 슬롯용 2242/2260 SSD 30º 30º 30º 30º 2280 SSD ∙ M2_4 슬롯용 2242/2260 SSD 30º 30º 30º 30º 2280 SSD...
  • Seite 323 6. M.2 쉴드 Frozr 히트싱크 아래의 열 패드에서 보호 필름을 제거합니다. 7. M.2 쉴드 Frozr 히트싱크을 제자리에 놓고 고정합니다.
  • Seite 324 SATA_1, SATA_5~6, SATA_7~8 & SATA_A1~A2: SATA 6Gb/s 커넥터 이 커넥터는 SATA 6Gb/s 인터페이스 포트입니다. 각 커넥터에 하나의 SATA 장치를 연결할 수 있습니다. SATA_1 SATA_A2 SATA_A1 SATA_8 SATA_7 SATA_6 SATA_5 ⚠ 중요사항 SATA 케이블을 90도로 꺽지 마십시오. 그럴 경우, 전송 중 데이터가 손상될 수 있습니다. ∙...

  • Seite 325: Jaud1: 전면 오디오 커넥터

    JAUD1: 전면 오디오 커넥터 이 커넥터를 사용하여 전면 패널의 오디오 잭을 연결할 수 있습니다. 핀 신호 이름 핀 신호 이름 MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2: 전면 패널 커넥터 JFP1 커넥터는...

  • Seite 326: Jdash1: 튜닝 컨트롤러 커넥터

    JDASH1: 튜닝 컨트롤러 커넥터 이 커넥터를 사용하여 옵션인 튜닝 컨트롤러 모듈을 연결할 수 있습니다. 핀 신호 이름 핀 신호 이름 No Pin MCU_SMB_SCL_M MCU_SMB_SDA_M VCC5 Ground JCI1: 섀시 침입 커넥터 이 커넥터를 사용하여 섀시 침입 스위치 케이블을 연결할 수 있습니다. 표준...

  • Seite 327: Cpu_Pwr1~2, Atx_Pwr1: 전원 커넥터

    CPU_PWR1~2, ATX_PWR1: 전원 커넥터 이 커넥터를 사용하여 ATX 전원 공급 장치를 연결할 수 있습니다. CPU_PWR1~2 핀 신호 이름 핀 신호 이름 Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 핀 신호 이름 핀 신호 이름 +3.3V +3.3V CPU_PWR1~2 Ground Ground Ground PWR OK...

  • Seite 328: Jusb4: Usb 3.2 Gen 2 Type-C 전면 패널 커넥터

    JUSB4: USB 3.2 Gen 2 Type-C 전면 패널 커넥터 이 커넥터를 사용하여 전면 패널의 USB 3.2 Gen 2 10Gbps Type-C 커넥터를 연결할 수 있습니다. 이 커넥터는 풀 프루프(foolproof )로 작동하도록 디자인되었으며 케이블 연결시 정확한 방향으로 연결하시기 바랍니다. USB Type-C 케이블 JUSB4 USB Type-C 전면...

  • Seite 329: Jusb1~2: Usb 2.0 커넥터

    No Pin 중요사항 VCC 및 그라운드 핀을 정확히 연결하여야 손상을 방지할 수 있습니다. ∙ USB 포트를 통하여 iPad,iPhone 및 iPod를 충전하려면 MSI Center 유틸리티를 ∙ 설치하시기 바랍니다. JTPM1: TPM 모듈 커넥터 이 커넥터는 TPM (Trusted Platform Module) 모듈에 연결됩니다. 자세한 내용과 사용방법은...

  • Seite 330: Joc_Fs1: 안전 부팅 점퍼

    JOC_FS1: 안전 부팅 점퍼 이 점퍼는 안전 부팅에 사용됩니다. 활성화되면 시스템이 기본 설정과 낮은 PCIe (CPU) 모드로 부팅됩니다. 표준 상태 사용불가 (기본 설정) 안전 부팅을 위해 BIOS 기본 설정과 낮은 PCIe 저장된 BIOS 설정으로 (CPU) 모드를 적용합니다. 부팅합니다. JTBT1: 썬더볼트 추가 카드 커넥터 이...

  • Seite 331: Cpu_Fan1, Pump_Fan1, Sys_Fan1~6: 팬 커넥터

    CPU_FAN1, PUMP_FAN1, SYS_FAN1~6: 팬 커넥터 팬 커넥터는 PWM (Pulse Width Modulation) 모드와 DC 모드로 분류될 수 있습니다. PWM 모드 팬 커넥터는 12V의 일정한 출력을 제공하고 속도 제어 신호에 따라 팬의 회전 속도를 조정합니다. DC 모드 팬 커넥터는 전압의 변화에 따라 팬의 회전 속도를 제어합니다. 자동 모드 팬...
