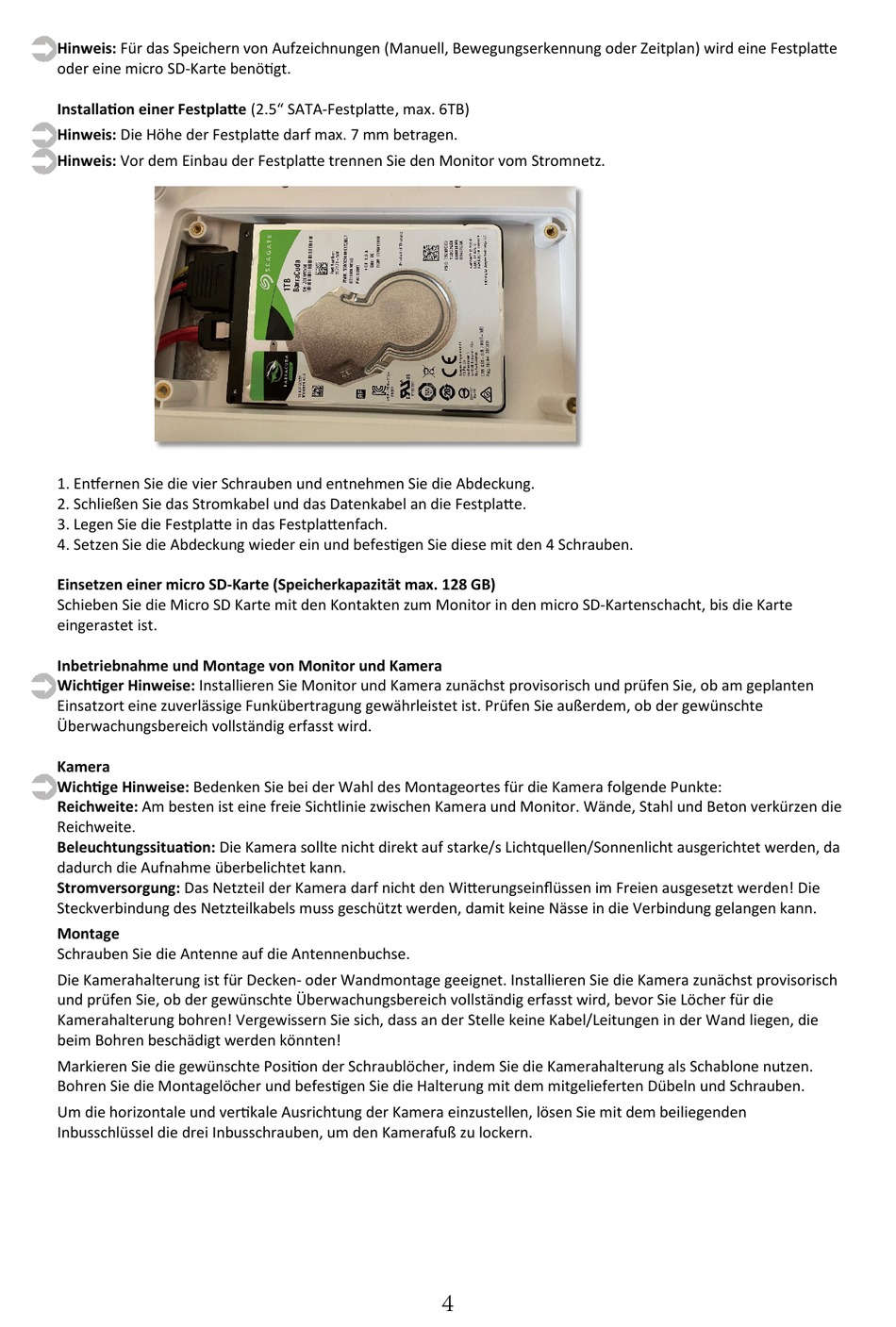

Hinweis: Für das Speichern von Aufzeichnungen (Manuell, Bewegungserkennung oder Zeitplan) wird eine Festpla�e
oder eine micro SD-Karte benö�gt.
Installa�on einer Festpla�e (2.5" SATA-Festpla�e, max. 6TB)
Hinweis: Die Höhe der Festpla�e darf max. 7 mm betragen.
Hinweis: Vor dem Einbau der Festpla�e trennen Sie den Monitor vom Stromnetz.
1. En�ernen Sie die vier Schrauben und entnehmen Sie die Abdeckung.
2. Schließen Sie das Stromkabel und das Datenkabel an die Festpla�e.
3. Legen Sie die Festpla�e in das Festpla�enfach.
4. Setzen Sie die Abdeckung wieder ein und befes�gen Sie diese mit den 4 Schrauben.
Einsetzen einer micro SD-Karte (Speicherkapazität max. 128 GB)
Schieben Sie die Micro SD Karte mit den Kontakten zum Monitor in den micro SD-Kartenschacht, bis die Karte
eingerastet ist.
Inbetriebnahme und Montage von Monitor und Kamera
Wich�ger Hinweise: Installieren Sie Monitor und Kamera zunächst provisorisch und prüfen Sie, ob am geplanten
Einsatzort eine zuverlässige Funkübertragung gewährleistet ist. Prüfen Sie außerdem, ob der gewünschte
Überwachungsbereich vollständig erfasst wird.
Kamera
Wich�ge Hinweise: Bedenken Sie bei der Wahl des Montageortes für die Kamera folgende Punkte:
Reichweite: Am besten ist eine freie Sichtlinie zwischen Kamera und Monitor. Wände, Stahl und Beton verkürzen die
Reichweite.
Beleuchtungssitua�on: Die Kamera sollte nicht direkt auf starke/s Lichtquellen/Sonnenlicht ausgerichtet werden, da
dadurch die Aufnahme überbelichtet kann.
Stromversorgung: Das Netzteil der Kamera darf nicht den Wi�erungseinflüssen im Freien ausgesetzt werden! Die
Steckverbindung des Netzteilkabels muss geschützt werden, damit keine Nässe in die Verbindung gelangen kann.
Montage
Schrauben Sie die Antenne auf die Antennenbuchse.
Die Kamerahalterung ist für Decken- oder Wandmontage geeignet. Installieren Sie die Kamera zunächst provisorisch
und prüfen Sie, ob der gewünschte Überwachungsbereich vollständig erfasst wird, bevor Sie Löcher für die
Kamerahalterung bohren! Vergewissern Sie sich, dass an der Stelle keine Kabel/Leitungen in der Wand liegen, die
beim Bohren beschädigt werden könnten!
Markieren Sie die gewünschte Posi�on der Schraublöcher, indem Sie die Kamerahalterung als Schablone nutzen.
Bohren Sie die Montagelöcher und befes�gen Sie die Halterung mit dem mitgelieferten Dübeln und Schrauben.
Um die horizontale und ver�kale Ausrichtung der Kamera einzustellen, lösen Sie mit dem beiliegenden
Inbusschlüssel die drei Inbusschrauben, um den Kamerafuß zu lockern.
4
