Datenspeicher - Anemometer AVM-07
Datenspeicher - Anemometer AVM-07
Bedienungsanleitung
Bedienungsanleitung
Paper-Consult
Engineering Group oHG
Im Langel 4
Deutschland
D-59872 Meschede
Tel: 029 03 976 99-0
Fax: 029 03 976 99-29
info@warensortiment.de
www.warensortiment.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PCE Group AVM-07
Inhaltszusammenfassung für PCE Group AVM-07

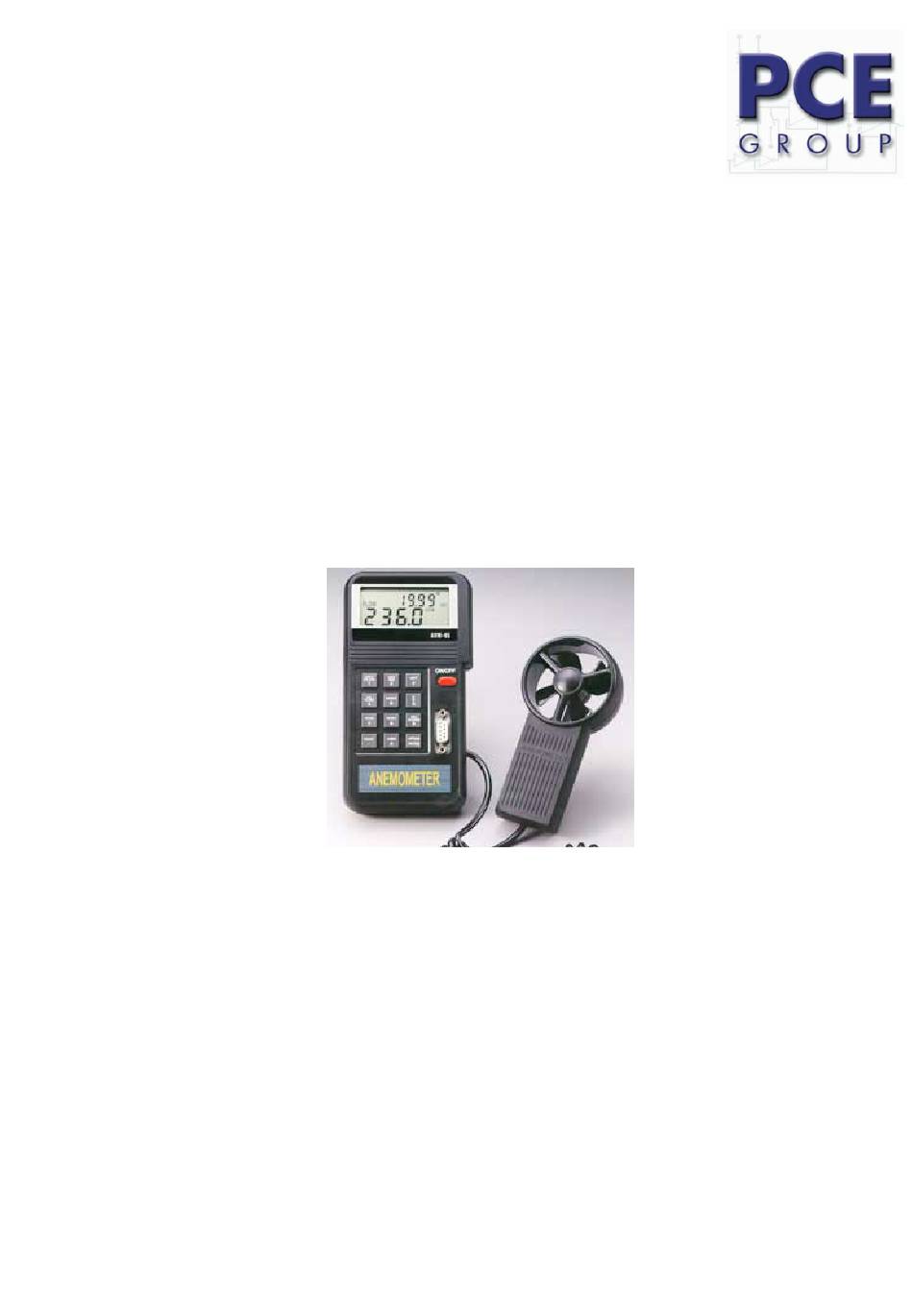

- Seite 1 Service der PCE Group in Service der PCE Group Paper-Consult Engineering Group oHG Im Langel 4 Deutschland D-59872 Meschede Tel: 029 03 976 99-0 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung Bedienungsanleitung Datenspeicher - Anemometer AVM-07...
-
Seite 2: Inhaltsverzeichnis
1. Sicherheit 2. Beschreibung der Bedienelemente 3. Bedienung 3.1 Messung der Windgeschwindigkeit 3.2 Messung der Lufttemperatur 3.3 Messung des Luftvolumenstromes 3.4 Messung des Luftvolumenstromes bei 2/3 Luftgeschwindigkeit 3.5 Messung des durchschnittlichen Volumenstromes 3.6 Festhalten des Messwertes 3.7 Minimal- und Maximalwerte 3.8 Speicherung eines Messwertes 3.9 Kontinuierliche Messwertaufnahme 3.10 Sequentielles Ansehen gespeicherter Messwerte... -
Seite 3: Sicherheit
Gerät darf nicht in der Nähe elektrischer Felder (Hochspannungen, Motoren) betrieben werden stabilisieren Sie das Gerät vor Inbetriebnahme auf die Umgebungstemperatur- ein Öffnen des Gerätegehäuses darf nur von Fachpersonal der PCE Group oHG vorgenommen werden das Gerät darf nie mit der Bedienoberfläche aufgelegt werden (nie: z.B. tastaturseitig auf einen Tisch) es dürfen keine technischen Veränderungen am Gerät vorgenommen werden... -
Seite 4: Bedienung
3. Bedienung 3.1 Messung der Windgeschwindigkeit Sehen Sie sich bitte nebenstehendes Bild an. Drücken Sie die „ON/OFF“-Taste, um das Gerät einzuschalten, wählen Sie dann die Funktion „VEL/FLOW“ aus (4). Das „VEL“-Symbol erscheint in der Anzeige. Drücken Sie die „UNIT“-Taste (3), um die gewünschte Messeinheit anzu- wählen Ermitteln Sie die ungefähre Strömungsrichtung Halten Sie den Anemometer- Messkopf so in den Luftstrom (von vorne... -
Seite 5: Minimal- Und Maximalwerte
3.7 Minimal- und Maximalwerte Drücken Sie die „MAX/MIN“-Taste, um den Minimal- und Maximalwert für Luftgeschwindigkeit, Temperatur und Volumenstrom festzuhalten 3.8 Speicherung eines Messwertes Um einen „Schnappschuss“-Datensatz zu speichern (Messrate = 0), setzen Sie die Messrate durch drücken der „SAMPLE“-Taste (im „VEL“-Modus) auf „0“ (die vorig eingestellte Messrate wird angezeigt. Geben Sie eine „0“ ein und drücken Sie die „ENTER“-Taste. -
Seite 6: Hauptübersicht
4.1 Hauptübersicht Wenn Sie das Programm starten, sucht es automatisch nach einem eventuell angeschlossenen Anemometer, das an einen der PC-Ports angeschlossen ist. Wenn keine Port- Verbindung gefunden wurde oder kein freier Port zur Verfügung steht wird dieses mit der Meldung „No communication port“ mitgeteilt und das Programm beendet. Sollte die Kommuni- kationsverbindung erfolgreich erkannt werden, erscheint das nebenstehende Hauptfenster auf dem Bildschirm. -
Seite 7: Display / Anzeige
2) Entnehmen Sie die alte Batterie und legen Sie eine neue Batterie ein (9 V-Blockbatterie oder 9 V - Blockakku) 3) Verschließen Sie das Batteriefach wieder und drehen Sie die Schraube wieder ein Für Rückfragen oder Fragen zur Kalibrierung, sprechen Sie uns bitte an: PCE Group oHG Eine Übersicht aller Messgeräte finden Sie unter: http://www.warensortiment.de/messtechnik/messgeraete.htm... - Seite 8 Notizen :...
