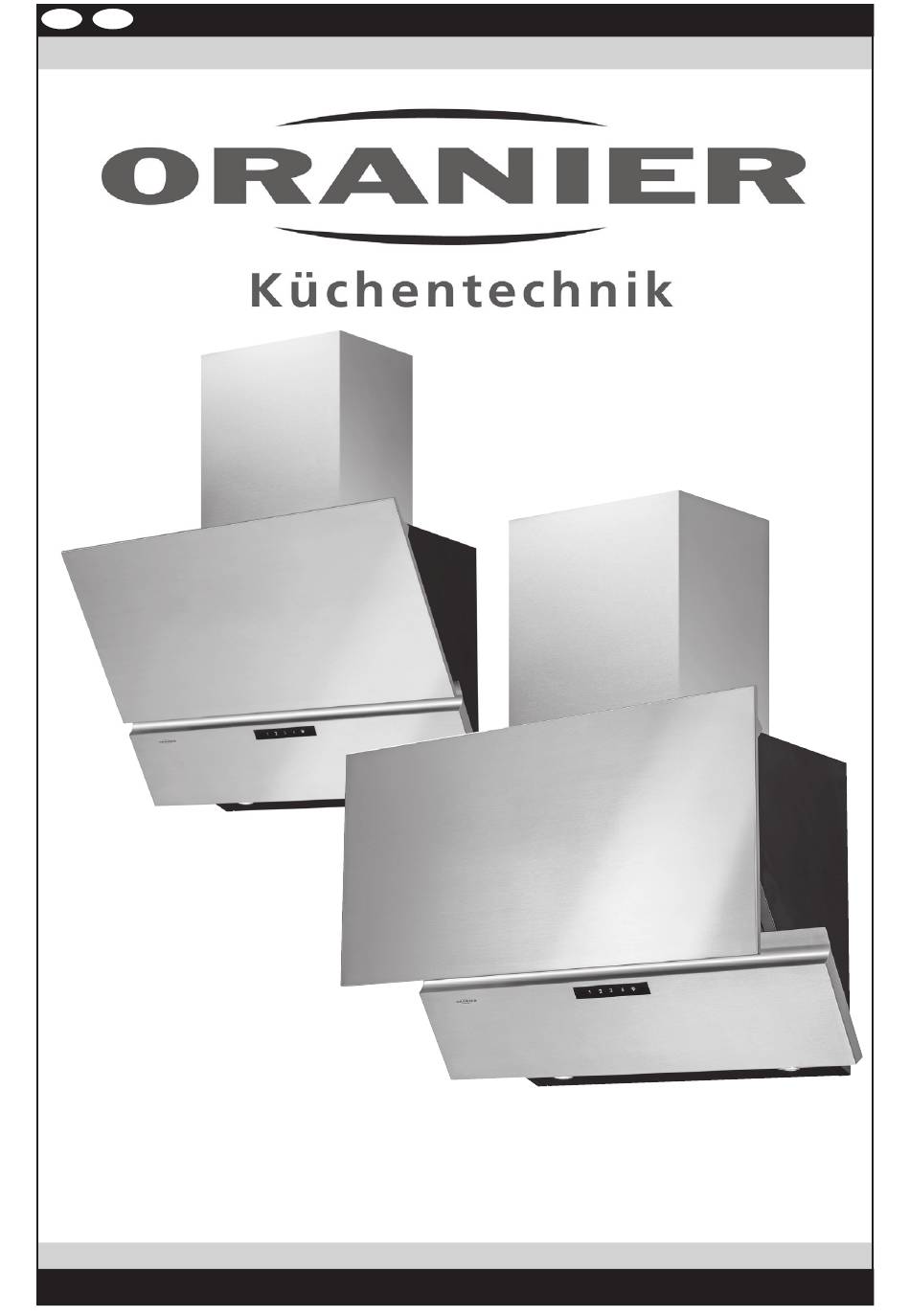

- Seite 1 Bedienungs- und Installationsanleitung Kopffrei-Wandhaube Signa 60 E Signa 75 E Signa 90 E 4051543063201 / 4051543063218 / 4051543063225 8631 60 · 8631 75 · 8631 90...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde, Inhaltsverzeichnis Sicherheitshinweise vielen Dank, dass Sie sich für ein ORANIER-Haus- haltsgerät entschieden haben! Ihr Gerät im Überblick ORANIER-Haushaltsgeräte bieten Ihnen ausgereifte Bedienung der Haube und zuverlässige Technik, Funktionalität und anspre- Bedieneinheit chendes Design. Beleuchtung ein- / ausschalten Welche Leistungsstufe soll gewählt werden? -
Seite 3: Sicherheitshinweise
Sicherheitshinweise zum Gebrauch • Die Bedienungsanleitung ist Bestandteil des Gerätes. Bitte bewahren Sie das Dokument sorgfältig auf. • Die Dunstabzugshaube darf nur über Elektro- oder Gasherden verwendet werden. Unsere Geräte sind nicht für die gewerbliche Nutzung bestimmt, sondern nur für den Gebrauch im Haushalt. • Während des Betriebes der Dunstabzugshaube müssen die Metallfettfilter immer eingesetzt sein, ansonsten kann sich Fettdunst in der Haube und im Abluftsystem ablagern. -
Seite 4: Sicherheitshinweise Zu Wartung, Reinigung Und Pflege
Sicherheitshinweise zu Wartung, Reinigung und Pflege: • Bei allen Wartungs- und Reinigungsarbeiten Netzstecker ziehen oder die entsprechende Sicherung im Haussicherungskasten ausschalten. • Die Dunstabzugshaube darf nicht mit einem Dampfreiniger gereinigt werden. • Bei Nichtbeachtung der Wartungs- und Reinigungsarbeiten besteht infolge von Fettablagerungen Brandgefahr! • Reparaturen dürfen nur von autorisiertem Fachpersonal durchgeführt wer- den. Bei eigenmächtigem Eingriff erlöschen alle Haftungs- und Gewähr leistungsansprüche. Abb. 1 Ihr Gerät im Überblick Modelle „Signa E” 1 Netzstecker 2 Teleskopschacht 3 Grundschacht... -
Seite 5: Bedienung Der Haube
Bedienung der Haube (Touch-Control) Abb. 2: Bedienfeld elektronische Steuerung Gebläse Beleuchtung Leistungsanzeige ein / aus ein / aus Bedieneinheit / Fernbedienung Welche der 3 Leistungsstufen soll gewählt werden? Die Bedieneinheit befindet sich an der Front des Gerätes; Die Leistung des Gerätes soll den anfallenden Koch- und sie ist benutzerfreundlich gestaltet und einfach zu hand- Bratendünsten angepasst werden, d.h. -
Seite 6: Wartung, Reinigung Und Pflege
Wartung, Reinigung und Pflege Reinigung der Haube ACHTUNG: • Netzstecker ziehen bzw. die Sicherung ausschalten! Vor sämtlichen Wartungs- und Reinigungsarbeiten ist der Netz- • Die Dunstabzugshaube darf nicht mit einem Dampf- stecker zu ziehen bzw. die Sicher- reiniger gereinigt werden! ung auszuschalten oder herauszu- • Unsachgemäße Reinigung von Edelstahl-Oberflächen schrauben! führt zu Farbveränderungen und Beschädigungen der Oberflächen! Wartungsintervalle Außenflächen der Dunstabzugshaube sollten mit einem... -
Seite 7: Metallfettfilter Reinigen
Wartung, Reinigung und Pflege Metallfettfilter reinigen Reinigung • Metallfettfilter in heißem Spülwasser gut einweichen, Netzstecker ziehen bzw. die Sicherung ausschalten! dann mit einer weichen Bürste reinigen und Abnehmen der Metallfettfilter anschließend mit heißem Wasser gut abbrausen. Der Metallfettfilter befindet sich hinter der Abdeckung der Vorgang eventuell wiederholen. Randabsaugung. -
Seite 8: Aktivkohlefilter Austauschen (Nur Umluftbetrieb)
Aktivkohlefilter austauschen LED-Leuchtmittel austauschen Filtertyp KSC 700 (nur bei Umluftbetrieb) Durch die Verwendung von LED-Strahlern als Arbeitsplatzbeleuchtung wird ein Austausch von • Netzstecker ziehen bzw. Sicherung ausschalten! defekten Leuchtmitteln höchst unwahrscheinlich. • Die beiden Aktivkohlefilter sind links und rechts am Gebläsemotor aufgesetzt und werden nach Entfernen Lebensdauer, Zuverlässigkeit und Energieeffizienz lie- der Abdeckung der Randabsaugung und des Metall- gen um Größenordnungen über jedem herkömmlichen fettfilters sichtbar und zugänglich. -
Seite 9: Im Falle Einer Störung
Im Falle einer Störung Ein LED-Strahler ist ausgefallen: Die Haube funktioniert überhaupt nicht: • Bitte tauschen Sie den LED-Strahler aus. Lesen Sie • Wurde eventuell die Sicherung in der Hausinstallation dazu bitte den Abschnitt „LED-Leuchtmittel austau- ausgelöst? Stromversorgung der Haube bzw. Haupt- schen”. sicherung überprüfen. • Ist der Netzstecker eingesteckt? • Ziehen Sie den Netzstecker, um die Steuerelektronik in den Ausgangszustand zurückzusetzen. Warten Sie etwa 15 - 20 Sekunden, bevor Sie den Netzstecker wieder einstecken. -
Seite 10: Kundendienst
Abluft- oder Umluftbetrieb? Beim Abluftbetrieb (Abb. 7, empfohlen) wird der Dunst Sollte am Gerät ein technischer Mangel auftreten, setzen Sie sich bitte mit dem ORANIER-Kundendienst in Ver- über ein Abluftsystem mit Mauerkasten ins Freie geführt. bindung: Bei Umluftbetrieb (Abb. 8) wird der Dunst von Fettrückständen und Gerüchen befreit und wieder in die... -
Seite 11: Hinweise Zu Baulichen Voraussetzungen
Hinweise zu baulichen Voraussetzungen Bei der Montage der Dunstabzugshaube im Abluftbetrieb - Verlegen der Rohre nicht in spitzen Winkeln, sondern beachten Sie bitte folgende Hinweise: in flachen Bögen. • In Aufstellräumen ohne offene Feuerstelle sollte der - Abluftkästen und Rohre mit Ø 100 mm und kleiner Querschnitt der Zuluftöffnung mindestens so groß... -
Seite 12: Übersicht Lieferumfang
Übersicht Lieferumfang Abb. 11 1 - Netzstecker 2 - Teleskopschacht 3 - Grundschacht 4 - Haubenkörper mit Motorblock 5 - Bedienfeld 7 - Abdeckung Randabsaugung 9 - Montageblech für Teleskopschacht 10 - Wandhalter 11 - Abluftstutzen 12 - Schraube 4x45 mm 13 - Dübel 8x40 mm 14 - Schraube 3,9 x 9,5 mm 15 - Reduzierstück 150/120 mm... -
Seite 13: Wandmontage
Wandmontage 1) Befestigen Sie den Wandhalter (10) mit zwei Schrau- 5) Zeichnen Sie die Lage der Bohrung B (im Inneren ben M4x20 (16) lose am Motorblock (4). der Haube) an der Wand an. Der Wandhalter (10) muss sich noch leicht in den Anschließend nehmen Sie die Dunstabzugshaube Langlöchern bewegen lassen. -
Seite 14: Montageskizze
Montageskizze Abb. 14 25 hoch 598 (Signa 60 E) / 748 (Signa 75 E) / 898 (Signa 90 E) -
Seite 15: Luftschlauch Montieren
Luftschlauch montieren (nur bei Abluftbetrieb) Verwenden Sie für die Verbindung mit dem Wand- durchbruch ein Kunststoffrohr oder einen Abluftschlauch Ø 150 mm (min. Ø 125 mm) (nicht im Lieferumfang). Wichtig: Der Abluftanschluss muss vor Befestigung der Dunstabzugshaube fertiggestellt sein! Rohr bzw. Schlauch auf die benötigte Länge zuschnei- den. -
Seite 16: Schachtmontage
Schachtmontage Schutzfolien entfernen. Den aus Grundschacht (3) und Raumdecke Teleskopschacht (2) bestehenden Schacht folgenderma- ßen zusammensetzen: Bei Umluftbetrieb: den Teleskopschacht (2) so einset- zen, dass die Luftaustrittsschlitze oben sind. (Abb. 16). Bei Abluftbetrieb: den Teleskopschacht (2) mit den Luft- austrittsschlitzen nach unten einsetzen. Die Luftaustritts- schlitze sind dann verdeckt. -
Seite 17: Hinweise Zur Verringerung Der Umwelteinflüsse
Hinweise zur Verringerung der Um- Technische Daten welteinflüsse (z.B. Energieverbauch): Spannung: 230 V ~ • Benutzen Sie die Dunstabzugshaube in geeigneter Leistungsstufe. Frequenz: 50 Hz • Schalten Sie den Motor der Dunstabzugshaube rechtzeitig auf eine kleinere Stufe, wenn sich der Motorleistung: 275 W Wrasen verringert. - Seite 18 Produktdatenblatt nach EU-Verord- nungen 65/2014 und 66/2014 Signa 60 E Name oder Warenzeichen des Lieferanten: ORANIER Küchentechnik GmbH Modellkennung des Lieferanten: 8631 60 Jährlicher Energieverbrauch [ kWh/Jahr ] 65,2 hood Energie-Effizienzklasse [ - ] Lüfter-Effizienzwert [ - ] 27,7 hood Lüfter-Effizienzklasse...
- Seite 19 Produktdatenblatt nach EU-Verord- nungen 65/2014 und 66/2014 Signa 75 E Name oder Warenzeichen des Lieferanten: ORANIER Küchentechnik GmbH Modellkennung des Lieferanten: 8631 75 Jährlicher Energieverbrauch [ kWh/Jahr ] 65,2 hood Energie-Effizienzklasse [ - ] Lüfter-Effizienzwert [ - ] 27,7 hood Lüfter-Effizienzklasse...
- Seite 20 Produktdatenblatt nach EU-Verord- nungen 65/2014 und 66/2014 Signa 90 E Name oder Warenzeichen des Lieferanten: ORANIER Küchentechnik GmbH Modellkennung des Lieferanten: 8631 90 Jährlicher Energieverbrauch [ kWh/Jahr ] 65,2 hood Energie-Effizienzklasse [ - ] Lüfter-Effizienzwert [ - ] 27,7 hood Lüfter-Effizienzklasse...
-
Seite 21: Abmessungen
Abmessungen Abb. 19 Abmessungen Modelle „Signa E“... -
Seite 22: Dunstabzugshauben Im Abluftbetrieb - Tipps Und Tricks
Durchmesser von 150 mm empfohlen. Dies gilt zu jeder Jahreszeit und bei jeder Witterung!! Die ORANIER-Garantie ist nur dann gültig, wenn die Dunstabzugshaube fachmännisch an ein 125er- oder Bitte beachten Sie, dass die Dunstabzugshaube bereits 150er-Abluftsystem angeschlossen ist. - Seite 23 Viele Mauerkästen haben aber starre Lamellen. Hier Das Material des Abluftkanals hat hohen Einfluss auf die können erhebliche Leistungsverluste entstehen: Leistung einer Dunstabzugshaube. Feststehende Abluftrohre aus Kunststoff sind flexiblen Alu-Flex- Schläuchen in jedem Fall vorzuziehen. Bei Alu-Flex- Schläuchen muss darauf geachtet werden, dass diese nicht flach gedrückt werden (speziell in den Bögen) und keine Knicke aufweisen.
- Seite 24 Geräusche Kondenswasserbildung Die Dunstabzugshaube soll an einer gemauerten Wand Die Außenflächen der Dunstabzugshaube sind zu Koch- befestigt werden. Holzwände / Gipskartonwände / Stän- beginn deutlich kälter als der Kochdunst, daher ist es nor- derwände o.ä. sind ungeeignet, da diese bei eingeschal- mal, dass sich, insbesondere bei Dunstabzugshauben mit tetem Gebläsemotor als Resonanzkörper wirken und da- großem Glasschirm, am Haubenkörper Kondenswasser...
-
Seite 25: Dunstabzugshauben Im Umluftbetrieb - Tipps Und Tricks
Dunstabzugshauben im Umluftbetrieb - Tipps und Tricks Geräusche Kondenswasserbildung Im Umluftbetrieb sind die Betriebsgeräusche generell Die Außenflächen der Dunstabzugshaube sind zu Koch- deutlich höher als im Abluftbetrieb. Hauptgründe sind beginn deutlich kälter als der Kochdunst, daher ist es nor- hierfür der zusätzliche Aktivkohlefilter und der Austritt mal, dass sich, insbesondere bei Dunstabzugshauben mit der Umluft durch die Schlitze im Teleskopschacht. -
Seite 26: Hinweise Zur Entsorgung
Hinweise zur Entsorgung In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) ist auf dem vorliegenden Produkt und der Bedienungsanleitung das Symbol einer durchgestrichenen Abfalltonne abgebildet. Eine Entsorgung von Gerät und Verpackung über den normalen Haushaltsabfall ist nicht zulässig! • Entsorgen Sie dieses Gerät im Recyclinghof mit... -
Seite 27: Oranier-Werksgarantie
Kaufvertrag gegenüber dem Endabnehmer unter den nutzung (z.B. Schäden durch Abschrecken mit nachstehenden Bedingungen Werksgarantie: Wasser, überlaufende Speisen, Kondenswasser, Die ORANIER-Garantie erstreckt sich auf die unent- Überhitzung). Haarrissbildung bei emaillierten oder geltliche Instandsetzung des Gerätes bzw. der bean- kachelglasierten Teilen ist kein Qualitätsmangel. - Seite 28 8631 60 · 8631 75 · 8631 90 · 1089 V13...
