dormakaba Safe Lock Installationsanleitung Seite 53

Maksymalne obciążenie rygla
Rygiel i śruba sprężynowa:
• maksymalne obciążenie przenoszone przez rygiel:
zamki z ryglem LA GARD mogą nie otworzyć się w przypadku siły powyżej 22 N (5 lbs)
Uwaga:
oddziałującej na koniec lub bok rygla.
• Maksymalne obciążenie oddziałujące na rygiel (we wszystkich kierunkach):
Śruba oczkowa:
• maksymalne obciążenie przenoszone przez rygiel:
zamki ze śrubą oczkową LA GARD mogą nie otworzyć się w przypadku siły oddziałującej na
Uwaga:
koniec lub bok rygla.
• Maksymalne obciążenie oddziałujące na rygiel (we wszystkich kierunkach):

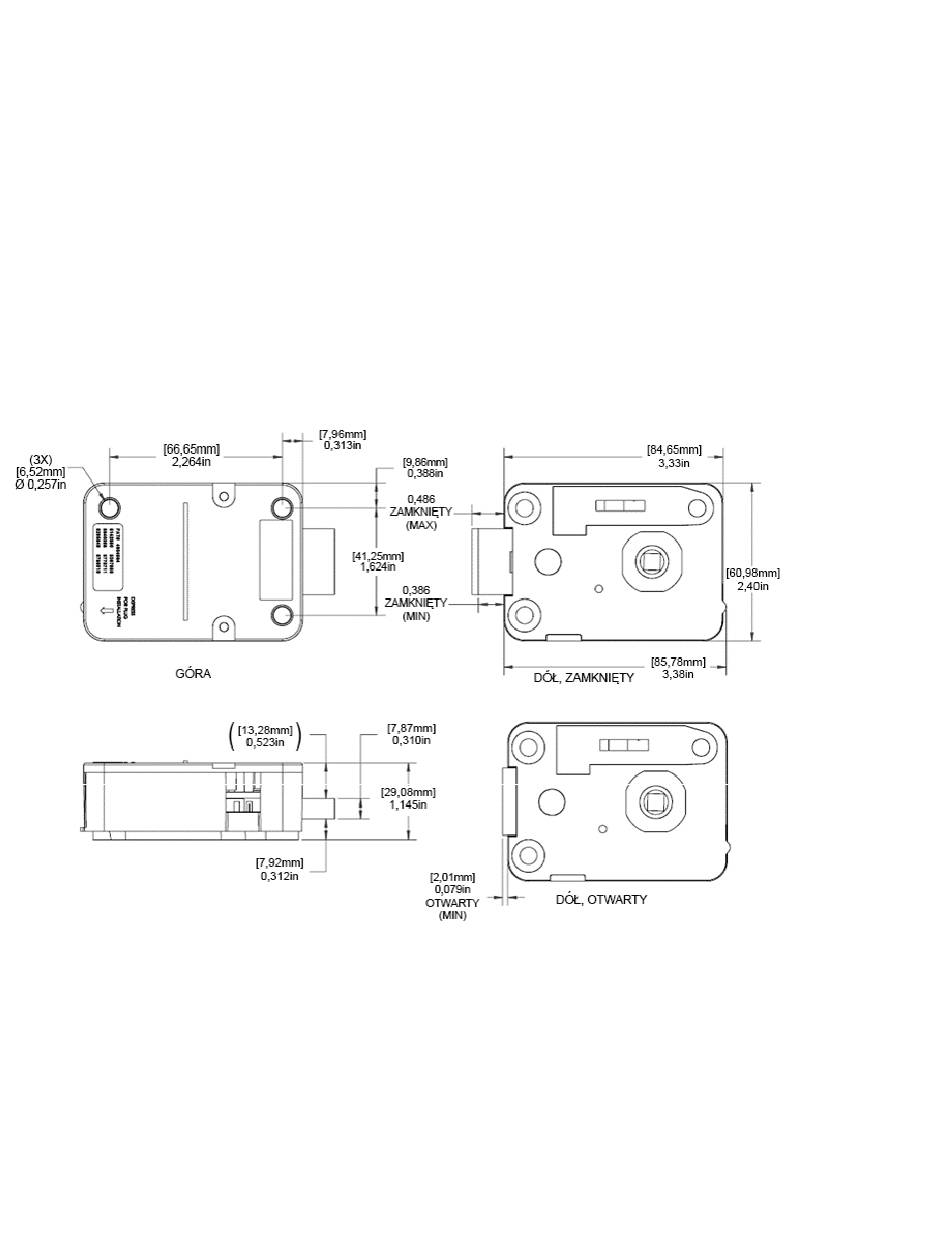

Wymiary zamka – zamek z ryglem
dormakaba USA Inc. | Przewodnik instalacji zamka sejfowego 7034.1121 Rev C 07/22
22 N (5 lbs)
brak
Rysunek 4
1 kN (224,8 lbs)
1 kN (224,8 lbs)
