Installations-
anleitung
C 660K
www.contura.eu

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Nibe Contura C 660K

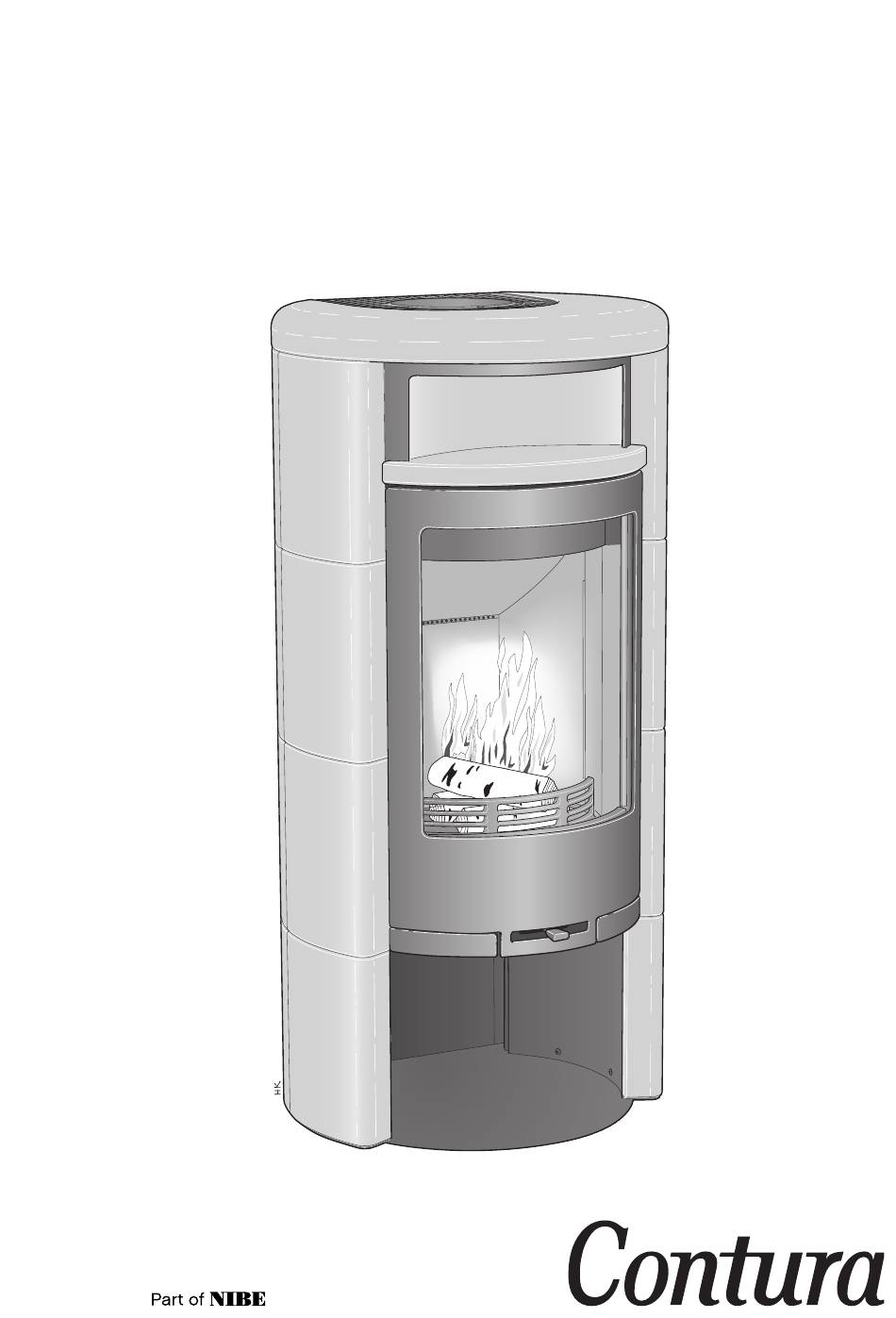

  • Seite 1 Installations- anleitung C 660K www.contura.eu...
  • Seite 2: Hersteller

    Emission von gefährlichen Stoffen Erfüllt die Anforderungen Nennleistung 6 kW Wirkungsgrad Rauchgastemperatur am Anschlussstück bei 280°C Nennleistung Der Unterzeichner ist verantwortlich für die Herstellung und die Konformität mit der deklarierten Leistung. Niklas Gunnarsson, Geschäftsbereichsleiter NIBE STOVES Markaryd, den 1. Juli 2013...
  • Seite 3: Inhaltsverzeichnis

    INHALT Willkommen bei Contura! Willkommen in der Contura-Familie! Wir hoffen, dass Sie an Ihrem neuen Kaminofen viel Freude haben werden. Als stolzer Besitzer eines Contura-Modells haben Sie sich für einen Kaminofen mit zeitlosem Design und langer Lebensdauer entschieden. Contura zeichnet sich durch eine Verbrennung aus, die gleichermaßen umweltfreundlich ist und eine effektive Wärmeausnutzung aufweist.
  • Seite 4: Wichtige Hinweise

    FAKTEN Wichtige Hinweise! Technische Daten Montage durch Tragender Untergrund Leistung 3-9 kW Nennleistung 6 kW Fachpersonal Stellen Sie sicher, dass der Holzfußboden Wirkungsgrad bis zu 80% eine ausreichende Tragfähigkeit für Diese Anleitung beschreibt die Montage Kaminofen und Schornstein aufweist. und Installation von Kaminöfen. Um eine Modell 660K Kaminofen und Schornstein können...
  • Seite 5: Demontage

    DEMONTAGE So demontieren Sie die Brennraumauskleidung (Vermiculit) Behandeln Sie das Vermiculit vorsichtig. Heben Sie die Rauchumlenkplatte mit einer Hand an, während die Seitenteile entnommen werden. Drehen Sie den Gussboden bei Bedarf leicht. Die erneute Montage erfolgt in umgekehrter Reihenfolge. Wenn der Freiraum als Holzfach verwendet wird, muss das Strahlungsblech unter dem Einsatz montiert sein.
  • Seite 6: Schornsteinanschluss

    SCHORNSTEIN Schornsteinanschluss • Der Kaminofen erfüllt die Anforderungen für den Anschluss an • Ein Rauchkanal mit scharfen Biegungen und horizontalem einen Schornstein, der für eine Rauchgastemperatur von 350°C Verlauf verringert den Schornsteinzug. Die maximale horizontale ausgelegt ist. Rauchkanallänge beträgt 1 m, wenn die vertikale Rauchkanallänge bei mindestens 5 m liegt.
  • Seite 7: Zufuhr Von Verbrennungsluft

    ZULUFT/ZUBEHÖR Zufuhr von Verbrennungsluft Bei der Installation eines Kaminofens in einem Raum steigen die Anforderungen an die Luftzufuhr. Die Luftzufuhr kann indirekt über ein Ventil in der Außenwand oder über einen Kanal von außen erfolgen, der mit dem Anschlussstück an der Kaminofenunterseite verbunden wird.
  • Seite 8: Installationsabstände

    INSTALLATIONSABSTÄNDE Installationsabstände C 660K Der Mindestabstand zwischen BEI DER INSTALLATION EINES DREHTELLERS Kaminofenöffnung und einem (SONDERZUBEHÖR) gelten die unten aufgeführ- brennbaren Gebäudeteil oder ten Installationsabstände nicht. Brennbare Decke Einrichtungsgegenständen Siehe separate Installationsanleitung für den beträgt 1 m. Drehteller. Bei einem Anschluss des Stahl- schornsteins an der Oberseite verweisen wir auf die Montagean- leitung des entsprechenden Fab-...
  • Seite 9: Montage Von C 660K

    MONTAGE Montage von C 660K...
  • Seite 10 MONTAGE 3 mm Behandeln Sie die Kacheln vorsichtig. Besonders an scharfen Kanten besteht Beschädigungsgefahr durch Stoßeinwirkung.
  • Seite 11 MONTAGE Montieren Sie Konvektionsfront, Warmhaltefach oder Backofen gemäß den Angaben im Abschnitt für das jeweilige Zubehör auf Seite 28 bis 29. Führen Sie dies aus, bevor die Kacheloberseite an Ort und Stelle angebracht ist. Montage der Typenschilder Das beiliegende Typenschild wird auf der Rückseite innen oder außen befestigt.
  • Seite 12: Montage Des Backofens (Zubehör)

    MONTAGE Montage des Backofens (Zubehör) Positionieren Sie die Backfachklappe auf dem Zapfen. Haken sie das obere Scharnier fest und ziehen Sie eine der Schrauben leicht an. Schließen Sie die Backfachklappe und stellen Sie diese waagerecht ein. Öffnen Sie sie im Anschluss daran vorsichtig und ziehen Sie beide Schrauben fest an.
  • Seite 13: Montage Der Konvektionsfront (Zubehör)

    MONTAGE Montage der Konvektionsfront (Zubehör) Öffnen Sie die Klappe und montieren Sie die Konvektionsfront Führen Sie zunächst die Konvektionsfront nach oben, sodass mit den Aufhängungsbefestigungen gemäß der Abbildung. sich die federnde Verriegelung innerhalb der Frontverkleidung des Kaminofens befindet und drücken Sie die Konvektionsfront leicht nach oben.
  • Seite 14: Sockelmontage (Zubehör)

    MONTAGE Sockelmontage (Zubehör) Der Sockel muss sich abnehmen lassen, damit im dahinterliegenden Bereich eine Reinigung sowie bei Bedarf ein Service ausgeführt werden. Montage des Stahlsockels (Zubehör) Der Sockel muss sich abnehmen lassen, damit im dahinterliegenden Bereich eine Reinigung sowie bei Bedarf ein Service ausgeführt werden.
  • Seite 15: Montage Des Auszugsfachs (Zubehör)

    MONTAGE Montage des Auszugsfachs (Zubehör) Bei der Schubladenmontage muss stets die Sollbruchstelle am Rückenblech entfernt werden, damit die Konvektionsluft zugeführt wird. Lösen Sie die hintere Inbusschraube drei Umdrehungen. Legen Sie die Auszugseinheit auf das Fußblech. Halten Sie die Auszugseinheit über die hinteren Montieren Sie das Auszugsfach mit vier Inbusschrauben.
  • Seite 16 NIBE AB · Box 134 · 285 23 Markaryd · Schweden www.contura.eu Contura behält sich das Recht vor, jederzeit Farben, Material, Abmessungen und Modelle ohne vorherige Ankündigung zu ändern. Aktuelle Informationen erhalten Sie von Ihrem 811114 IAV SE-EX C660K-3 Händler. Die in den Broschüren abgebildeten Kaminöfen 2016-09-06 können über eine Zusatzausstattung verfügen.
