3.
Heizregister
3.1.
Wasserheizregister
Das Lüftungsgerät DV 1000 kann mit einem externen
Wasserheizregister ausgestattet werden, während AM
300, 500, 800, 900, 1000 und 1200 mit einem internen
Wassernachheizregister ausgestattet werden können. Das
Heizregister beim DV 1000 wird auch für die Sicherung
gegen Eisbildung am Wärmetauscher verwendet. Hierfür
wird die Funktion „Virtual Preheat" verwendet. Siehe evtl.
die Anleitung „Betrieb und Wartung".
Die Anschlussmaße für das Heizregister finden Sie in den
Anlagen 1 „Maßzeichnungen" und 2 „Weitere Maße" der
gerätezugehörigen „Montageanleitung".
Für diese Möglichkeit sind ein motorisches Regelventil und
ein selbsttätiger Warmhalteventil am Heizregister montiert.
Das Wasserheizregister ist leckagegeprüft und hat eine
Endkontrolle durchlaufen. Der Vorlauf der Wärmeanlage wird
mit dem Stutzen mit der Markierung „VOR" verbunden, der
Rücklauf mit dem Stutzen mit der Markierung „ZURÜCK".
Die Dimensionerung von Rohren und Ventilen sowie der
Wasseranschluss des Gerätes soll ausschließlich durch
autorisierte Fachkräfte nach geltenden Gesetzen und
Bestimmungen vorgenommen werden.
Es ist reines Anlagenwasser erforderlich, damit die Ventile
des Heizregisters störungsfrei arbeiten.
Es wird empfohlen, dass beim Warmwasseranschluss ein
Absperrventil, ein Schmutzfilterund ein Strangregulierventil
gemäß Diagramm „Externer Anschluss" montiert werden.
Desweiteren empfiehlt es sich, ein Entlüftungsventil und
einen Entleerungshahn für die Inbetriebnahme und den
Service zu montieren.
Es kann notwendig sein (z. B. bei Fernwärmeanlagen),
einen Druckdifferenzregler zu installieren, wenn der
Differenzdruck ∆ps 40 kPa übersteigt (10 kPa = 0,1 bar).
Steigt der Differenzdruck ∆p am internen Aufbau über 40
kPa, erhöht sich das Rsiko für eine Geräuschentwicklung
am Regulierungsventil des Heizregisters.

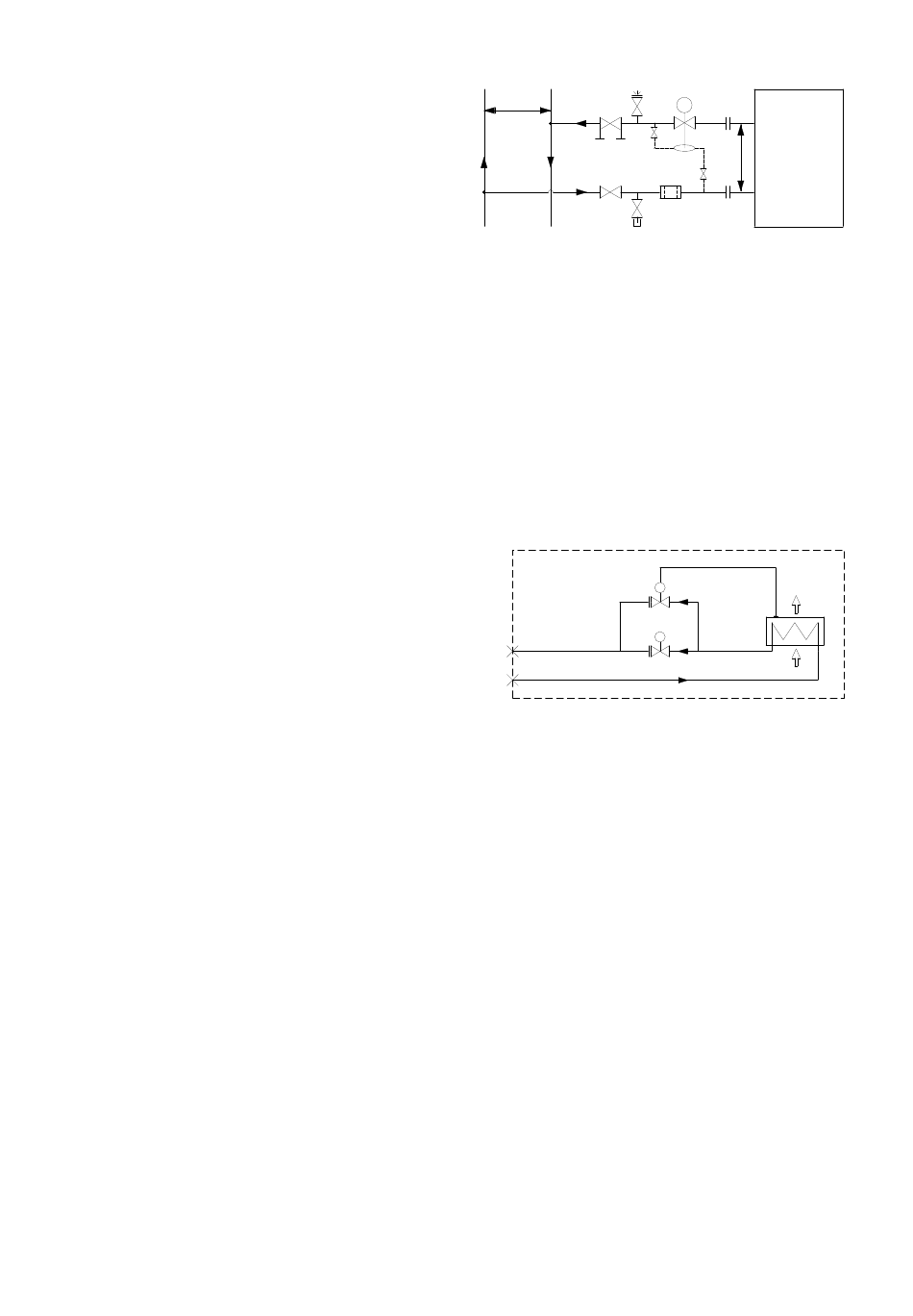

Externer Anschluss (Lieferung über den Installateur)
Δp s
D
B
A Interner Aufbau (Lieferung durch Airmaster).
B Absperrventil.
C Schmutzfilter.
D Strangregelventil.
E Druckdifferenzregler.
F Entlüftungsventil.
G Entleerungshahn.
Interner Aufbau:
Beim DV 1000 ist der interne Aufbau innerhalb des externen
Heizregisters platziert. Bei AM Produkten muss das Gerät
geöffnet werden, um an den internen Aufbau zu gelangen.
1
2
1
Anschluss Rücklauf. (Vorlauf beim AM 800)
2 Anschluss Vorlauf. (Rücklauf beim AM 800)
3 Frostschutzventil, Typ Comap D3803S, mit thermosta-
tischem Stellantrieb und Temperaturfernsensor, Typ
Comap Senso RI.
4 Regelventil, Typ Comap D3803S, mit elektrischem
Stellantrieb (Ein/Aus).
5 Wasserheizregister.
6 Luftstrom.
3.1.1.
Entlüften
Wasserdurchströmung öffnen und System über das
Entlüftungsventil (F) entlüften. Die Wasserdurchströmung
muss nach kurzer Zeit frei von Luftgeräuschen sein.
Das Entlüften ist mit vollständig geöffnetem
Frostschutzventil (3) und Regelventil (4) durchzuführen.
8
F
TD
E
Δp
A
C
G
3
TC
6
4
M
6
5
