Die Airmaster AM Serie wird entweder mit einer schwarzen
Steuerbox (AQC-L) oder einer grauen Steuerbox (AQC-P)
geliefert. Die DV-Serie wird immer mit einer grauen Steuerbox
(AQC-P) geliefert.
AM-Geräte mit AQC-L:
AM 150
AM 300
AM 500 (spezifisch: AML 500)
AM 800 (spezifisch: AML 800)
AM-Geräte mit AQC-P:
AM 500 (spezifisch: AMP 500)
AM 800 (spezifisch: AMP 800)
AM 900 (spezifisch: AMP 900)
AM 1000 (spezifisch: AMS 1000)
AM 1200 (spezifisch: AMP 1200)
2.
Kondensatablauf
2.1.
Lüftungsgeräte ohne Kondnesatpumpe
Wird das Lüftungsgerät ohne Kondensatpumpe geliefert,
ist es nicht notwendig Kondensat abzuleiten.
2.2.
Anschluss des Kondensatablaufs für
Lüftungsgeräte und Kühlmodule mit
Kondensatpumpe
Wir empfehlen, den Kondensatablaufschlauch von
Kondensatpumpen von Lüftungsgeräten (AHU) und
Kühlmodulen (CC) an das Abwassersystem anzuschliessen.
AHU/CC

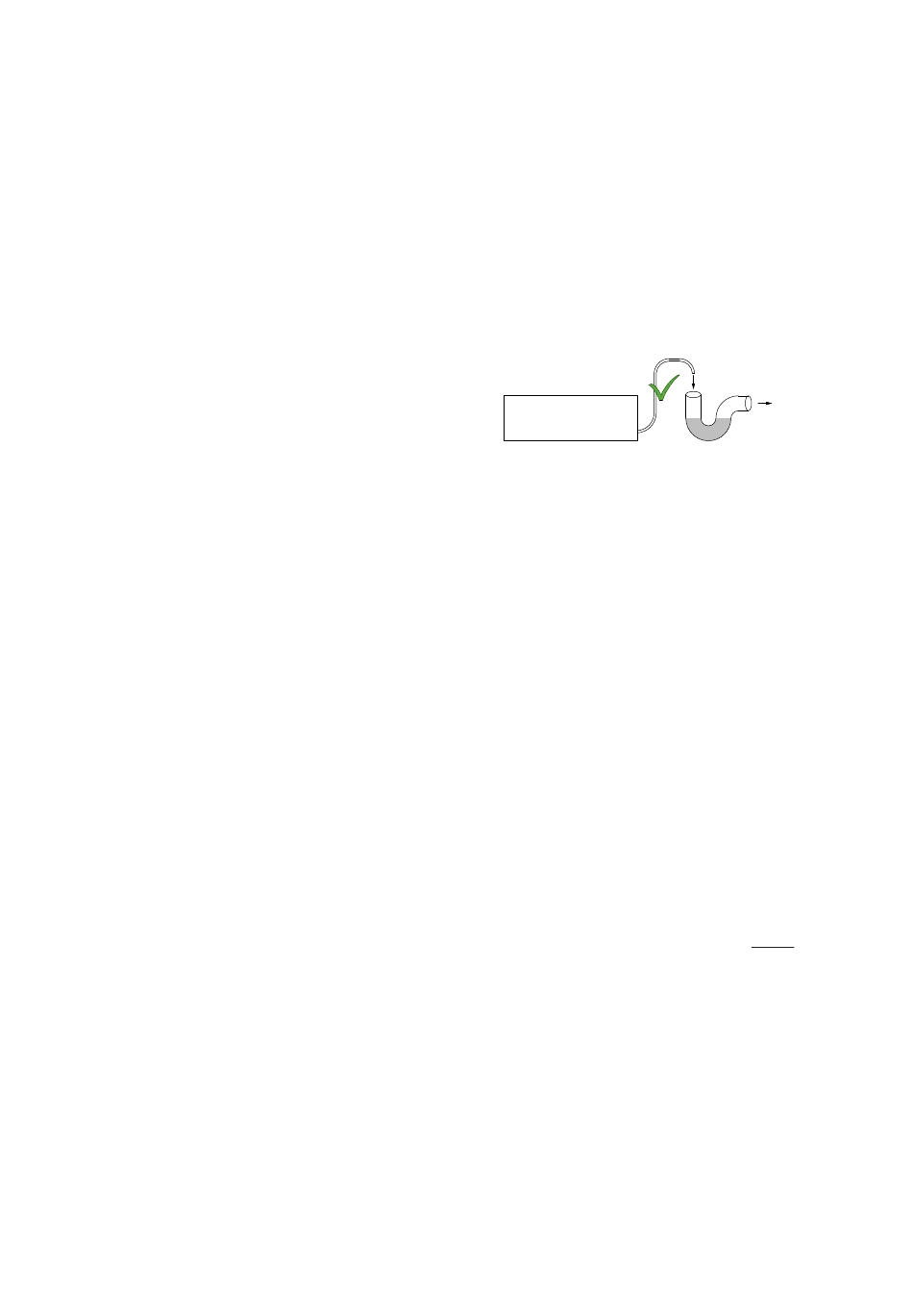

Wir empfehlen, einen Geruchsverschluss am
Abwassersystem zu installieren, um schlechten Geruch
vom Abwassersystem zu verhindern.
Die Maßzeichnungen für die Position des Kondastablaufs
sind im Abschnitt „Weitere Abmessungen" in den
Montageanleitungen zu finden.
2.2.1.
Wahlfreie Montage des Kondensatablaufs
von der Kondenspumpe ins Freie
Der Kondensatschlauch der Konendsatpumpe kann durch
die Außenwand oder über Dach geführt werden.
Wenn der Kondensatablaufschlauch durch die Außenwand
geführt werden soll, ist eine Öffnung mit passendem
Durchmesser und einem Gefälle von 1-2 % nach außen zu
bohren.
Das Verfugen zwischen Schlauch und Außenwand nicht
vergessen.
DER KONDENSATABLAUFSCHLAUCH MUSS GEGEN
VEREISUNG GESICHERT WERDEN.
7
