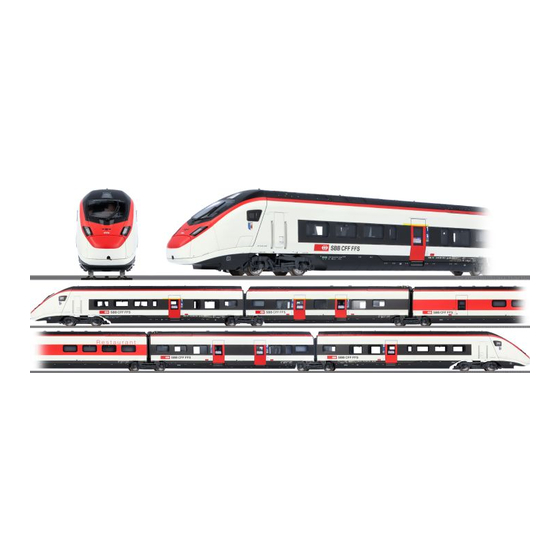

- Seite 1 Modell des Hochgeschwindigkeits-Triebzugs RABe 501 Giruno 25810...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Sommaire Page Hinweise zur Inbetriebnahme Indications relatives à la mise en service Sicherheitshinweise Remarques importantes sur la sécurité Wichtige Hinweise Information importante Multiprotokollbetrieb Mode multiprotocole Schaltbare Funktionen Fonctions commutables Parameter/Register Paramètre/Registre Wartung und Instandhaltung Entretien et maintien Ersatzteile Pièces de rechange Table of Contents Page... - Seite 3 Die 3-teilige Einheit mit den Wagen F, G, H ist fest gekuppelt und kann nicht getrennt werden. The 3-part unit with cars F, G, and H is permanently coupled and cannot be separated. Les 3 voitures F, G et H de l‘unité sont reliées par un attelage fixe et ne peuvent pas être séparées. De 3-delige eenheid met wagens F, G en H is vast gekoppeld en kan niet worden gescheiden.
- Seite 5 Zum Entkuppeln den Wagen leicht anheben und mit beigelegter Entkupp- lungshilfe am Wagenboden entriegeln. To uncouple, lift gently, and use the uncoupling tool included with this model to unlock at the car floor. Pour le dételage, soulever légèrement la voiture et déverrouiller au niveau du plancher à...
-
Seite 6: Hinweise Zur Inbetriebnahme
Hinweise zur Inbetriebnahme Notes about using this model for the first time • Dieses Modell benötigt durch sein hohes Eigengewicht • This model needs a great deal of current to start up due zum Anfahren sehr viel Strom. Deshalb sollte darauf to its considerable weight. -
Seite 8: Sicherheitshinweise
Digital-Protokoll. Die Reihenfolge der Digital- werden. Protokolle ist in der Wertung fallend: • Für Reparaturen oder Ersatzteile wenden Sie sich bitte an Priorität 1: mfx Ihren Trix-Fachhändler. Priorität 2: DCC • Gewährleistung und Garantie gemäß der beiliegenden Priorität 3: MM Garantieurkunde. - Seite 9 Hinweis: Werden zwei oder mehrere Digital-Protokolle am mfx-Protokoll Gleis erkannt, übernimmt der Decoder automatisch das Adressierung höchstwertige Digital-Protokoll; z.B. wird mfx & DCC erkannt • Keine Adresse erforderlich, jeder Decoder erhält eine wird das mfx-Digital-Protokoll vom Decoder übernommen. einmalige und eindeutige Kennung (UID). Einzelne Protokolle können über den Parameter CV 50 •...
- Seite 10 Es wird empfohlen, die Programmierungen grundsätzlich auf DCC-Protokoll dem Programmiergleis vorzunehmen. Adressierung Logische Funktionen • Mögliche Adressen: Kurze, lange und Traktionsadresse • Adressbereich: Anfahr-/Bremsverzögerung 1 – 127 (kurze Adresse, Traktionsadresse) • Die Beschleunigungs- und Bremszeit können getrennt 1 – 10239 (lange Adresse) von einander eingestellt werden.
-
Seite 11: Schaltbare Funktionen
Schaltbare Funktionen Schaltbare Funktionen Spitzensignal / Schlusslicht rot Zugzielanzeige Innenbeleuchtung Pantograph B heben/senken (23281) Betriebsgeräusch Pantograph D heben/senken (23282) Geräusch: Signalhorn lang Fahrpultbeleuchtung ABV, aus Führerstandsbeleuchtung 1 Geräusch: Bremsenquietschen aus Führerstandsbeleuchtung 2 Pantograph F heben/senken Drittes Spitzenlicht aus Rangierlicht Sonderzeichen Rangierzeichen Italien Pantograph H heben/senken Warnsignal Schweiz... - Seite 12 Bedeutung Wert DCC ab Werk 1 - 127 Adresse PoM Minimalgeschwindigkeit 0 - 255 0 - 71 PoM Anfahrverzögerung 0 - 71 PoM Bremsverzögerung 0 - 255 PoM Maximalgeschwindigkeit Werkreset/Herstellerkennung PoM Funktionen F1 - F8 im Analogbetrieb 0 - 255 0 - 255 PoM Funktionen F9 - F15 und Licht im Analogbetrieb Erweiterte Adresse (oberer Teil)
- Seite 30 Trix 66626...
- Seite 31 Trix 66626...
- Seite 37 End- Mittel- Mittel- Mittel- End- wagen A wagen F wagen G wagen H wagen L 1 Scheibenwischer E376 326 — — — E376 326 2 Drehgestell E376 769 — — — E376 769 3 Schleifer — — — — — 4 Drehgestell E379 315 —...
- Seite 38 Hinweis: Einige Teile werden nur ohne oder mit anderer Observera: Vissa delar finns endast att tillgå från Märklin Farbgebung angeboten. Teile, die hier nicht aufgeführt sind, olackerade eller i en annan färgsättning. Delar som ej können nur im Rahmen einer Reparatur im Märklin-Repara- finns upptagna här kan endast erhållas i samband med att tur-Service repariert werden.
- Seite 39 Allgemeiner Hinweis zur Vermeidung elektromagnetischer Störungen: Um den bestimmungsgemäßen Betrieb zu gewährleisten, ist ein permanenter, einwandfreier Rad-Schiene-Kontakt der Fahrzeuge erforderlich. Führen Sie keine Veränderungen an stromführenden Teilen durch. General Note to Avoid Electromagnetic Interference: A permanent, flawless wheel-rail contact is required in order to guarantee operation for which a model is designed.
