- Seite 1 All manuals and user guides at all-guides.com Mainboard Deutsch, English Short Description Mainboard D2764...
- Seite 2 All manuals and user guides at all-guides.com Sie haben..technische Fragen oder Probleme? Wenden Sie sich bitte an: • Ihren zuständigen Vertriebspartner oder Ihre Verkaufsstelle • unsere Hotline über das Kontaktformular unter "http://www.fujitsu-siemens.com/support/contact/contact.html" oder für Kunden, die ein einzelnes Mainboard gekauft haben: +49(0) 180 3777 005 Aktuelle Informationen und Updates (z.
- Seite 3 All manuals and user guides at all-guides.com Copyright © Fujitsu Siemens Computers GmbH 2007 Intel, Pentium and Celeron are registered trademarks of Intel Corporation, USA. Microsoft, MS, MS-Dos and Windows are registered trademarks of Microsoft Corporation. PS/2 and OS/2 Warp are registered trademarks of International Business machines, Inc.
- Seite 4 All manuals and user guides at all-guides.com Dieses Handbuch wurde erstellt von/This manual was produced by Xerox Global Services Herausgegeben von/Published by Fujitsu Siemens Computers GmbH AG 10/07 Ausgabe/Edition 1 A26361-D2764-Z110-1-7419 *A26361-D2764-Z110-1-7419*...

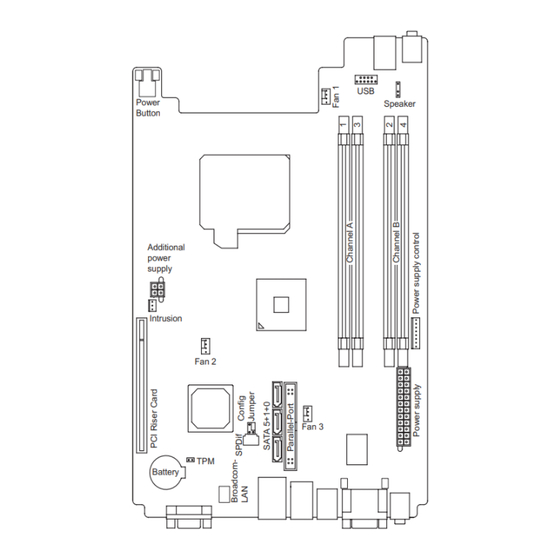

- Seite 5 All manuals and user guides at all-guides.com Mainboard D2764 - Internal connectors and slots Power Speaker Button Additional power supply Intrusion Fan 2 Fan 3 Battery Optionale Komponenten / Optional components External connectors rear External connectors front 1 = VCC C...
- Seite 6 FAN monitored FANPS / FAN1 / FAN2 / FAN3 / FAN4 FAN controlled FANPS / FAN1 / FAN2 / FAN3 / FAN4 TEMP monitored CPU / Inside / System / HDD SmartCard SystemLock (USB) Fujitsu Siemens Computers Keyboard Power Button Support TPM 1.2 Special Features D2764-A...
-
Seite 7: Anschlüsse Und Steckverbinder
Mikrofonanschluss, rosa Audioeingang (Line in), hellblau USB – Universal Serial Bus, schwarz Audioausgang (Line out), hellgrün VGA, blau Serielle Schnittstelle, türkis Die externen USB-Anschlüsse auf der Rückseite dürfen zusammen bis max. 2 A belastet werden. A26361-D2764-Z110-1-7419, Ausgabe 1 Deutsch - 1... -
Seite 8: Prozessor Ein-/Ausbauen
Sind ein oder mehrere Federkontakte verbogen, setzen Sie auf keinen Fall den Prozessor ein, da dieser dadurch beschädigt werden könnte. Wenden Sie sich bitte direkt an Ihren zuständigen Händler 2 - Deutsch A26361-D2764-Z110-1-7419, Ausgabe 1... -
Seite 9: Vorgehensweise
Der Steckplatz für Prozessor ist zum Schutz der Federkontakte mit einer Schutzkappe abgedeckt. Im Garantiefall kann das Mainboard nur mit befestigter Schutzkappe von Fujitsu Siemens Computers zurück genommen werden! ► Entfernen Sie den Kühlkörper. ► Drücken Sie auf den Hebel und haken Sie ihn aus. -
Seite 10: Hauptspeicher Ein-/Ausbauen
Channel A slot 1 Anzahl der gesteckten Speichermodule Zu verwendender Steckplatz Channel A, Slot 1 Channel B, Slot 2 Channel A, Slot 3 Channel B, Slot 4 Der Ein-/Ausbau ist im Handbuch "Basisinformationen Mainboard" beschrieben. 4 - Deutsch A26361-D2764-Z110-1-7419, Ausgabe 1... -
Seite 11: Pci-Bus-Interrupts - Auswahl Des Richtigen Pci-Steckplatzes
Dev 1A Fn 1 Dev 1D Fn 0 Dev 1D Fn 1 Dev 1A Fn 2 EHCI USB 2.0 Dev 1A Fn 7 Dev 1D Fn 7 SATA #1 SATA #2 SMBus Intel LAN A26361-D2764-Z110-1-7419, Ausgabe 1 Deutsch - 5... - Seite 12 Sharing benutzen müssen, überprüfen Sie, ob die Erweiterungskarte IRQ Sharing mit den anderen Geräten auf dieser PCI IRQ Line einwandfrei unterstützt. Auch die Treiber aller Karten und Komponenten an dieser PCI IRQ Line müssen IRQ Sharing unterstützen. 6 - Deutsch A26361-D2764-Z110-1-7419, Ausgabe 1...
-
Seite 13: Bios-Update Unter Windows Mit Dem Utility Deskflash
Kurzbeschreibung des Mainboards BIOS-Update Wann sollte ein BIOS-Update durchgeführt werden? Fujitsu Siemens Computers stellt neue BIOS-Versionen zur Verfügung, um die Kompatibilität zu neuen Betriebssystemen, zu neuer Software oder zu neuer Hardware zu gewährleisten. Außerdem können neue BIOS-Funktionen integriert werden. Ein BIOS-Update sollte auch immer dann durchgeführt werden, wenn ein Problem besteht, das sich durch neue Treiber oder neue Software nicht beheben lässt. - Seite 14 All manuals and user guides at all-guides.com Kurzbeschreibung des Mainboards 8 - Deutsch A26361-D2764-Z110-1-7419, Ausgabe 1...
-
Seite 15: Brief Description Of Mainboard
USB – Universal Serial Bus, black Audio output (Line out), light green VGA, blue Serial interface, turquoise The external USB ports on the back of the computer support a combined maximum load of 2 A. A26361-D2764-Z110-1-7419, edition 1 English - 1... -
Seite 16: Installing/Removing The Processor
If one or more spring contacts are bent, on no account insert the processor as it may be damaged by doing so. Please contact the responsible vendor. 2 - English A26361-D2764-Z110-1-7419, edition 1... - Seite 17 The processor socket is covered with a protective cap to protect the spring contacts. In the event of a warranty claim, the mainboard can only be taken back by Fujitsu Siemens Computers with the protective cap secured! ► Remove the heat sink.
-
Seite 18: Installing/Removing Main Memory
Number of memory modules inserted Slot to be used Channel A, Slot 1 Channel B, Slot 2 Channel A, Slot 3 Channel B, Slot 4 The installation/removal is described in the "Basic information on mainboard" manual. 4 - English A26361-D2764-Z110-1-7419, edition 1... -
Seite 19: Pci Bus Interrupts - Selecting Correct Pci Slot
Dev 1A Fn 1 Dev 1D Fn 0 Dev 1D Fn 1 Dev 1A Fn 2 EHCI USB 2.0 Dev 1A Fn 7 Dev 1D Fn 7 SATA #1 SATA #2 SMBus Intel LAN A26361-D2764-Z110-1-7419, edition 1 English - 5... - Seite 20 PCI/PCI Express slot with IRQ sharing, check whether the expansion card properly supports IRQ sharing with the other devices on this PCI IRQ Line. The drivers of all cards and components on this PCI IRQ Line must also support IRQ sharing. 6 - English A26361-D2764-Z110-1-7419, edition 1...
-
Seite 21: Bios Update Under Windows With Deskflash Utility
Brief description of mainboard BIOS Update When should a BIOS update be carried out? Fujitsu Siemens Computers makes new BIOS versions available to ensure compatibility with new operating systems, new software or new hardware. In addition, new BIOS functions can also be integrated.
