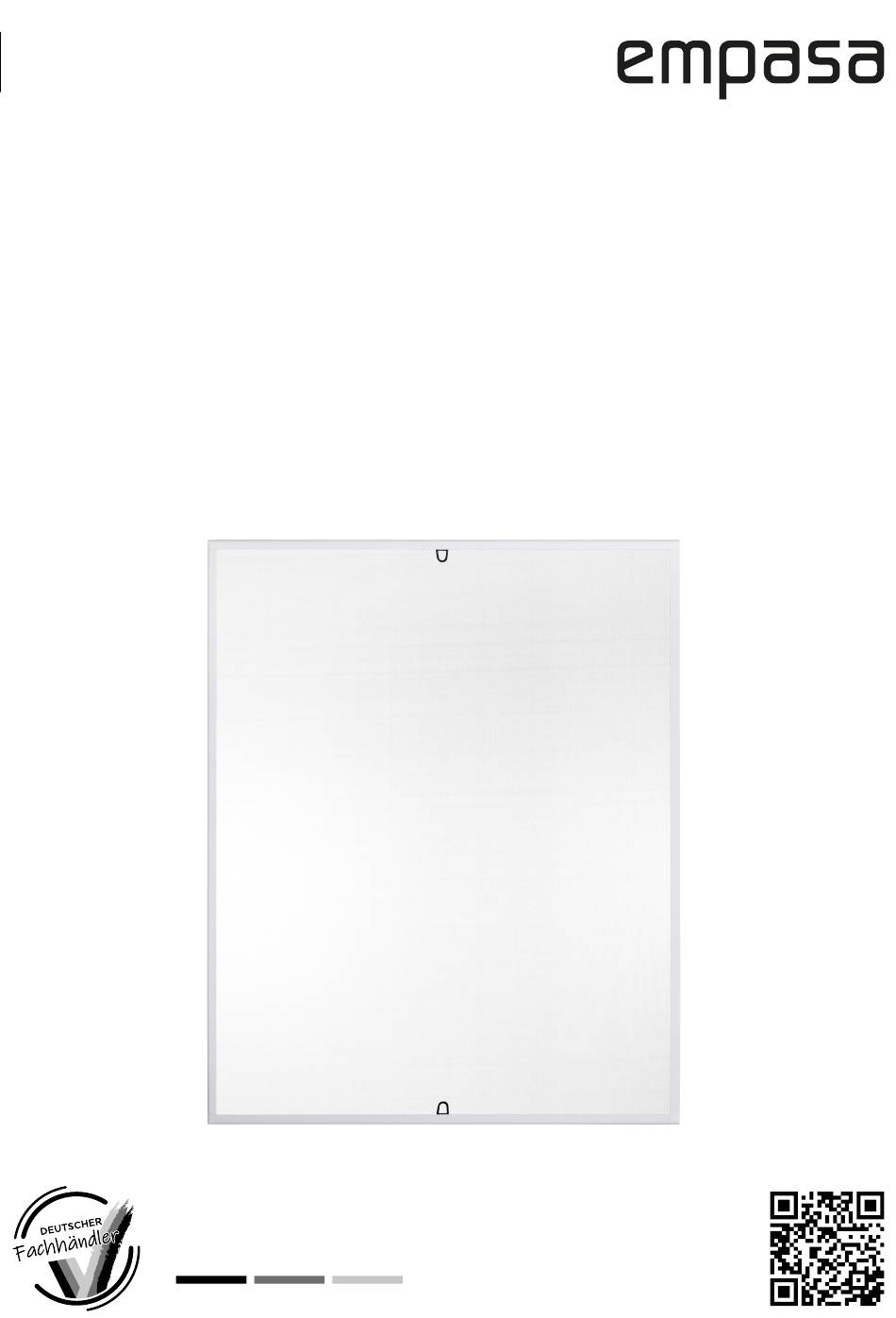

- Seite 1 Montageanleitung MASTER SLIM FLIEGENGITTER FENSTER Montagevideo: D ESIGNE D IN GER MA N Y...
-
Seite 2: Bestimmungsgemäße Verwendung
Inhalt Hinweise / Sicherheitshinweise Maß nehmen � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � Bestimmungsgemäße Verwendung Montage �... -
Seite 3: Lieferumfang
Lieferumfang mit Schnittkanten- ohne Schnittkanten- überlappung überlappung Teilebezeichnung Anzahl Teile-Nr. S-0086 Gewebe Profile mit Schnittkantenüberlappung glänzend 00246-0001 T10001018 (weiß), Profile mit Schnittkantenüberlappung matt T10001020 (anthrazit) Profile ohne Schnittkantenüberlappung glänzend 00246-0002 T10001019 (weiß), Profile ohne Schnittkantenüberlappung matt T10001021 (anthrazit) S-0017 Klemmleisten Bürstendichtung S-0002 Verbinder inkl. -
Seite 4: Montagehinweise
Werkzeug Metallsäge Maßband Metallfeile Bleistift Gummihammer Gehrungslade Cuttermesser oder Schere Wasserwaage Akku- oder Bohrschrauber Hinweis Gehen Sie mit dem verwendeten Werkzeugen vorsichtig und umsichtig vor, um Verletzungen zu vermeiden. Montagehinweise Vorbereitung Hinweis Hinweis Durch Witterungseinflüsse und Temperaturschwankun- Wenn Sie die Verpackung unvorsichtig mit einem scharfen gen kann sich zwischen Fensterrahmen und Insekten- Messer oder anderen spitzen Gegenständen öffnen, kön- schutzrahmen Kondensat (Schwitzwasser) bilden. -
Seite 5: Maß Nehmen
Maß nehmen Aufbau Standard Messen Sie von Fensterrahmen Innenkante zu Innenkante (lichtes Maß) und notieren sich das Ergebnis Achtung: Bei abgeschrägten Fensterrahmen jeweils die äußerste Rahmenkante messen. H = Höhe Hinweis Das gemessene Lichte Maß entspricht nicht dem Rah- B = Breite menaußenmaß... - Seite 6 AUFBAU STANDARD Hinweis Profile auf Basis der gemessenen lichten Maße kürzen: Die auf den nachfolgenden Seiten beschriebene Montage 2x Aluprofile mit Schnittkantenüberlappung basiert auf AUFBAU STANDARD. Beachten Sie die zusätz- H (Höhe) + 2,5 cm: lichen Informationen bei den einzelnen Montageschritten. Beispiel: H 100 cm + 2,5 cm = 102,5 cm 2x Aluprofile ohne Schnittkantenüberlappung...
- Seite 7 Oberes Profil für die Breite Unteres Profil für die Breite Federschenkel ggf. weitere Federende (niedriger) Bürstenkanal (niedriger) Bürstenkanal Fertige Ansicht Fertige Ansicht Die Befestigungsfedern und Sicherheitsschnur einsetzen. Befestigungsfedern so einführen, dass der Federschenkel in Bitte beachten Sie hierbei die Reihenfolge (1., 2., 3.) Richtung Bürstenkanal zeigt.
- Seite 8 Verletzungsgefahr! Verletzungsgefahr! Profile mit Schnittkantenüberlappung mit Hilfe der ange- Bohrschablonen mit Cuttermesser entfernen. hängten Bohrschablone seitlich jeweils oben und unten kom- plett durchbohren. Hinweis: Legen Sie den Bohrer so in die Bohr- maschine ein, dass dieser in der Länge komplett quer durch die Profile inkl.
- Seite 9 click Optional: Fixieren Sie den Bürstenüberstand Den Handgriff mittig in das obere Profil für die Breite mit doppelsei- einclipsen, bis dieser hörbar einrastet. tigem Klebeband oder Klebstoff (Klebeband und Klebstoff nicht im Lieferumfang enthalten). Außen Innen Innen Außen Fliegengitterrahmen von außen an den Fensterrahmen Die Befestigungsfedern über den Fensterrahmen ziehen, um anhalten.
-
Seite 10: Häufige Fragen
Häufige Fragen Frage Antwort Wie lange benötige ich für eine Montage Die Montage des Bausatzes nimmt in etwa 60 Minuten in Anspruch. des Insektenschutzfensters? Gibt es eine Mindestgröße des Ja. Der Bausatz kann auf minimal B 20 x H 20 cm gekürzt werden. Insektenschutzfensters? Welche Farbe hat das Insektenschutzgitter (Gaze)? Das engmaschige Gewebe hat die Farbe schwarz. -
Seite 11: Reinigung
Für alle Fragen rund um das Insektenschutzfenster MASTER Verwenden Sie zur Reinigung nur ein feuchtes Tuch mit milden Reinigungsmitteln. Das Gewebe können Sie mit einem Staub- SLIM steht Ihnen unser Support unter support@empasa�de sauger (Bürstenaufsatz) oder Handbesen von Staub befreien. zur Verfügung�... - Seite 12 Werner-von-Siemens-Straße 13 | 91522 Ansbach www.empasa.de Hinweis: Irrtümer, Änderungen und Druckfehler vorbehalten. Aktuellste Version als PDF im Downloadbereich auf www.insektenstop.de.
