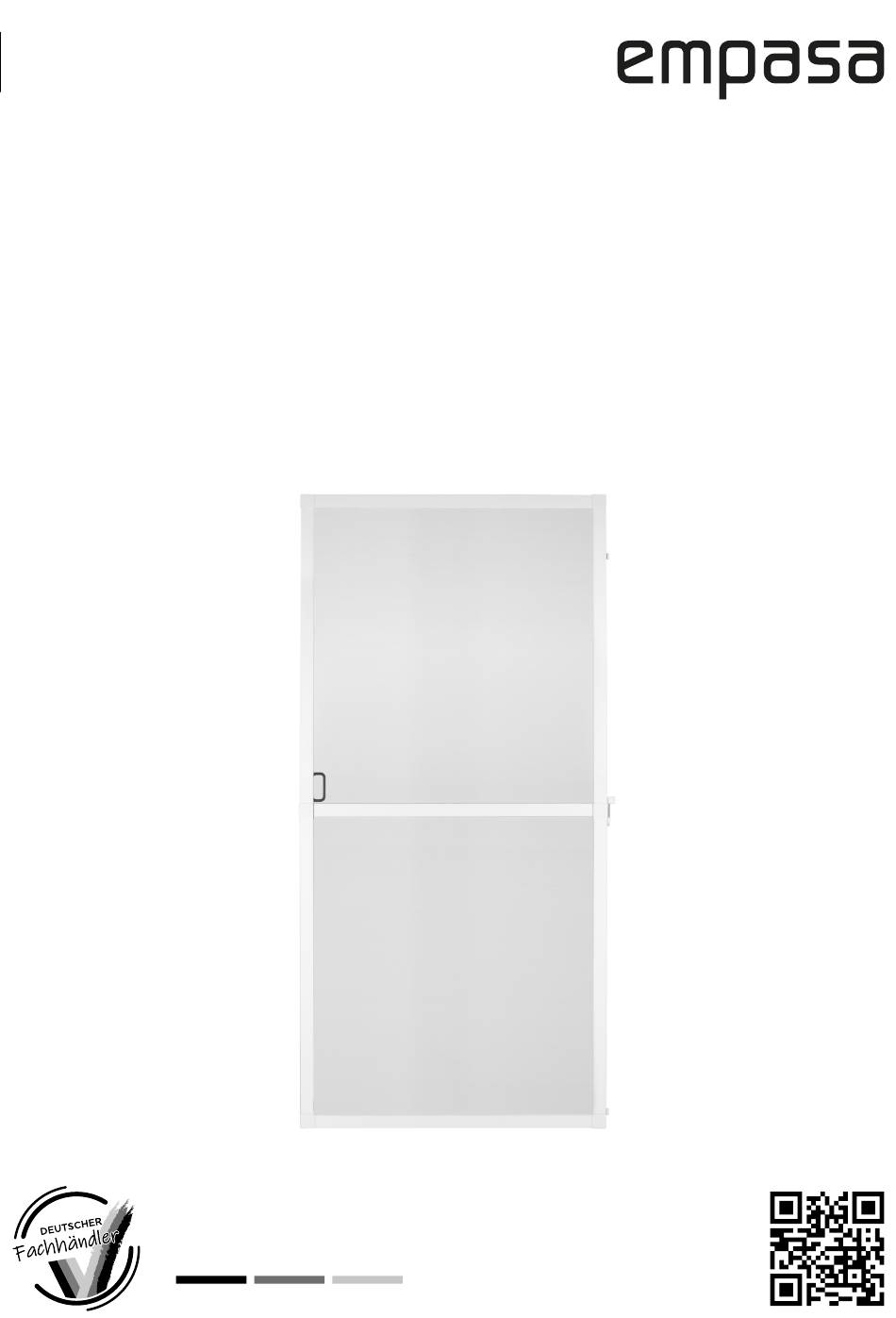

- Seite 1 Montageanleitung FLEX PLUS FLIEGENGITTER TÜR Weitere Infos: D ESIGNE D IN GER MA N Y...
-
Seite 2: Bestimmungsgemäße Verwendung
Inhalt Hinweise / Sicherheitshinweise Rahmenvoransicht � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � Bestimmungsgemäße Verwendung Maß... - Seite 3 Werkzeug Hinweis Gehen Sie mit dem verwendeten Werkzeugen vorsichtig und umsichtig vor, um Verletzungen zu vermeiden. Maßband Gehrungslade Metallfeile Bleistift Gummihammer Metallsäge oder Cuttermesser Schere Akku- oder Wasserwaage Bohrschrauber V1/2023_10162...
-
Seite 4: Lieferumfang
Lieferumfang Teilebezeichnung Anzahl Teile-Nr. S-0097 Gewebe Höhenprofile (lang) 01254-0001 Breitenprofile (kurz) 01254-0001 Mittelprofil (kurz) 01254-0001 Klemmleisten S-0017 Handprofil 01254-0017 00175-0022 Magnetbänder Metallbänder 01254-0018 S-0002 Bürstendichtung Eckverbinder 01254-0002 Abdeckkappen Eckverbinder links oben / rechts unten 01254-0010 Abdeckkappen Eckverbinder rechts oben / links unten 01254-0009 Mittelverbinder 01254-0004... -
Seite 5: Vorbereitung
Abdeckkappen Mittelverbinder 01254-0008 Handgriff EM-00039-0001 Scharnierhalter 01254-0011 Scharniere 01254-0012 Befestigungsstäbe 01254-0015 Türschließer (inkl. Scharnier) 01254-1001 N-0144 Schrauben 3 x 10 W-0011 Torx-Bit Metallbohrer W-0024 Für Fehlteile immer die hervorgehobene Teile-Nummer oder den Teilebuchstaben bereithalten. Beispiel: Handgriff EM - 000 39 - 000 1 Referenznummer Vorbereitung Montagehinweise... -
Seite 6: Rahmenvoransicht
Rahmenvoransicht V1/2023_10162... -
Seite 7: Maß Nehmen
Maß nehmen Messen Sie von Türrahmen Innenkante zu Innenkante (lichtes Maß) und notieren sich das Ergebnis. Das lichte Maß entspricht nicht dem fertigen Rahmenaußen- maß. B = Breite Achtung: Bei abgeschrägten Türrahmen jeweils von der inneren (zum Raum zeigende) Rahmenkante aus messen. H = Höhe Montage Verletzungsgefahr! - Seite 8 Verletzungsgefahr! Verletzungsgefahr! 90° 90° Kürzen Sie das Mittelprofil auf gemessene Breite Kürzen Sie das Handprofil F auf Länge Mittelprofil abzüglich (-) 5,2 cm. Verletzungsgefahr! Verletzungsgefahr! 90° Kürzen Sie zwei Magnetbänder jeweils auf Länge Entgraten Sie die Schnittkanten. Höhenprofil zuzüglich (+) 5,1 cm. Kürzen Sie die beiden Metallbänder auf Gesamtlänge der beiden bereits gekürzten Magnetbänder...
- Seite 9 Verletzungsgefahr! Verbinden Sie die Mittelverbinder mit jeweils zwei Schieben Sie auf der Scharnierseite die Bürstendichtung Höhenprofilen die komplette Höhe ein. Verwenden Sie bei Schwergängigkeit einen Gummihammer. Kürzen Sie die Bürstendichtung mit einem Überstand oben Achtung: Die Bürstenkanäle an den Mittelverbindern dürfen und unten von jeweils 3,5 cm.
- Seite 10 Stecken Sie die vorbereiteten Breitenprofile mit den Legen Sie das Gewebe lose auf den Insektenschutzrahmen. Eckverbindern oben und unten auf die Höhenprofile Spannen per Hand ist nicht nötig. Achten Sie darauf, dass die Bürstendichtung dabei in die Eckverbinder mit eingeschoben wird. Verwenden Sie bei Schwergängigkeit einen Gummihammer.
- Seite 11 Verletzungsgefahr! Kürzen Sie das überstehende Gewebe entlang der Schieben Sie die Abdeckkappen auf die vier Eckver- Klemmleisten binder Achtung: Gewebe wird bei Abrutschen des Cuttermessers beschädigt! Verletzungsgefahr! Schieben Sie die Abdeckkappen auf beide Halten Sie das Scharnierhalter an der oberen Ecke und Mittelverbinder unterhalb der Abdeckkappe Bohren Sie das Schraubloch mit dem Bohrer...
- Seite 12 Verletzungsgefahr! Verletzungsgefahr! 1/2 Umdrehung vorspannen Befestigen Sie die Scharnierhalter oben und unten mit den Bringen Sie das Scharnier des Türschließers mit einer Schrauben . Verwenden Sie dazu den Torx-Bit halben Drehung auf Vorspannung (siehe Detailbild). Halten Sie Hinweis: Reduzieren Sie das Drehmoment um ein den Türschließer mittig am Mittelverbinder an.
- Seite 13 Verletzungsgefahr! Verletzungsgefahr! Bohren Sie die markierten Stellen mit einem Ø 2,5 mm Bohrer Befestigen Sie das obere und untere Scharnier mit den vor (Je nach Untergrund richtigen Bohrertyp verwenden). Schrauben . Verwenden Sie dazu den Torx-Bit Achtung: Durch das Bohren, wird der Türrahmen beschädigt! Hinweis: Reduzieren Sie das Drehmoment um ein Durchdrehen der Schraube zu vermeiden.
-
Seite 14: Häufige Fragen
Häufige Fragen Frage Antwort Muss ich meinen Insektenschutz selbst zuschnei- Ja. Es handelt sich um einen Selbstbausatz, welcher auf die gewünschte Grö- den? ße angepasst werden kann. Wie lange benötige ich für eine Montage des Die Montage des Bausatzes nimmt je nach handwerklichem Geschick in etwa Insektenschutzes? 90 Minuten in Anspruch. -
Seite 15: Reinigung
Reinigung Service Für alle Fragen rund um die Insektenschutz Tür Flex Plus Verwenden Sie zur Reinigung nur ein feuchtes Tuch mit milden steht Ihnen unser Support unter support@empasa�de zur Reinigungsmitteln. Das Gewebe können Sie mit einem Staub- sauger (Bürstenaufsatz) oder Handbesen von Staub befreien. - Seite 16 Werner-von-Siemens-Straße 13 | 91522 Ansbach www.empasa.de Hinweis: Irrtümer, Änderungen und Druckfehler vorbehalten. Aktuellste Version als PDF im Downloadbereich auf www.insektenstop.de.
