Avigilon 3 Serie Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für 3 Serie:
- Benutzerhandbuch (18 Seiten) ,
- Benutzerhandbuch (21 Seiten) ,
- Benutzerhandbuch (14 Seiten)
Verwandte Anleitungen für Avigilon 3 Serie
Inhaltszusammenfassung für Avigilon 3 Serie

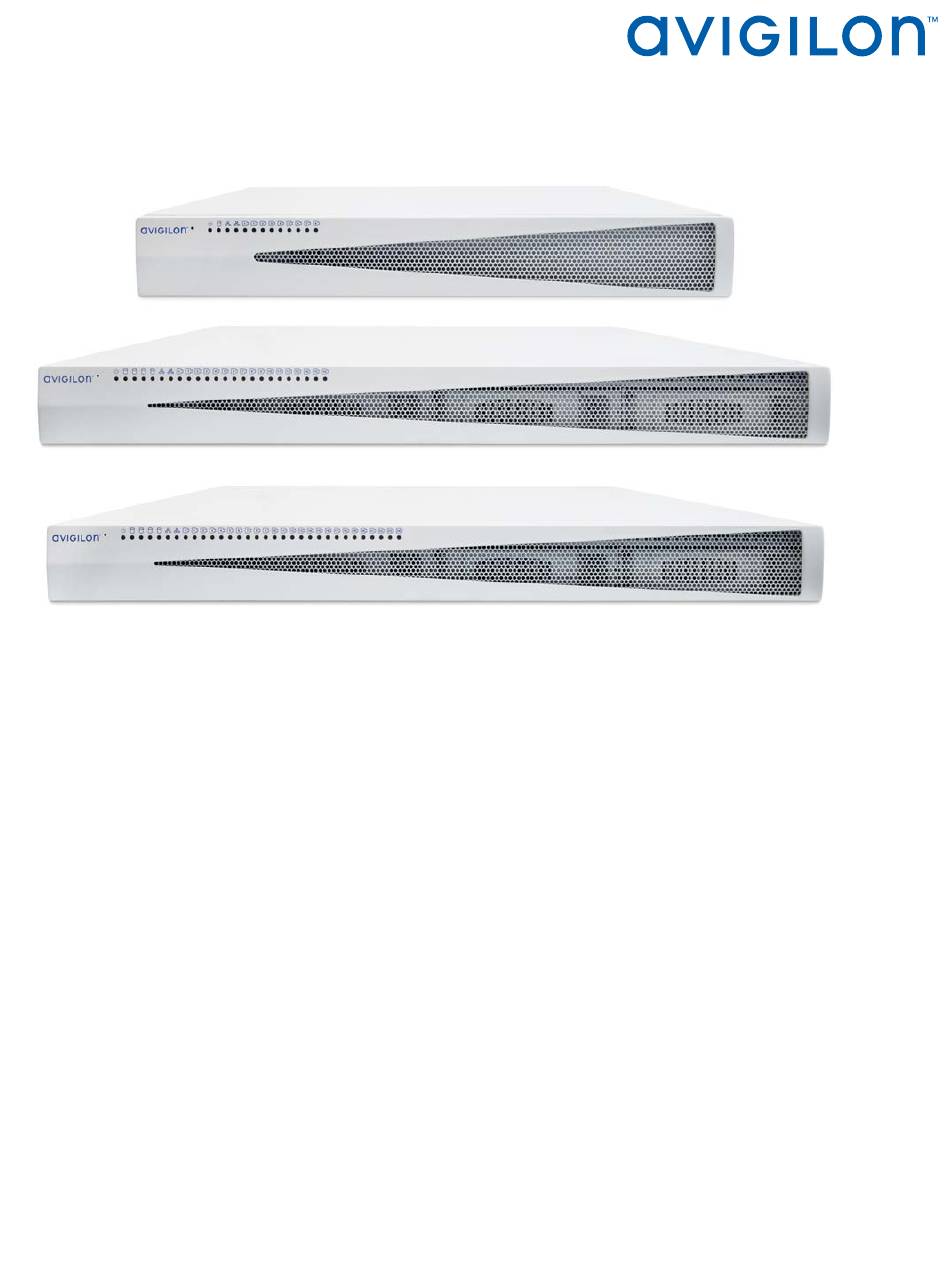

- Seite 1 Benutzerhandbuch Avigilon Video Appliance Modelle der Serie 3: VMA-AS3X-16P VMA-AS3-8P VMA-AS3X-24P VMA-AS3-16P VMA-AS3-24P...
-
Seite 2: Wichtige Sicherheitsinformationen
Wichtige Sicherheitsinformationen Dieses Handbuch enthält Installations- und Betriebsanweisungen sowie Vorsichtsmaßnahmen für die Verwendung von diesem Gerät. Die unsachgemäße Installation kann zu unerwarteten Defekten führen. Lesen Sie sich dieses Handbuch vor der Installation dieses Gerätes sorgfältig durch. Überlassen Sie dem Inhaber des Gerätes dieses Handbuch für den zukünftigen Gebrauch. Das Symbol „Warnung“... - Seite 3 Die Verwendung von EMV-konformen Support- und Hilfsgeräten mit diesem Gerät ist erforderlich, um die EMV-Regulierungsstandards vollständig zu erfüllen. Stecken Sie nichts in die Belüftungsöffnungen des Geräts. Verwenden Sie nur von Avigilon empfohlenes Zubehör. Bewahren Sie diese Sicherheitshinweise auf.
-
Seite 4: Zulassungshinweise
Dies ist ein Produkt der Klasse A. In einer Wohnumgebung kann dieses Produkt Funkstörungen verursachen, in welchem Fall der Benutzer evtl. dazu aufgefordert wird, geeignete Maßnahmen zu ergreifen. Durch eine Veränderung oder Modifizierung dieses Geräts, die nicht ausdrücklich von der Avigilon Corporation oder von durch die Avigilon Corporation autorisierten Stellen genehmigt wurde, erlischt unter Umständen die Betriebserlaubnis für dieses Gerät. - Seite 5 Dieses digitale Gerät der Klasse B entspricht der kanadischen Norm ICES-003 (B)/NMB-3(B). Dieses Gerät erfüllt die Anforderungen für den Einsatz an einem Wohnort. Durch eine Veränderung oder Modifizierung dieses Geräts, die nicht ausdrücklich von der Avigilon Corporation oder von durch die Avigilon Corporation autorisierten Stellen genehmigt wurde, erlischt unter...
-
Seite 6: Informationen Zur Entsorgung Und Wiederverwendung
Informationen zur Entsorgung und Wiederverwendung Wenn dieses Produkt das Ende der Nutzungsdauer erreicht hat, entsorgen Sie es bitte gemäß Ihren örtlichen Gesetzen und Bestimmungen zum Umweltschutz. Feuer-, Explosions- und Brandgefahr. Nicht zerlegen, quetschen, auf über 100 °C erhitzen oder verbrennen. Europäische Union: Dieses Symbol bedeutet, dass Ihr Produkt gemäß... - Seite 7 © 2023, Avigilon Corporation. Alle Rechte vorbehalten. AVIGILON, das AVIGILON-Logo, AVIGILON CONTROL CENTER und ACC sind Marken der Avigilon Corporation. Free OTP Authenticator ist eine Marke des Entwicklers Red Hat. Bei den anderen in diesem Dokument genannten Produktnamen kann es sich um die Marken der jeweiligen Inhaber handeln.
-
Seite 8: Inhaltsverzeichnis
Anschließen von Kameras mit statischen IP-Adressen Konfigurieren des internen DHCP-Servers Verbinden von zusätzlichen Video Appliance mit einem Netzwerk ACC Software aktivieren und sich zu den Avigilon Cloud-Diensten verbinden Aktivieren der ACC Software- und Funktionslizenzen Mit Avigilon Cloud-Diensten verbinden (optional) Aktivieren einer Lizenz... - Seite 9 Offline-Aktivierung Erneutes Aktivieren einer Lizenz LED-Anzeigen Frontplatten-LEDs RJ45-Ethernet-LEDs auf der Rückseite Anschluss an externe Geräte Hinzufügen von lokalen Windows-Konten Neustarten des Betriebssystems Zurücksetzen des internen PoE-Switches auf die Werkseinstellungen Auswechseln einer Festplatte Aktivieren des Marvell Storage Utility Überprüfen des Festplattenstatus Auswechseln einer Festplatte Deaktivieren des Marvell Storage Utility Austausch der Stromversorgung in der 16- oder 24-Port-Video Appliance...
-
Seite 10: Einführung
Der Avigilon Video Appliance ist die All-in-One-Lösung für Netzwerk-Videoaufzeichnungen. Die Video- Appliance umfasst Folgendes: Ein Netzwerk-Switch zum Anschluss und zur Stromversorgung von PoE-IP-Kameras. Eingebauter Server und Speicher zum Ausführen des Avigilon Control Center-Servers und zum Speichern aufgezeichneter Videoinhalte. Video-Ports zum Anzeigen von Live-Videos und Ermöglichen, dass Benutzer die Avigilon Control Center Client-Software direkt von der Appliance aus bedienen können. -
Seite 11: Im Lieferumfang Enthalten
Im Lieferumfang enthalten Überprüfen Sie Ihr Lieferpaket auf folgenden Inhalt: Avigilon Video Appliance Netzanschlusskabel Netzteil und Schraubendreher zur Sicherung (nur bei der 8-Port-Appliance) Hardware zur Wandmontage (nur bei der 8-Port-Appliance) Rack-Montageschienen und Montagematerial des Appliance-Racks (16-Port- und 24-Port-Appliances) Digitaler Ein-/Ausgangsklemmleistenanschluss... -
Seite 12: Bevor Sie Beginnen
Bevor Sie beginnen Avigilon empfiehlt die Verwendung eines unterbrechungsfreien Stromversorgungssystems (USV), um die Hardware Ihres Videoüberwachungssystems zu schützen. Ein USV-System schützt kritische Geräte vor Netzproblemen, einschließlich Spannungsspitzen, Spannungseinbrüchen, Schwankungen und Stromausfällen mit einer speziellen Batterie. Es kann auch verwendet werden, um Geräte zu versorgen, während ein Standby-Generator gestartet und synchronisiert wird. -
Seite 13: Überblick
Überblick Vorderansicht Abbildung 1: Vorderansicht von VMA-AS3-8P, VMA-AS3-16P / VMA-AS3X-16P und VMA-AS3-24P / VMA-AS3X-24P (von oben nach unten) 1. Reset-Taste Verwenden Sie diese Schaltfläche, um den internen PoE-Switch zurückzusetzen oder das Betriebssystem der Appliance neu zu starten. Weitere Informationen finden Sie unter Zurücksetzen des internen PoE-Switches auf die Werkseinstellungen auf Seite48 auf Seite 1 und... -
Seite 14: Rückansicht
Rückansicht Abbildung 2: Rückansicht von VMA-AS3-8P, VMA-AS3-16P / VMA-AS3X-16P und VMA-AS3-24P / VMA-AS3X-24P (von oben nach unten) 1. Digitaler E/A-Anschluss Stellt Verbindungsmöglichkeiten zu externen E/A-Geräten bereit. Weitere Informationen finden Sie unter Anschluss an externe Geräte auf Seite44. 2. HDMI-Anschluss Stellt HDMI-Verbindungen zum Anschließen von Monitoren an die Appliance bereit. 3. - Seite 15 5. Uplink-Portanschluss des Kameranetzwerks Akzeptiert eine 1GbE-Ethernet-Verbindung zu Remote-Kameras, die über eine Remote-PoE-Switch- Komponente verbunden sind. Kann verwendet werden, um sich mit anderen PoE-Switches und Kameras zu verbinden und auf das Web-Interface eines angeschlossenen Kameravideos zuzugreifen. 6. Lokaler Kameraanschluss mit PoE Verbinden Sie die Kameras mit der PoE-Switch-Komponente mit 10/100 Mbit/s Geschwindigkeit, um die Kameras mit Strom zu versorgen und Videos aufzunehmen.
-
Seite 16: Wandmontage Einer 8-Port-Video Appliance
Wandmontage einer 8-Port-Video Appliance Sie können die 8-Port-Video Appliance an einer Wand montieren. Dies kann nützlich sein, wenn Sie die Appliance an einem Ort installieren möchten, der nicht sichtbar ist, wie z. B. in einem Schrank oder Geräteraum, oder damit sie keine Regal- oder Arbeitsfläche einnimmt. Ein Paar Wandhalterungen mit Schnellbauschrauben und Ankern sind im Lieferumfang der Appliance enthalten. - Seite 17 oder Mauerwerkschrauben verwenden, bohren Sie die entsprechenden Löcher. 5. Befestigen Sie die Appliance an der Wand. Wandmontage einer 8-Port-Video Appliance...
-
Seite 18: Einbau Einer Video Appliance In Eine Rackeinheit
Einbau einer Video Appliance in eine Rackeinheit Um eine 16- oder 24-Port-Video Appliance in ein Standard-EIA-310 19-Zoll-Montagerack zu installieren, verwenden Sie das passende Paar Montageschienen, das passende Paar Montageohren und das mit der Appliance mitgelieferte Paar Geräteschienen. Weitere Informationen finden Sie unter Rackeinbau einer 16- oder 24-Port-Video Appliance auf der nächsten Seite. -
Seite 19: Rackeinbau Einer 16- Oder 24-Port-Video Appliance
Tipp: Bewahren Sie die seitlichen Halterungen auf, die Sie verwenden können, falls die Appliance aus der Rackeinheit entfernt und an einen anderen Ort transportiert werden muss. Die Montageschienen sind paarweise mit einer rechten und einer linken Schiene ausgeführt. Jede Schiene ist deutlich gekennzeichnet, um die Seite der Rackeinheit, an der sie befestigt werden muss, sowie die obere und die vordere Kante anzuzeigen. - Seite 20 Abbildung 6: Einbau der 16P/24P-Video Appliance in einem Rack Es besteht die Gefahr von schweren Verletzungen und Sachschäden, wenn die Video Appliance aus einer Rackeinheit fällt. Es ist äußerst wichtig, dass die Video Appliance sicher an den Montageschienen befestigt ist, die mit der 16-Port- oder 24-Port-Video Appliance geliefert werden. Siehe Abbildung weiter oben für den Rackeinbau.
-
Seite 21: Rackeinbau Einer 8-Port-Video Appliance
3. Installieren Sie die linke Montageschiene an der linken Seite des Racks und die rechte Montageschiene an der rechten Seite. Jede Schiene wird an der Vorder- und Rückseite des Racks mit zwei Schrauben (mitgeliefert) an jedem Ende befestigt. Verwenden Sie die oberen und unteren Schraubenlöcher, die mit den Befestigungslöchern in der Rackeinheit übereinstimmen. - Seite 22 Abbildung 7: Einbau der 8P-Video Appliance in einem Rack Es besteht die Gefahr von schweren Verletzungen und Sachschäden, wenn die Video Appliance aus einer Rackeinheit fällt. Es ist äußerst wichtig, dass die Video Appliance sicher an dem Rack-Mount- Regalboden befestigt ist. Siehe Abbildung weiter oben für den Rackeinbau.
- Seite 23 5. Prüfen Sie, ob die Appliance sicher auf den Schienen montiert ist. Schieben Sie die Appliance zuerst vollständig in das Rack, ziehen Sie sie dann mindestens zur Hälfte heraus und dann wieder hinein. Sie sollte sich so leicht bewegen lassen wie ein Einschub. 6.
-
Seite 24: Anschließen Der Kabel
Anschließen der Kabel Die Position der verschiedenen Anschlüsse entnehmen Sie bitte den Diagrammen in der Überblick auf Seite4. Stellen Sie die folgenden Verbindungen nach Bedarf her: 1. Schließen Sie einen KVM-Switch oder eine separate Tastatur, Maus und Monitor an die Appliance an. Die Tastatur und Maus können an jedem USB-Port der Appliance verbunden werden. -
Seite 25: Erstmaliges Anmelden Bei Windows 10
Gesichtserkennung und die Oberfläche „Focus of Attention“ (Fokus der Aufmerksamkeit) nicht unterstützen. Sie sind in der Windows-Umgebung angemeldet. Das Avigilon Control Center-Verwaltungstool und der ACC Client werden automatisch gestartet. Fahren Sie zur Aktivierung der Lizenz für die Avigilon Control Center-Software auf Ihrem Video Appliance fort. Erstmaliges Anmelden bei Windows 10... -
Seite 26: Video Appliance-Netzwerkschnittstellenanschlüsse
Video Appliance- Netzwerkschnittstellenanschlüsse Das Video Appliance ist eine Kombination aus einem eingebauten Computer mit integriertem Speicher für aufgezeichnete Videoinhalte und einem Netzwerk-Switch, der IP -Kameraverbindungen unterstützt. Es unterstützt drei Netzwerkschnittstellenanschlüsse, zwei Netzwerkports und je nach Modell 8, 16 oder 24 PoE- Ports. - Seite 27 2. Internes Kamera-LAN: Die erste der zwei Schnittstellen innerhalb der Appliance zwischen dem internen Computer und dem internen Netzwerk-Switch. Diese Schnittstelle ist für die Datenverbindung zwischen dem internen Computer und dem internen Switch vorgesehen und ist mit keinem externen Port verbunden. 3.
-
Seite 28: Video Appliance-Port-Anschlüsse
Video Appliance-Port-Anschlüsse Zusätzlich zu den PoE-Port-Anschlüssen für Kameras verfügt der Video Appliance über zwei Netzwerk-Port- Anschlüsse auf der Rückseite, die durch die folgenden Symbole gekennzeichnet sind: Uplink-Port des Unternehmensnetzwerks Uplink-Port des Kameranetzwerks Uplink-Port des Unternehmensnetzwerks Verwenden Sie den Uplink-Port des Unternehmensnetzwerks, um den Computer in der Appliance mit dem Unternehmensnetzwerk zu verbinden. - Seite 29 Darüber hinaus können Sie einen Laptop an den Uplink-Port des Kameranetzwerks anschließen, um von einem Laptop aus auf die Switch Management WebUI zuzugreifen, wenn Sie die Appliance mit ihren Standardeinstellungen verwenden. Auf die Switch Management WebUI kann auch über einen lokalen Webbrowser direkt von der Appliance aus zugegriffen werden.
-
Seite 30: Verwenden Des Switch Management Webuis
Verwenden des Switch Management WebUIs Auf das Switch Management WebUI kann über einen lokalen Webbrowser direkt von der Appliance aus zugegriffen werden, oder über einen Laptop, der an den Uplink-Port der Kamera angeschlossen ist, wenn Sie die Appliance mit ihren Standardeinstellungen für den WebUI-Netzwerkschnittstellenanschluss verwenden. Wichtig: Bei der Erstkonfiguration der Appliance wird empfohlen, sich am Switch Management WebUI anzumelden und das Standardpasswort für die vorkonfigurierten Login-IDs admin und user zu ändern. -
Seite 31: Ändern Von Passwörtern Für Benutzer Des Switch Management Webuis
1. Anschließen an die Appliance: Direkt: Schließen Sie eine Tastatur, eine Maus und einen Monitor an die Appliance an. Von einem eigenständigen Computer, wie beispielsweise einem Laptop: Konfigurieren Sie den Laptop im Subnetz 192.168.2.0/14 Verbinden Sie den Laptop über ein Ethernet-Kabel mit dem Netzwerk-Uplink-Port der Kamera. - Seite 32 1. Öffnen Sie das Switch Management WebUI, wenn es nicht bereits geöffnet ist. Weitere Informationen finden Sie unter Starten des Switch Management WebUIs auf Seite21. 2. Geben Sie die Administrator-ID und das Passwort ein. Der: ID/Kennung: admin Passwort: < Seriennummer des Geräts> Das Switch Management WebUI wird angezeigt.
-
Seite 33: Konfigurieren Des Poe-Budgets Über Das Switch Management Webui
Konfigurieren des PoE-Budgets über das Switch Management WebUI Das Standardbudget für alle Ports einer Appliance beträgt 32 W. Die 8-Port-Appliance hat jedoch ein Gesamtleistungsbudget von 120 W (8 x 15 W), die 16-Port-Appliance hat ein Gesamtleistungsbudget von 240 W (16 x 15 W) und die 24-Port-Appliance hat ein Gesamtleistungsbudget von 360 W (24 x 15 W). Normalerweise ist es nicht notwendig, das PoE-Leistungsbudget für einzelne PoE-Ports anzupassen, obwohl das gesamte Leistungsbudget über alle Ports hinweg die verfügbare Gesamtleistung übersteigt. - Seite 34 1. Öffnen Sie das Switch Management WebUI, wenn es nicht bereits geöffnet ist. 2. Erweitern Sie PoE Configuration und klicken Sie im linken Menübereich auf PoE Settings. 3. Überprüfen Sie im Bereich PoE Settings das PoE-Budget für jeden Port und nehmen Sie Änderungen vor: a.
-
Seite 35: Anschließen Von Geräten An Video Appliance
Subnetzes. Diese Konfiguration wird höchstwahrscheinlich von einem Unternehmen verwendet, das über bestehende Kameras von Drittanbietern oder Avigilon mit statischer IP-Adresse verfügt, die zuvor zugewiesen wurden, oder wenn statische IP-Adressen für Kameras gewünscht werden. 4. Ein interner DHCP-Server — die Appliance fungiert als lokaler DHCP-Server für die angeschlossenen Kameras und alle anderen Geräte, die ebenfalls an die Appliance angeschlossen sein können. -
Seite 36: Konfigurieren Eines Zeroconf-Gerätenetzwerks
Uplink-Port des Unternehmens ist von den nummerierten Kamera-Ports getrennt, so dass die Videoaufzeichnung nicht beeinträchtigt wird. Nachdem Sie Kameras mit den nummerierten Ports verbinden, können Sie das Avigilon Control Center- System konfigurieren. See ACC Software aktivieren und sich zu den Avigilon Cloud-Diensten verbinden auf Seite38. -
Seite 37: Anschließen Von Kameras Mit Statischen Ip-Adressen
Nachdem Sie die erforderlichen Netzwerk- und Kameraverbindungen hergestellt haben, können Sie die Avigilon Control Center-Software konfigurieren. See ACC Software aktivieren und sich zu den Avigilon Cloud-Diensten verbinden auf Seite38. Anschließen von Kameras mit statischen IP-Adressen Wenn Sie vorhaben, Kameras mit zugewiesenen statischen IP-Adressen an die Video Appliance anzuschließen, müssen Sie die IP-Adresse des internen LAN-Netzwerkschnittstellenanschlusses der Kamera... -
Seite 38: Konfigurieren Des Internen Dhcp-Servers
4. Doppelklicken Sie im Dialogfeld Eigenschaften für das LAN der internen Kamera auf Internet Protocol Version 4 (TCP/IPv4). Abbildung 12: Das Fenster Netzwerkverbindungen zeigt das Dialogfeld Eigenschaften für die interne Kameraverbindung. (Wird mit der Berechtigung von Microsoft verwendet.) 5. Wählen Sie im erscheinenden Dialogfeld die Option Folgende IP-Adresse benutzen: und weisen Sie die statische IP-Adresse im selben Subnetz zu wie die Kameras, die Sie erhalten haben. - Seite 39 Hinweis: Nachdem Sie den internen DHCP-Server eingerichtet haben, dürfen keine externen DHCP- Server mit der Appliance verbunden werden, da ansonsten Adresskonflikte auftreten und Verbindungsprobleme verursachen können. Tipp: Wenn Sie nur Avigilon-Kameras mit der Appliance verbinden möchten, müssen Sie keinen DHCP-Server einrichten. Weitere Informationen finden Sie unter Konfigurieren eines ZeroConf- Gerätenetzwerks auf Seite27...
- Seite 40 Video Appliance sind nicht Teil dieser DHCP-Einstellung. Nur die Kamera- Netzwerkports übertragen DHCP. 5. Verbinden Sie Avigilon-Kameras und andere Netzwerkgeräte mit den nummerierten Anschlüssen. Jedes verbundene Gerät erhält automatisch eine IP-Adresse von der Appliance. 6. Wenn Sie über die Video Appliance ins Internet gelangen möchten, können Sie eine Internetverbindung zu einem der Unternehmensnetzwerk-Ports hinzufügen.
- Seite 41 Nachdem Sie die erforderlichen Netzwerk- und Kameraverbindungen hergestellt haben, können Sie das Avigilon Control Center-System konfigurieren. See ACC Software aktivieren und sich zu den Avigilon Cloud- Diensten verbinden auf Seite38. Konfigurieren des internen DHCP-Servers...
-
Seite 42: Verbinden Von Zusätzlichen Video Appliance Mit Einem Netzwerk
Verbinden von zusätzlichen Video Appliance mit einem Netzwerk Bevor Sie einen zusätzlichen Video Appliance mit einem vorhandenen ACC-Standort verbinden können, müssen Sie die IP-Adressen des internen Switches und des WebUI-Ports ändern, um IP-Adresskonflikte zwischen den anderen mit demselben Standort verbundenen Video Appliance zu vermeiden. Standardmäßig lauten die IP-Adressen 192.168.2.1 für den internen Switch und 192.168.2.99 für den WebUI- Port. - Seite 43 1. Anschließen an die Appliance: Direkt: Schließen Sie eine Tastatur, eine Maus und einen Monitor an die Appliance an. Von einem eigenständigen Computer, wie beispielsweise einem Laptop: Konfigurieren Sie den Laptop im selben Subnetz wie den internen Switch und den WebUI-Port (z.
- Seite 44 Abbildung 14: Registerkarte Switch Management WebUI IPv4 mit der Standard-IP-Adresse des internen Switches. d. Ändern Sie die IP-Adresse in einen gültigen nicht verwendeten Wert im IP-Subnetz. (Wenn Sie beispielsweise das IP-Subnetz 192.168.100.0/24 verwenden, kann dem internen Switch der ersten Appliance 192.168.100.11, der zweite 192.168.100.21 usw. zugewiesen werden.) e.
- Seite 45 b. Klicken Sie im Fenster Netzwerkverbindungen mit der rechten Maustaste auf die WebUI- Verbindung und wählen Sie Eigenschaften. Hinweis: Sie dürfen die anderen Netzwerkanschlüsse nicht ändern oder deaktivieren. c. Doppelklicken Sie im Dialogfeld Eigenschaften für den WebUI-Port auf Internet Protocol Version 4 (TCP/IPv4).
- Seite 46 5. Verbinden Sie den Video Appliance mit einem Netzwerk-Switch in Ihrem Unternehmensnetzwerk über den Uplink-Port des Unternehmensnetzwerks Verbinden von zusätzlichen Video Appliance mit einem Netzwerk...
-
Seite 47: Acc Software Aktivieren Und Sich Zu Den Avigilon Cloud-Diensten Verbinden
ACC Software aktivieren und sich zu den Avigilon Cloud-Diensten verbinden Nach dem Bereitstellen ApplianceIhrer NVR5-WorkstationRemote Monitoring WorkstationIhres NVR5 Value- Recorders aktivieren Sie Ihre ACC-Software- und Feature-Lizenzen und verbinden sich mit den Avigilon Cloud-Diensten. Aktivieren der ACC Software- und Funktionslizenzen Sie können Produkt- oder Funktionslizenzen aktivieren, deaktivieren und erneut aktivieren. Lizenzen werden im ACC-System als Produktschlüssel und im Lizenzportal als Aktivierungs-IDs bezeichnet. -
Seite 48: Online-Aktivierung
Tipp: Beenden Sie das Organisieren Ihres Multi-Server-Standortes, bevor Sie eine neue Lizenz aktivieren, um nicht jedes Mal, wenn ein neuer Server hinzugefügt wird, die Standortlizenz zu reaktivieren. Online-Aktivierung Wenn Sie über einen Internetzugang verfügen, verwenden Sie die Online-Aktivierung. Wenn Ihr Standort jedoch groß... -
Seite 49: Erneutes Aktivieren Einer Lizenz
Falls dies nicht der Fall, können Sie das Herunterladen starten, wenn Sie dazu aufgefordert werden. 4. Füllen Sie die Produktregistrierungsseite aus, um Produkt-Updates von Avigilon zu erhalten. 5. Kopieren Sie die .bin-Datei auf einem Computer, auf dem die ACC Client-Software ausgeführt wird. - Seite 50 Füllen Sie die Produktregistrierungsseite aus, um Produkt-Updates von Avigilon zu erhalten. v. Kopieren Sie die .bin-Datei auf einem Computer, auf dem die ACC Client-Software ausgeführt wird. d. Klicken Sie im Dialogfeld Lizenzverwaltung auf Anwenden…. e. Wählen Sie die .bin-Datei und klicken Sie auf Öffnen.
-
Seite 51: Led-Anzeigen
LED-Anzeigen Die folgenden Listen beschreiben, was die LED-Anzeigen an der Vorder- und Rückseite von jedem Video Appliance beschreiben. Frontplatten-LEDs Symbole LED-Status Beschreibung Grün Das Gerät ist eingeschaltet und der ACC-Server läuft normal. Orange Das Gerät ist eingeschaltet, aber ACC wurde gestoppt oder ist abgestürzt und läuft nicht, oder das Gerät wird neu gestartet und der ACC-Server läuft noch nicht. - Seite 52 LED-Status Beschreibung Geschwindigkeit. Für Unternehmens- und Kamera-Uplink-Ports: Ein für GigE-Geschwindigkeit. Aus für 10/100 Mbit/s Geschwindigkeit. RJ45-Ethernet-LEDs auf der Rückseite...
-
Seite 53: Anschluss An Externe Geräte
Anschluss an externe Geräte Externe Geräte sind über den digitalen E/A-Anschluss mit der Video Appliance verbunden. Die Pinbelegung des E/A-Anschlusses ist im folgenden Diagramm veranschaulicht: Abbildung 16: Pinbelegungsschema des digitalen E/A-Anschlusses. Klemme Funktion Beschreibung Alarmeingänge — Active-Low-Eingänge. Zum Aktivieren verbinden Sie den Eingang mit dem Erdungsstift (GND). - Seite 54 Klemme Funktion Beschreibung Relaisausgänge – Form-A-Trockenkontaktausgänge. Im aktivierten Zustand AUS1 sind die Klemmen angeschlossen. Im deaktivierten Zustand sind die Klemmen getrennt. OUT2 Hinweis: Kontakte sind normalerweise offen. Die Kontakte sind offen, wenn keine Erregungskraft (Magnet oder Relaismagnet) vorhanden OUT3 ist. Wenn die Erregungskraft vorhanden ist, schließt sich der Kontakt. OUT4 Die maximale Last liegt bei 30 V, 0,5 A.
-
Seite 55: Hinzufügen Von Lokalen Windows-Konten
Hinzufügen von lokalen Windows-Konten Nicht alle Methoden zum Erstellen lokaler Windows-Konten werden von der Video Appliance unterstützt. Verwenden Sie die folgende Methode, um lokale Windows-Benutzerkonten zuverlässig hinzuzufügen: 1. Drücken Sie die Windows-Taste + R auf der Tastatur, um das Dialogfeld „Ausführen“ zu öffnen. 2. -
Seite 56: Neustarten Des Betriebssystems
Betriebssystems hat keinen Einfluss auf die Ethernet-Switch-Komponente oder die angeschlossenen Kameras. Der Reset-Schalter befindet sich an der Vorderseite der Appliance und ist das kleine unbeschriftete Loch zwischen dem Avigilon-Logo und der -Status-LED. Nachdem Sie den Reset-Schalter an der Appliance gefunden haben, führen Sie die folgenden Schritte aus: 1. -
Seite 57: Zurücksetzen Des Internen Poe-Switches Auf Die Werkseinstellungen
Herunterfahrens beim Neustart kann ignoriert werden, nachdem der Reset- Schalter gedrückt wurde. Der Reset-Schalter befindet sich an der Vorderseite der Appliance und ist das kleine unbeschriftete Loch zwischen dem Avigilon-Logo und der -Status-LED. Nachdem Sie den Reset-Schalter an der Appliance gefunden haben, führen Sie die folgenden Schritte aus: 1. -
Seite 58: Auswechseln Einer Festplatte
Festplattenstatus-LED rot, wenn eine der Festplattenverbindungen fehlerhaft ist und möglicherweise einen Fehler aufweist. Wichtig: Verwenden Sie nur eine Festplatte für die Video Appliance, die bei Ihrem Avigilon-Händler erhältlich ist. Ersetzen Sie immer eine Festplatte mit einer Festplatte der gleichen Größe, Marke und Modell, da sonst die Appliance weiterhin ausfällt. - Seite 59 1. Öffnen Sie die Windows-Taskleiste und klicken Sie auf das MarvellTray-Symbol: Wichtig: Dieses Dienstprogramm wird standardmäßig gestartet, wenn Video Appliance eingeschaltet ist und im Hintergrund ausgeführt wird. Wenn Sie das Symbol nicht in der Taskleiste sehen, müssen Sie es starten. Wählen Sie im Windows-Startmenü: 2.
-
Seite 60: Auswechseln Einer Festplatte
Wenn mehr als ein Laufwerk ausgefallen ist, fahren Sie Ihr System sofort herunter und wenden Sie sich an den technischen Support von Avigilon, um Anweisung für eine mögliche Wiederherstellung zu erhalten. Führen Sie die folgenden Schritte aus, um eine ausgefallene Festplatte zu ersetzen. - Seite 61 4. Entfernen Sie den Festplatten-Caddy: a. Drücken Sie auf die Lasche an der rechten Seite der Abdeckung des Festplattenlaufwerks, um sie zu entriegeln, und schwenken Sie die Abdeckung dann auf. Abbildung 18: Der Festplatten-Caddy in der offenen Position. b. Schieben Sie den Caddy aus der Appliance. c.
-
Seite 62: Deaktivieren Des Marvell Storage Utility
8. Nachdem Windows gestartet wurde und der ACC-Server heruntergefahren ist: a. Starten Sie die MarvellTray-Anwendung und öffnen Sie sie über die Taskleiste. b. Öffnen Sie die Registerkarte Eigenschaften und vergewissern Sie sich, dass der Status der Hintergrundaktivität „Wiederherstellen läuft“ lautet. Die RAID-Wiederherstellung dauert mindestens 24 Stunden oder länger, je nach der Gesamtmenge der auf dem Festplatten-Array gespeicherten aufgezeichneten Daten. -
Seite 63: Austausch Der Stromversorgung In Der 16- Oder 24-Port-Video Appliance
Das Netzteil in der 16- oder 24-Port-Video Appliance ist austauschbar, wenn das Netzteil unzuverlässig wird oder ausfällt. Wichtig: Verwenden Sie nur ein Netzteil für die Video Appliance, die bei Ihrem Avigilon-Händler erhältlich ist. Wichtig: Wenn Sie ein Netzteil austauschen, bevor es vollständig ausgefallen ist, stellen Sie sicher, dass Sie die Appliance heruntergefahren haben, indem Sie alle laufenden Programme beenden und das Windows-Betriebssystem herunterfahren. -
Seite 64: Anschließen Mehrerer Video Appliance An Dasselbe Netzwerk
Anschließen mehrerer Video Appliance an dasselbe Netzwerk Wenn Sie demselben Kameranetzwerk weitere Video Appliance hinzufügen und den internen Netzwerkswitch mit dem Switch Management WebUI verwalten müssen, weisen Sie jeder hinzugefügten Appliance eine eindeutige IP-Adresse im lokalen Subnetz zu. Das Ändern der lokalen Subnetzadresse, die für den Zugriff auf das Switch Management WebUI einer Appliance verwendet wird, hat keinen Einfluss auf die anderweitige Nutzung der Appliance. -
Seite 65: Eingeschränkte Garantie
4. Verlassen Sie das Switch Management WebUI. Eingeschränkte Garantie Avigilon Garantiebedingungen für dieses Produkt sind unter avigilon.com/warranty angegeben. Anschließen mehrerer Video Appliance an dasselbe Netzwerk... -
Seite 66: Weitere Informationen
Weitere Informationen Zusätzliche Produktdokumentationen sowie Software- und Firmware-Upgrades finden Sie unter support.avigilon.com. Technischer Support Um Kontakt mit dem Avigilon Technischen Support aufzunehmen, besuchen Sie uns unter support.avigilon.com/s/contactsupport. Benutzerhandbücher für Produkte Benutzerhandbücher zu Produkten finden Sie auf der Downloads-Seite: Avigilon Workstations: avigilon.com/products/video-infrastructure/remote-monitoring KI-NVR 2 Value: https://www.avigilon.com/products/video-infrastructure/ai-nvr#downloads...
