Stromanschlüsse
1. Trennen der Stromversorgung:
Klemmen Sie zuallererst die Stromversorgung
des Fahrzeuges ab. Dies geschieht am Besten,
indem das Massekabel von der Batterie entfernt
wird.
2. Masseanschluss:
Verbinden Sie den GND (Ground) Anschluss der
Endstufe mit der Fahrzeugkarosserie. Halten Sie
dieses Kabel so kurz wie möglich (maximal 50 cm)
und verwenden Sie einen aus-reichenden
Querschnitt (6 - 10 mm ). Stellen Sie sicher, dass
die Verbindung mit der Karosserie farb-, schmutz-
und staubfrei ist.
3. +12 V Stromanschluss:
Der +12 V Anschluss der Endstufe ist mit dem Stromersorgungskabel über eine Sicherung direkt an die Autobatterie
anzuschließen. Zu beachten gilt, dass die Kabellänge von Sicherungshalter zur Autobatterie maximal 30 cm betragen
darf. Voraussetzung für ein einwandfreies Funktionieren der Endstufe ist ein qualitativ hochwertiger Sicherungshalter
sowie ausreichende Kabelquerschnitte. Diese Sicherung schützt das Gerät und das Fahrzeug vor möglichen
Kurzschlüssen im Netzkabel.
4. Remote Anschluss:
Verbinden Sie den REM-Anschluss der Endstufe mit dem Remoteausgang (12 V geschaltet für Verstärker oder
automatische Antenne) des Steuergerätes. Verwenden Sie hierfür ein 0,5 - 1,5 mm Stromkabel.
Die M-400.1 D + co-220.1 verfügen über einen generierten Remoteausgang (RO) für weitere
Endstufen.
Bei Nutzung der High Level Inputs muss der Remote Anschluss nicht angeschlossen werden.
Folgende Hinweise sind bei der Installation Ihres Verstärkers zu beachten:
a) Sorgen Sie für eine professionelle Befestigung. Achten Sie darauf, dass keine elektrischen Kabel,
Benzintank, hydraulische Bremsleitungen oder andere Komponenten beschädigt werden.
b) Es muss ausreichende Kühlung sowie Luftzirkulation vorhanden sein. Vermeiden Sie die Montage in zu
kleinen abgeschlossenen Gehäusen oder in der Nähe von wärmeabstrahlenden Teilen.
c) Schützen Sie die Endstufe vor Flüssigkeiten, Nässe, Hitze und Fremdkörpern sowie vor weiteren äußeren
Einflüssen.
d) Der Verstärker ist nur in Kraftfahrzeuge mit einer 12 V Versorgungsspannung einzubauen.
e) Die Stromversorgungskabel dürfen niemals mit anderen Zuleitungskabeln der KFZ Benzinleitungen,
Lüftermotoren, Brandkontrollmodulen etc. verlegt werden.
f) Um Störungen im Musiksignal zu vermeiden, müssen die Signalkabel (Cinchkabel) sowie die
Lautsprecherkabel von den Stromkabeln weit entfernt verlegt werden.
g) Die Anschlusskabel Ihrer Endstufe sind so zu verlegen, dass keine Klemm-, Quetsch-, oder Bruchgefahr
besteht.

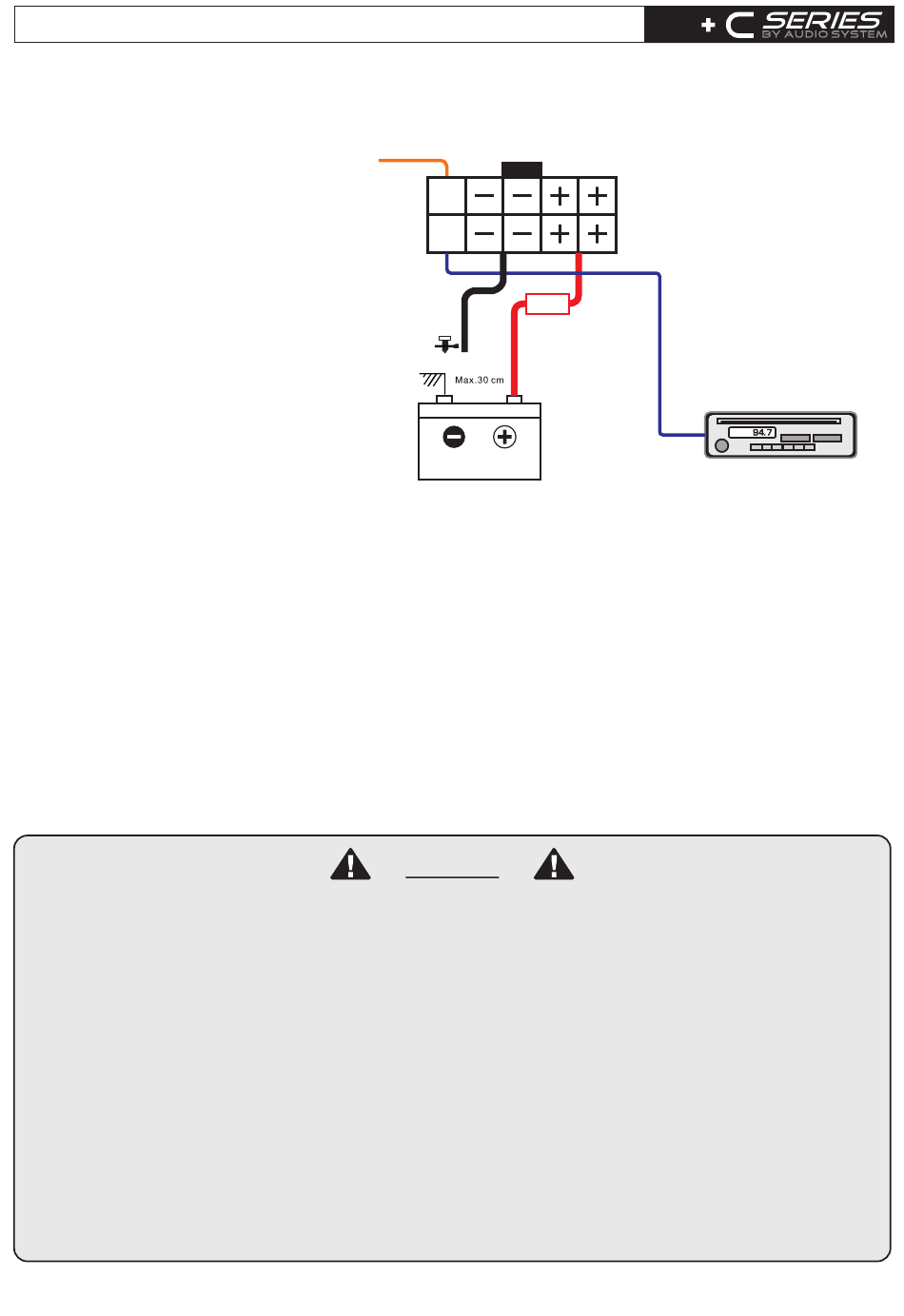

M-400.1 Md / CO-220.1
