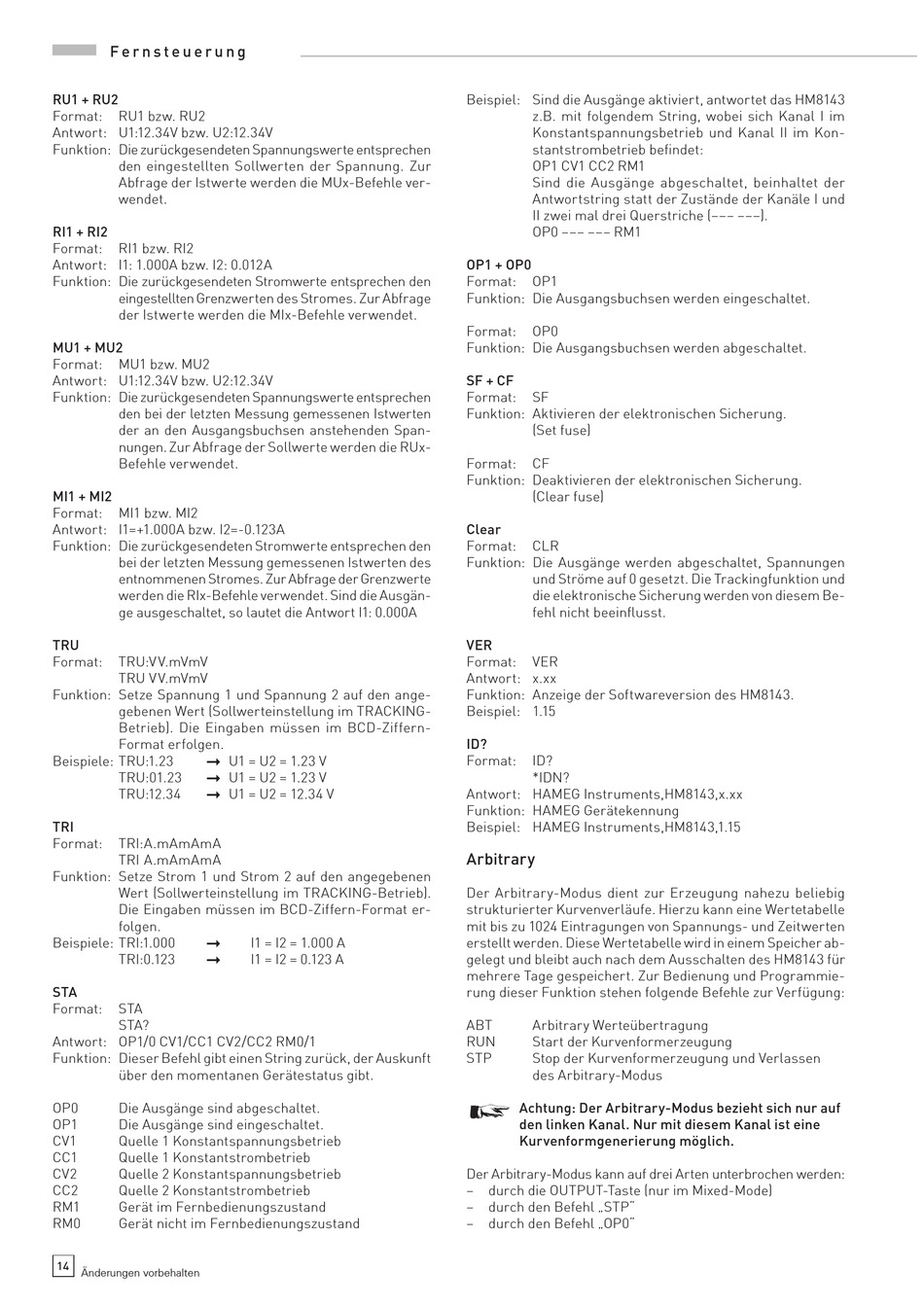

F e r n s t e u e r u n g
RU1 + RU2
Format: RU1 bzw. RU2
Antwort: U1:12.34V bzw. U2:12.34V
Funktion: Die zurückgesendeten Spannungswerte entsprechen
den eingestellten Sollwerten der Spannung. Zur
Abfrage der Istwerte werden die MUx-Befehle ver-
wendet.
RI1 + RI2
Format: RI1 bzw. RI2
Antwort: I1: 1.000A bzw. I2: 0.012A
Funktion: Die zurückgesendeten Stromwerte entsprechen den
eingestellten Grenzwerten des Stromes. Zur Abfrage
der Istwerte werden die MIx-Befehle verwendet.
MU1 + MU2
Format: MU1 bzw. MU2
Antwort: U1:12.34V bzw. U2:12.34V
Funktion: Die zurückgesendeten Spannungswerte entsprechen
den bei der letzten Messung gemessenen Istwerten
der an den Ausgangsbuchsen anstehenden Span-
nungen. Zur Abfrage der Sollwerte werden die RUx-
Befehle verwendet.
MI1 + MI2
Format: MI1 bzw. MI2
Antwort: I1=+1.000A bzw. I2=-0.123A
Funktion: Die zurückgesendeten Stromwerte entsprechen den
bei der letzten Messung gemessenen Istwerten des
entnommenen Stromes. Zur Abfrage der Grenzwerte
werden die RIx-Befehle verwendet. Sind die Ausgän-
ge ausgeschaltet, so lautet die Antwort I1: 0.000A
TRU
Format: TRU:V V.mVmV
TRU:V V.mVmV
Funktion: Setze Spannung 1 und Spannung 2 auf den ange-
gebenen Wert (Sollwerteinstellung im TRACKING-
Betrieb). Die Eingaben müssen im BCD-Ziffern-
Format erfolgen.
© U1 = U2 = 1.23 V
Beispiele: TRU:1.23
© U1 = U2 = 1.23 V
TRU:01.23
© U1 = U2 = 12.34 V
TRU:12.34
TRI
Format: TRI:A.mAmAmA
TRI:A.mAmAmA
Funktion: Setze Strom 1 und Strom 2 auf den angegebenen
Wert (Sollwerteinstellung im TRACKING-Betrieb).
Die Eingaben müssen im BCD-Ziffern-Format er-
folgen.
©
Beispiele: TRI:1.000
©
TRI:0.123
STA
Format: STA
STA?
Antwort: OP1/0 CV1/CC1 CV2/CC2 RM0/1
Funktion: Dieser Befehl gibt einen String zurück, der Auskunft
über den momentanen Gerätestatus gibt.
OP0 Die Ausgänge sind abgeschaltet.
OP1 Die Ausgänge sind eingeschaltet.
CV1 Quelle 1 Konstantspannungsbetrieb
CC1 Quelle 1 Konstantstrombetrieb
CV2 Quelle 2 Konstantspannungsbetrieb
CC2 Quelle 2 Konstantstrombetrieb
RM1 Gerät im Fernbedienungszustand
RM0 Gerät nicht im Fernbedienungszustand
14
Änderungen vorbehalten
I1 = I2 = 1.000 A
I1 = I2 = 0.123 A
Beispiel: Sind die Ausgänge aktiviert, antwortet das HM8143
z.B. mit folgendem String, wobei sich Kanal I im
Konstantspannungsbetrieb und Kanal II im Kon-
stantstrombetrieb befi ndet:
OP1 CV1 CC2 RM1
Sind die Ausgänge abgeschaltet, beinhaltet der
Antwortstring statt der Zustände der Kanäle I und
II zwei mal drei Querstriche (––– –––).
OP0 ––– ––– RM1
OP1 + OP0
Format: OP1
Funktion: Die Ausgangsbuchsen werden eingeschaltet.
Format: OP0
Funktion: Die Ausgangsbuchsen werden abgeschaltet.
SF + CF
Format: SF
Funktion: Aktivieren der elektronischen Sicherung.
(Set fuse)
Format: CF
Funktion: Deaktivieren der elektronischen Sicherung.
(Clear fuse)
Clear
Format: CLR
Funktion: Die Ausgänge werden abgeschaltet, Spannungen
und Ströme auf 0 gesetzt. Die Trackingfunktion und
die elektronische Sicherung werden von diesem Be-
fehl nicht beeinfl usst.
VER
Format: VER
Antwort: x.xx
Funktion: Anzeige der Softwareversion des HM8143.
Beispiel: 1.15
ID?
Format: ID?
*IDN?
Antwort: HAMEG Instruments,HM8143,x.xx
Funktion: HAMEG Gerätekennung
Beispiel: HAMEG Instruments,HM8143,1.15

Arbitrary

Der Arbitrary-Modus dient zur Erzeugung nahezu beliebig
strukturierter Kurvenverläufe. Hierzu kann eine Wertetabelle
mit bis zu 1024 Eintragungen von Spannungs- und Zeitwerten
erstellt werden. Diese Wertetabelle wird in einem Speicher ab-
gelegt und bleibt auch nach dem Ausschalten des HM8143 für
mehrere Tage gespeichert. Zur Bedienung und Programmie-
rung dieser Funktion stehen folgende Befehle zur Verfügung:
ABT Arbitrary Werteübertragung
RUN Start der Kurvenformerzeugung
STP Stop der Kurvenformerzeugung und Verlassen
des Arbitrary-Modus
Achtung: Der Arbitrary-Modus bezieht sich nur auf
den linken Kanal. Nur mit diesem Kanal ist eine
Kurvenformgenerierung möglich.
STOP
Der Arbitrary-Modus kann auf drei Arten unterbrochen werden:
– durch die OUTPUT-Taste (nur im Mixed-Mode)
– durch den Befehl „STP"
– durch den Befehl „OP0"
