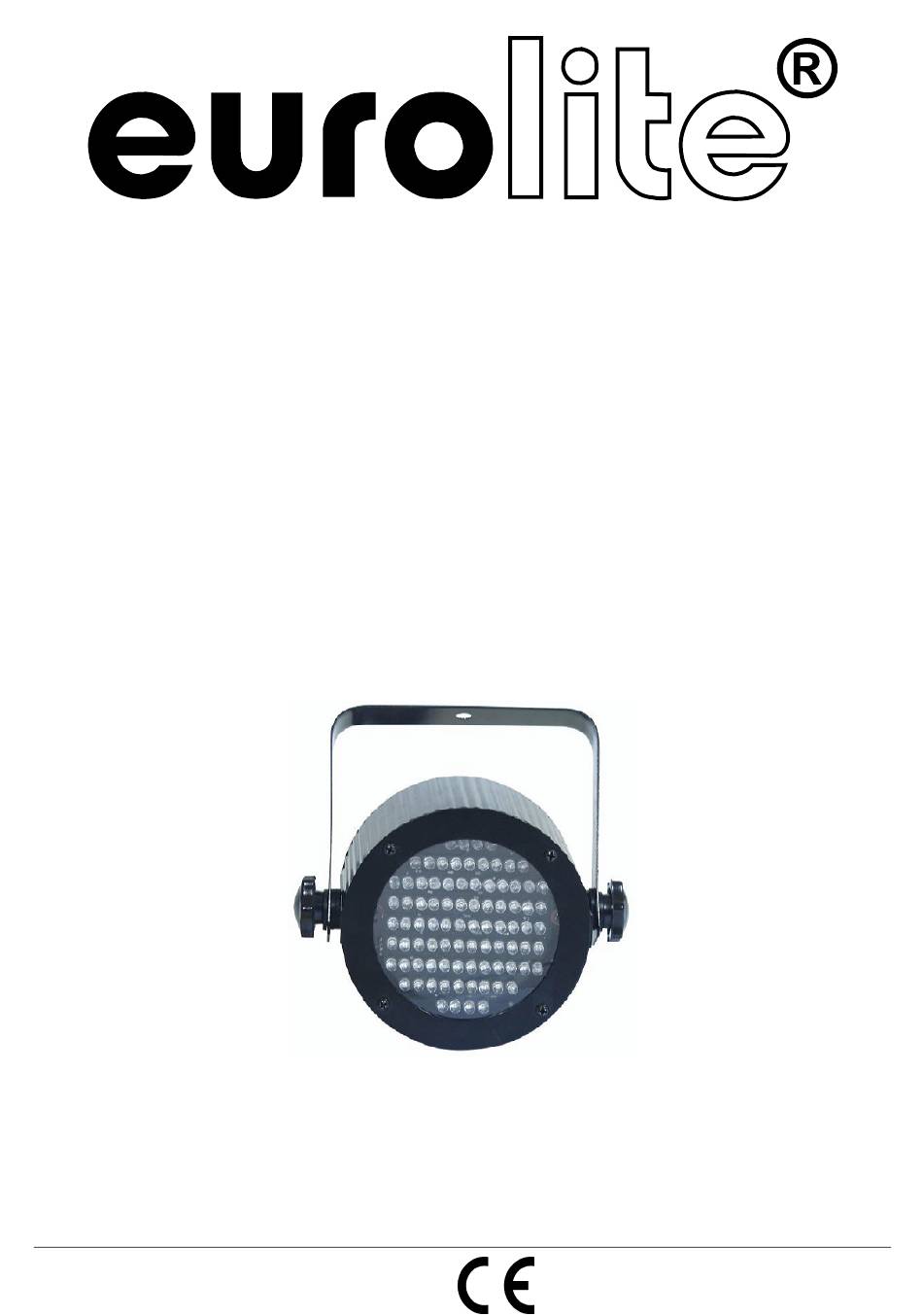

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED PS-86 RGB Spot 30° I Flood 120° LED PS-36/10 RGB Spot 30° © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummern: / This user manual is valid for the article numbers: 51913505, 51913510, 51913520 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/24 00056456.DOC, Version 2.2... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED PS RGB Spot entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
-
Seite 5: Bestimmungsgemäße Verwendung
Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. -
Seite 6: Gerätebeschreibung
Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch. Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden. Achten Sie bitte unbedingt darauf, dass das Gerät im Lieferzustand verpackt wird. Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. -
Seite 7: Installation
INSTALLATION Bis zu maximal 16 Geräte können in Reihe geschaltet werden. Ab dem 17. Gerät muss aufgrund des Schutzleiterwiderstandes neu eingespeist werden. Überkopfmontage LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. -
Seite 8: Dmx512-Ansteuerung
BRANDGEFAHR! Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand von mind. 0,5 m keine leicht entflammbaren Materialien (Deko, etc.) befinden. Befestigen Sie das Gerät über einen geeigneten Haken an Ihrem Traversensystem. Sichern Sie das Gerät bei Überkopfmontage immer mit einem geeigneten Sicherungsseil. Es dürfen nur Sicherungsseile gemäß... -
Seite 9: Master/Slave-Betrieb
Wenn Sie Controller mit dieser XLR-Belegung verwenden, können Sie den DMX-Ausgang des Controllers direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. Sollen DMX-Controller mit anderen XLR-Ausgängen angeschlossen werden, müssen Adapterkabel verwendet werden. Aufbau einer seriellen DMX-Kette: Schließen Sie den DMX-Ausgang des ersten Gerätes der Kette an den DMX-Eingang des nächsten Gerätes an. -
Seite 10: Belegung Der Dip-Schalter
BELEGUNG DER DIP-SCHALTER 10/24 00056456.DOC, Version 2.2... -
Seite 11: Bedienung
BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt Spot den Betrieb auf. Das Gerät hat zwei Betriebsarten. Es kann entweder im Stand-Alone- oder im DMX-Modus betrieben werden. STAND ALONE-BETRIEB Der LED-Spot lässt sich im Stand-Alone-Betrieb ohne Controller einsetzen. Musikgesteuerter Farbwechsel mit Fuzzy-Funktion Um den musikgesteuerten Farbwechsel mit Fuzzy-Funktion (das Programm läuft nach 10-sekündiger Musikpause oder fehlendem Basschlag weiter) einzustellen, stellen Sie am Mastergerät DIP-Schalter 7, 8,... -
Seite 12: Dmx-Protokoll
Belegung der DIP-Schalter: Einstellen der DIP-Schalter DMX-Startadresse: Gerätenummer 64 128 256 Startadresse & Kanäle Gerät 1 - Kanäle 1-5 Gerät Kanäle 6-10 Gerät Kanäle 11-15 Gerät Kanäle 16-20 Gerät Kanäle 21-25 Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie den LED-Spot über Ihren Controller ansteuern. DMX-Protokoll Kanal DMX-Wert Funktion... -
Seite 13: Technische Daten
EUROLITE TH-52 Theaterhaken, silber 58000642 EUROLITE TH-52S Theaterhaken,schwarz 58000643 Sicherungsseil AG-5 3x600mm bis 5kg 58010360 EUROLITE DMX LED Operator 1 70064501 EUROLITE DMX LED Operator 4 70064504 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 30.11.2010 ©... -
Seite 14: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED PS RGB Spot. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. - Seite 15 If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer.
-
Seite 16: Operating Determinations
OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. -
Seite 17: Description Of The Devices
DESCRIPTION OF THE DEVICES Features Compact spot with LED technology • Manual, sound or DMX-controlled operation • Functions: 6 static colors; automatic sound-controlled color change; strobe and flash effect with variable speed; Master/Slave • Color-change speed adjustable via dip switches • Strobe effect, multi-color and color changes with adjustable speed • Sound-controlled via built-in microphone •... - Seite 18 The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. The installation must always be secured with a secondary safety attachment, e.g. an appropriate catch net. This secondary safety attachment must be constructed in a way that no part of the installation can fall down if the main attachment fails.
-
Seite 19: Dmx512 Control
Pull the safety bond through the attachment eyelet and over the trussing system or a safe fixation spot. Insert the end in the quick link and tighten the safety screw. The maximum drop distance must never exceed 20 cm. A safety bond which already held the strain of a crash or which is defective must not be used again. Adjust the desired inclination-angle via the mounting-bracket and tighten the fixation screws. -
Seite 20: Master/Slave Operation
Master/Slave operation The master/slave operation enables that several devices can be synchronized and controlled by one master device. On the rear panel of the device you can find an XLR jack and an XLR plug, which can be used for connecting several devices. -
Seite 21: Occupation Of The Dip Switches
OCCUPATION OF THE DIP SWITCHES 21/24 00056456.DOC, Version 2.2... -
Seite 22: Operation
OPERATION After connecting the device to the mains, the spot starts running. This unit has two operating modes. It can be run DMX-controlled or as a stand alone unit. STAND ALONE OPERATION In stand alone mode, the LED spot can be operated without a controller. Fuzzy sound controlled color change In order to select "Fuzzy sound controlled color change“... -
Seite 23: Dmx-Protocol
Occupation of the DIP switches: Setting the DMX- DIP-switch no. starting address: Projector number DMX-starting 64 128 256 & channels address Device 1 - channels 1-5 Device 2 - channels 6-10 Device 3 - channels 11-15 Device 4 - channels 16-20 Device 5 - channels 21-25 Controlling: After having addressed all LED spots, you may now start operating these via your lighting controller. -
Seite 24: Technical Specifications
Power link cable PS-36/10,PS-86,1m,230V 51913525 Power link cable PS-36/10,PS-86,5m,230V 51913527 Power link cable PS-36/10,PS-86,10m,230V 51913529 EUROLITE TH-52 Theatre hook, silver 58000642 EUROLITE TH-52S Theatre hook, black 58000643 Safety bond AG-5 3x600mm up to 5kg 58010360 EUROLITE DMX LED Operator 1...
