AUFBAU POOLZUBEHÖR (Fortsetzung)
4c. Installation der anderen Seitenwände
• Für Pools mit einer Höhe von 124 cm installieren Sie die restlichen Seitenbretter. Verwenden Sie
jeweils 8 Stk. der Seitenbretter A (20). Für Pools mit einer Höhe von ca. 134 cm installieren Sie die
restlichen Seitenbretter indem Sie ganz oben jeweils ein Brett B (21) plus 8 Stk. der Seitenbretter A (20)
verwenden. Installieren Sie die Seitenbretter einzeln von unten nach oben. Stecken Sie die Nut des
ersten Seitenbrettes in die vertikale Rille der Bodenschiene. Die Nuten der Seitenbretter müssen
vollständig in die Feder der vorherigen Bretter geschoben werden. Die Seitenwände mit
Holzoptik-Aufdruck müssen nach außen schauen (siehe dazu Zeichnung 13.1 & 13.2).
5. Installation des Abdeckpaneels
Befestigen Sie das Abdeckpaneel (15) an der Spitze der Seitenwand mit den zwei Löchern an den
beiden Enden, welche sich in gleicher Höhe mit den Verschraubungen der oberen Halterung (16)
befinden müssen. Gehen Sie sicher, dass die Seiten des Abdeckpaneels (15) genau mit der Poolfolie
und der Poolseitenwand abschließen. Wiederholen Sie diesen Vorgang bis alle Abdeckpaneele
angebracht sind. Hinweis: Es gibt 4 Stück Abdeckpaneele die mit Warnhinweisen bedruckt sind.
Installieren Sie diese jeweils 3 Seitenwände voneinander entfernt (siehe dazu Zeichnung 14.1, 14.2 & 14.3).
6. Installation der oberen Klemmenabdeckung
Installieren sie die obere Klemmenabdeckung (14) wo sich 2 Abdeckpaneele treffen. Stecken Sie die
Erhöhung der oberen Klemmenabdeckung in den Schlitz am oberen Ende der Halterungsstange.
Achten Sie darauf, dass sich die Löcher der oberen Klammer mit den Muttern decken. Geben Sie eine
Schraube (13) in jedes der Gewindelöcher und benutzen Sie den Schraubenschlüssel (26), um sie
festzuziehen und dann verschließen Sie sie mit den wasserdichten Kappen (12). Wiederholen Sie den
Vorgang, bis alle oberen Klemmenabdeckungen an den Abdeckpaneelen und Halterungsstangen fixiert
sind (siehe dazu Zeichnung 15.1, 15.2 & 15.3).
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
(120IO) SEQUOIA SPIRIT™ WOOD-GRAIN FRAME POOL GERMAN 7.5" X 10.3" PANTONE 295U 05/29/2018
13.1
14.1
15.1
13.2
14.2
15.2

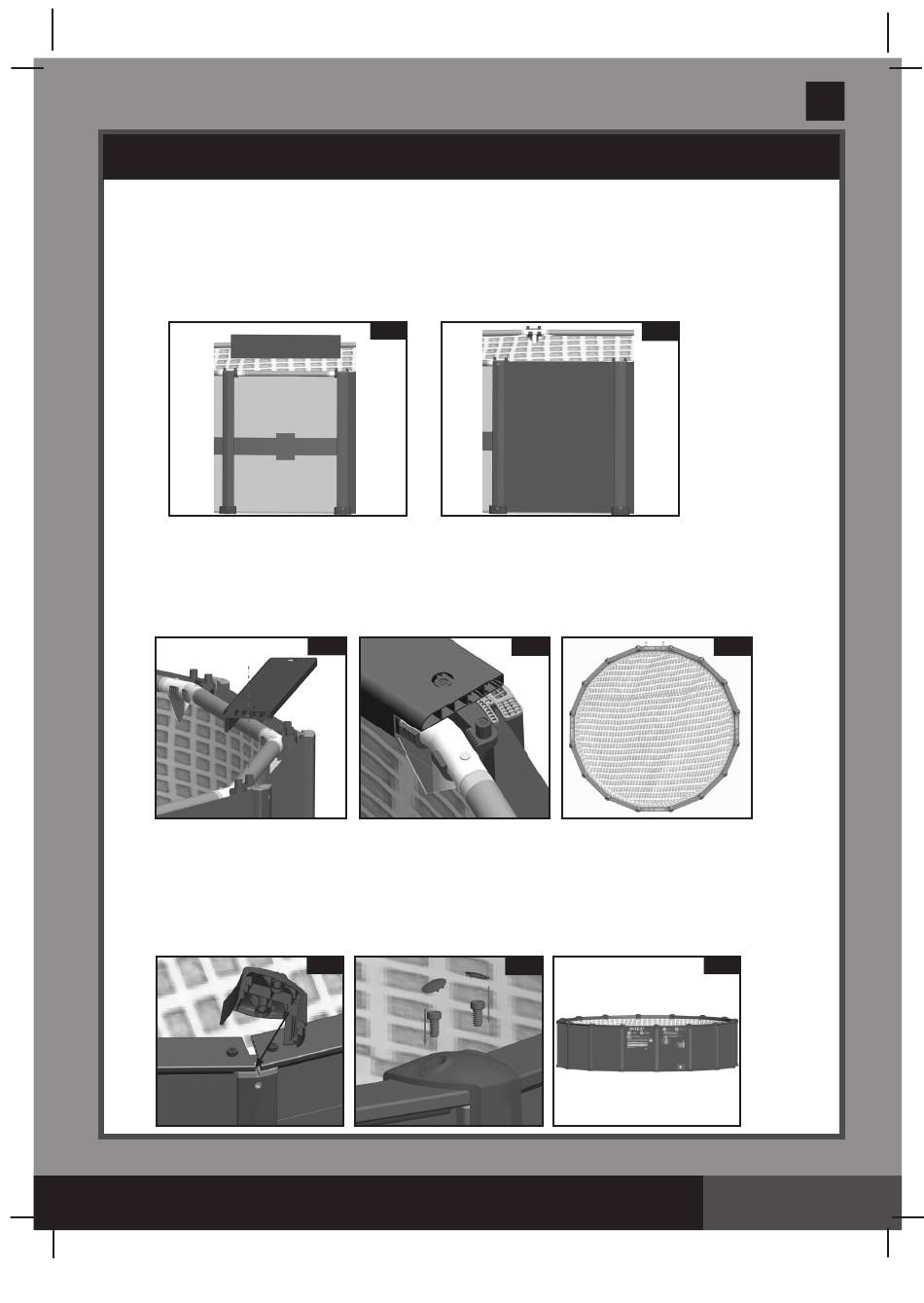

Hinweis: Die Zeichnungen
