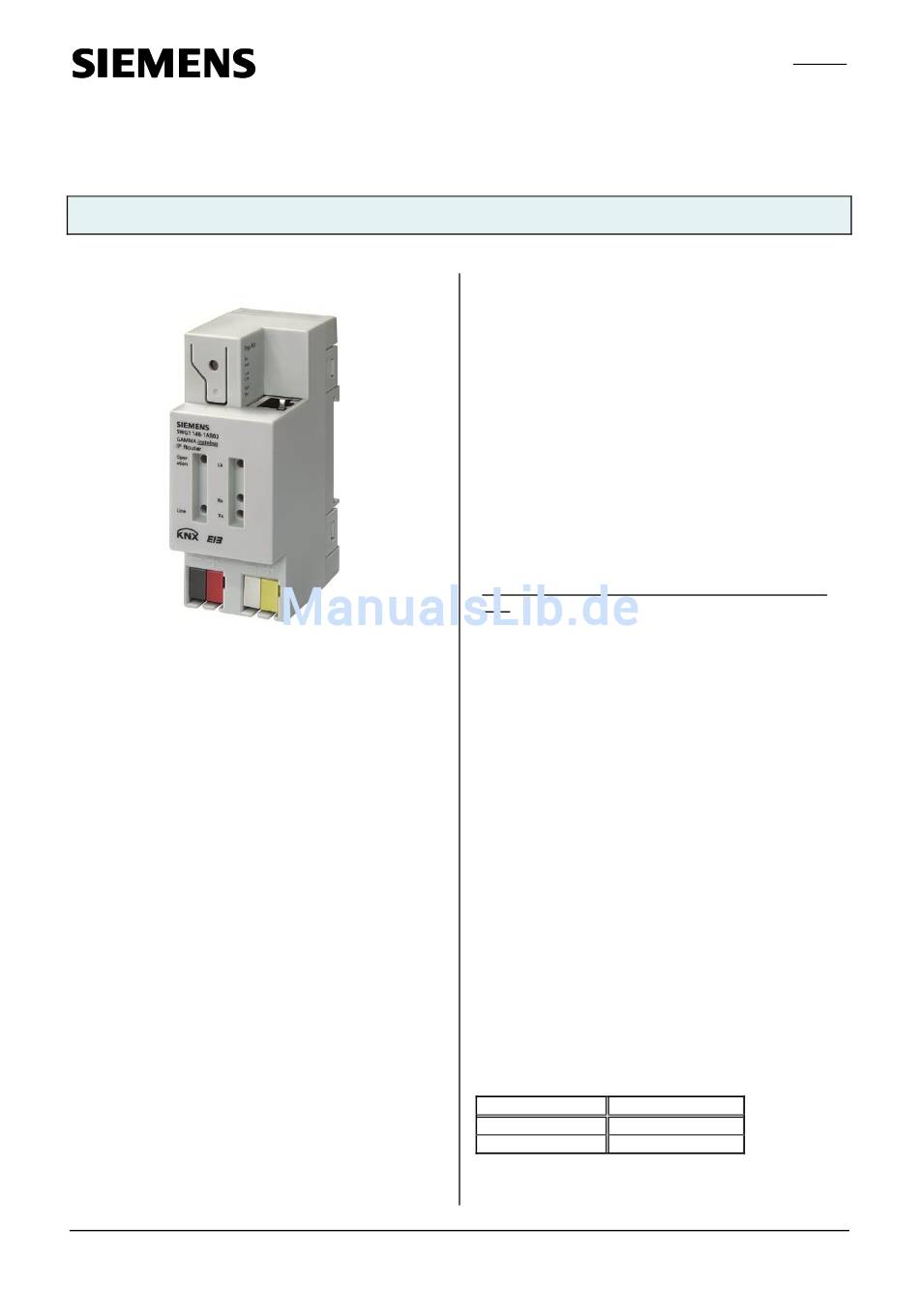

Siemens 5WG1 146-1AB02 Technisches Handbuch

IP Router N 146/02
Produkt- und Funktionsbeschreibung
Der IP Router N146/02 ist ein Reiheneinbaugerät zum
Einbau in Verteilungen. Das Gerät nutzt den KNXnet/IP
Standard und verbindet KNX/EIB Linien miteinander
über Datennetzwerke unter Nutzung des Internet Proto-
kolls (IP). Zugleich ermöglicht dieses Gerät den Buszu-
griff von einem PC oder anderen Datenverarbeitungsge-
räten.
Die Verbindung zum
Busanschlussklemme hergestellt. Die Verbindung zum
Datennetzwerk (IP über 10BaseT) erfolgt über eine
RJ45 Buchse.
Auch wenn keine direkte Netzwerkverbindung zwischen
einem PC und einem IP Router besteht, kann von Ferne
auf eine KNX/EIB Installation durch Verwendung eines
LAN Modems zugegriffen werden. LAN Modems für
Standard Telefon, ISDN oder DSL sind im Markt erhält-
lich.
Für den Betrieb benötigt der IP Router zusätzlich
Betriebsspannung. Der IP Router N146/02 kann diese
Betriebsspannung über die Netzwerkleitung aus „Power
over Ethernet" gemäß IEEE 802.3af beziehen. Alternativ
kann die Betriebsspannung über den zweiten Klemmen-
block (weiß-gelbe Klemmen) aus einer Sicherheits-
kleinspannungsversorgung AC/DC 24 V oder aus einer
Busspannungsversorgung (unverdrosselte Spannung,
DC 29V) bezogen werden. Sobald eine Sicherheits-
kleinspannungsversorgung am zweiten Klemmenblock
angeschlossen ist, wird die Betriebsspannung aus dieser
bezogen.
Der IP Router bietet folgende Merkmale:
·
Einfache Anbindung an übergeordnete Systeme
durch Nutzung des Internet Protokolls (IP)
