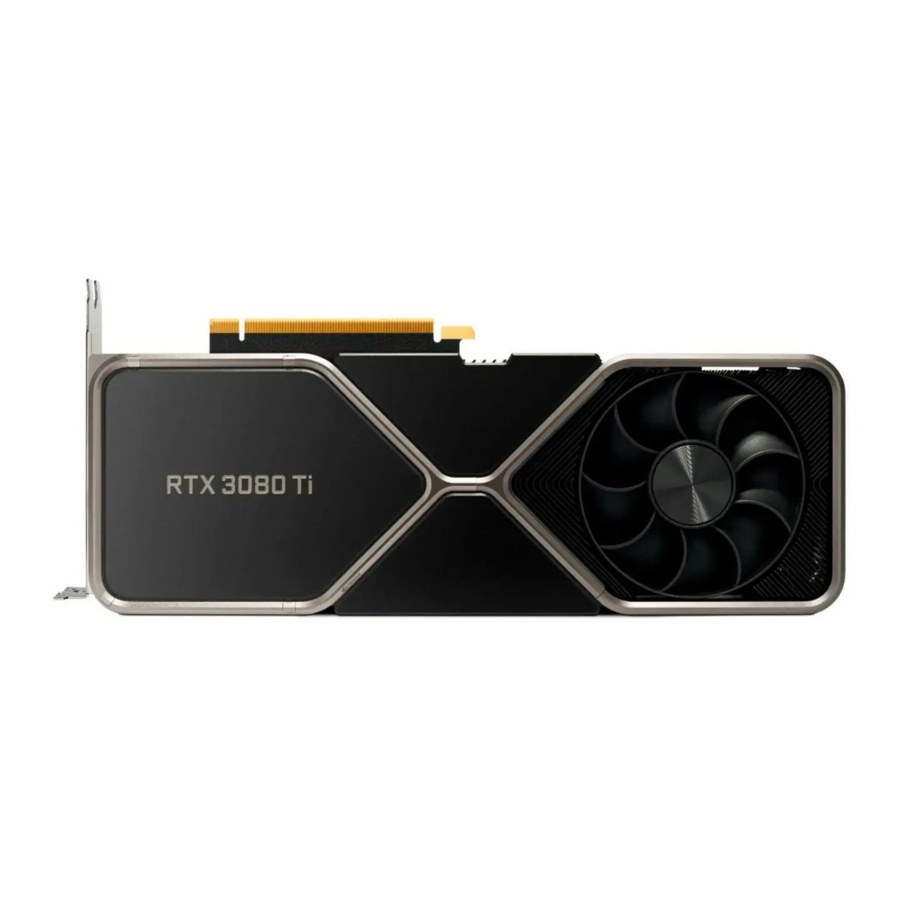

NVIDIA GeForce RTX 3080 Ti - Grafikkarten-Handbuch

EINFÜHRUNG

Vielen Dank, dass Sie sich für die NVIDIA GeForce RTXTM 3080 Ti Grafikkarte entschieden haben.
Die GeForce RTX 3080 Ti liefert die Ultra-Performance, die Gamer sich wünschen, angetrieben von Ampere—NVIDIAs RTX-Architektur der 2. Generation. Sie ist mit verbesserten RT Cores und Tensor Cores, neuen Streaming-Multiprozessoren und superschnellem G6X-Speicher für ein beeindruckendes Spielerlebnis ausgestattet.

Über dieses Handbuch

Diese Installationsanleitung behandelt die Installation und den Betrieb der NVIDIA GeForce RTX 3080 Ti Grafikkarte.

Systemspezifikationen

• Hauptplatine
  PCl Express-Grafiksteckplatz erforderlich mit ausreichend Platz für eine 11,2" (L) x 4,4" (B) x 2-Slot-Karte.
• System-Netzteil
  750 W System-Netzteil¹ mit zwei PCIE 8-Pin-Stromanschlüssen erforderlich.
• Betriebssystem
  • Microsoft Windows 10, 64-Bit, 20H2, empfohlen
  • Linux 64-Bit
• Treiberinstallation
  • 2 GB freier Festplattenspeicher für die Treiberinstallation erforderlich
  • Internetverbindung

¹ Eine niedrigere Nennleistung kann je nach Systemkonfiguration funktionieren. Bitte wenden Sie sich an den Netzteilhersteller.

AUSPACKEN

Bevor Sie Ihre neue NVIDIA GeForce RTX 3080 Ti Grafikkarte auspacken, stellen Sie bitte sicher, dass Sie alle oben aufgeführten Systemanforderungen für eine reibungslose Installation erfüllen.
Überprüfen Sie jedes in der Verpackung gelieferte Gerät. Falls etwas fehlt oder beschädigt ist, wenden Sie sich bitte an Ihren Händler.

Lieferumfang
Die folgende Ausstattung und Dokumentation ist im Karton der GeForce RTX 3080 Ti Grafikkarte enthalten.

HARDWARE-INSTALLATION

Die Installation der NVIDIA GeForce RTX 3080 Ti Grafikkarten-Hardware erfordert das Öffnen Ihres Computers. Befolgen Sie alle hier aufgeführten Sicherheitshinweise, um sicherzustellen, dass weder Ihnen, Ihrem Computer noch der Grafikkarte Schaden entsteht.

Bevor Sie beginnen

Die GeForce RTX 3080 Ti Grafikkarte ist eine PCl Express 4.0 x 16 Grafikkarte. Ihr Computer verfügt möglicherweise bereits über eine Grafikkarte, die im PCl Express-Steckplatz installiert ist. Wenn dies der Fall ist, müssen Sie diese Grafikkarte entfernen und durch die GeForce RTX 3080 Ti Grafikkarte ersetzen.
Wenn Sie keine Grafikkarte haben, bedeutet dies, dass Ihr Mainboard über Onboard-Grafik verfügt (es ist ein Grafikchip auf Ihrem Mainboard installiert oder in den Mainboard-Chipsatz integriert). In diesem Fall sind vor der Installation Ihrer neuen Grafikkarte keine Maßnahmen erforderlich.
Verwenden Sie die RTX 3080 Ti Grafikkarte mit einem UL-gelisteten ITE Personal Computer (PC)/Server.

Installation des Geräts

Da es so viele verschiedene Computersysteme auf dem Markt gibt, kann das Verfahren zur Installation der GeForce RTX 3080 Ti Grafikkarte von System zu System variieren. Verwenden Sie die folgenden Anweisungen als Richtlinie und ziehen Sie die Dokumentation Ihres Computersystems für weitere Informationen zu Ihrem individuellen System heran.

Hinweis: Es ist wichtig, dass die gesamte Stromzufuhr zum Computer unterbrochen wird, bevor Sie die Grafikkarte installieren.

Entladen Sie die statische Elektrizität Ihres Körpers, indem Sie eine geerdete Oberfläche berühren, bevor Sie die Grafikkarte anfassen. Eine geerdete Oberfläche ist das Computergehäuse oder eine andere Oberfläche, von der Sie wissen, dass sie geerdet ist.

ACHTUNG: Wenn Ihr System vor dem Öffnen der Seitenwände eine Weile in Betrieb war, ist es sehr wichtig, dass Sie warten, bis die Grafikkarte in Ihrem System abgekühlt ist, bevor Sie die Karte aus dem System entnehmen. Grafikkarten werden sehr heiß, wenn sie längere Zeit in Betrieb waren.

Gehen Sie wie folgt vor, um die GeForce RTX 3080 Ti Grafikkarte in Ihr Computersystem einzubauen.

1. Schalten Sie Ihren Computer und Monitor aus und ziehen Sie das Netzkabel ab. Je nach Computersystem müssen Sie möglicherweise das Kabel trennen, das zur Rückseite Ihres Systems führt. Markieren Sie die Kabel, damit Sie sicherstellen können, dass Sie sie richtig wieder anschließen.
2. Öffnen Sie Ihren Computer, indem Sie die Abdeckung/Seitenwand entfernen. Ziehen Sie die Computer-Dokumentation des Originalherstellers zu Rate.
3. Entfernen Sie alle vorhandenen Grafikkarten (falls vorhanden). Bewahren Sie Hardware (wie Schrauben und Halterungen) auf, um sie bei der Installation der NVIDIA Grafikkarte zu verwenden.
4. Entfernen Sie zwei angrenzende Steckplatzabdeckungen, falls Sie keine Grafikkarte installiert haben.
   Entfernen Sie zwei angrenzende Steckplatzabdeckungen, die dem PCl-Express-Steckplatz entsprechen, in den Sie die GeForce RTX 3080 Ti Grafikkarte einbauen.


Hinweis: Die GeForce RTX 3080 Ti Karte ist doppelt breit und erfordert das Entfernen von zwei Steckplatzabdeckungen.

5. Stecken Sie die GeForce RTX 3080 Ti Grafikkarte in den primären PCl Express x16 Steckplatz auf Ihrem Mainboard. Dies ist oft der Steckplatz, der der CPU am nächsten liegt, kann aber auch der zweite oder dritte Steckplatz sein. Suchen Sie nach dem mit x 16 gekennzeichneten Steckplatz. Es wird wahrscheinlich der einzige PCl Express-Steckplatz mit einem Haltehebel am Ende des Steckplatzes oder derjenige sein, der der CPU am nächsten liegt.
   Installieren Sie Ihre GeForce RTX 3080 Ti Grafikkarte in den primären PCl Express x 16 Steckplatz (der primäre Steckplatz ist der, der der CPU am nächsten liegt).


ACHTUNG : Diese GPU-Karte sollte nicht mit den I/O-Halterungen nach unten zeigend installiert werden.

6. Verbinden Sie zwei unabhängige, dedizierte Kabel mit 8-Pin PCl Express-Steckern vom Systemnetzteil mit dem NVIDIA Dual-PCIe 8-Pin-Stromanschlussadapter.

7. Verbinden Sie den 12-Pin-Stecker des NVIDIA Dual-PCIe 8-Pin-Stromanschlussadapters mit der Strombuchse auf der Oberseite der GeForce RTX 3080 Ti Grafikkarte.

8. Bringen Sie die Abdeckung Ihres Computers wieder an.
9. Schließen Sie das Netzkabel wieder an den PC an.
10. Schließen Sie die Anzeige(n) an die Grafikkarte an.


SOFTWARE-INSTALLATION

Nachdem die Hardware installiert ist, ist es nun an der Zeit, die NVIDIA GeForce ExperienceTM Software und den Grafiktreiber zu installieren.

GeForce Experience Software-Installation

1. Installieren Sie die GeForce Experience Software.
   • Gehen Sie zu http://www.geforce.com/geforce-experience/download und klicken Sie auf Download Now (Jetzt herunterladen).
   • Akzeptieren Sie die NVIDIA Software-Lizenzvereinbarung, indem Sie Agree and Continue (Zustimmen und fortfahren) auswählen. Die GeForce Experience Software beginnt mit der Installation.
   • Wählen Sie Close (Schließen), um die Installation abzuschließen.
2. Optimieren Sie Ihre installierten Spiele.
   • Öffnen Sie GeForce Experience und klicken Sie auf Scan for Games (Spiele scannen) und klicken Sie auf OK (OK), um Ihre installierten Spiele zu scannen.
   • Klicken Sie auf Optimize All (Alle optimieren), um Ihre Spieleinstellungen zu optimieren.
3. Installieren Sie die neuesten Treiber.
   • Öffnen Sie GeForce Experience und wählen Sie den Tab Drivers (Treiber).
   • Wählen Sie Download Driver (Treiber herunterladen). Ihr GPU-Treiber beginnt herunterzuladen.
   • Wählen Sie Express Installation (Express-Installation), wenn der Download abgeschlossen ist. GeForce Experience beginnt mit der Installation des Grafiktreibers.

Hinweis: Die Installation kann mehrere Minuten dauern. Ihr Bildschirm kann während der Installation ein- oder mehrmals für einige Sekunden schwarz werden. Dies ist normal.

• Klicken Sie auf CLOSE (SCHLIESSEN), wenn die Treiberinstallation abgeschlossen ist.

Herzlichen Glückwunsch!
Ihre GeForce RTX 3080 Ti Grafikkarte ist jetzt einsatzbereit!

HDMI KONFIGURIEREN

Das Anschließen eines HDTVs über HDMI ermöglicht die Ausgabe von digitalem Audio und Video von Ihrer Grafikkarte an einen HDTV.

Audio über HDMI aktivieren
Wenn Sie Ihr Display über HDMI anschließen, müssen Sie möglicherweise den HDMI-Ausgang als Ihr Standard-Audiogerät festlegen.

1. Wählen Sie Start Systemsteuerung Sound.
2. Wählen Sie auf der Registerkarte Wiedergabe Ihr HDMI-Display aus und wählen Sie
3. Als Standard festlegen.

Herzlichen Glückwunsch! Ihre GeForce Grafikkarte(n) ist jetzt einsatzbereit!
Für detaillierte Anweisungen zur Verwendung des NVIDIA Systemsteuerung (Control Panel) konsultieren Sie das Control Panel User's Guide (Benutzerhandbuch der Systemsteuerung) unter www.geforce.com/drivers (wählen Sie Ihren Treiber aus und klicken Sie dann auf Control Panel User's Guide (Benutzerhandbuch der Systemsteuerung), um das Benutzerhandbuch herunterzuladen).

SICHERHEITSHINWEISE

Um das Risiko von Feuer, Stromschlägen oder Verletzungen zu reduzieren, befolgen Sie immer die grundlegenden Sicherheitsvorkehrungen.

Hinweis: Alle Hardware muss vor der Installation der Treiber installiert werden.

• Trennen Sie die Stromzufuhr zu Ihrem Computer, indem Sie die Netzstromquelle vor der Installation trennen.
• Installieren Sie diese Karte nicht mit den I/O-Anschlüssen nach unten.
• Betreiben Sie dieses Produkt nicht in der Nähe von Wasser oder wenn Ihre Hände oder Ihr Körper nass sind.
• Legen Sie dieses Produkt nicht auf weiche Oberflächen, die die Lüftungsschlitze blockieren und eine Überhitzung verursachen könnten.
• Platzieren Sie dieses Produkt nicht in der Nähe eines Heizregisters oder Heizkörpers.
• Platzieren Sie dieses Produkt sicher auf einer stabilen Oberfläche. Herunterfallen kann zu ernsthaften Schäden an diesem Produkt führen.
• Lassen Sie nichts auf dem Netzkabel liegen. Platzieren Sie dieses Produkt nicht dort, wo eine Person auf das Netzkabel treten oder stolpern könnte.
